一、一台智能坐便器里有几块板
整机厂的采购单上通常写"控制板一套",实际拆下来是四到六块:
| 板卡 | 功能 | 制造关注点 |
|---|---|---|
| 主控板 | 逻辑控制、传感采样、通信 | 强弱电分区、防潮、抗干扰 |
| 电源与功率板 | 加热控制、电机与水泵驱动 | 爬电距离、继电器或可控硅、温升 |
| 触摸/侧板 | 按键、指示、显示 | 触摸灵敏度一致性、防误触 |
| 遥控器板 | 无线发射、电池 | 低功耗、跌落、按键寿命 |
| 座圈与喷嘴传感小板 | 人体感应、位置检测、水温采样 | 近水、走线密封、连接器防护 |
| Wi-Fi/蓝牙模组板 | 联网与 App 控制 | 射频净空、模组贴装与烧录 |
这几块板的技术要求差别很大:功率板按安规件的思路做,触摸板按信号板的思路做,传感小板按防潮件的思路做。报价时按"一台整机的全部板卡 + 线束 + 组装"算,才不会低估成本,拆解方式见PCBA代工报价单怎么看_加工费物料费与一次性费用拆解。
二、潮湿:这是它和其他家电板最大的区别
2.1 卫生间的湿度是常态,不是极端工况
洗澡产生的水汽、冲水时的水雾、加上南方梅雨季,板子面对的是长期高湿。潮气带来的失效有三种典型表现:触摸误动作、微短路导致的偶发重启、以及焊点与铜箔的电化学迁移。第三种最麻烦,它是渐进的,装机半年后才集中爆发。
防护上通常做三防涂覆,重点覆盖高阻抗的触摸走线区和强弱电邻近区域。涂覆要注意两点:连接器与继电器触点必须遮蔽;涂层厚度要有检验方法,不能只靠目视。材料体系与厚度控制见PCBA三防涂覆工艺全解:户外电子设备防潮防霉防盐雾完整方案,涂覆与灌封的取舍见微型逆变器灌封工艺与三防漆区别_PCBA代工厂。

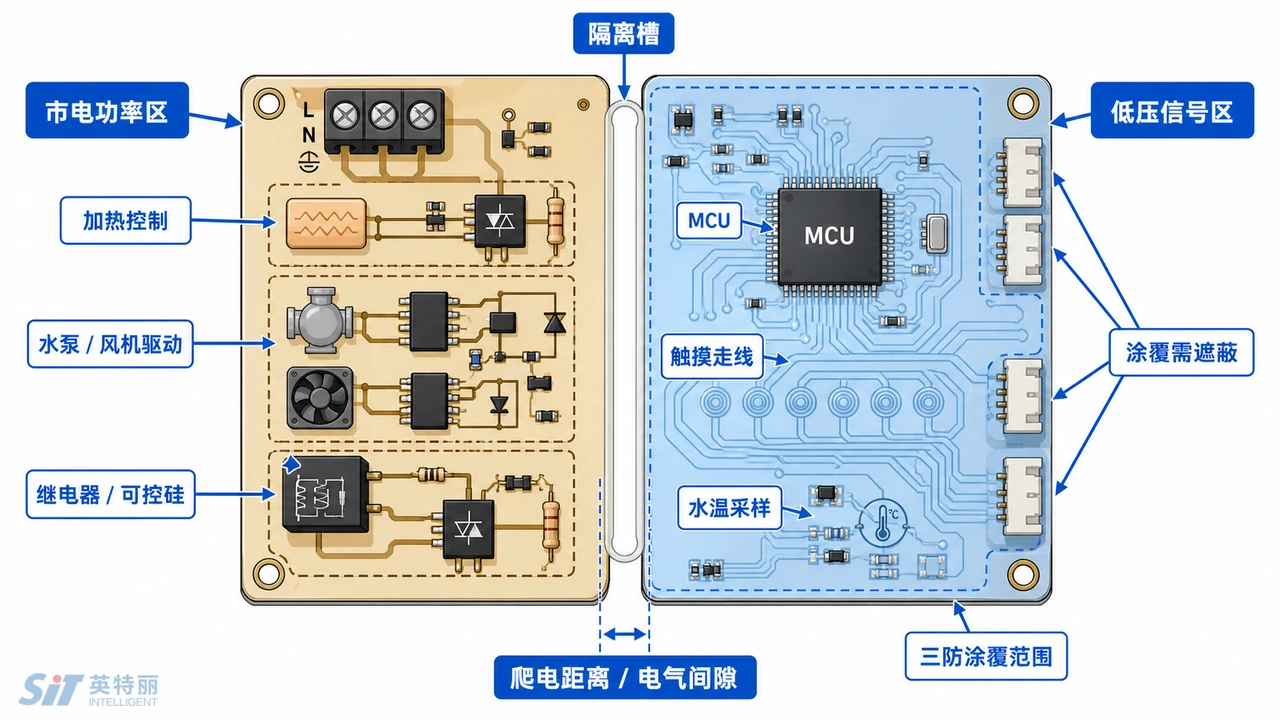

2.2 强弱电同板,爬电距离是硬约束
加热和水泵走市电,触摸和传感走低压,两者在同一块板上共存时,爬电距离与电气间隙不足是安规送检最常见的退回原因之一。设计上靠分区、开槽和绝缘覆盖解决;制造上则要保证开槽区不被锡珠、助焊剂残留和涂层桥接。高压绝缘的设计思路见1500V光伏逆变器PCBA爬电距离与电气间隙设计_高压绝缘板卡代工,量级不同但原则一致。
三、加热与水路:功率控制里的保护逻辑
3.1 即热还是储热,板子的做法不同
| 方案 | 加热方式 | 对控制板的要求 |
|---|---|---|
| 储热式 | 水箱内加热并保温 | 功率相对平稳,重点在保温控制与防干烧 |
| 即热式 | 用水瞬间加热 | 功率大且突变,对可控硅/继电器与温控响应要求高 |
| 座圈与暖风 | 发热丝或发热膜 | 独立温控回路,过温保护要独立于主控 |
即热式的功率突变对整机和电网都有冲击,控制策略与器件选型要匹配。过温保护不能只靠软件——温控器、温度熔断器这类硬件保护必须在,而且属于关键安规件,量产中不能私自替换,变更流程见PCBA量产ECN工程变更管理_改版切换与批次界定怎么做。
3.2 水温采样与干烧保护
水温传感器的精度和响应速度决定了出水舒适度,也是安全的第一道关。制造端要关注的是传感器焊接与线束连接的可靠性:采样线一旦接触不良,控制器读到的是异常值,处理不当就是烫伤风险。因此终测必须包含传感器开路、短路两种异常状态下的行为验证,而不只是测正常范围。
3.3 电机、水泵与风机
喷杆进退、喷嘴自洁、暖风风机、除臭风机,一台机器上有好几个执行机构。这部分和其他家电的电机控制是相通的,可参考家电BLDC电机控制器PCBA代工_无刷电机驱动板SMT贴片EMS方案商与变频空调控制板PCBA代工_家电变频板SMT贴片EMS方案商。噪声是这类产品的隐性指标,驱动方式选错了,机器一动就吵。
四、标准与认证:先把版本确认清楚
智能坐便器涉及的标准分三条线:
| 标准 | 性质 | 管什么 |
|---|---|---|
| GB 4706.1(通用要求) | 强制 | 家用电器安全的通用部分 |
| GB 4706.53(坐便器的特殊要求) | 强制 | 与 GB 4706.1 配套,是电子坐便器 CCC 认证的执行标准 |
| GB 38448(能效水效限定值及等级) | 强制 | 智能坐便器的能效与水效分级 |
| GB/T 34549(卫生洁具 智能坐便器) | 推荐 | 产品的通用技术要求,其中明确安全性能应符合 GB 4706.1 与 GB 4706.53 |
这几项标准近年都有修订版本发布,送检前要以认证机构确认的现行有效版本和过渡期安排为准,不要照抄旧资料里的年份。对代工厂来说,标准变化主要影响两件事:关键元器件清单是否需要更新,以及例行试验项目是否有增减。
4.1 能效水效要求会往回传导到控制策略
能效水效是整机指标,但实现它的是控制逻辑:加热的保温策略、水泵的流量控制、待机功耗的管理。这意味着软件版本和能效等级是绑定的,量产时的固件版本必须与送检版本一致,并且能按批次查得到,版本与出货批次的对应方法见PCBA固件烧录安全怎么审_密钥版本权限与生产日志清单。
五、量产阶段:哪些项目要全检
这类产品涉及市电与人体接触,有几项检测通常不做抽检而做全检:
再加上一段通电老化,用来筛出早期失效。老化的时长、负载条件和判定边界怎么定,见PCBA老化测试方案怎么定_通电负载样本与失效判定边界;整体的验收标准与工艺判据可参考PCBA可靠性测试与IPC-A-610验收标准详解。
5.1 评估代工厂的六个问题
- 做过带市电加热的家电控制板吗,最大功率量级是多少;
- 耐压、泄漏电流这些安规测试设备有几台,校准记录在哪;
- 三防涂覆自己做还是外发,遮蔽和厚度怎么控制;
- 能不能承接线束、整套板卡装配与整机联调;
- 关键安规件的清单谁维护,替换走什么流程;
- 老化工位有多少,旺季能不能扛住产能。
第四条决定了整机厂要不要自己做联调。把多块板加线束交给一家做完联调再发货,比拿到散板自己配,返修率通常低不少——因为板间配合的问题在代工厂就暴露了。
5.2 山西英特丽的承接方式
山西英特丽是英特丽集团旗下晋城工厂,30 条高速 SMT 产线、32000 ㎡ 厂房,通过 IATF16949、ISO9001、ISO13485 体系认证,承接 PCBA 制造、SMT 贴片、插件、三防涂覆、成品组装与测试,家电控制板方向已有对应产品,可参考空气源热泵控制板PCBA代工_热泵变频板SMT贴片EMS方案商与R290商用冷柜变频控制板PCBA代工_制冷主控与压缩机驱动制造商。卫浴类项目一般按"强弱电分区评审 → 涂覆与清洗工艺验证 → 安规测试工位配置 → 量产"推进。整体选厂逻辑见中大批量PCBA代工厂怎么选_从试产转量产的工艺治具与追溯方案,具体产能与交期以双方合同及当期排产计划为准。
六、附录:术语速查
| 术语 | 全称 | 说明 |
|---|---|---|
| 爬电距离 | Creepage Distance | 沿绝缘表面测得的两导电部件间最短距离 |
| 电气间隙 | Clearance | 空气中两导电部件间的最短直线距离 |
| 耐压测试 | Hi-pot Test | 在绝缘上施加高压,检验是否击穿 |
| 温度熔断器 | Thermal Cutoff | 超温时永久断开的硬件保护件 |
| 即热式 | Instant Heating | 用水时瞬间加热,无水箱保温 |
| 电化学迁移 | ECM | 潮湿加偏压下金属离子迁移形成的漏电通路 |
| GB 38448 | 智能坐便器能效水效限定值及等级 | 能效与水效分级的强制性标准 |
