PCS驱动板隔离器件替代，参数表只能完成第一步筛选。还要核对新器件接入原电路后，供电与引脚是否兼容、开关时序是否满足设计、故障是否按预期关断，以及实际功率级的波形是否仍在允许范围内。采购可以要求一份“差异—验证项目—责任人—证据”的清单，用它判断这次换料究竟停留在资料比较，还是已经完成了适用板型的验证。
PCS是储能变流器。本文聚焦驱动链中的数字隔离器、驱动光耦或集成隔离栅极驱动器替换，讨论工程评审和PCBA制造交接。它们承担的功能不同，不能只因封装接近就归为同类代料。通用申请、物料来源和批准流程可先看储能PCBA替代料审批清单，这里进一步拆开驱动板特有的验证问题。

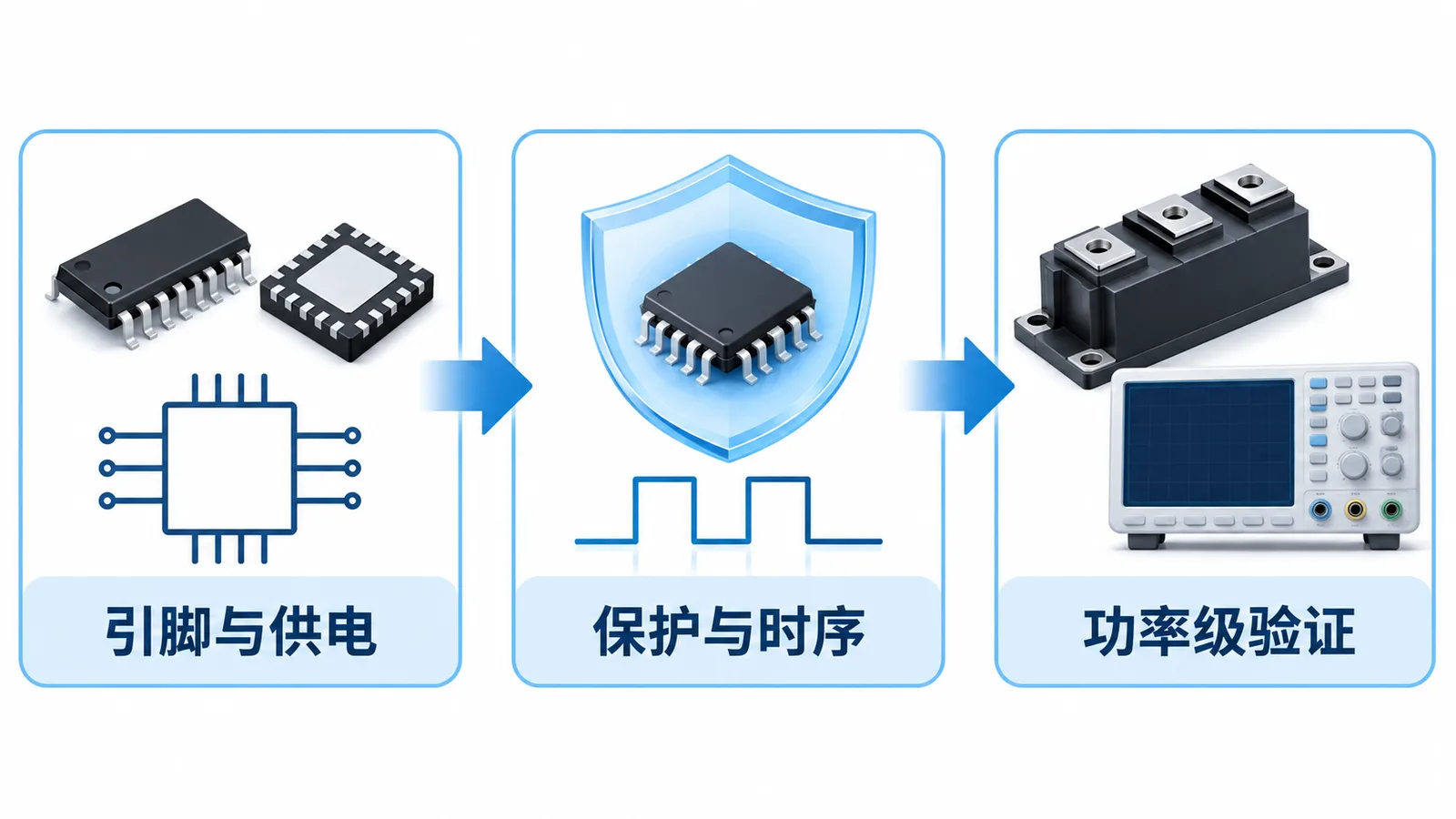

先圈出这颗器件在驱动链中的位置
有些驱动板采用“数字隔离器加后级驱动”，隔离器只负责传递控制信号；另一些采用集成隔离驱动器，内部已经包含栅极驱动及部分保护功能。替换前应把受影响信号圈到原理图上：PWM输入、使能、故障反馈、电源就绪，以及隔离两侧的供电与参考地。
如果替换的是普通数字隔离器，重点包括输入阈值、输出默认状态、通道方向与时序，并沿后级检查最终栅极状态。若替换集成驱动器，还要检查输出拉/灌电流、欠压锁定、故障检测与关断方式。驱动光耦则需同时核对输入驱动条件和相应的时序条件。评审应从实际电路结构展开，避免遗漏被替代器件原本承担的功能。
这一步需要客户提供现用完整料号、候选完整料号、原理图相关页、PCB版本、功率开关型号、驱动供电和工作条件。后续生成的样板报告、功率级波形和最终批准，则在验证阶段补齐。有关储能PCS中控制、驱动与功率部分的关系，可结合工商业储能PCS与SiC板卡制造要点阅读。
比较表至少要把“数值”和“条件”放在一起
同一个参数名称，可能对应不同温度、供电、电容负载和测量位置；典型值与保证的最小/最大值也不能混作同一口径。建议把候选器件的数据手册版本写在表头，把未给出的参数标成待确认，再由设计人员判断原设计余量是否仍然成立。
下表为评审示例，可横向滚动。它列出比较维度，不构成任意两颗器件之间的替代结论。
| 比较维度 | 器件与原电路要对照什么 | 形成什么验证项 |
|---|---|---|
| 引脚与逻辑 | 电源脚、参考地、有效电平、默认状态、开漏输出上拉 | 上电、掉电、使能关闭和输入异常时的输出状态 |
| 隔离与封装 | 长期工作隔离额定值、短时耐压条件、绝缘类别、实际封装及板上间距 | 设计适用性和绝缘结构复核；确定项目需要的检验方式 |
| 供电与UVLO | 上下电门限、迟滞、原副边状态联动、偏置电源的负载能力 | 电压下降/恢复、纹波及启动顺序下的输出行为 |
| 驱动与动态 | 拉/灌能力、输出阻抗、门极电阻、功率器件栅极特性及回路布局 | 规定负载下的驱动波形，再进入实际功率级验证 |
| 延时与抗扰 | 传播延时上下限、偏差、脉宽失真、CMTI测试条件 | 上下管时序、最小有效脉冲和切换瞬态下的行为 |
| 保护与复位 | 检测门限、消隐时间、软关断、故障锁存和复位条件 | 异常触发到关断、告警和恢复的完整过程 |
隔离耐压与持续工作能力尤其容易被混用。TI的数字隔离器选型资料区分工作隔离电压、瞬态/耐压及其他隔离指标；评审应按各自定义和试验条件比较，再结合系统绝缘设计。不能把短时耐压数值直接写成允许长期施加的工作电压。参考：TI数字隔离器选型考虑。
最值得追问的，是欠压、误导通和故障关断这三条链
欠压门限改变，会不会改变启动与掉电行为？
UVLO是欠压锁定。它影响驱动器何时允许输出、何时关断，不能只核对供电电压是否落在推荐范围内。Infineon的1ED332xMC12N系列数据手册对不同成员列有不同副边UVLO门限，说明即使同系列器件也要核对具体型号。设计复核还应考虑负载变化时偏置供电的实际波动，并检查故障或就绪信号是否被主控正确识别。参考：Infineon 1ED332xMC12N数据手册。
抗扰指标变好，为什么还要看栅极波形？
CMTI是共模瞬态抗扰度，反映隔离器件抵抗隔离两侧快速共模变化的能力。它与栅极回路中的米勒耦合属于需要分别检查的环节。ADI对隔离驱动器的解释还指出，传播延时偏差关系到死区安排；因此替换后要结合上下管整条驱动链重新核对时序。参考：ADI隔离栅极驱动器参数说明。
实际验证可比较相同条件下的栅极高低电平、关断期间的抬升、过冲与振铃，以及上下管之间的时序。启用主动米勒钳位时，还需核对钳位接法和动作条件。提高CMTI指标，并不会自动修正栅极回路布线、门极电阻或钳位连接中的问题。
DESAT的单项响应时间，不是整套短路保护时间
DESAT常用于利用功率器件导通时的端电压异常检测故障。以TI UCC21750为例，数据手册分别描述内部消隐、外围消隐电容、检测和软关断过程，并解释主动米勒钳位的作用。因此比较替代器件时，应把外部二极管、电容和电阻一起纳入，核对异常发生到栅极关断、故障反馈及允许复位的全过程。参考：TI UCC21750数据手册。
检测过早可能受到开通瞬态干扰，检测与关断过慢又可能延长故障应力。具体时间窗口要结合所用功率器件及运行条件确定。软件读取到故障标志的时刻，也应与驱动器实际关断时刻分开记录，避免把主控日志时间当成保护回路的完整响应时间。

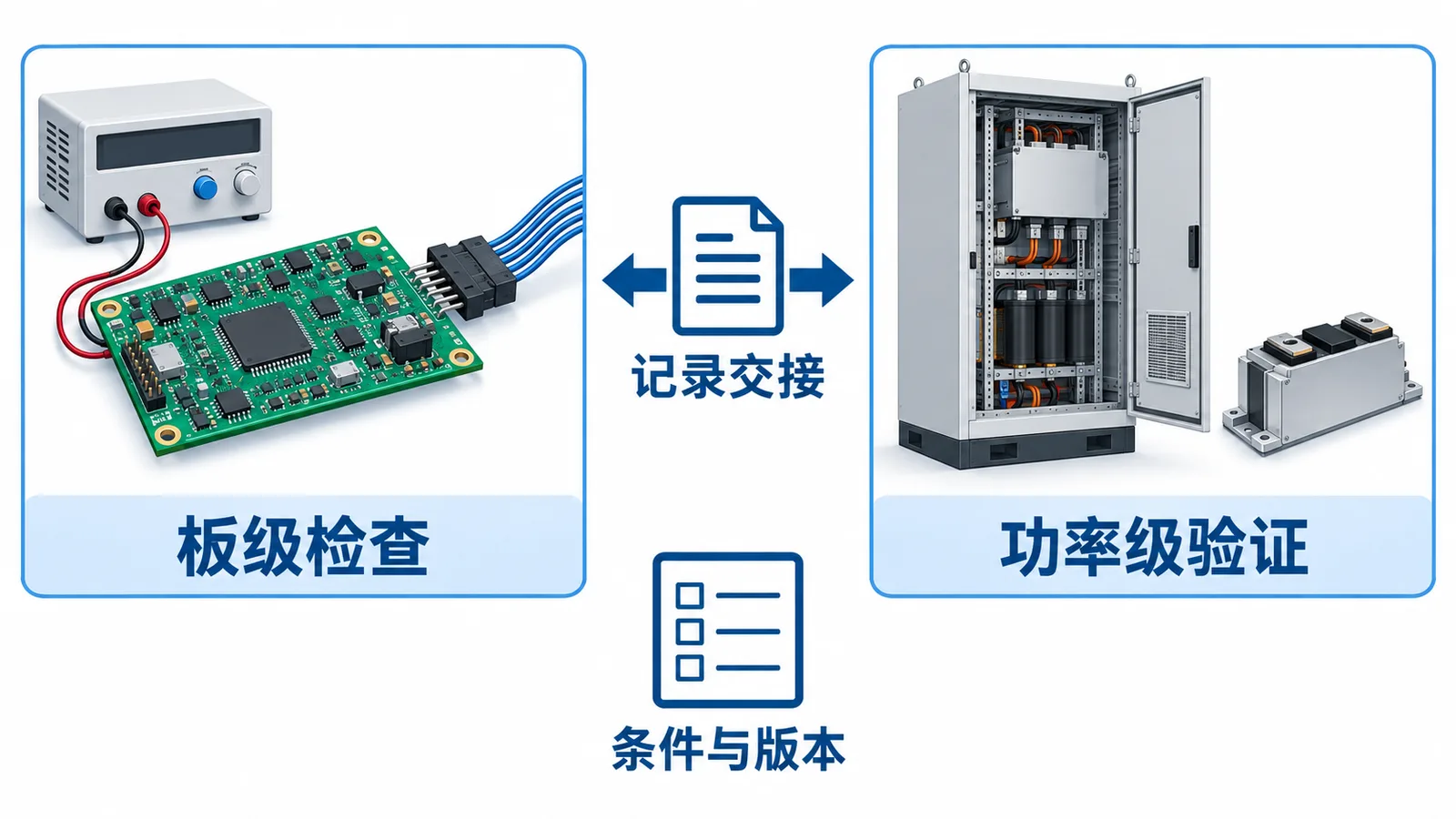

把板级测试与功率级验证写成两个交付阶段
在PCBA样板阶段，可以先核对实装料号、焊接、连接关系及供电，再按批准方案检查逻辑、使能、就绪、告警和规定负载下的驱动输出。保护输入的受控模拟，可用于核对检测与输出动作；记录中要说明注入位置及覆盖范围，不能因此省略真实功率回路的后续验证。
进入功率级后，负载、母线电压、开关速度、寄生参数与温度都会影响观察结果。承担该阶段的团队需按设计验证计划检查开关过程、保护及恢复，确定样板和最终量产板适用的条件。Infineon的相关评估板明确用于包括双脉冲测试在内的评估，正说明驱动器的动态验证需要与具体功率回路结合。参考：Infineon评估板说明。
项目启动时就写清：谁提供功率模块与测试条件，谁实施板级测试，谁完成双脉冲或故障工况验证，谁批准更改后的BOM。高压和故障测试应由具备相应设施与测试能力的团队实施。英特丽的具体承接范围在项目评审中确认；上述方法清单不代表已配备某一客户专用的验证平台。
量产阶段再把设计确认后的关键项目转换为可重复的生产测试。若需要运行筛查，可另行定义PCS板老化测试的供电、负载与判定条件，同时保留它与动态设计验证之间的覆盖区别。
用一张差异记录，把样板结论接到量产用料
一张波形截图若缺少板号、程序版本、测量位置和运行条件，很难支持后续复核。评审可用下面的填写式记录归拢资料，原件单独附后。示例供项目沟通使用，不是客户测试数据或英特丽已执行的测试记录。
- 替换对象
- 板型/版本：____；位号：____；原料号：____；候选完整料号：____。
- 差异与外围
- 引脚/供电差异：____；门极电阻与保护外围变化：____；资料版本：____。
- 板级验证
- 供电、输入及模拟负载：____；测试项/限值版本：____；样板号与报告：____。
- 功率级验证
- 功率器件、母线/负载/温度条件：____；测量位置与波形编号：____；验证责任人：____。
- 导入范围
- 结论及待办：____；批准人：____；适用BOM/程序版本：____；生效批次：____。
如果验证过程中改了门极电阻、保护电容或程序死区，最终批准对象就是这一组组合。样板报告、BOM、作业资料和生产测试版本应能互相对应，仓库和生产也需能区分原方案与已批准新方案。到货的是另一个封装、温度等级或订购后缀时，应先核对它是否落在批准范围。
采购常见问题
两个器件引脚兼容，是否可以先生产再验证？
引脚兼容便于制作评估样板。样板应有明确用途和隔离管理，量产导入则应等适用设计、验证结论及用料范围确定。采购排期可以把样板用料与后续批量需求分开，避免未定方案的物料直接进入交付批次。
驱动电流更大，是否就是更好的替代品？
要看功率器件、门极电阻、输出阻抗和回路条件。开关更快可能同时改变损耗、过冲和干扰。工程比较应依据适用工况下的实际波形与允许范围，而非只把峰值电流从小到大排序。
原器件具备隔离认证，更换后还要检查什么？
核对候选器件完整型号与封装对应的有效资料，并由整机设计或合规负责人判断其对现有绝缘结构、认证文件及需重验项目的影响。元器件文件可作为评审依据，整机结论仍要对应实际结构和适用要求。已完成安全测试的系统再换料，可参考储能系统完成安全测试后PCBA更换元器件的评审。
山西英特丽提供PCBA制造、SMT贴片和代工代料服务。可先说明现有板型、候选器件、订单批量和需要交付的测试记录，再评估样板制造与物料安排。BOM、图纸及器件差异表可通过业务邮箱交接，测试分工与导入条件在项目评审中明确。
业务电话：15364566958
业务邮箱：hanyu@sitpcba.tech
资料核对：2026年9月22日。TI、Infineon、ADI资料用于说明具体器件及参数概念；本文未推荐这几款器件互相直接替代。表格和验证分工为项目评审建议，最终条件需对应客户设计。
