工商业储能变流器PCS主控板与SiC功率板PCBA代工:三电平拓扑、并离网切换与制造难点全解析

一、136号文全面实施:工商业储能盈利逻辑变了,PCS 跟着升级

2025 年 2 月 9 日,国家发改委、国家能源局联合印发《关于深化新能源上网电价市场化改革 促进新能源高质量发展的通知》(发改价格〔2025〕136 号),即业内简称的"136 号文"。文件以 2025 年 6 月 1 日为存量、增量项目的分界线:此前全容量并网的为存量,此后的为增量,执行不同的电价机制。进入 2026 年,各省落地方案陆续实施,行业普遍把 2026 年视为 136 号文全面实施的首年。

对储能行业影响较为直接的一条是:文件明确要求,不得将配置储能作为新建新能源项目核准、并网、上网的前置条件。也就是说,过去"建风光必须强制配储"的做法被叫停。这看似利空储能,实则把储能从"为合规而装的成本项"推回到"靠收益说话的资产"——能不能赚钱,要靠峰谷价差套利、容量电价、需求侧响应以及参与电力现货/辅助服务市场。

1.1 盈利逻辑从"强配"转向"市场套利"

工商业储能本就更靠近用户侧、商业模式较清晰。在分时电价拉大、尖峰电价上浮的省份,"一充一放""两充两放"的峰谷套利收益本身就成立,并不依赖强制配储政策。136 号文之后,工商业储能的装机增长动力从"政策驱动"切换到"收益驱动",对设备的核心诉求随之改变:更高的转换效率(多赚每一度电的价差)、更灵活的并离网与电网支撑能力(参与更多市场品种)、更低的全生命周期度电成本(LCOS)。

市场体量也在印证这一趋势。据行业统计口径,2025 年中国工商业储能新增装机约 4800MW(同比约 +49.88%),累计装机容量约 25.26GWh(同比约 +72%);从全球看,中国企业的储能 PCS 出货量由 2022 年的 34.65GW 增长到 2025 年的约 141.65GW,期间年复合增速约 60%(智研咨询口径)。各机构对全球工商业(C&I)储能 2025 年的出货统计口径不一,大致在 15~17GWh、同比约 +50% 区间。需要说明的是,不同机构对"工商业"边界与并网口径定义不同,具体数据以原始报告为准。

1.2 盈利逻辑变化对 PCS 提出的新要求

储能变流器(PCS,Power Conversion System)是连接电池直流侧与电网交流侧的核心设备,负责双向 AC/DC 变换、并网控制与保护。盈利逻辑一变,PCS 的技术取向跟着变:

维度	强配时代(2025-06 之前)	市场套利时代(2026 起)	对 PCS 的新要求
核心诉求	满足配储比例、能并网即可	峰谷套利/容量电价/现货收益	更高满载与部分载效率
效率	达标即可	每提升 1% 效率直接增收	高频化、SiC 化、三电平
电网角色	被动跟网	主动支撑、参与调频调压	构网型(GFM)、宽频响应
形态	集中式大柜为主	灵活配置、按需扩容	模块化功率单元、组串式
可靠性	通过验收	长期户外服役、低运维	散热裕量、高可靠焊接

这也是为什么 2026 年被业内称为"碳化硅 PCS 规模化落地"之年:在套利收益对效率高度敏感的背景下,SiC-MOSFET 替代硅基 IGBT、三电平拓扑、1500V 母线、毫秒级并离网切换正成为工商业与大储 PCS 的主流配置。储能 PCS 与光伏逆变器同属电力电子变流装置,拓扑与制造工艺高度相通,可一并参考光伏逆变器PCBA代工:高压大功率电源模块电路板制造技术解析一文;储能侧整机制造则可见储能逆变器PCBA代工代料/光伏逆变器主控板制造方案。

二、PCS 拓扑选型:两电平 vs 三电平,集中式 vs 组串式 vs 模块化

PCS 的拓扑选择,本质是在效率、器件耐压、谐波、成本、可靠性之间做权衡。理解拓扑,既是 PCS 选型的起点,也是判断功率板制造难度的依据。

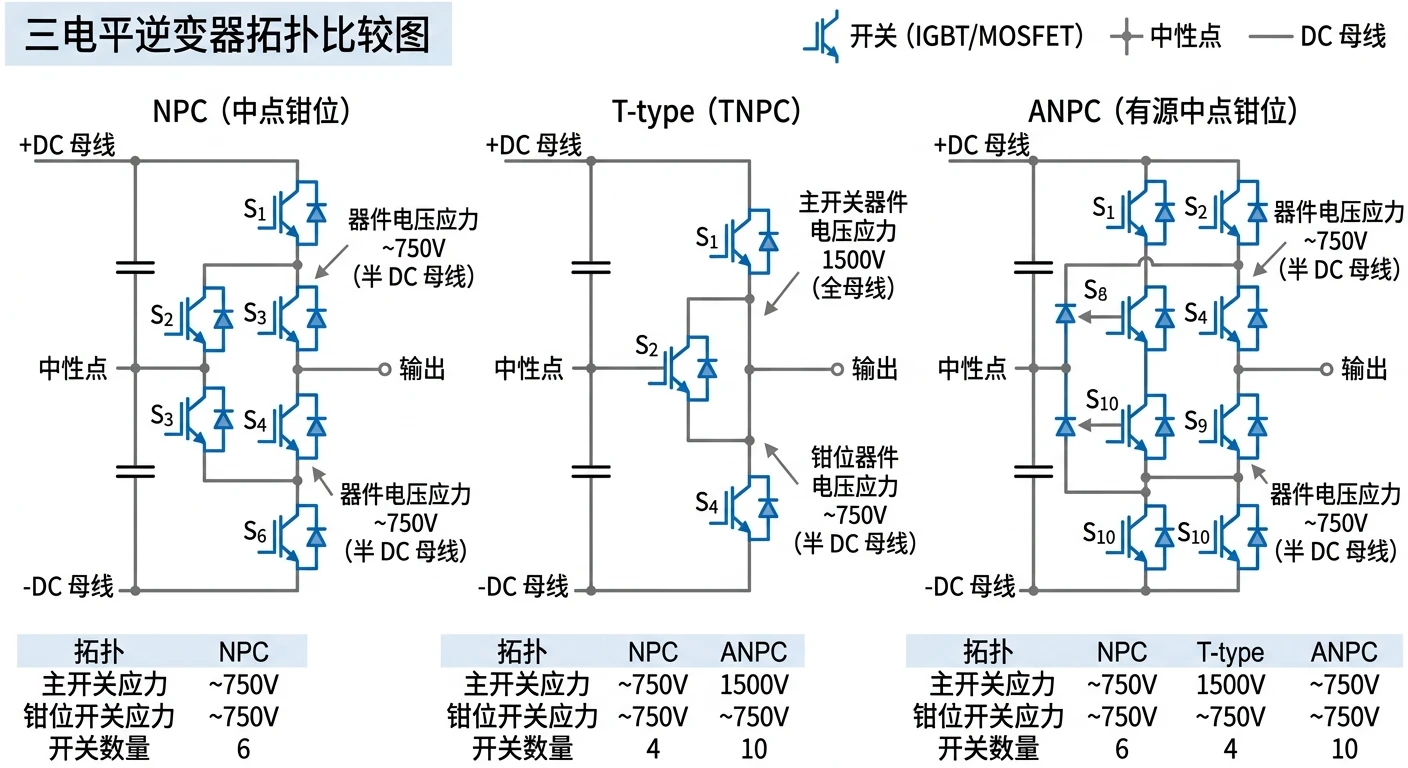

2.1 两电平 vs 三电平(NPC / T 型 / ANPC)

两电平(2L)结构简单、器件少、控制成熟,长期是中小功率变流器的主力。但其输出电压只有正负两个电平,谐波含量高,需要较大的滤波电感;同时每个开关器件要承受全部母线电压,在 1500V 母线下需用 1700V 甚至更高耐压器件,开关损耗偏大,在高频、高效率场景下并不占优。

三电平(3L)在输出端多出一个"中点"电平,输出更接近正弦、谐波更低、滤波器更小,效率也更高,因此在 1500V 母线的工商业与大储 PCS 中逐渐成为主流。三电平有三种典型实现,差异主要在器件电压应力与损耗分布:

• NPC(中点钳位,Neutral Point Clamped):用钳位二极管把每个开关位的电压应力限制在约半母线电压。1500V 母线下,主开关只需承受约 750V,可用 1200V 级器件,开关损耗显著下降。缺点是上下桥臂损耗分布不均、钳位二极管带来额外损耗。
• T 型(TNPC):用一个双向开关把输出接到中点。需要特别澄清一个常见误区——T 型的主开关仍然承受全部母线电压(1500V 母线需用 1200V 甚至更高耐压的器件),它并不像 NPC/ANPC 那样把单管耐压降到半母线。T 型的真正卖点在于低开关频率段导通损耗较低、器件数量少、结构相对简单,适合开关频率不太高、对成本敏感的方案。把 T 型描述成"兼容 1500V 母线分压"是不准确的。
• ANPC(有源中点钳位,Active NPC):把 NPC 的钳位二极管换成有源开关,同样把各开关位电压应力限制在约半母线电压,并且能通过调制策略主动均衡损耗、灵活分配热量;与 SiC 混用时尤其适合高频、高功率密度场景,是大储与构网型 PCS 的常见选择。

拓扑	主开关耐压(1500V 母线)	谐波/滤波	损耗特点	典型适用
两电平 2L	承全压,需 1700V 级	谐波高、滤波大	开关损耗大	中小功率、低成本
三电平 NPC	约半母线,1200V 级	谐波低、滤波小	损耗分布不均	主流工商业/大储
三电平 T 型	主开关承全压(1200V+)	谐波低	低频导通损耗低、器件少	中频、成本敏感
三电平 ANPC	约半母线,1200V 级	谐波低、滤波小	可主动均衡损耗/热	高频、SiC、构网型

2.2 集中式 vs 组串式 vs 模块化(2026 主流)

除了管级拓扑,PCS 在系统形态上也有三条路线:

• 集中式:一台大功率 PCS 接入大容量电池簇,成本低、结构集中,但单点故障影响大、扩容不灵活,适合大型电站。
• 组串式:把功率拆成多台中小功率 PCS,分散接入,簇控更精细、可用率更高,运维更灵活,在工商业柜与中型电站快速普及。
• 模块化:把 PCS 拆成标准功率单元(Power Module),通过并联堆叠扩容,单元可热插拔、N+1 冗余,故障只换单元不停整机。模块化在 2026 年成为工商业柜与大储的主流方向,因为它既兼顾了集中式的成本,又拿到了组串式的可用率与可维护性。

对代工制造而言,这一趋势意味着订单从"几块大板"转向"大量标准化、可批量复制的功率单元 + 主控/通信单元",对 SMT 一致性、可测试性设计(DFT)和批量良率提出了更高要求——这恰恰是 EMS 代工厂能发挥规模优势的环节。

三、SiC-MOSFET 替代硅基 IGBT:高频化、高效率、散热简化与成本权衡

如果说三电平解决了"电压怎么扛、谐波怎么压",那么 SiC-MOSFET 解决的是"损耗怎么降、频率怎么提"。这是 2026 年 PCS 升级颇受关注的一条主线。

3.1 SiC 的材料物理优势

碳化硅(SiC)属于第三代宽禁带半导体。以电力电子常用的 4H-SiC 为例:禁带宽度约 3.26 eV(硅约 1.12 eV),临界击穿场强约 2.2 MV/cm(约为硅的 10 倍),热导率约 4.9 W/(cm·K)(优于硅)。这些材料参数带来三个工程结果:

• 更高耐压、更薄漂移区:同样耐压下,SiC 器件的导通电阻更低,导通损耗更小。
• 高频化:SiC-MOSFET 是多子器件、几乎没有 IGBT 的拖尾电流,关断损耗大幅降低,可以在更高开关频率下工作,从而缩小磁性元件与滤波器、提升功率密度。
• 散热简化:更高的热导率和更高的工作结温(器件可在约 175℃ 结温下可靠工作)放宽了散热设计,有利于做小、做轻。

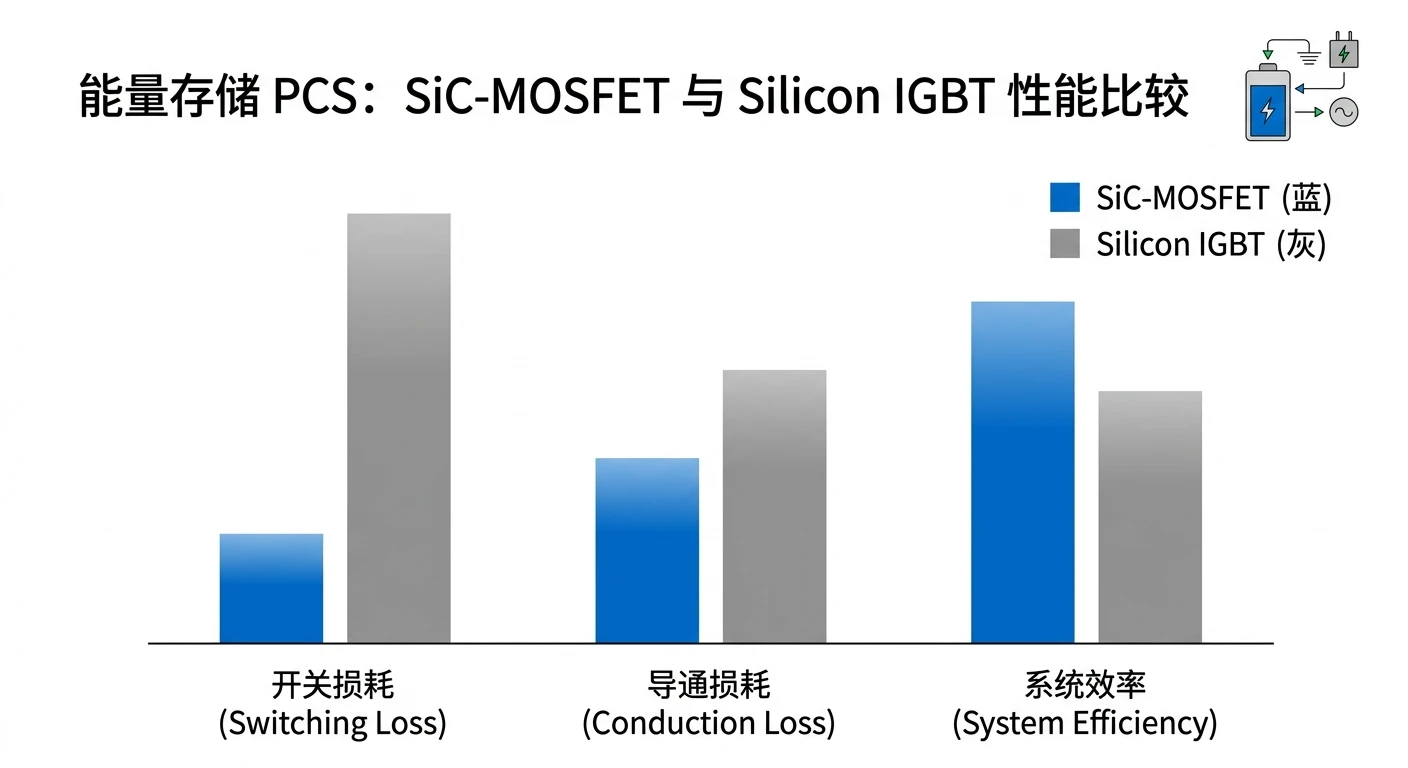

3.2 损耗与效率:相对硅基 IGBT 能省多少

在不指定具体器件的前提下,只能给区间:相对同档硅基 IGBT,SiC-MOSFET 的开关损耗通常可降约 20%~40%,导通损耗下降更明显,整机效率提升约 2~3 个百分点(具体随母线电压、开关频率、调制方式与散热条件而变)。以某 1200V 器件为例,其单次开关损耗约为同档 IGBT 的一半量级(器件手册典型值,例如约 1.1mJ 对 2.6mJ);但这类数字强依赖测试条件,工程上应以选定器件的官方数据手册为准,不宜把单一数字当作通用结论。

对比项	硅基 IGBT	SiC-MOSFET	工程含义
器件类型	双极、有拖尾电流	单极、无拖尾	SiC 关断快、关断损耗低
开关频率	较低(常 ≤16kHz)	较高(可数十 kHz)	SiC 缩小磁件、提密度
开关损耗	基准	约降 20%~40%	套利场景多发电
导通损耗	基准	明显更低	轻载效率改善尤其明显
工作结温	约 150℃	约 175℃	散热设计可放宽
器件成本	低	仍偏高	需混用/分场景权衡

3.3 成本权衡:SiC 与 IGBT 混用

SiC 并非"无脑全替换"。当前 SiC 器件单价仍高于硅基 IGBT,据行业估计,SiC 在大储 PCS 中的渗透率 2026 年仍处在约 10% 量级(机构估算,口径差异较大)。工程上常见折中是"硅碳混用":在开关动作频繁、损耗对效率影响大的位置用 SiC,在以导通为主、开关不频繁的位置保留 IGBT;ANPC 这类拓扑天然适合把不同器件分配到不同开关位,既拿到 SiC 的高频高效,又控制了成本。对代工方而言,SiC 与 IGBT 混装意味着同一块功率板上要同时满足两类器件的焊接窗口与热管理,工艺难度更高。SiC 在大功率电源中的应用经验,与充电桩功率模块高度相通,可参考充电桩直流DC-DC模块PCBA代工:大功率充电模块制造技术解析。

四、并离网无缝切换、构网型 GFM、黑启动与故障穿越(参 GB/T 34120-2023)

工商业储能要在市场里多赚钱,光效率高不够,还得"会做事"——既能在并网时套利调峰,又能在停电时给负荷供电,必要时还要支撑电网。这些功能与指标,现行国家标准 GB/T 34120-2023《电化学储能系统储能变流器技术要求》(2023-12-28 发布、2024-07-01 实施,适用 AC 端口电压 ≤35kV)已有明确规定;配套检测依据为 GB/T 34133-2023《储能变流器检测技术规程》(同期发布实施,替代 2017 版,名称已更新——请勿再沿用"34133-2017 并网性能测试"的旧表述)。

4.1 并离网无缝切换(毫秒级)

当电网失电时,PCS 需要从并网模式切到离网(孤岛)模式,继续给重要负荷供电;电网恢复后再切回。切换越快、电压跌落越小,对负荷越友好。当前主流方案追求毫秒级乃至接近 0ms 的无缝切换,关键在于控制算法的快速检测与模式平滑过渡,以及主控板的实时性(高速采样 + 快速保护)。

4.2 构网型(GFM)与跟网型(GFL)

传统 PCS 多为跟网型(GFL,Grid-Following):跟随电网电压相位运行,本身不主动建立电压。随着新能源占比提高、电网"变弱",构网型(GFM,Grid-Forming)成为趋势:PCS 通过虚拟同步机(VSG)等控制,主动建立电压与频率,提供惯量与阻尼支撑,在弱网甚至孤网下稳定运行。据行业预测,2025 年国内构网型储能出货已达数 GW 量级,并继续快速增长。需要说明的是,本文聚焦工商业柜的三电平 + SiC 与制造工艺;关于构网型在电网侧的 VSG 控制与机理,本系列另有专文展开,上线后会与本文互链。

4.3 黑启动与故障穿越(LVRT / HVRT)

• 黑启动:在电网完全失电、没有外部电源的情况下,储能系统自主启动并建立电压,为后续设备恢复供电提供启动用电,这要求 PCS 具备构网与可控启动能力。
• 低/高电压穿越(LVRT/HVRT):电网电压发生跌落或骤升时,PCS 不能立即脱网,而要在规定时间内保持并网并按要求提供无功支撑,帮助电网恢复。这些穿越曲线与无功响应指标,在 GB/T 34120-2023 中有具体要求,检测按 GB/T 34133-2023 执行。

功能/指标	说明	对硬件的要求
并离网切换	毫秒级无缝,负荷不断电	主控实时性、快速检测与保护
构网 GFM(VSG)	主动建压、提供惯量阻尼	高带宽采样、强控制算力
黑启动	无外部电源自主建压	构网能力 + 可控软启
LVRT/HVRT	电压异常时不脱网并支撑	快速电流环、无功调节
保护与隔离	过流/过压/孤岛/绝缘监测	采样精度、高压隔离爬电

这些功能的"大脑"在主控板,"手脚"在功率板和驱动板。功能再先进,最终都要落到电路板的实时采样、隔离驱动与可靠功率变换上——而这,正是制造端见真章的地方。储能侧还离不开电池管理协同,相关板卡可见储能BMS电路板加工难在哪?高压隔离与大电流PCBA设计制造要点。

五、功率板制造难点:大电流母排、SiC 半桥寄生电感、栅驱隔离与厚铜翘曲

PCS 功率板是整机中电流大、电压高、热量集中的部分。它的制造难度,远高于普通工控板。下面拆成四个关键点。

5.1 大电流母排与叠层 layout

储能 PCS 单机功率常在数十到数百 kW,直流母线电流可达数百安培。要把这么大的电流安全、低损耗地导通,功率板普遍采用厚铜(2oz~6oz 甚至更高)、铜排/母排(busbar)与叠层平面结合的布局。layout 的核心目标是:减小回路阻抗与压降、均衡电流分布、避免局部过热。叠层母排(laminated busbar)还能借助正负极平面紧贴来降低杂散电感,这一点对 SiC 高频开关尤为关键。

5.2 SiC 半桥换流回路的寄生电感

SiC 开关速度快(di/dt 高),换流回路里的任何寄生电感都会在开关瞬间产生电压尖峰(V = L·di/dt),轻则增大开关损耗与 EMI,重则击穿器件。因此 SiC 半桥的 layout 必须把功率回路做到尽可能短、尽可能紧:就近布置去耦电容、缩短栅极回路、用对称叠层压低换流回路电感。可以说,SiC 的性能能不能发挥出来,一半在器件,一半在 layout 与制造。

5.3 栅极驱动隔离与死区

功率器件的栅极驱动板负责把控制信号放大、隔离后驱动 MOSFET/IGBT。这里有几个硬要求:

• 隔离:驱动与控制之间要有可靠的电气隔离(光耦或数字隔离器),保证高压侧故障不窜回控制侧,隔离耐压与爬电距离要满足高压等级。
• 死区(dead-time):同一桥臂上下管不能同时导通,否则直通短路;驱动时序要插入足够死区,又不能太大以免影响波形与损耗。
• 负压关断与米勒钳位:SiC-MOSFET 常需负压关断并做米勒钳位,防止高 dv/dt 误导通。

高压隔离与爬电距离的设计要点,与高压逆变器一脉相承,可对照1500V光伏逆变器PCBA爬电距离与电气间隙设计一文。

5.4 厚铜翘曲对 SMT 良率

厚铜板铜分布不均、热容大,在回流焊中受热不均容易翘曲(warpage),直接影响细间距器件与大焊盘的贴装良率,严重时造成虚焊、立碑、空洞。应对手段包括:对称铺铜与开窗设计、合理的拼板与工艺边、定制升温曲线、必要时加载具/支撑。厚铜大电流板的制造经验,是承接 PCS 功率板的硬门槛之一。

六、高可靠焊接与检测:氮气回流、X-Ray、3D AOI 与主控通信

功率板能不能长期在户外高温、振动、循环充放电下稳定服役,很大程度取决于焊接质量与检测把关。这一环也是 EMS 代工厂的核心价值所在。

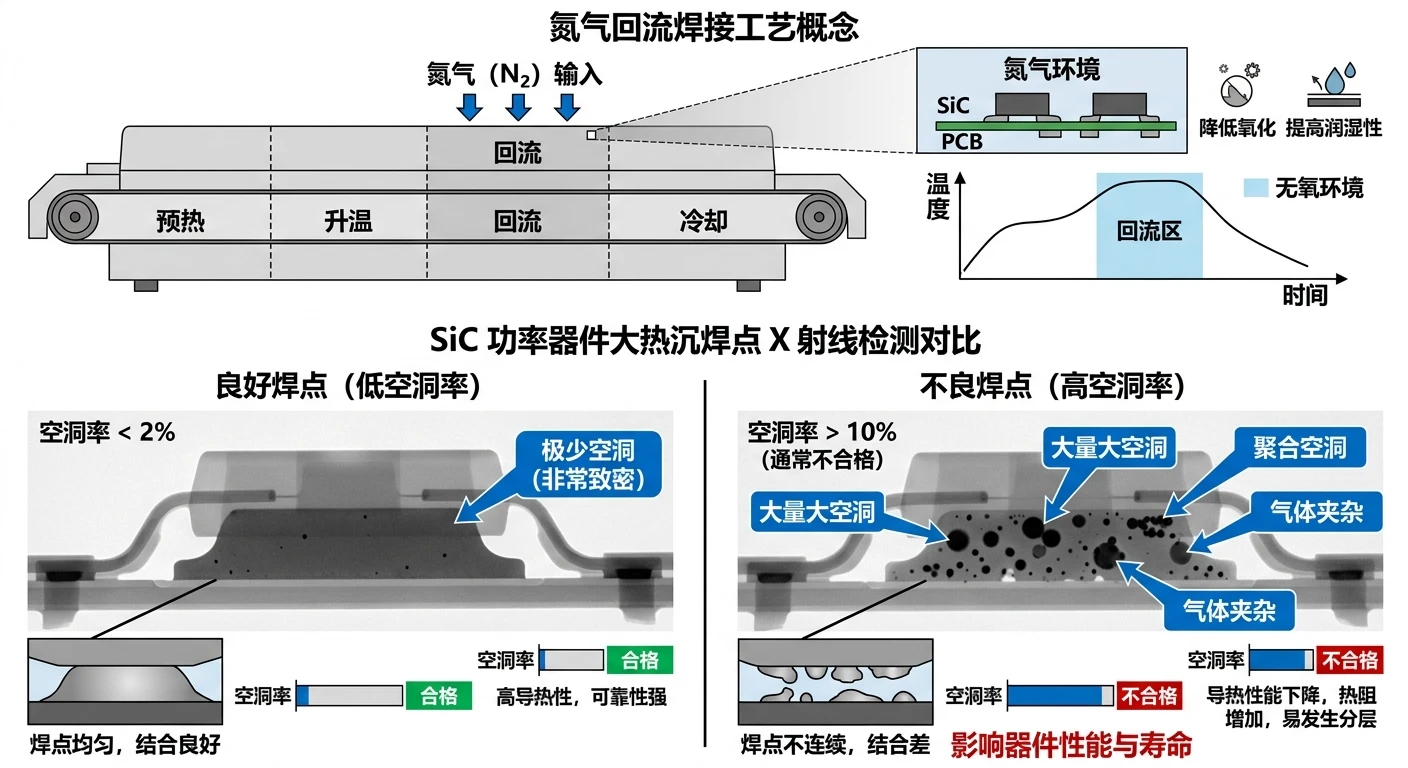

6.1 氮气回流控空洞

SiC 器件、大功率 MOSFET/IGBT 通常带有大面积散热焊盘,焊点空洞会增大热阻、形成热点,缩短器件寿命。控制空洞的关键工艺之一是氮气回流焊:在回流炉内通氮气,把氧含量控制到较低水平(典型 氧含量 ≤500ppm),减少氧化、改善润湿,把大焊盘空洞率控制到较低水平(工程目标常设在 <2% 量级,具体随焊盘设计、锡膏与曲线而定)。配合钢网开窗优化(如分格/防溢设计)与升温曲线匹配,可进一步压低空洞。

6.2 X-Ray + 3D AOI + 电测试

功率板与主控板上大量使用 BGA、QFN、底部端子器件和大焊盘,焊点藏在器件下方,肉眼与普通 AOI 看不到,必须用 X-Ray 透视检查空洞、连锡与桥接。配合3D AOI 检查焊点形态与元件偏移,再叠加 ICT(在线测试)、FCT(功能测试)与老化(burn-in),形成多道关卡。X-Ray 检测与返修的工艺细节,可见BGA焊接X-Ray检测与返修工艺全解析;成品的验收判据则可对照PCBA可靠性测试与IPC-A-610验收标准详解。

检测手段	查什么	对 PCS 板的意义
氮气回流	焊点氧化/润湿/空洞	降大焊盘空洞、保散热
X-Ray	BGA/QFN 内部空洞、桥接	看不见的焊点也可判
3D AOI	焊点形态、偏移、缺件	批量一致性把关
ICT	开短路、阻容值	早期拦截制造缺陷
FCT	整板功能/通信/保护	按整机逻辑验证
老化 burn-in	早期失效筛除	提升出厂可靠性

6.3 主控板:DSP/MCU 与多机并联通信

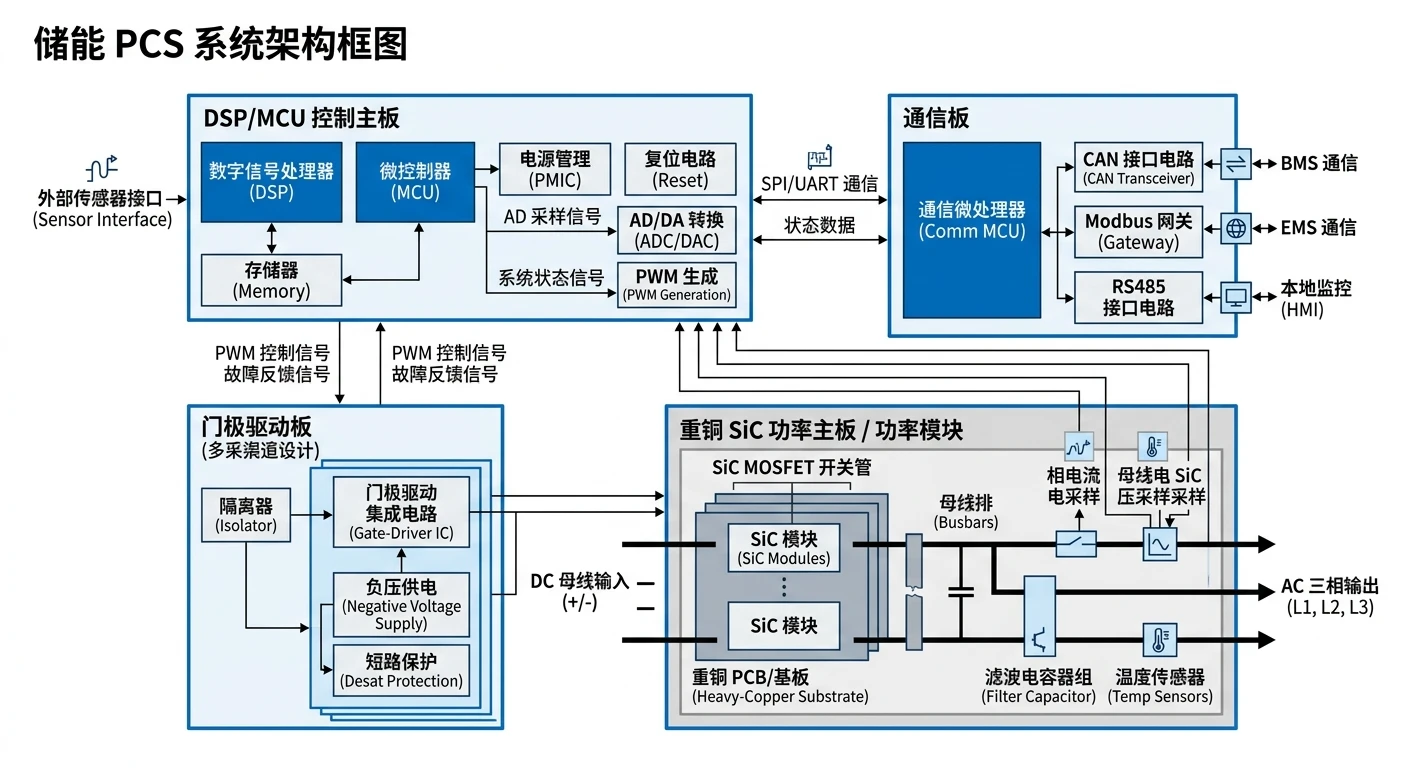

PCS 主控板是整机的大脑,通常采用 DSP + MCU/FPGA 架构:DSP 跑高速电流环与调制算法,MCU/FPGA 负责保护、时序与通信。对外通信普遍支持 CAN、Modbus(RTU/TCP)、RS485 等总线,用于与 EMS、BMS、就地监控以及多台 PCS 之间的协调。模块化/并机方案中,多台 PCS 需要均流、同步与主从切换,对通信实时性与抗干扰提出更高要求,也意味着主控板要做好信号完整性、隔离与接地设计。储能场景下 PCS 与 BMS 的协同尤为关键——电池状态、充放电限值都要实时交互。

七、山西英特丽怎么承接:从主控/通信/驱动板到 SiC 功率板与模块化功率单元

需要先说明定位:山西英特丽电子科技以 EMS(电子制造服务)角色承接储能 PCS 的 SMT 贴片与组装,不做自有品牌 PCS。我们做的是把客户的设计稳定、批量、高良率地制造出来,从主控/通信/驱动板这类工艺成熟、批量大的板卡先行切入,逐步承接 SiC 功率板与模块化功率单元的组装。

7.1 为什么从充电桩经验迁移

集团子公司 TNC(特能充)长期做 7~480kW 充电桩,在 SiC 器件应用、PFC 与大功率电源板上积累了工程经验:大电流走线、高压隔离、功率器件散热、EMI 处理等难点,与储能 PCS 功率板高度相通。这些工艺方法可以直接迁移到 PCS 板卡制造上,缩短磨合周期。同属电力电子方向,光伏逆变器主控板的制造经验同样适用。

7.2 四件套能力支撑

承接 PCS 主控板与功率板,我们落到四项核心制造能力上:

• 厚铜大电流:厚铜板(多盎司)制造与大电流母排/叠层处理,满足数百安培直流母线的导通与散热需求。
• 高压隔离与爬电:按高压等级控制爬电距离与电气间隙、隔离器件布局,匹配 1500V 母线与各类穿越要求。
• SiC 焊接 + X-Ray:氮气回流控空洞 + X-Ray 透视判读,保障 SiC/IGBT 大焊盘焊点质量与散热。
• AOI-ICT-FCT-老化:3D AOI、在线测试、功能测试与老化构成多道质量关卡,提升批量一致性与出厂可靠性。

7.3 产能与体系

制造端的底盘是:30 条 SMT 产线、32000㎡ 厂房,可支撑从打样到批量的爬坡;质量体系通过 IATF16949(汽车电子)、ISO9001(质量管理)、ISO13485(医疗器械) 认证,适合对一致性与可追溯要求较高的电力电子产品。我们做 PCBA 制造、SMT 贴片、EMS 代工与成品组装(Box-build),也支持国产信创方向。

板卡/单元	承接内容	关键能力	检测
主控板	DSP/MCU/FPGA、采样、保护	信号完整性、BGA 贴装	X-Ray + 3D AOI + FCT
通信板	CAN/Modbus/RS485 接口	隔离、接地、抗干扰	AOI + ICT + FCT
驱动板	栅极驱动、隔离、死区	高压隔离、爬电控制	耐压 + 功能验证
SiC 功率板	半桥/三电平功率级	厚铜、低寄生电感、氮气回流	X-Ray 空洞 + 老化
功率单元	模块化可插拔单元组装	一致性、可测试性 DFT	整单元 FCT + 老化

承接节奏上,建议先从主控/通信/驱动板这类批量大、工艺成熟的板卡导入,跑通来料、SMT、测试与品质闭环后,再逐步导入 SiC 功率板与模块化功率单元,稳扎稳打地把良率与交付做实。关于储能 PCS 的整体方案与服务范围,也可参考我们的储能PCS方案设计与制造服务说明。

附录:储能 PCS 术语表

术语	含义
PCS	储能变流器(Power Conversion System),电池直流与电网交流之间的双向变换设备
136 号文	发改价格〔2025〕136 号,深化新能源上网电价市场化改革,叫停强制配储,2025-06-01 为存量/增量分界
NPC / ANPC	(有源)中点钳位三电平拓扑,各开关位电压应力约为半母线电压
T 型(TNPC)	T 型三电平,主开关承全母线电压,卖点为低频导通损耗低、器件少
SiC-MOSFET	碳化硅 MOSFET,宽禁带功率器件,高频、低损耗,4H-SiC 禁带约 3.26eV
GFM / GFL	构网型(主动建压)/ 跟网型(跟随电网)控制
VSG	虚拟同步机,使变流器对外呈现同步机特性,提供惯量与阻尼
LVRT / HVRT	低/高电压穿越,电网电压异常时不脱网并提供支撑
寄生电感	功率回路杂散电感,SiC 高 di/dt 下会产生电压尖峰,需 layout 压低
氮气回流	通氮气回流焊(氧 ≤500ppm),减少氧化、降低大焊盘空洞率
GB/T 34120-2023	《电化学储能系统储能变流器技术要求》,适用 AC 端口 ≤35kV
GB/T 34133-2023	《储能变流器检测技术规程》,替代 2017 版,PCS 检测依据
