一、为什么现在要单独谈人形机器人关节伺服驱动板
工信部《人形机器人创新发展指导意见》把高功率密度执行器、高精度传感和机器肢列为关键方向。人形机器人本体尚处于快速迭代阶段，但关节模组具有明确的板卡乘数：每增加一个受控自由度，就可能增加驱动、传感或通信节点。
这类订单早期未必达到消费电子规模，却非常考验多品种试制、版本切换和小体积功率板工艺。SEO文章应针对关节模组采购，而不是继续重复“人形机器人迎来爆发”的行业总论。
本文的市场与标准口径来自工信部人形机器人指导意见和工信部指导意见解读；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。
二、人形机器人关节伺服驱动板不是一块“通用控制板”：先拆板卡与信号链

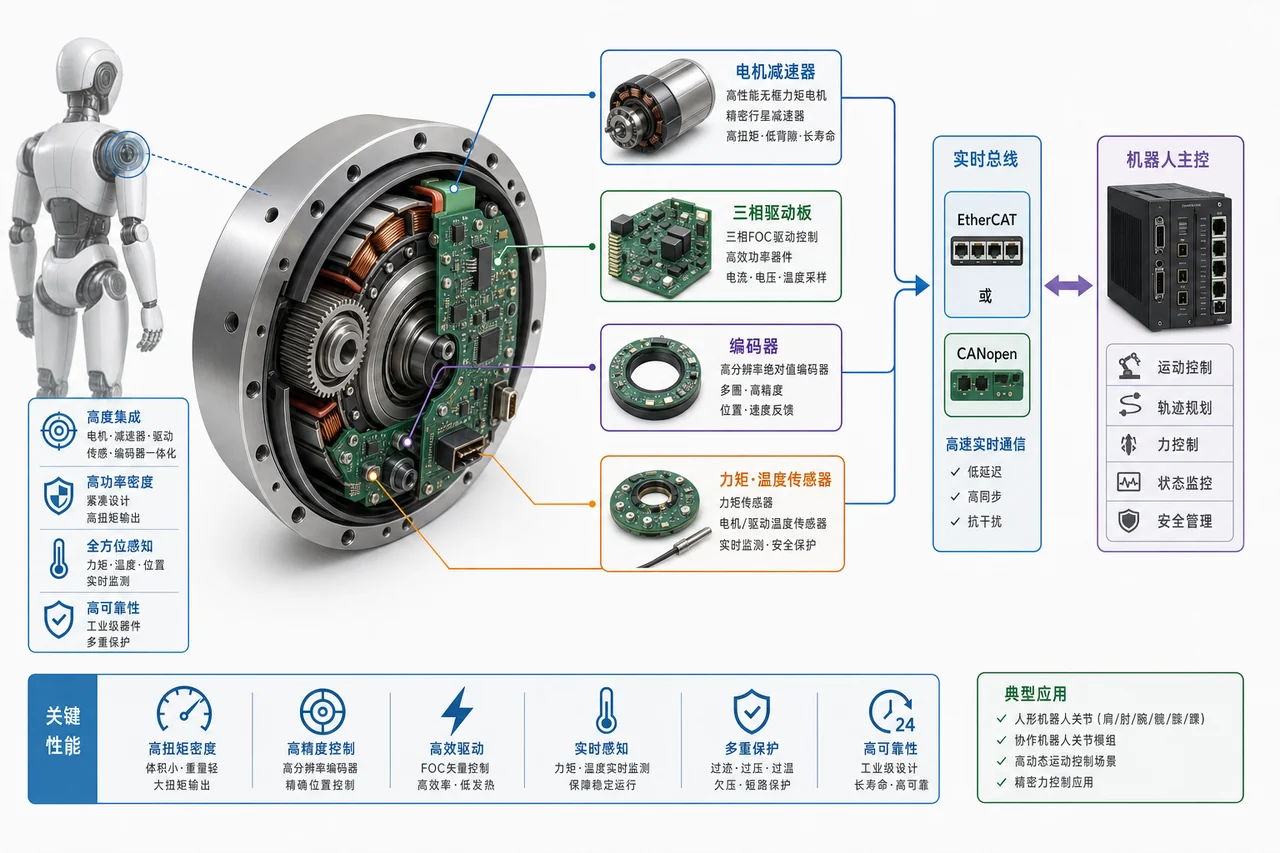

一体化关节常把电机、减速器、编码器、传感器和驱动器塞进同一壳体。电子部分包括功率驱动、实时控制、位置/力矩反馈和通信。
机器人主控 → EtherCAT/CAN/其他实时总线 → 关节控制板 × N 关节控制板 → 三相驱动 → 电机/减速器 → 关节输出 编码器/电流/温度/力矩 ─────────→ 本地闭环与状态上报
| 板卡/模块 | 承担的功能 | 制造端需要盯住什么 |
|---|---|---|
| 三相驱动板 | 驱动关节电机并执行电流/速度控制 | 功率器件、栅极网络、铜面、导热和相线 |
| 实时控制/通信 | 本地控制、时间同步和多轴总线 | MCU/FPGA、收发器、时钟、固件和地址 |
| 编码器接口 | 读取电机侧或输出侧位置 | 连接器、差分/串行接口、屏蔽和校准 |
| 力矩/温度采集 | 读取力矩、应变、温度和电流 | 低噪声模拟前端、传感器绑定和零点校准 |
关节壳体既是结构也是散热路径。PCBA、导热垫、编码器和线束的空间关系要在DFM阶段与机械模型一起审查。
三、从样机转到批量，常见的五个返工问题
3.1 样机飞线和手调无法复制
研发样机可能依赖飞线、手工挑选器件或逐台调参。转量产前必须把这些隐含做法写入BOM、工艺或校准规范，否则批量会出现不可解释差异。
3.2 功率板与关节壳体导热不一致
板形、螺钉、导热材料和壳体加工公差共同决定热路径。首件在真实壳体装配，记录导热材料和扭矩。
3.3 编码器零位与关节序列号错绑
零位/校准与具体机械关节相关。装配后读取关节序列号再写入，回读并保存，不把一块板的参数复制给另一只关节。
3.4 多轴网络地址或时钟配置冲突
单关节通信通过不代表多轴组网稳定。应按机器人拓扑做节点扫描、地址和时间同步测试。
3.5 返修破坏传感器与机械标定
拆装PCBA、编码器或力矩传感器后，相关零点和模组EOL需重做，不能只测电机转动。
四、把设计文件变成可重复交付的PCBA，工程流程怎么走
关节量产从PCBA全检、壳体装配、传感校准到模组EOL逐层建立基线。
- 冻结关节型号、电机、减速器、传感器、板卡、固件、参数和机械版本。
- DFM同时审查功率散热、板形、编码器、力矩采集、线束和装配可达性。
- PCBA完成低压上电、烧录、通信、采样和驱动接口FCT。
- 装入关节壳体，按导热、扭矩和线束工艺作业，绑定板卡与机械序列号。

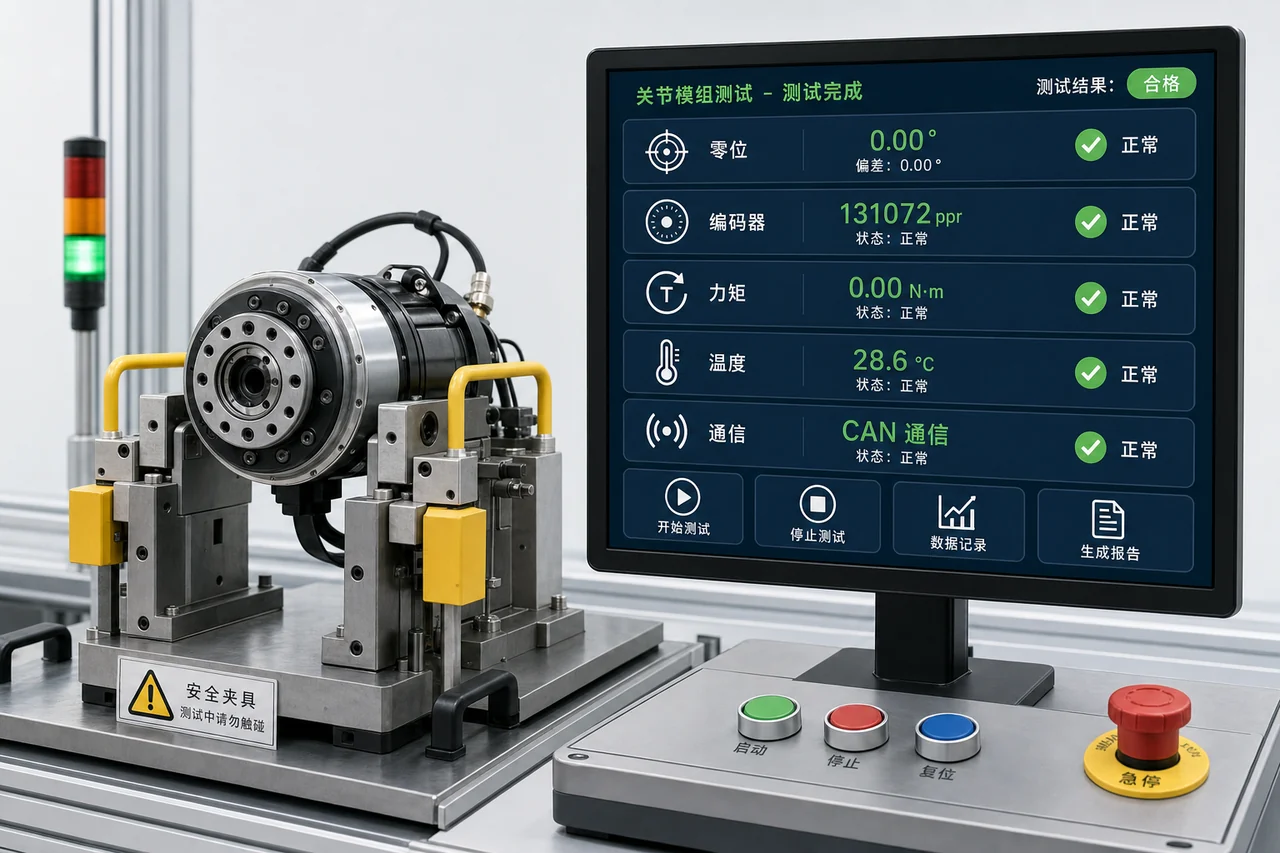

- 模组EOL执行零位、方向、传感、通信、带载/异常和客户定义的动作曲线。
| 验证项目 | 建议做法 | 放行依据 |
|---|---|---|
| 板级通信 | 读取节点、固件、时钟与接口状态 | 按总线与硬件规范 |
| 驱动输出 | 电机模拟器或批准关节电机 | 相序、反馈和保护正确 |
| 编码器/力矩 | 装机后零位与传感校准 | 按模组校准规范 |
| 多轴组网 | 串接规定数量节点扫描与同步 | 无地址冲突，状态稳定 |
| 模组EOL | 在安全台架做动作和异常测试 | 曲线与序列号绑定 |
文章不引用未经官方来源核实的关节功率密度、精度或出货预测，避免把研发目标写成现有量产能力。
4.1 把工程样机翻译成可执行的量产版本
人形机器人关节伺服驱动板在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结电机与减速器、母线和相电流、功率级、编码器和力矩传感器、制动器、多轴总线、散热和控制参数。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。
4.2 工艺路线要覆盖SMT、DIP/THT和成品装配
工单不能在回流焊后就结束。围绕功率与控制器件贴装、连接器和母排装配、导热材料、编码器和传感器线束、壳体及关节模组总装，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。
4.3 治具验收看的是覆盖率和可重复性
人形机器人关节伺服驱动板的FCT建议围绕电机台架、编码器零位、相电流、力矩或应变输入、制动器、总线同步、故障注入、温升和模组EOL建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。
4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”
项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联功率器件和传感器批次、硬件版、控制参数、驱动板号、电机与减速器号、零位、台架和返修记录。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。
4.5 放量不是把试产工单简单复制几十次
按关节规格与自由度管理物料和参数，先稳定单关节零位、力矩与通信，再转向多关节同步和整机装配批次。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。
完成上述五项后，人形机器人关节伺服驱动板采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。
五、采购和研发如何判断一家代工厂能不能接住项目
询价不能只比较单板加工价。关节模组询价要区分工程样机、试产和量产，并说明机械件、传感器和校准台架由谁提供。
- 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
- 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
- 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
- ODM和纯代工分开谈：ODM可参与驱动、采集、通信、结构配合和样机；运动算法、减速器、电机、传感模型和整机安全由客户主导。
针对人形机器人关节伺服驱动板，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。
六、人形机器人关节伺服驱动板采购常见问题
6.1 人形机器人关节板现在适合做大批量吗？
不同客户阶段差异很大。更现实的是先建立多版本小中批量与快速爬坡能力，量产预测以客户项目为准。
6.2 关节驱动板能沿用工业伺服板吗？
控制原理有共通，但体积、导热、总线、传感和机械集成不同，需要重新验证。
6.3 编码器校准在PCBA厂还是关节厂做？
可按交付边界决定。若交付完整关节模组，建议在合装后校准；只交PCBA则提供接口FCT和可追溯中间状态。
6.4 询价需要三维结构吗？
需要。关节电子与壳体、导热、编码器和线束高度耦合，只有二维板图无法完成装配DFM。
附录：术语、参考标准与站内延伸阅读
| 术语 | 白话解释 |
|---|---|
| 一体化关节 | 把电机、减速器、传感器和驱动器集成在一个模组 |
| 编码器 | 测量电机或关节位置、速度的传感器 |
| 力矩传感 | 测量关节输出或结构受力的传感链 |
| 零位 | 关节位置测量的机械/电气参考点 |
| 时间同步 | 让多关节节点使用一致时间基准协调动作 |
参考标准与官方资料
- 工信部人形机器人指导意见：人形机器人执行器、传感和产业方向
- 工信部指导意见解读：机器肢、灵巧手、控制与高精度传感
- IFR World Robotics 2025：全球工业与服务机器人统计背景
站内延伸阅读
如需评估人形机器人关节驱动、编码器采集或模组电子组装，可提交电机、结构、传感、总线和EOL资料。
