一、为什么现在要单独谈ERV/HRV新风机组控制板
欧盟Regulation 1253/2014针对通风机组设定生态设计要求，覆盖住宅和非住宅通风设备。对设备厂而言，能效不只由换热芯体决定，EC风机调速、旁通、过滤器状态和传感控制也影响整机运行。
ERV和HRV常被统称为热回收新风，但不同机型在潜热/显热交换、风机数量、旁通、加热和传感器配置上不同。控制板量产应使用机型配置表，避免“一块万能板”在装配端临时改线。
本文的市场与标准口径来自EU Regulation 1253/2014和EU EPBD 2024/1275；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。
二、ERV/HRV新风机组控制板不是一块“通用控制板”：先拆板卡与信号链

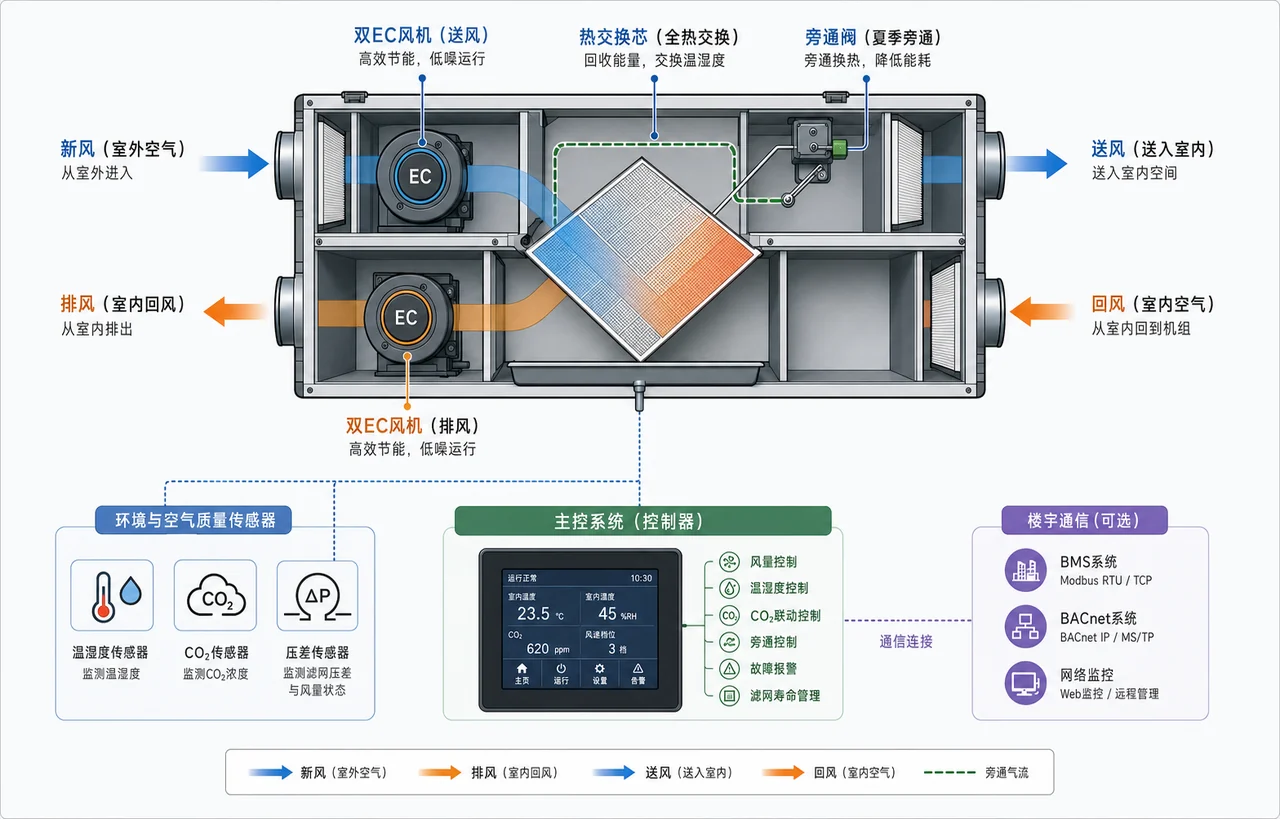

典型机组含送风/排风两路EC风机、热交换芯体、旁通或防冻装置、过滤器、温湿度/CO2等传感器以及有线或联网控制。
室外风/回风 → 过滤/热交换 → 送风/排风 温湿度/CO2/压差/门状态 → 主控板 → 双EC风机/旁通阀/加热 用户面板/Modbus/BACnet/Wi-Fi ↔ 运行模式与告警
| 板卡/模块 | 承担的功能 | 制造端需要盯住什么 |
|---|---|---|
| 主控板 | 运行模式、风量平衡、旁通、防冻和告警 | MCU、继电器/高低边、固件与机型参数 |
| EC风机接口 | 输出调速并读取转速/故障 | PWM/0-10V/通信接口、隔离和长线保护 |
| 传感采集板 | 温湿度、CO2、压差和过滤器状态 | 传感器批次、校准、供电和逐通道测试 |
| 显示/联网板 | 面板、楼宇通信和远程维护 | 连接器、显示装配、RS485/以太网/Wi-Fi配置 |
商用机组线束长、风机与加热负载多，板级FCT后还需装箱或整机复验，确认风机方向、传感位置和旁通阀动作。
三、从样机转到批量，常见的五个返工问题
3.1 送排风通道或风机方向错配
双风机接口相似，接反会破坏风量平衡。FCT逐路输出，装机后核对风向、转速反馈和机型参数。
3.2 0-10V/PWM/通信接口版本混料
不同风机可能使用不同调速和反馈方式。硬件、固件、线束与标签按机型配置，不能只看连接器相同。
3.3 空气质量传感器受工艺挥发物影响
CO2、VOC等传感器可能对胶水、清洗或包装挥发物敏感。按器件资料安排后装、通风与校准，避免直接全板涂覆。
3.4 继电器负载和强弱电间距
加热、阀和电机接口可能与低压传感同板。波峰焊和装配需保持强弱电分区，等效负载测试按客户规范。
3.5 装入控制箱后通信和传感漂移
线束、接地和风道位置会改变EMC与传感环境。控制箱或整机EOL应复测传感、风机和楼宇通信。
四、把设计文件变成可重复交付的PCBA，工程流程怎么走
新风控制板量产以机型配置、双风机联动和传感器管理为核心。
- 建立机型、风机接口、传感器、执行器、楼宇协议、固件和参数矩阵。
- DFM核对强弱电、EC风机接口、继电器/端子、传感器禁区和测试点。
- SMT/DIP后逐口模拟传感、风机命令/反馈、阀/继电器与通信。
- 装入控制箱或机组后按线束图连接，复核风向、旁通、过滤器和面板。

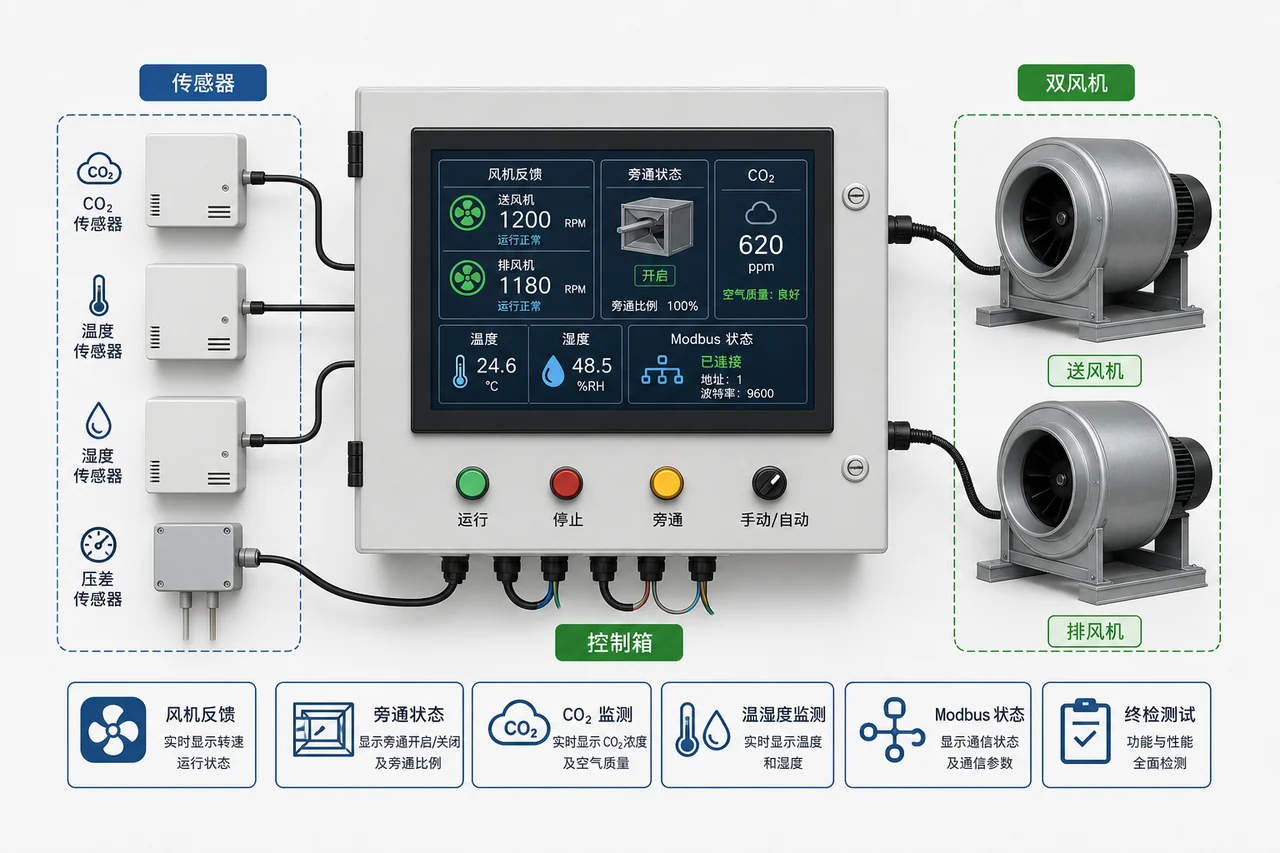

- EOL执行模式切换、双风机、传感、告警、掉电恢复和联网测试。
| 验证项目 | 建议做法 | 放行依据 |
|---|---|---|
| 双风机接口 | 逐路给定调速并读取反馈/故障 | 送排风通道与机型配置一致 |
| 传感采集 | 模拟温湿度、CO2/压差等信号 | 读数和诊断按产品规范 |
| 阀/继电器 | 等效负载验证旁通、加热等输出 | 动作顺序和反馈正确 |
| 楼宇通信 | Modbus/BACnet等模拟器读写 | 地址、点表和版本一致 |
| 整机模式 | 装机后切换自动、旁通、防冻等模式 | 按状态机执行且告警正确 |
文章不宣称某一换热效率、风量或噪声值，这些由整机和测试条件决定；PCBA制造重点是接口、版本与EOL一致性。
4.1 把工程样机翻译成可执行的量产版本
ERV与HRV新风机组控制板在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结双风机规格、旁通阀和电加热接口、温湿度及CO2等传感器、过滤器状态、楼宇通信、机组和地区配置。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。
4.2 工艺路线要覆盖SMT、DIP/THT和成品装配
工单不能在回流焊后就结束。围绕主控和驱动器件贴装、继电器及端子波峰焊、传感器接口检查、线束、显示面板、控制箱和整机装配，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。
4.3 治具验收看的是覆盖率和可重复性
ERV与HRV新风机组控制板的FCT建议围绕双风机调速反馈、旁通阀、温湿度及空气质量模拟、过滤告警、加热互锁、Modbus或楼控点表建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。
4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”
项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联继电器和传感器批次、固件参数、点表、控制板和面板号、机组序列号、EOL及维修记录。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。
4.5 放量不是把试产工单简单复制几十次
按住宅或商用机组、风量段和楼控协议管理变体，在整机风道中完成联调后再按项目订单排产。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。
完成上述五项后，ERV与HRV新风机组控制板采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。
五、采购和研发如何判断一家代工厂能不能接住项目
询价不能只比较单板加工价。询价要提供风机、阀、加热、传感器、楼宇协议、机型参数和整机线束，不只给主板BOM。
- 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
- 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
- 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
- ODM和纯代工分开谈：ODM可参与主控、风机接口、传感与联网硬件；空气处理、风道、换热、防冻和建筑控制策略由暖通设备方主导。
针对ERV与HRV新风机组控制板，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。
六、ERV/HRV新风机组控制板采购常见问题
6.1 ERV和HRV控制板有什么区别？
行业用词可能因市场不同。板卡差异取决于热交换芯体、旁通、防冻、加热和传感配置，应按机型而不是简称判断。
6.2 EC风机能否直接接继电器调速？
EC风机通常使用PWM、0-10V或通信等方式调速，具体按风机接口；继电器更多用于供电或其他执行器。
6.3 CO2传感器适合直接贴在主板上吗？
可集成也可分板。需要考虑气流位置、热源、污染、校准和维护，不能只为省线束决定。
6.4 询价要提供楼宇点表吗？
若FCT要验证Modbus/BACnet等通信，需要提供寄存器/点表、地址和异常状态；否则只能测物理接口。
附录：术语、参考标准与站内延伸阅读
| 术语 | 白话解释 |
|---|---|
| ERV | 能量回收通风设备，具体是否回收显热/潜热取决于换热芯体 |
| HRV | 热回收通风设备，常强调显热回收 |
| EC风机 | 集成电子换相和调速控制的风机 |
| 旁通 | 在适当工况绕过换热芯体直接送排风 |
| IAQ | Indoor Air Quality，室内空气质量 |
参考标准与官方资料
- EU Regulation 1253/2014：通风机组生态设计适用范围与要求
- EU EPBD 2024/1275：建筑能源性能与技术系统背景
- IEC 61131-9:2022：如采用IO-Link传感接口时的标准化通信参考
