一、为什么现在要单独谈数据中心EC风机与液冷泵驱动板
IEA预计数据中心用电需求到2030年前后显著增加，AI服务器是主要增量之一。更高的算力密度把散热从机房辅助系统推到机柜和设备内部，EC风机、循环泵和阀门控制器随设备重复部署。
这类控制板不是简单的“电机转起来”。上位机需要读转速、温度、电流和故障，风机或泵还要在不同工况下调速。批量问题通常来自功率器件热路径、传感反馈、连接器和带载测试的一致性。
本文的市场与标准口径来自IEA Energy and AI和IEA Energy Demand from AI；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。
二、数据中心EC风机与液冷泵驱动板不是一块“通用控制板”：先拆板卡与信号链
EC风机通常把电机和电子换相集成在一起，液冷泵可能采用内置或外置驱动。板卡共同点是电源转换、功率驱动、位置/电流反馈、通信与保护。

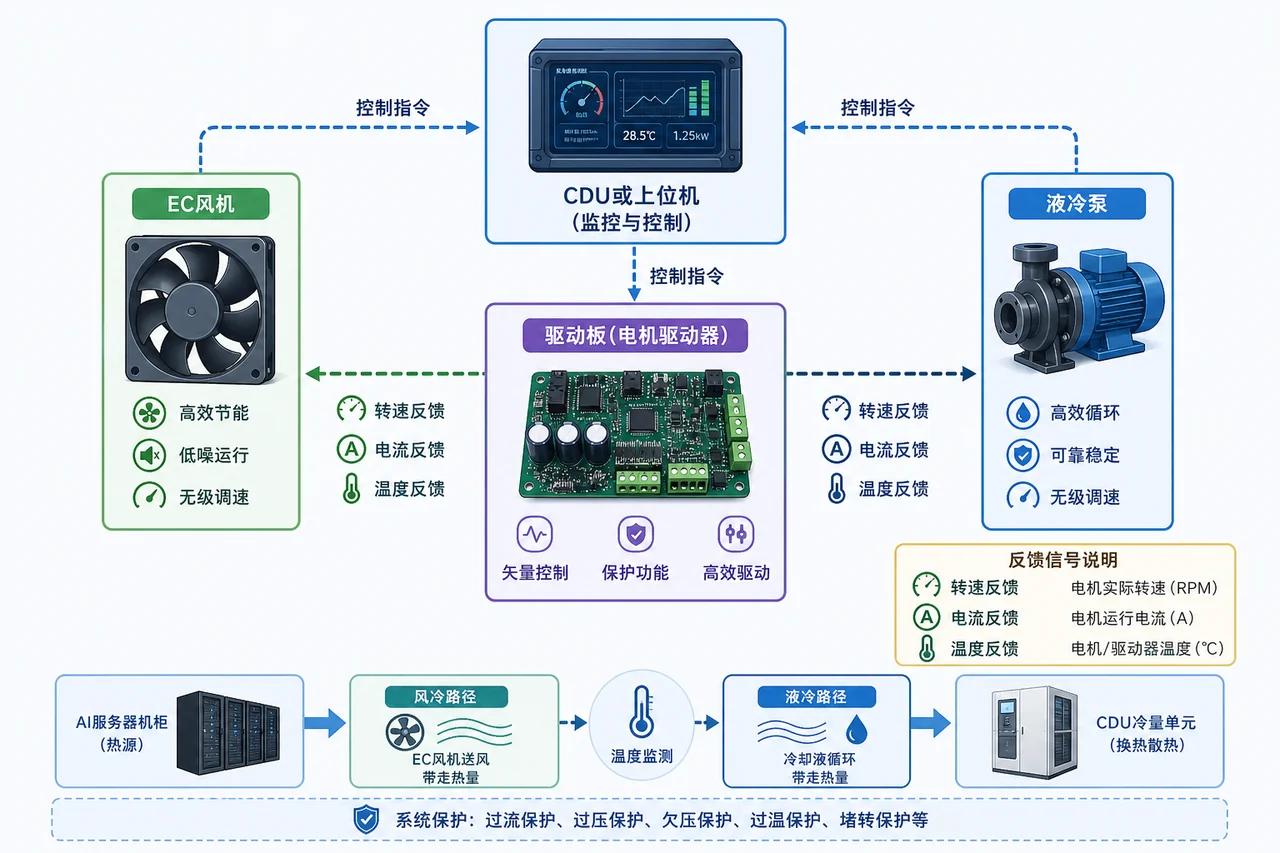

上位机/CDU → PWM/0-10V/RS485/CAN → 驱动控制板 → EC风机/液冷泵
↑ │
转速/电流/温度/故障 ─────┘
| 板卡/模块 | 承担的功能 | 制造端需要盯住什么 |
|---|---|---|
| 电源与保护 | 为控制和功率级供电并处理反接/瞬态 | 功率器件、磁性器件、保护件方向与大热容焊点 |
| 电机驱动 | 执行换相、调速和制动/停机 | 栅极网络、功率焊盘、散热界面和相线端子 |
| 反馈采集 | 读取转速、位置、电流和温度 | 采样网络、传感器连接、模拟地和校准测试点 |
| 通信接口 | 接收速度命令并上报状态与故障 | 隔离/非隔离接口、地址、固件和长线保护 |
若驱动板装在电机壳体内，PCBA装配后的导热、灌封、轴承线束和EMI条件都会变化。裸板FCT只能是中间关卡，成品电机带载测试不可省略。
三、从样机转到批量，常见的五个返工问题
3.1 空载能转，带载温升失控
空载电流小，无法暴露功率器件、铜箔、端子和导热界面的薄弱点。量产测试应采用批准的负载点或抽样运行曲线，并记录电流、转速和故障，而不是只听声音。
3.2 传感反馈被开关噪声污染
电流采样和位置反馈靠近高速开关节点。制造端要保证关键阻容、地连接、屏蔽和线束路径与设计一致，返修不得随意拉长栅极或采样飞线。
3.3 连接器和相线装配顺序错误
相线、霍尔、温度和通信接口多时，接错仍可能让电机抖动或反转。连接器应机械防呆，FCT根据机型配置自动判断相序与反馈。
3.4 涂覆/灌封影响散热或传感
防护材料可能覆盖散热接触面、连接器或压力平衡位置。工艺图应明确禁区、材料、固化和返修方式，防护后复测启动与通信。
3.5 多机并联时地址冲突
数据中心常把多台风机或泵接到同一总线。出厂应写入并回读地址或唯一标识，整机装配后进行总线扫描，避免单机正常、组网冲突。
四、把设计文件变成可重复交付的PCBA，工程流程怎么走
建议把风机/泵控制板的放行分为裸板、装机和系统总线三层。
- DFM确认功率区、散热界面、相线/反馈连接器、测试点和装入电机后的可维护性。
- SMT与DIP完成后做电源、短路、通信和传感模拟，烧录与板号自动匹配。
- 将PCBA装入批准电机/泵体，按装配图处理导热、紧固、线束和防护材料。

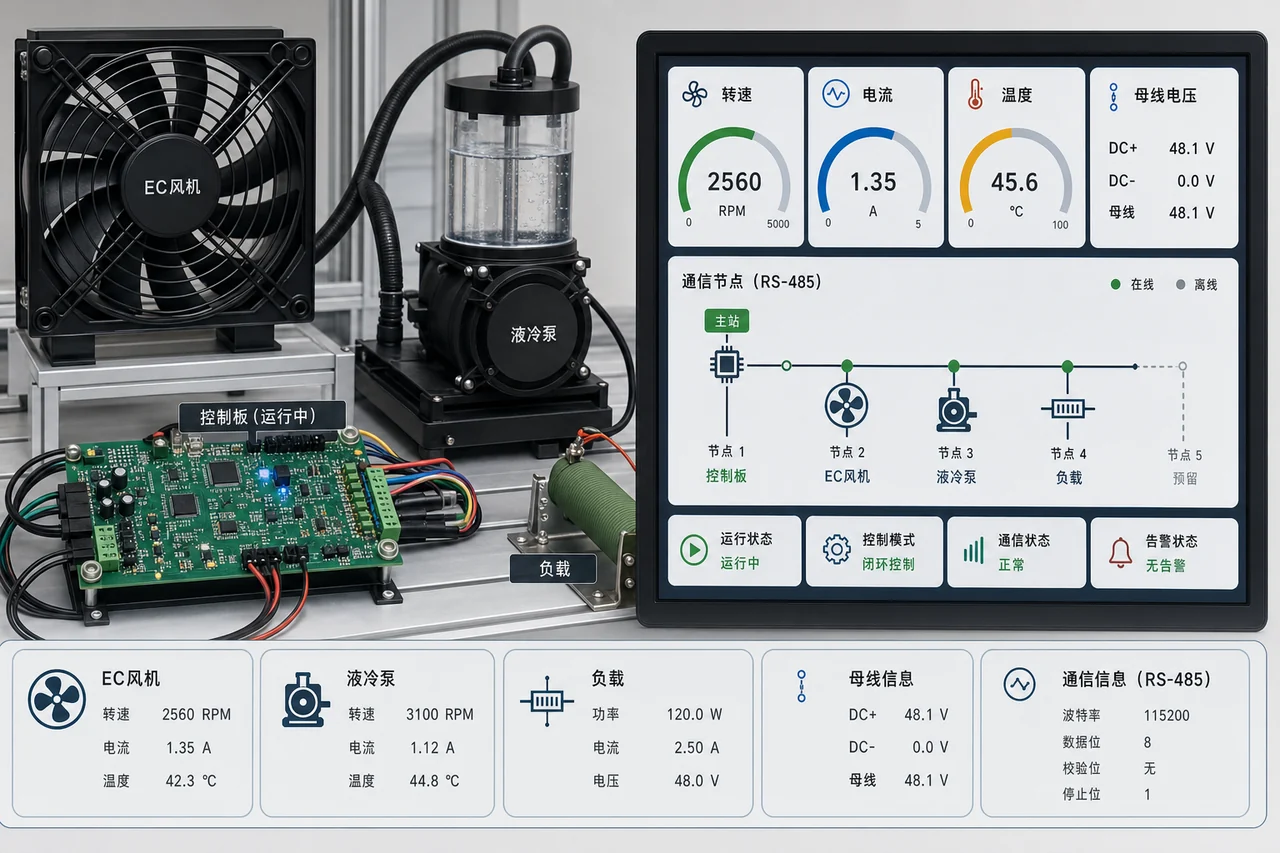

- 执行启动、调速、反馈、堵转/异常和掉电恢复测试，具体场景按客户规范。
- 多机系统抽样做总线扫描、地址和上位机控制，绑定成品序列号与测试曲线。
| 验证项目 | 建议做法 | 放行依据 |
|---|---|---|
| 启动与调速 | 在批准负载下给定多个速度命令 | 转速、方向和反馈符合客户曲线 |
| 反馈采集 | 读取电流、转速、温度和状态 | 与参考仪器及Golden Sample一致 |
| 异常处理 | 按规范模拟堵转、断相、传感或通信异常 | 保护动作和恢复逻辑符合状态机 |
| 通信组网 | 多机挂接并扫描地址、轮询状态 | 无地址冲突和异常丢帧 |
| 装机复验 | 导热/防护工序后重复关键动作 | 功能与装配前一致 |
测试负载和持续时间应由产品设计方根据风险确定。制造方可以建设治具和记录系统，但不自行扩大为设备寿命保证。
4.1 把工程样机翻译成可执行的量产版本
数据中心EC风机与液冷泵控制板在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结电机或泵体平台、驱动功率、调速与反馈接口、总线地址、传感器和上位机点表。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。
4.2 工艺路线要覆盖SMT、DIP/THT和成品装配
工单不能在回流焊后就结束。围绕功率器件和采样电阻贴装、连接器与电感插件、导热材料装配、线束固定及泵体或风机总装，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。
4.3 治具验收看的是覆盖率和可重复性
数据中心EC风机与液冷泵控制板的FCT建议围绕转速或流量负载、PWM或模拟指令、母线通信、堵转与传感故障注入、地址扫描和温升记录建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。
4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”
项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联驱动关键料批次、程序参数、总线地址、板号、风机或泵体号以及设备槽位。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。
4.5 放量不是把试产工单简单复制几十次
依照冷却单元配置拆分风机版和泵版，先关闭带载稳定性与多节点地址冲突，再按机柜数量滚动供货。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。
完成上述五项后，数据中心EC风机与液冷泵控制板采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。
五、采购和研发如何判断一家代工厂能不能接住项目
询价不能只比较单板加工价。风机和泵厂应说明交付裸板、驱动器还是完整电机，并提供电机参数、接口、负载曲线和装机结构。
- 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
- 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
- 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
- ODM和纯代工分开谈：ODM可参与驱动硬件、采集和通信接口开发及样机调试；电机电磁设计、叶轮/泵体、热工性能和控制策略需由整机团队共同确认。
针对数据中心EC风机与液冷泵控制板，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。
六、数据中心EC风机与液冷泵驱动板采购常见问题
6.1 EC风机控制板和普通BLDC板有什么区别？
原理可能同属无刷驱动，但数据中心产品更关注连续运行、上位机通信、多机组网、故障上报和紧凑散热，测试边界不同。
6.2 量产能否只做短时间转动测试？
可以作为全检项目，但还应按风险增加带载、温升或长时间抽样。全检与抽样各解决不同问题。
6.3 驱动板需要三防还是灌封？
由安装位置、冷凝、维护和散热要求决定。材料和工艺应在样机阶段验证，不能在量产临时增加。
6.4 询价要提供哪些电机资料？
至少提供电压/功率范围、相线和传感接口、速度命令、反馈、异常状态机、负载曲线、结构、导热与防护要求。
附录：术语、参考标准与站内延伸阅读
| 术语 | 白话解释 |
|---|---|
| EC风机 | 将电子换相与调速控制集成到电机系统中的风机 |
| 液冷泵 | 驱动冷却液在机柜或CDU回路中循环的泵 |
| 带载测试 | 让电机在接近规定负载下运行，而不是空转 |
| 堵转 | 电机获得驱动命令但转子不能转动的异常状态 |
| 总线扫描 | 在同一通信网络中识别所有节点地址和状态 |
参考标准与官方资料
- IEA Energy and AI：数据中心用电与AI负载增长
- IEA Energy Demand from AI：服务器、基础设施和冷却用电构成
- 欧盟数据中心报告法规：数据中心能耗、温度、水和废热等指标报告
站内延伸阅读
如需评估数据中心EC风机、液冷泵或阀执行器控制板，可提交电机、负载曲线、通信和装机防护资料，先确定板级与成品测试范围。
