一、为什么现在要单独谈AI机柜48V/54V Power Shelf控制板

IEA在《Energy and AI》中指出，全球数据中心用电需求到2030年前后可能较当前水平显著增加。AI机柜功率密度上升后，配电不只是在机柜外加大容量PDU，还要在机柜内部把多只PSU、直流母线、监控和冗余组织成可维护的Power Shelf。

OCP Open Rack V3公开了Power Shelf、48V PSU、Power Monitoring Interface以及相关连接器规格。标准化接口有利于形成批量，但也把制造一致性要求抬高：背板、控制板、PSU插槽、固件和整架标签必须匹配，不能只把每块PCBA分别测通。

本文的市场与标准口径来自IEA Energy and AI和OCP Open Rack V3规格索引；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。

二、AI机柜48V/54V Power Shelf控制板不是一块“通用控制板”：先拆板卡与信号链

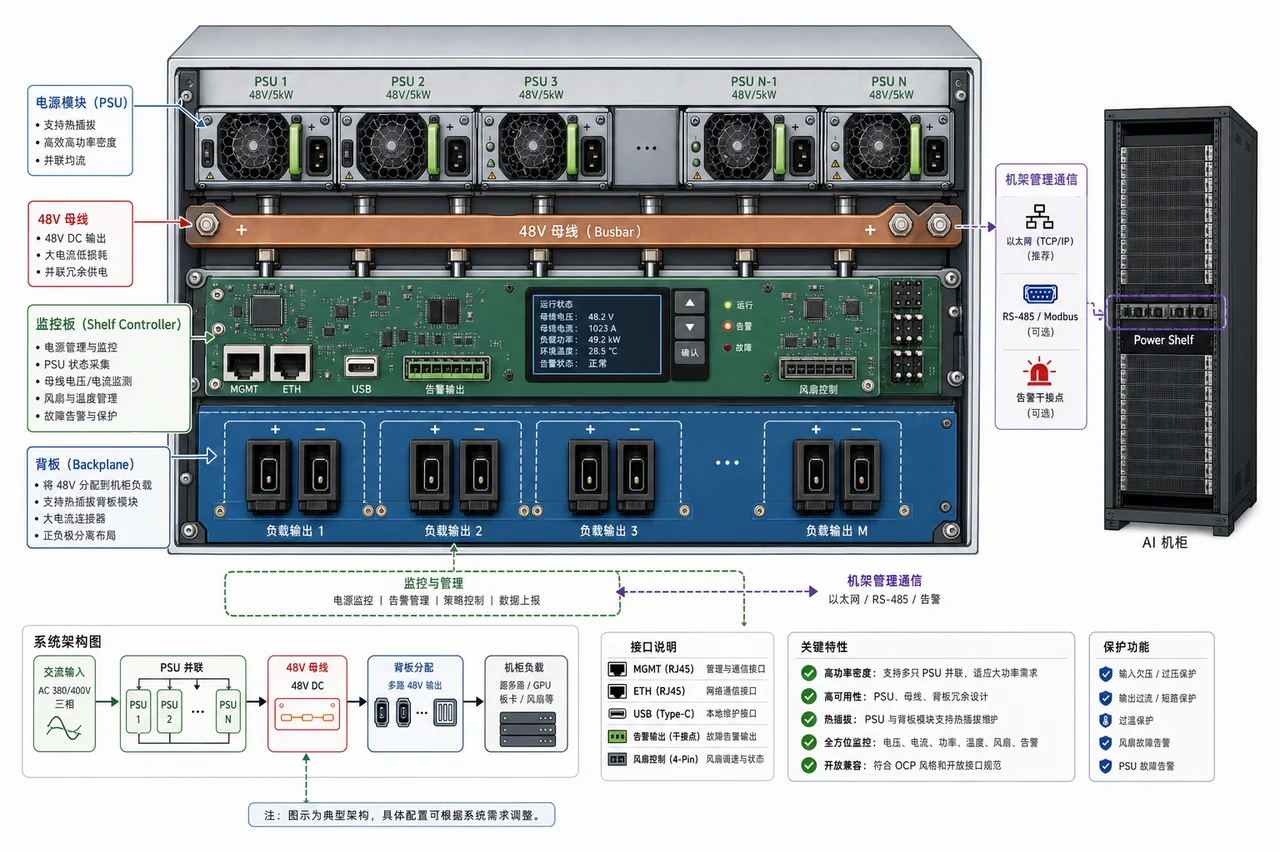

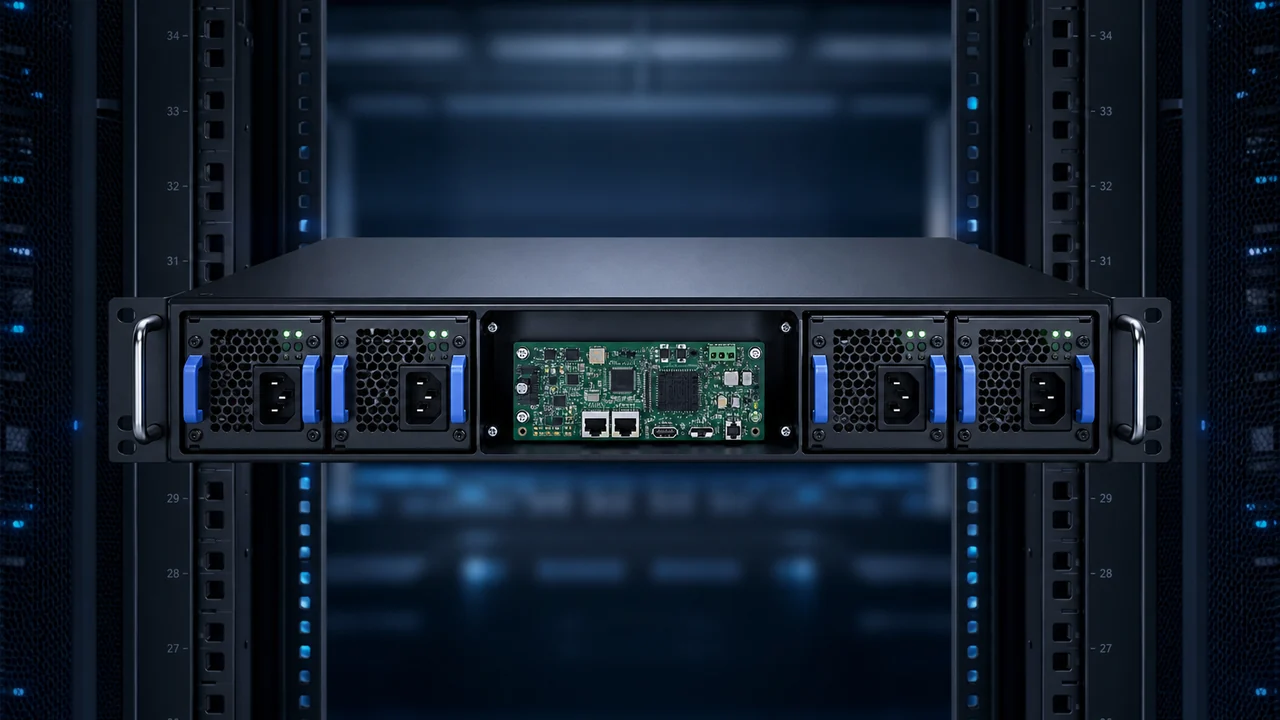

Power Shelf一般由多只可插拔PSU、交流输入和直流输出连接、监控控制板、背板或母排接口组成。控制板本身不承担全部功率转换，却负责模块识别、状态汇总、告警和机架通信。

AC输入 → 多只PSU并联/冗余 → 48V/54V直流母线 → IT负载
              │                 │
       PSU状态/均流信息 → Shelf监控板 → PMI/Modbus/CAN/以太网 → 机架管理

Power Shelf真正的交付对象通常不是一块控制板，而是“控制板+背板+连接器+线束+机架结构+测试软件”。若客户只外发PCBA，也应说明板子装入整架后的插拔和管理接口验证由谁完成。

三、从样机转到批量，常见的五个返工问题

3.1 PSU单模块合格，装到Shelf里却不能协同

多模块系统可能因地址、管理总线、固件或时序出现冲突。整架FCT要逐槽识别PSU、读取状态并模拟掉电或拔插，不能只把控制板与一只模块通讯一次。

3.2 大连接器共面度与插拔力失控

背板和电源连接器承受多次插拔，焊接和结构公差相互影响。首件要使用配对连接器或结构治具检查共面、位置和插入力，避免装配时强行校正造成焊盘受力。

3.3 辅助电源噪声影响管理通信

PSU开关噪声、风扇和管理总线共处狭小空间。布局已经由客户设计确定，制造端需要保证磁性器件、屏蔽、接地弹片和滤波器件不漏装、不反向，线束也不能跨越敏感区。

3.4 热插拔与上电顺序没进测试

正常上电通过不代表拔插、单模块掉线和冗余切换正确。测试软件应覆盖客户定义的状态转换，并记录每个槽位的响应和告警。

3.5 控制板、背板和结构版本混配

机架产品常同步修改连接器、钣金和固件。工单应使用整机配置号，而不是各部门独立的板号；包装前扫码确认全部子件版本。

四、把设计文件变成可重复交付的PCBA，工程流程怎么走

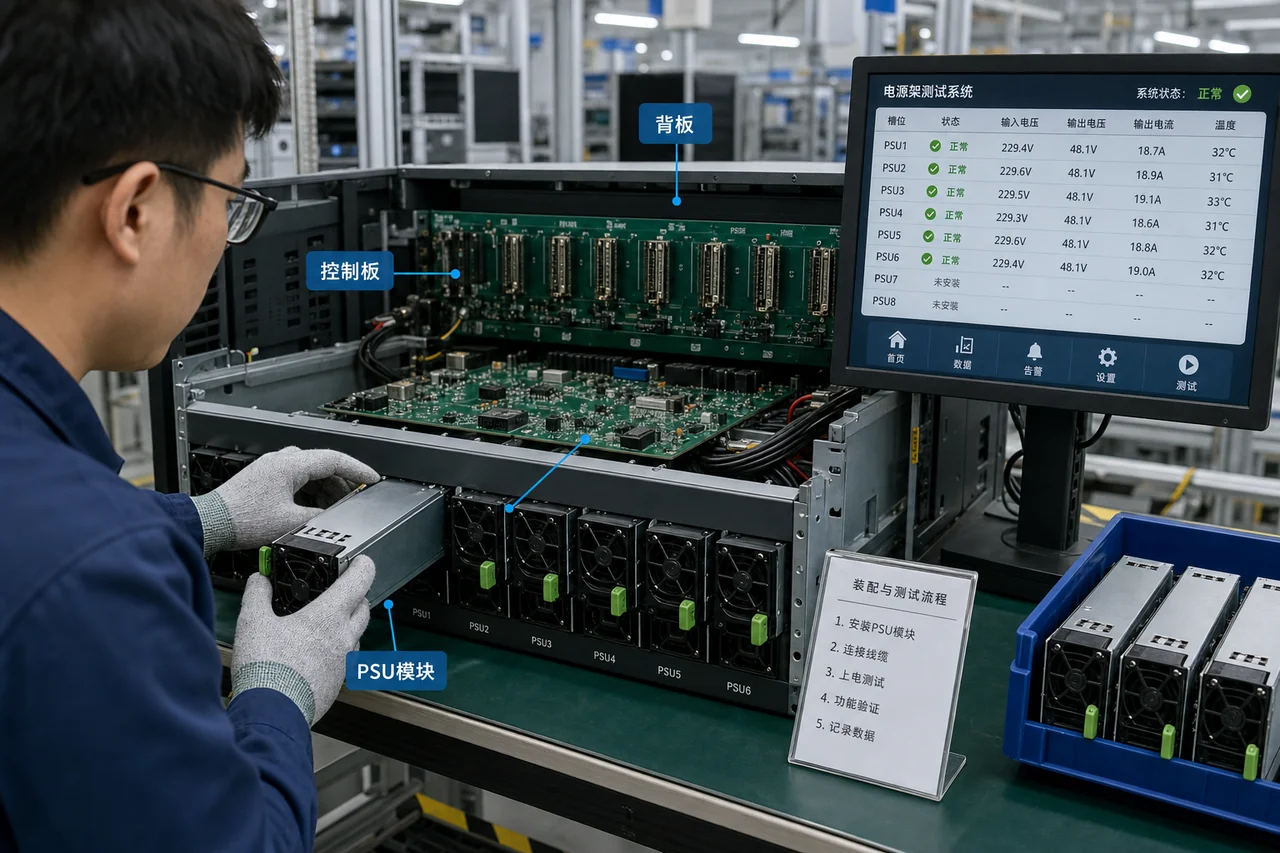

Power Shelf适合采用“子板测试—背板装配—模块插入—整架状态机测试”的分层流程，问题可以在最靠前的工站被定位。

1. DFM阶段同时审查控制板、背板、连接器、结构和风道，确认测试点与装配后可访问性。
2. SMT与DIP阶段分别控制细间距管理器件和大连接器/磁性器件的工艺窗口，关键连接器使用结构定位。
3. 子板完成上电、通信、风扇和状态输入FCT，烧录文件与板号自动匹配。
4. 整架组装按扭矩、线束、接地和插槽顺序作业，扫码绑定控制板、背板和结构版本。
5. 插入批准的PSU或模拟器，逐槽执行识别、状态读取、告警、拔插/掉线和管理接口测试。

Power Shelf涉及高能量电源系统。量产FCT的安全联锁、接地、放电等待和操作权限应由客户与制造方共同确认，不能把研发台架直接复制到生产线。

4.1 把工程样机翻译成可执行的量产版本

AI机架Power Shelf控制板在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结母线与辅助电源接口、PSU数量和版本、PMI或管理通信、背板连接器及机架槽位定义。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。

4.2 工艺路线要覆盖SMT、DIP/THT和成品装配

工单不能在回流焊后就结束。围绕细间距管理器件贴装、大电流连接器和端子装配、背板压接、散热界面与机架线束组装，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。

4.3 治具验收看的是覆盖率和可重复性

AI机架Power Shelf控制板的FCT建议围绕PSU仿真或实物槽位、管理通信、告警与冗余切换、风扇控制、槽位扫描和功耗记录建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。

4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”

项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联控制板、背板、PSU槽位、固件、配置文件、机架序列号和整架测试日志。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。

4.5 放量不是把试产工单简单复制几十次

先按机架配置做工程样机和小批整架验证，确认连接器装配与多槽位通讯节拍后再按数据中心项目滚动排产。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。

完成上述五项后，AI机架Power Shelf控制板采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。

五、采购和研发如何判断一家代工厂能不能接住项目

询价不能只比较单板加工价。应明确交付是控制板、全套PCBA还是可插PSU的整架，并提供配对连接器、模块样机或总线模拟器。

• 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
• 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
• 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
• ODM和纯代工分开谈：ODM可以参与监控板、管理接口和测试软件开发；PSU功率拓扑、母线、冗余、OCP适配和整架安全由电源产品责任方主导。纯代工则以批准设计和测试规范为边界。

针对AI机架Power Shelf控制板，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。

六、AI机柜48V/54V Power Shelf控制板采购常见问题

6.1 Power Shelf和智能PDU有什么区别？

智能PDU主要在机柜交流配电和逐路计量侧；Power Shelf通常位于机架内部，将多个PSU组织成直流供电单元，并管理模块状态和直流母线。

6.2 能否只测试监控板，不插PSU？

可以做板级放行，但需要PSU模拟器覆盖接口；最终仍建议用批准模块做整架测试，验证槽位、插拔和管理总线。

6.3 背板为什么也要做结构治具？

大连接器位置误差会影响插拔和焊点受力。仅检查电气连通不能发现共面度、孔位与机架公差问题。

6.4 询价需要哪些资料？

需要各子板Gerber/BOM、连接器和结构图、PSU接口、管理协议、固件、整架配置表、FCT状态机、安全联锁和交付边界。
