一、为什么现在要单独谈1500V光伏汇流箱监测板

2026年发布的IEC 61439-8把光伏用低压成套开关设备单独列出，覆盖最高1500V直流的光伏成套装置及其设计验证。标准关注的是整套设备，不只是某一块监测板，但它释放了一个清晰信号：汇流、保护、控制和监测需要作为系统一起验证。

汇流箱监测板通常不会直接承担主功率汇流，却紧贴高压铜排、熔断器、SPD和开关。它既要读很小的传感信号，又要承受现场共模干扰。量产时最容易出问题的，不是MCU能否运行，而是隔离边界、端子、线束和整箱接地有没有按同一套资料执行。

本文的市场与标准口径来自IEC 61439-8:2026和IEC TS 62786-2:2026；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。

二、1500V光伏汇流箱监测板不是一块“通用控制板”：先拆板卡与信号链

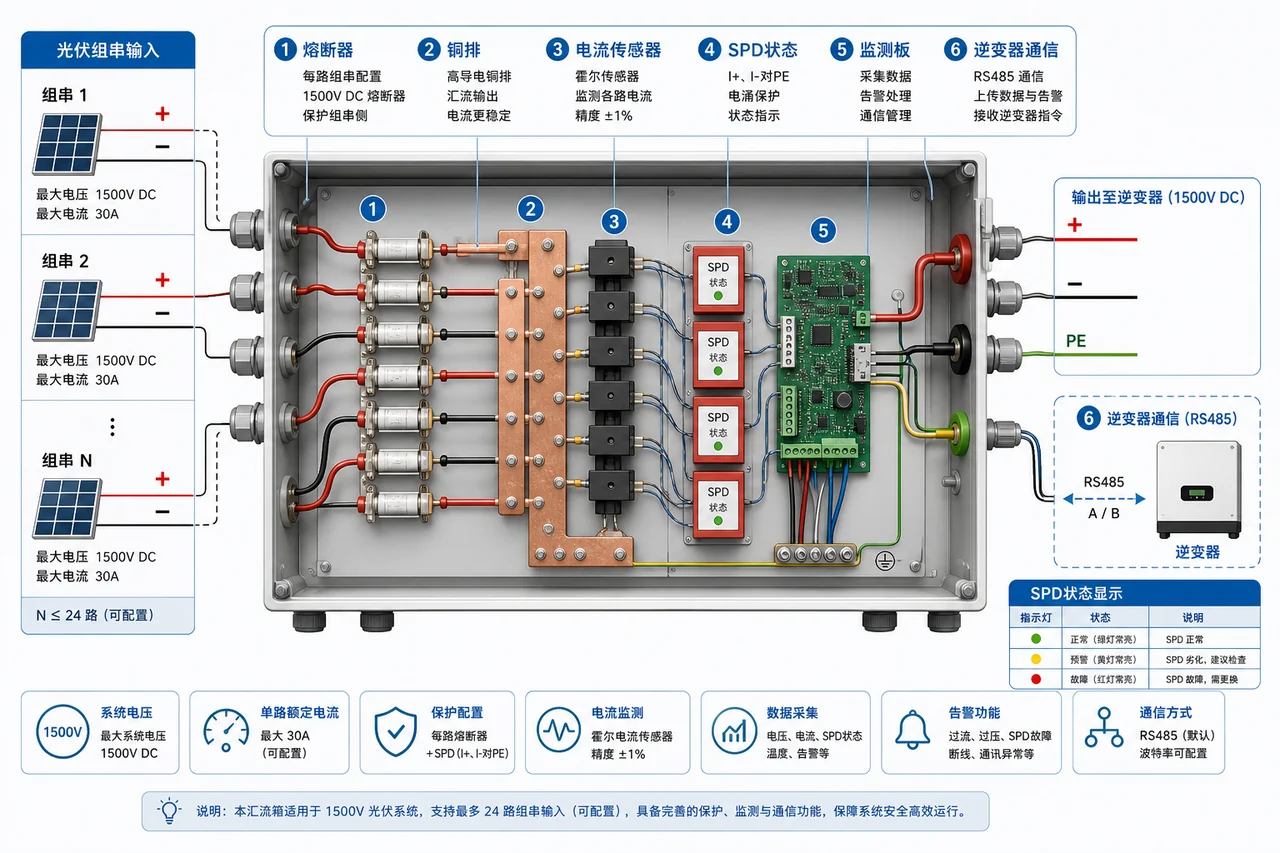

典型监测链从组串电流传感器开始，还会读取SPD遥信、熔断器或开关状态、箱内温度与绝缘相关信号，再通过隔离通信上传。是否集成弧光检测取决于产品路线。

PV组串 → 熔断/汇流铜排 → 直流输出
   │          │
电流传感器  SPD/开关/温度状态
   └────→ 采集与隔离 → MCU诊断 → RS485/CAN/以太网 → 逆变器/监控平台

如果监测板与铜排、传感器和SPD装在同一箱体，线束长度和走向会改变噪声环境。板级测试应与整箱FCT配套，尤其是多通道顺序和地址配置，不能在装箱后靠人工逐根猜线。

三、从样机转到批量，常见的五个返工问题

3.1 隔离边界被拼板和返修破坏

高低压分区、开槽和板边距离应与设计文件一致。拼板拉条、工艺边、返修飞线和多余焊锡都可能侵入绝缘路径，制造评审要把这些区域设为受控禁区。

3.2 多路通道顺序接反

组串通道多且连接器相似，坐标、丝印和线束编号一处不一致，就会让监控平台把异常定位到错误组串。FCT应按连接器逐通道注入，并与软件地址表核对。

3.3 传感器与采集板各自合格、组合后偏移

霍尔、分流或其他传感方案的输出范围和零点取决于整套设计。制造端不能脱离传感器只判定ADC数值，应使用客户批准的模拟器或真实传感器建立基线。

3.4 SPD状态能读但浪涌后通信失效

遥信输入与通信线都可能把现场瞬态带到控制板。保护器件方向、接地和隔离电源需按图装配，整箱测试要覆盖通信恢复与故障记录，而不只是上电一次。

3.5 户外防护工序遮住测试和散热位置

涂覆、灌封或密封应先定义禁涂区、连接器保护、固化和返修方式。没有工艺图时不能凭经验全板喷涂，否则可能污染端子或改变散热接触。

四、把设计文件变成可重复交付的PCBA，工程流程怎么走

汇流箱监测板量产建议按“通道表—板级采集—整箱接线—通信上传”四层验证，每层都有可追溯结果。

1. DFM核对隔离开槽、高压禁区、端子方向、多通道丝印、测试点和箱体固定孔。
2. SMT阶段锁定采样、隔离和通信关键物料；DIP阶段为端子、隔离电源和大插件建立独立焊接首件。
3. 板级FCT逐通道注入电流/状态信号，核对零点、通道顺序、告警与通信帧。

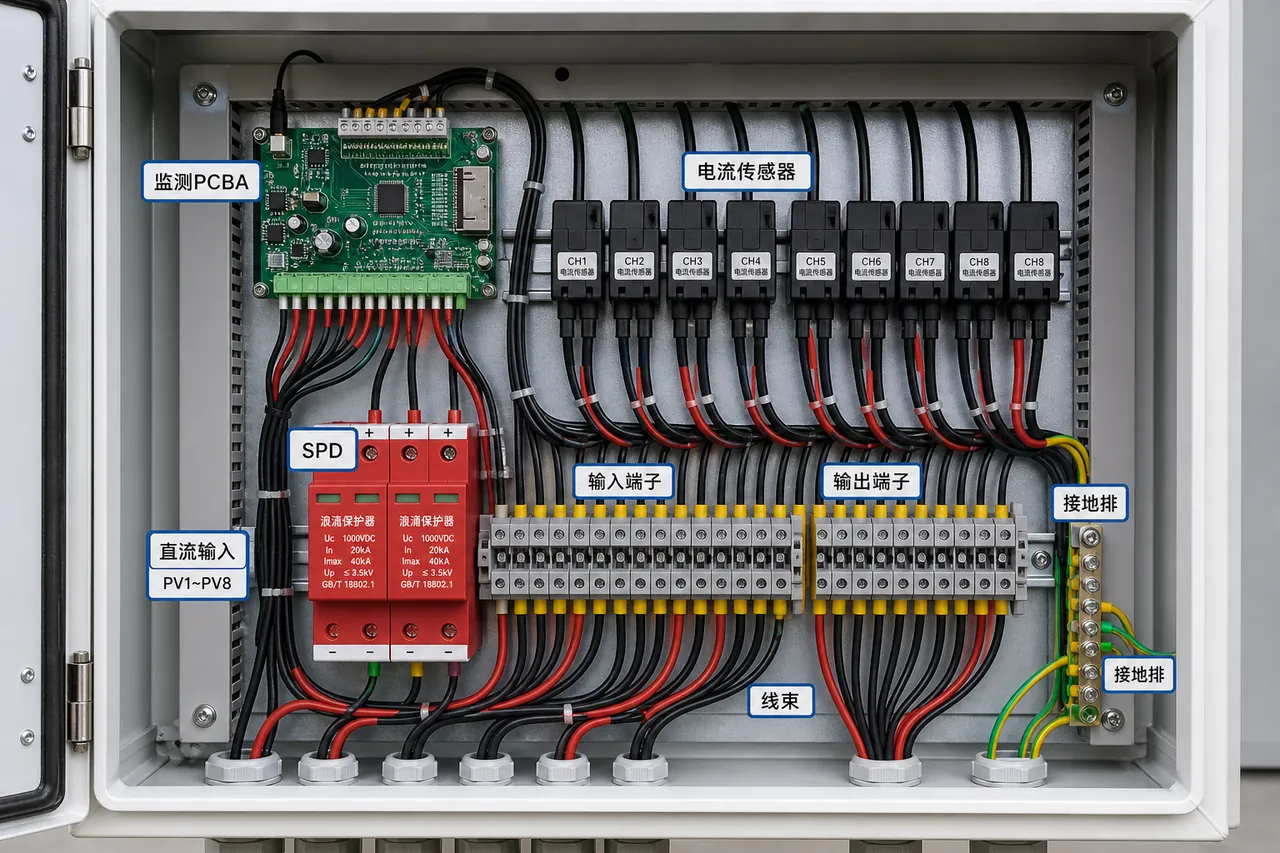

4. 装箱后按线束表接入传感器、SPD、开关和通信，复核接地与线束隔离。
5. 整箱终检读取全部通道，验证地址、告警、掉电恢复和序列号；户外防护工序后再做复验。

弧光检测、绝缘监测等功能对算法和系统条件敏感，制造方只能按客户提供的校准与故障样本测试，不应自行声明检测性能。

4.1 把工程样机翻译成可执行的量产版本

光伏汇流箱监测板在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结系统直流等级、组串路数、电流传感器量程、SPD状态接口、通信点表和箱体电气图。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。

4.2 工艺路线要覆盖SMT、DIP/THT和成品装配

工单不能在回流焊后就结束。围绕采样与隔离器件贴装、端子和熔断器座插件、母排邻近区清洁、接地与整箱线束装配，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。

4.3 治具验收看的是覆盖率和可重复性

光伏汇流箱监测板的FCT建议围绕多路电流模拟、SPD触点、绝缘监视或接地故障接口、RS485通信、告警和地址写入建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。

4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”

项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联传感器批次与校准系数、通信地址、点表版本、箱体号、线束号以及现场方阵编号。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。

4.5 放量不是把试产工单简单复制几十次

根据组串路数和项目电压平台建立配置表，先验证多通道一致性和整箱接线，再转入项目批量。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。

完成上述五项后，光伏汇流箱监测板采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。

五、采购和研发如何判断一家代工厂能不能接住项目

询价不能只比较单板加工价。询价时应说明是只做监测板，还是连传感器、线束、端子、铜排附件和箱体一起交付；两种模式的测试责任差别很大。

• 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
• 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
• 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
• ODM和纯代工分开谈：ODM可参与采集前端、隔离通信、硬件平台和样机箱联调；短路耐受、绝缘配合、弧光算法和整套成套验证由产品责任方确定。

针对光伏汇流箱监测板，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。

六、1500V光伏汇流箱监测板采购常见问题

6.1 1500V汇流箱监测板本身都承受1500V吗？

不一定。监测板可能通过传感器和隔离电路读取高压系统状态，板上不同区域承受的电压不同。不能仅凭系统额定电压推导每个器件或测试点的要求。

6.2 多路电流采集是否需要逐通道校准？

取决于传感方案和精度目标。即便不逐板校准，也应逐通道验证顺序、零点和响应，并使用客户批准的判据。

6.3 汇流箱监测板可以只做板级FCT吗？

可以作为中间放行，但整箱线束、传感器、接地和通信会影响最终结果，成套交付应增加整箱终检。

6.4 需要提供哪些成套资料？

除了PCBA文件，还应提供系统单线图、通道表、传感器规格、线束表、箱体装配图、接地要求、通信协议、校准与故障注入规范。

附录：术语、参考标准与站内延伸阅读

参考标准与官方资料

• IEC 61439-8:2026：光伏用低压成套开关设备的设计和验证范围
• IEC TS 62786-2:2026：光伏系统保护、控制、通信和并网要求
• IEC 63112:2021：光伏阵列接地故障保护设备的安全与功能
