一、为什么现在要单独谈光伏跟踪器控制板

IEA统计显示，2025年全球新增可再生能源装机约800GW，其中光伏超过600GW。大型地面电站扩张后，跟踪支架不是按“台”孤立采购，而是沿阵列成排部署，控制器、驱动器和传感节点因此具有明显的数量放大效应。

跟踪器的电子部分看似不复杂，却长期暴露在温变、潮气、雷电感应和电机冲击电流中。样机在实验室转得动，只能说明逻辑跑通；能否在一批控制箱里保持同样的方向判断、限位动作和通信状态，才是PCBA量产要解决的问题。

本文的市场与标准口径来自IEA Global Energy Review 2026和IEC 62817；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。

二、光伏跟踪器控制板不是一块“通用控制板”：先拆板卡与信号链

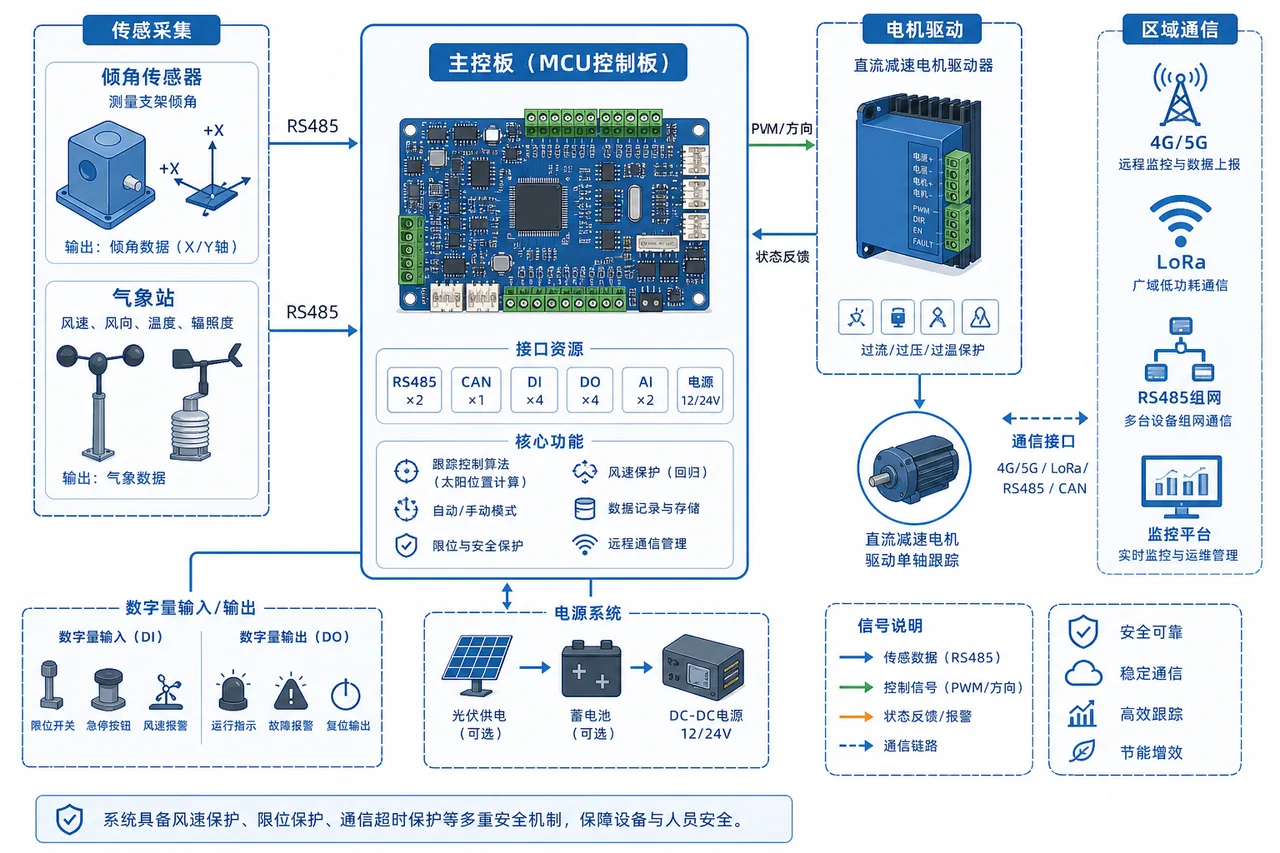

常见系统包含本地控制单元、执行电机、位置/倾角传感、限位输入和上级通信。集中式与分布式架构会改变板卡数量，但制造端关心的核心仍是电源、驱动、采集和通信四条链能否在同一接地和防护策略下工作。

组件阵列/支架
   │
倾角/位置/限位 ─→ 本地控制板 ─→ 电机驱动/制动 ─→ 跟踪机构
风速/气象站 ───────┘       └→ RS485/CAN/无线 → 区域控制器

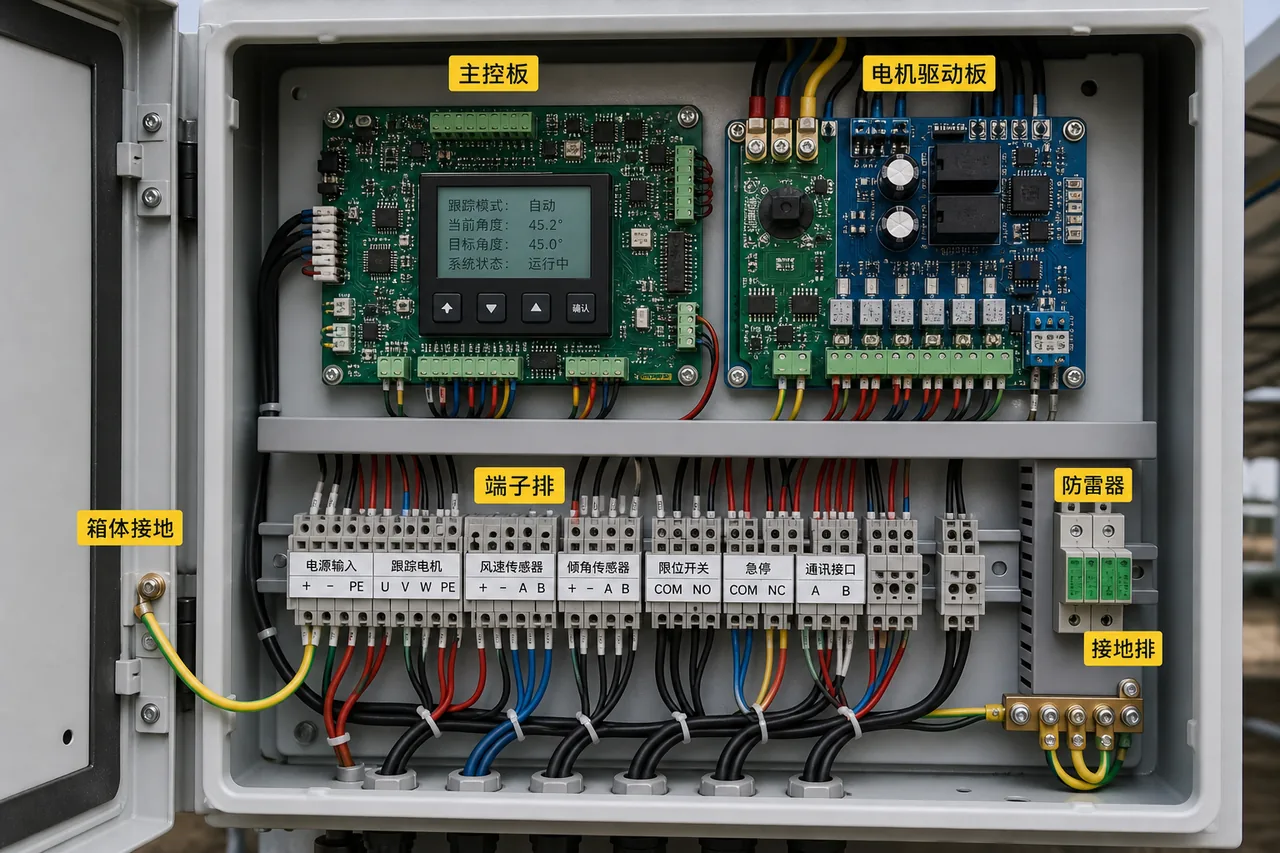

若项目采用一体控制箱，PCBA还要与断路器、接触器、线束、接地端子和壳体一起做装配验证。箱内布线不当可能把电机噪声重新耦合到采集板，单板FCT通过也会在整箱阶段暴露问题。

三、从样机转到批量，常见的五个返工问题

3.1 电机启动和制动把控制电源拉低

执行电机启动、电机堵转或反向制动时会产生电流阶跃和反灌。设计评审要确认电源余量、续流路径、母线电容和地回路；制造测试则要覆盖带真实或等效负载的动作，而不是只测空载波形。

3.2 长线接口把浪涌带进采集端

倾角、限位和气象信号常通过长线进入控制箱。端子附近的保护器件、隔离与接地必须按图装配，保护器件替代不可只看封装和标称值。

3.3 功率插件焊得住但经不起运输

大端子、继电器和电感既有热容量，也有机械质量。需要同时检查波峰焊透锡、支撑固定、板弯和箱体装配应力，避免运输后出现肉眼难发现的环形裂纹。

3.4 方向、限位与软件版本错配

电机正反方向、限位常开/常闭和传感器零点取决于整机配置。FCT要调用对应机型配置，并通过扫码读取板号和固件，不能由操作员手选“相近型号”。

3.5 密封之后无法返修或测试

三防、灌封或密封箱装配会遮挡测试点和连接器。工艺顺序要在样机阶段确定：先完成烧录、FCT和必要的返修，再进入涂覆或密封，最后做整箱通电和通信复验。

四、把设计文件变成可重复交付的PCBA，工程流程怎么走

跟踪器控制板的量产评审应把PCBA与控制箱视作一个交付对象。只交裸板时，也要预留客户装箱后的终检接口。

1. 核对电机、传感器、限位和上级通信接口，建立不同机型的I/O配置表和防呆规则。
2. 对功率板与主控板分别做DFM：功率板关注散热和大插件，主控板关注隔离、采样与烧录测试点。
3. SMT与DIP完成后先做电源、短路和接口保护检查，再烧录与板级FCT。
4. 使用真实电机或可重复的等效负载验证正反转、制动、堵转检测、限位和掉电恢复。
5. 装入控制箱后复核线束走向、接地、通信和气象联动；涂覆、灌封等工序按客户批准的工艺文件执行。

量产爬坡时建议保留首件控制箱和测试波形，后续批次出现现场差异时，可以快速判断是物料、焊接、软件还是线束配置造成。

4.1 把工程样机翻译成可执行的量产版本

光伏跟踪支架控制器在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结电机功率与接口、倾角和风速传感器、跟踪算法接口、通信协议及控制箱版本。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。

4.2 工艺路线要覆盖SMT、DIP/THT和成品装配

工单不能在回流焊后就结束。围绕驱动功率器件贴装、端子和继电器插件、浪涌防护器件检查、线束接地与箱体组装，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。

4.3 治具验收看的是覆盖率和可重复性

光伏跟踪支架控制器的FCT建议围绕电机或等效负载、倾角信号模拟、风速联动、限位开关、通信总线和电源扰动建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。

4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”

项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联控制板号、驱动板号、固件参数、传感器标定、箱体序列号及阵列配置。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。

4.5 放量不是把试产工单简单复制几十次

按驱动器规格和项目方阵拆分配置，先在小批中验证户外温升、限位与通讯，再扩大交付批次。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。

完成上述五项后，光伏跟踪支架控制器采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。

五、采购和研发如何判断一家代工厂能不能接住项目

询价不能只比较单板加工价。采购应把“裸板代工”和“控制箱成套”分开报价，并确认电机、传感器、线束、断路器和壳体由谁提供。

• 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
• 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
• 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
• ODM和纯代工分开谈：如已有成熟控制算法，可由制造方聚焦DFM、工装与量产；若需要硬件平台开发，应先锁定电机类型、传感器接口、通信协议、供电方式和现场维护策略，风保护算法及结构安全仍由整机责任方确认。

针对光伏跟踪支架控制器，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。

六、光伏跟踪器控制板采购常见问题

6.1 光伏跟踪器控制板适合做整箱代工吗？

适合，但需要完整装配图、线束表、接地要求和整箱终检规范。控制箱里的功率器件与弱信号线布局会影响整机表现，不能只按电气连通装配。

6.2 跟踪器控制板一定要做三防吗？

是否涂覆、涂什么材料和涂多厚，应由客户根据密封等级、污染、凝露和可维修性确定。制造方按批准工艺执行，并保护连接器、测试点和散热界面。

6.3 能否用空载电机输出代替FCT？

空载测试能发现短路和基本逻辑，但不足以覆盖启动、制动和堵转相关问题。量产测试应采用真实电机、制动负载或经客户确认的等效治具。

6.4 询价需要哪些现场条件？

除设计文件外，还要说明供电来源、电机类型、最大线长、传感器与限位形式、通信拓扑、壳体和户外防护要求，以及计划交付裸板还是控制箱。

附录：术语、参考标准与站内延伸阅读

参考标准与官方资料

• IEA Global Energy Review 2026：2025年光伏和风电新增装机背景
• IEC 62817：光伏跟踪器设计鉴定及整机/关键部件测试
• IEC TS 62786-2:2026：光伏系统并网、控制、监视和信息交换
