导读：AI算力基础设施建设提速，数据中心备电市场迎来结构性增长窗口。从传统工业UPS到新一代模块化备电系统，每一块控制板的制造质量直接关乎关键设施的连续运行。本文从PCBA制造视角，解析工业UPS核心板卡的工艺要求、关键难点及供应商选择逻辑，为设备制造商提供参考。
数据中心建设的加速，正在悄然拉动一个制造端长期忽视的需求——工业级不间断电源（UPS）及备电系统的PCBA代工需求。
与消费类电源不同，工业UPS控制板需要在高温、强干扰、持续大电流的工况下稳定运行数年，对焊接质量、元器件选型和测试标准的要求，接近车规级电子的严苛程度。然而，在主流的EMS制造话题中，这一品类的讨论始终不多。
从市场规模看，全球数据中心UPS市场2026年预计达到44.8亿美元，至2031年将突破64亿美元，年复合增速超过7.5%。国内以华为、科士达、科华数据、易事特为代表的厂商，已在快速扩大产能，背后对PCBA代工伙伴的需求同步增长。对于具备高可靠性PCBA制造能力的EMS工厂而言，这是一个值得重点布局的客户方向。

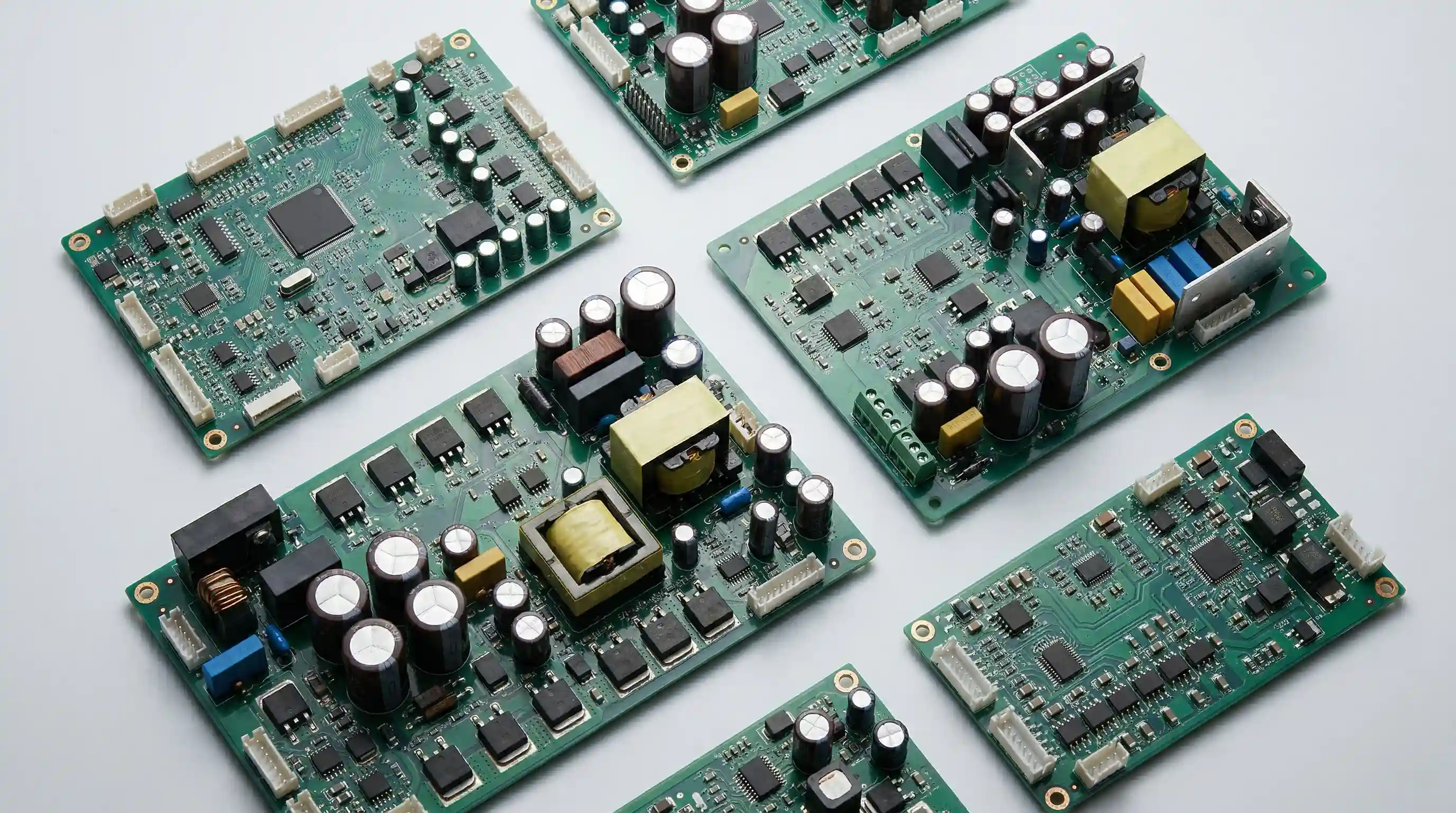

一台完整的工业UPS系统，内部通常包含三至五类功能板卡，每一类都有其特定的制造工艺要求。了解这些差异，是评估一家PCBA代工厂能力的基础。
逆变控制板是UPS的"大脑"，负责AC-DC整流、DC-AC逆变控制及系统调度。该板通常采用高密度多层PCB设计，元器件间距小，SMT贴装精度要求达到±0.03mm以内。功率器件与控制芯片混合排布，对热设计和布局规划要求高。回流焊温度曲线需精确控制，避免高精度MCU与周边无源器件因热胁迫产生焊点失效。
IGBT驱动板直接控制功率开关器件，工作于高频开关环境，对信号完整性和耐压隔离有严格要求。随着新一代数据中心UPS向碳化硅（SiC）功率器件迁移，驱动板的工作频率进一步提升，对PCB材料（低损耗FR4或高Tg材料）、焊接工艺（无残留助焊剂）以及AOI检测覆盖率都提出了新要求。
UPS内置的铅酸蓄电池或锂电池组需要配套BMS板进行实时监控。该类板卡对电气隔离、过充过放保护电路的焊接可靠性要求高，同时由于长期在封闭机柜内运行，三防涂层处理（防潮、防霉、防盐雾）是质量管控的必要环节。
现代工业UPS普遍具备网络化管理能力，通信板集成了RS-485、以太网、SNMP等接口电路。该类板卡元器件密度适中，但对ESD防护工艺和接口阻抗匹配的一致性要求较高。
工业级备电设备的可靠性要求，决定了其PCBA代工商必须具备超出普通消费电子的工艺能力。以下六项是评估代工厂是否适合的核心维度。
工业UPS功率板通常采用Tg170以上PCB基材，要求代工厂具备高温无铅回流焊工艺，峰值温度控制精度±3°C以内，防止板材分层。
电解电容、散热铜柱、大电流连接器等插件元件需与SMT器件混合焊接，要求工厂具备波峰焊或选择性焊接能力，并能处理工艺顺序冲突。
碳化硅MOSFET对ESD极为敏感，焊接过程须全程防静电管控，且SiC封装的热容量与硅器件差异较大，需单独设定温度曲线。
UPS板卡不能只靠外观检测交付，需通过在线测试（ICT）+功能测试（FCT）验证每块板的电气性能，代工厂需具备工装夹具设计能力。
面向工业环境的UPS，板卡通常需要刷涂或喷涂三防漆（丙烯酸、聚氨酯或硅橡胶类），部分高端产品要求真空浸漆处理。
工业级客户普遍要求每块板卡具备完整的生产追溯记录，包括物料批次、工序时间戳、测试数据存档，便于售后问题定位。
| 检验项目 | 行业基准要求 | 适用板卡类型 |
|---|---|---|
| SMT贴装精度 | ±0.03mm（IPC-A-610 Class 2/3） | 逆变控制板、驱动板 |
| 焊点外观验收标准 | IPC-A-610 Class 2（工业级） | 全系板卡 |
| X-Ray检测覆盖率 | BGA/QFN等隐藏焊点100%覆盖 | 含BGA封装的控制板 |
| 回流焊峰值温度精度 | ±3°C以内，曲线档案可追溯 | 全系板卡 |
| 三防漆涂覆均匀度 | 膜厚25-75µm（丙烯酸类） | BMS板、通信板 |
| 高压耐压测试 | 依据客户规格（通常1500-3000VAC） | 逆变功率板 |
| 老化测试时长 | 48-72小时满载老化（按需） | 成品板卡交付前 |
工业UPS设备对可靠性的要求，意味着选择代工厂时不能仅看报价和交期。以下四个维度，是有经验的采购工程师在评估代工厂时重点考察的方向。
认证体系是否匹配：工业及数据中心备电设备对供应商资质有明确要求。ISO9001质量管理体系是基础门槛，如果客户同时有车载充电或储能BMS产品，则需代工厂具备IATF16949汽车质量管理认证。部分医疗级UPS还涉及ISO13485。认证的完整性直接决定供应商准入资格。
产线规模与柔性生产能力：工业UPS的订单通常呈现"批次多、单批量适中"的特征，既不像消费电子那样动辄百万片，也不是小作坊级别的几十块打样。代工厂需要具备快速换线能力，同时在多品种并行生产时保证各批次的品质稳定性。
功率电子加工经验：UPS板卡集中了大量的功率器件、大电容、变压器和散热结构件，这类混合组装工艺对操作经验要求较高。具备新能源电子、工业控制器等相似产品加工经验的代工厂，在工艺能力和问题处理效率上有明显优势。
供应链整合能力：工业UPS物料BOM中常包含IGBT模块、高压电容、精密电阻等货期较长的器件。具备代料能力的EMS工厂能够统一管理物料采购风险，降低客户因元器件短缺导致的交期延误。

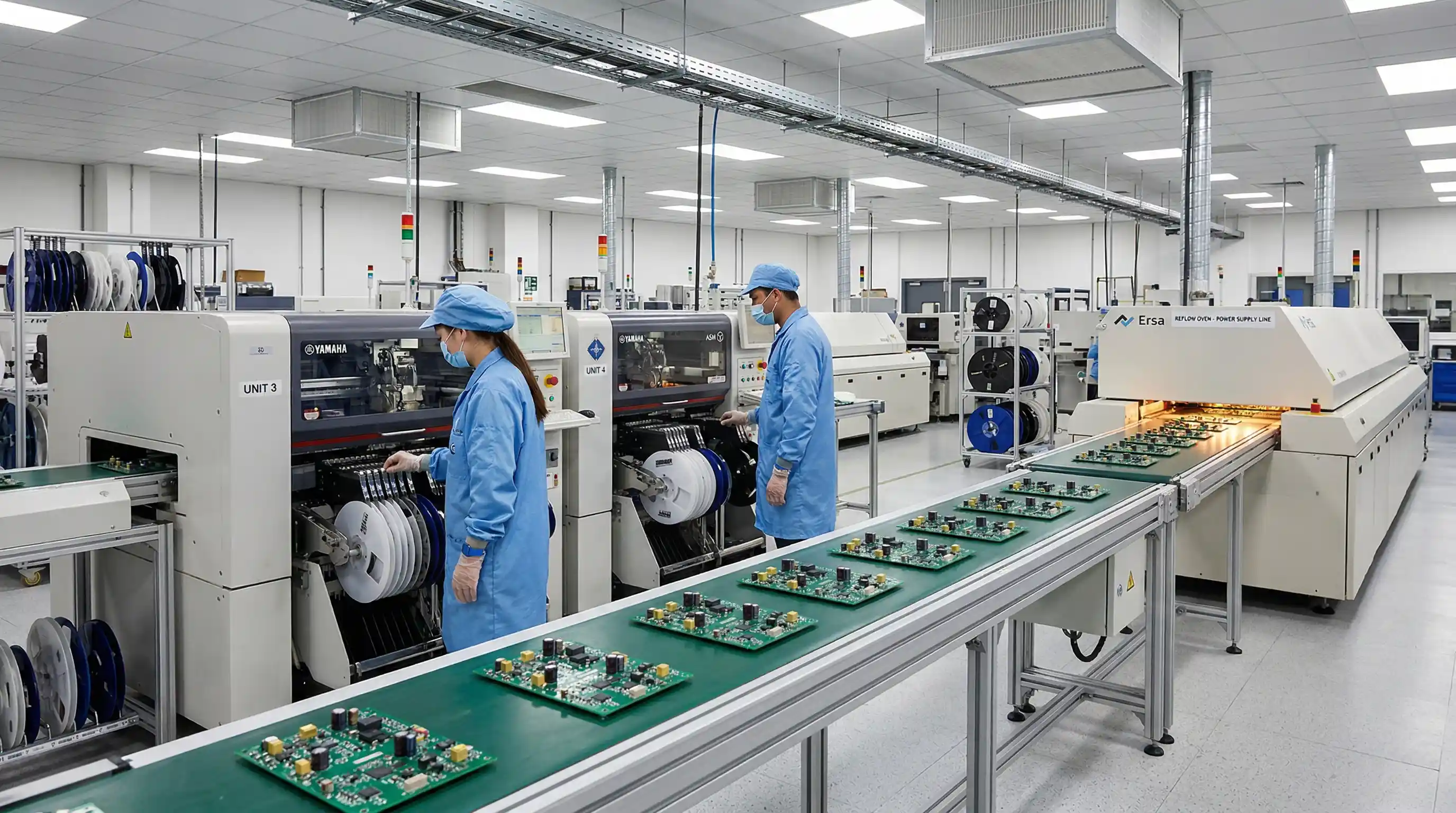

山西英特丽电子科技有限公司，拥有30条SMT智能产线、32000㎡生产基地，通过IATF16949 / ISO9001 / ISO13485三大认证，具备工业UPS板卡的全流程制造能力，包括贴装、波峰焊、三防处理、FCT功能测试及老化测试，可承接样品至批量的柔性生产需求。
