智能空气炸锅控制方案设计:硬件架构、软件实现与量产要点

山西英特丽电子科技有限公司 | 家电方案设计技术文档

摘要

本文以智能空气炸锅为例,系统阐述小家电控制方案的设计思路与技术实现。内容涵盖系统架构、主控选型、温控算法、电机驱动、联网模块集成及可靠性设计等核心环节,供家电品牌商、产品经理及硬件工程师参考。

一、产品技术需求分析

1.1 功能需求

智能空气炸锅的典型功能需求包括:

功能模块 技术要求
温度控制 控温范围80℃~200℃,控温精度±5℃
时间设定 1~60分钟可调,支持预约功能
风机控制 无级调速或多档位调速
人机交互 触摸/旋钮 + 数码管/LCD/LED显示
智能联网 WiFi连接,支持APP远程控制及云端菜谱
安全保护 过温保护、干烧保护、门开关检测

1.2 电气参数

  • 工作电压:AC 220V/50Hz(国内)或 AC 120V/60Hz(北美)
  • 额定功率:1200W~1800W(根据容量确定)
  • 待机功耗:≤1W(符合相关能效标准要求)

1.3 认证要求

目标市场 主要认证
中国大陆 CCC强制认证、GB 4706.1安全标准
欧盟 CE认证(LVD+EMC)、RoHS、REACH
北美 FCC、UL/ETL认证

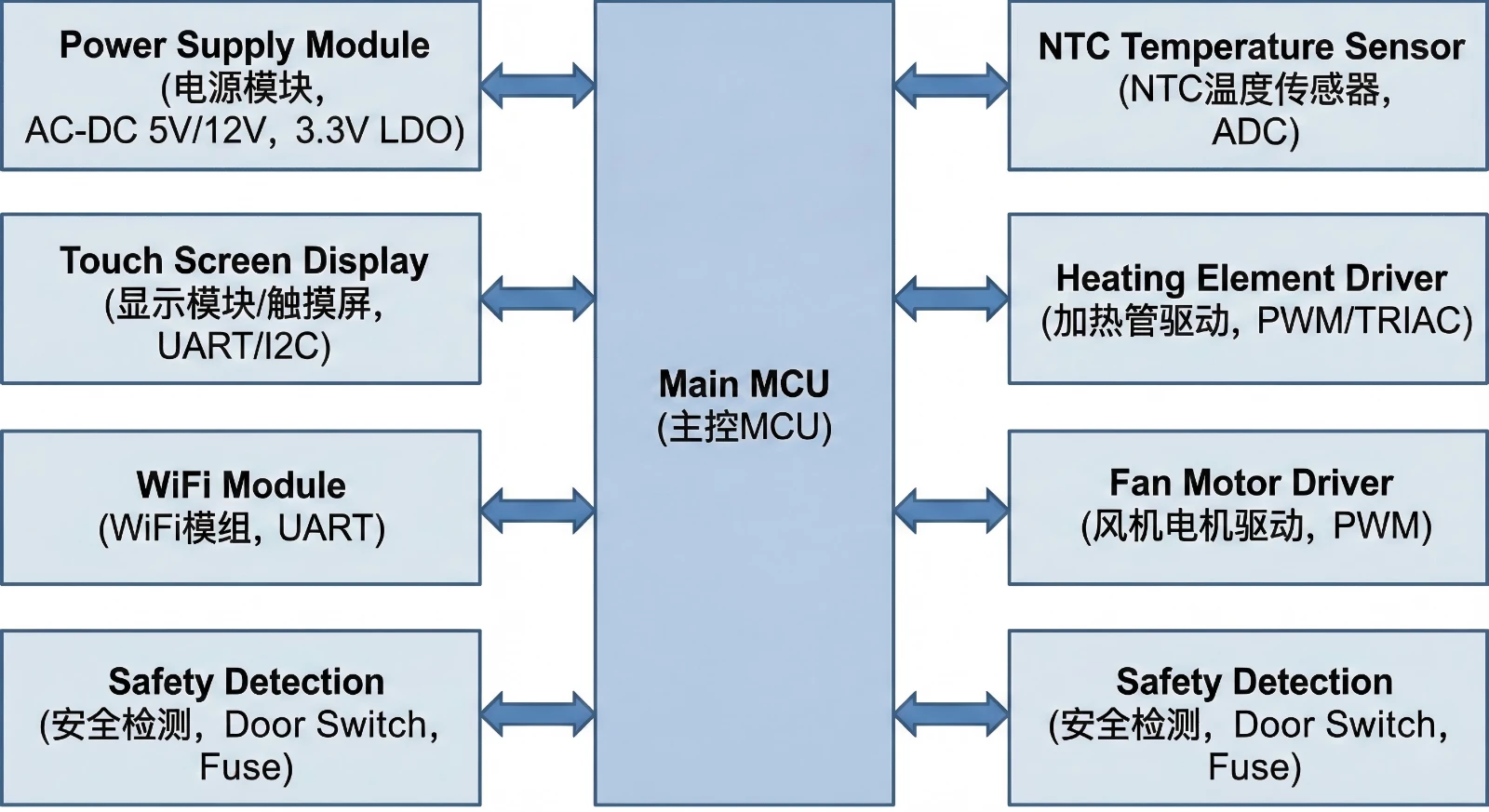

智能空气炸锅控制系统架构框图-主控单元与各功能模块连接示意
图1:智能空气炸锅控制系统架构框图

二、硬件系统架构

2.1 系统框图

┌─────────────────────────────────────────────────────────────┐
│                         AC 220V输入                          │
└─────────────────────┬───────────────────────────────────────┘
                      │
                      ▼
┌─────────────────────────────────────────────────────────────┐
│                      电源模块                                │
│    ┌──────────┐    ┌──────────┐    ┌──────────┐            │
│    │ EMI滤波  │───▶│ 整流桥   │───▶│ AC-DC    │            │
│    │          │    │          │    │ (5V/12V) │            │
│    └──────────┘    └──────────┘    └──────────┘            │
└─────────────────────┬───────────────────────────────────────┘
                      │
        ┌─────────────┼─────────────┐
        ▼             ▼             ▼
┌───────────┐  ┌───────────┐  ┌───────────┐
│  主控MCU  │  │ WiFi模组  │  │ 显示模块  │
│           │◀─│           │  │ (触摸屏)  │
└─────┬─────┘  └───────────┘  └───────────┘
      │
      ├────────────┬────────────┬────────────┐
      ▼            ▼            ▼            ▼
┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐
│ NTC温度  │ │ 加热管   │ │ 风机电机 │ │ 安全检测 │
│ 传感器   │ │ 驱动     │ │ 驱动     │ │ (门开关) │
└──────────┘ └──────────┘ └──────────┘ └──────────┘

2.2 主控MCU选型

根据功能复杂度和成本要求,主控方案可分为三个层级:

方案层级 推荐型号示例 Flash/RAM 主要特点 适用场景
基础型 STM32F030系列 / GD32E230系列 64KB/8KB Cortex-M0+内核,成本敏感型 机械旋钮+数码管
主流型 STM32G071系列 / 国产同级MCU 128KB/36KB Cortex-M0+内核,外设集成度高 触摸+LCD+联网
高端型 ESP32系列 448KB SRAM(可扩展PSRAM) 双核处理器,内置WiFi/BLE 全功能智能款

选型考量要点:

  • ADC精度:建议12位及以上,满足NTC温度采样精度需求
  • PWM通道:至少需要2路独立通道(加热控制+风机调速)
  • 通信接口:UART用于WiFi模组通信,I2C/SPI用于显示屏驱动
  • 封装形式:LQFP48/64封装便于PCB布局及SMT生产
  • 供货稳定性:建议选用供货渠道稳定、有备选替代型号的芯片

2.3 温度检测电路

采用NTC热敏电阻作为温度传感器,典型参数规格:

  • 标称阻值:100KΩ@25℃(B值3950为常见规格)
  • 测温范围:-20℃~300℃(需根据具体型号确认)
  • 响应时间:取决于封装形式,通常在数秒至十余秒

电路设计参考:

VCC (3.3V)
    │
    ├──[R1 100KΩ ±1%]──┬──── ADC_IN
    │                  │
    │              [C1 100nF] (滤波电容)
    │                  │
    │               [NTC]
    │                  │
   GND               GND

设计要点:

  • 采用分压电路结构,上拉电阻R1阻值与NTC标称值匹配,可获得较好的线性度
  • ADC采样点并联100nF陶瓷电容,抑制高频噪声干扰
  • 软件端采用多次采样取均值算法,配合查表法或Steinhart-Hart公式计算实际温度值
  • 上拉电阻建议选用±1%精度金属膜电阻,降低温度测量误差

2.4 加热控制电路

空气炸锅加热元件为电热管,功率通常在1000W~1500W范围。控制方式主要有两种:

方案A:过零检测 + 可控硅调功(推荐)

  • 采用双向可控硅(Triac)作为功率开关元件
  • 配合MOC3021/MOC3041等过零检测型光耦实现隔离触发
  • 通过控制导通周期数(周波数控制)实现功率调节
  • 优点:控制精度高,对电网干扰小

方案B:继电器通断控制

  • 采用额定电流25A以上的常开型继电器
  • 通过调整通断时间占空比控制平均功率
  • 优点:电路结构简单,成本较低
  • 缺点:机械寿命有限,控温精度相对较低
设计建议:追求控温精度的产品推荐方案A;对成本敏感的基础款产品可采用方案B。

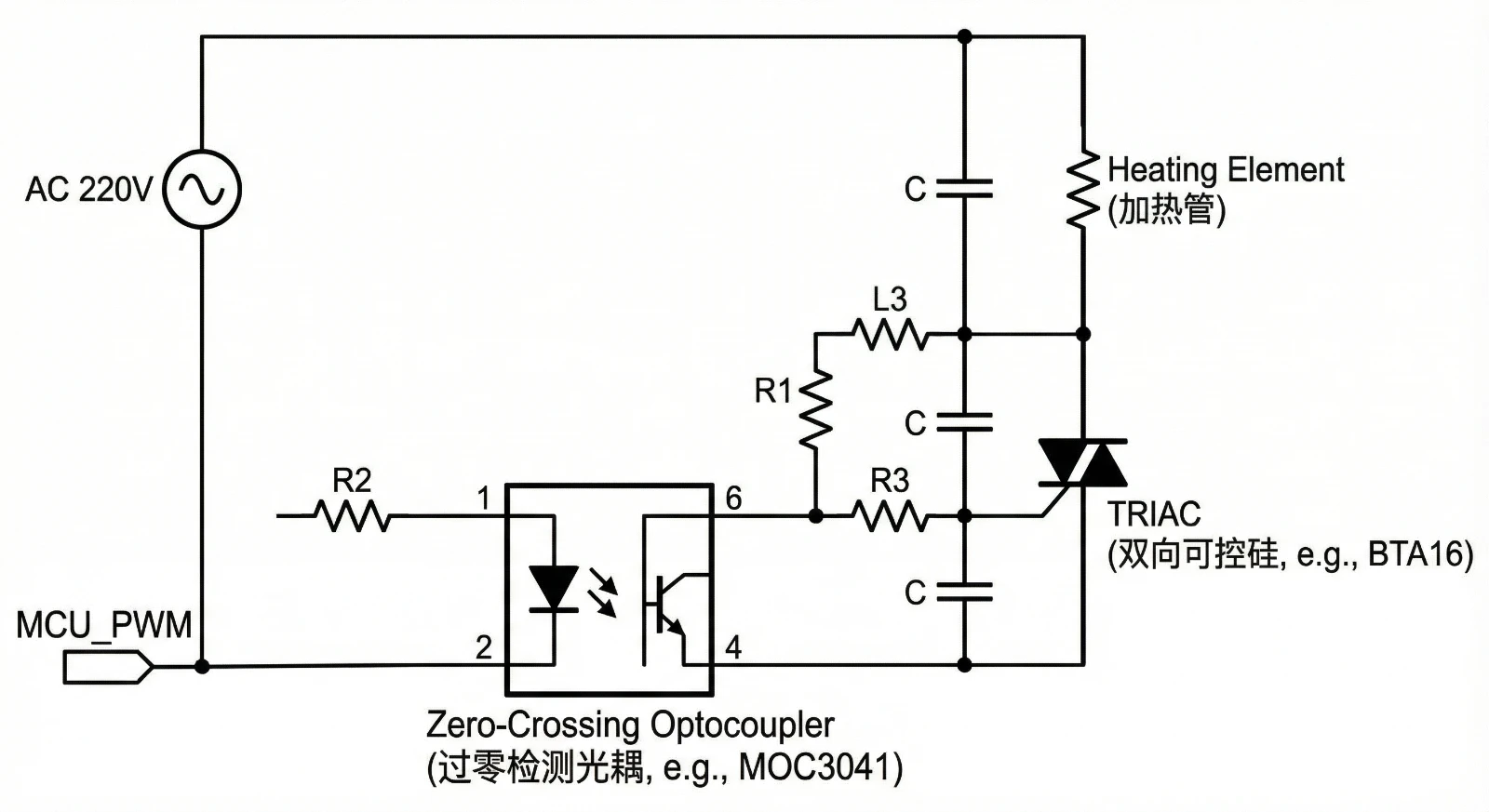

过零检测可控硅加热控制电路原理图-光耦隔离与双向可控硅驱动设计
图2:过零检测可控硅加热控制电路原理图

2.5 风机驱动电路

空气炸锅内置轴流风机,用于实现热空气循环。根据电机类型选择相应驱动方案:

电机类型 驱动方式 特点 应用场景
单相罩极电机 可控硅调压或交流调速器 成本低,结构简单 中低端产品
直流无刷电机(BLDC) 专用三相驱动IC或集成驱动模块 效率高、噪音低、寿命长 中高端产品

BLDC驱动方案说明

市场上有多种集成BLDC驱动方案可选,常见方案包括:

  • 三相桥驱动IC + 分立MOS管
  • 集成驱动的单芯片方案
  • 预驱动IC + 功率级组合

具体型号选择需根据电机参数、成本预算及供货情况综合评估。

2.6 电源设计

控制板电源通常采用非隔离降压或反激式隔离电源方案,输出规格参考:

  • 5V/1A:供主控MCU、WiFi模组及数字电路
  • 12V/0.5A:供风机驱动电路(如需独立供电)
  • 3.3V:由5V经LDO线性稳压器获得,供MCU内核及传感器

EMC设计要点:

  • 输入端配置X2安规电容、Y电容及共模电感构成EMI滤波器
  • PCB布局时大电流回路与小信号区域应有效隔离
  • 金属外壳须可靠接地,满足安规要求

三、软件架构设计

3.1 软件分层结构

┌─────────────────────────────────────────┐
│              应用层 (APP Layer)          │
│   菜谱管理 │ 预约定时 │ 云端交互         │
├─────────────────────────────────────────┤
│              业务逻辑层 (Service)        │
│   温控算法 │ 状态机管理 │ 参数存储       │
├─────────────────────────────────────────┤
│              驱动层 (Driver)             │
│   ADC │ PWM │ UART │ GPIO │ Timer      │
├─────────────────────────────────────────┤
│              硬件抽象层 (HAL)            │
│              MCU寄存器操作               │
└─────────────────────────────────────────┘

3.2 温度控制算法

采用增量式PID算法实现闭环温度控制,以下为算法实现参考:

/**
 * PID控制器结构体定义
 */
typedef struct {
    float Kp;           // 比例系数
    float Ki;           // 积分系数
    float Kd;           // 微分系数
    float setpoint;     // 目标温度值
    float last_error;   // 上一周期误差
    float integral;     // 积分累积量
    float integral_max; // 积分上限(防饱和)
    float integral_min; // 积分下限
} PID_Controller_t;

/**
 * PID控制量计算
 * @param pid 控制器实例指针
 * @param current_temp 当前温度采样值
 * @return 控制输出量(需限幅后用于PWM占空比设置)
 */
float PID_Calculate(PID_Controller_t *pid, float current_temp)
{
    float error = pid->setpoint - current_temp;

    // 积分累加
    pid->integral += error;

    // 积分限幅,防止积分饱和
    if (pid->integral > pid->integral_max) {
        pid->integral = pid->integral_max;
    } else if (pid->integral < pid->integral_min) {
        pid->integral = pid->integral_min;
    }

    // 微分项计算
    float derivative = error - pid->last_error;

    // PID输出
    float output = (pid->Kp * error)
                 + (pid->Ki * pid->integral)
                 + (pid->Kd * derivative);

    // 更新历史误差
    pid->last_error = error;

    return output;
}

参数整定建议:

  • 首先调整Kp获得快速响应能力,观察是否存在明显振荡
  • 逐步引入Ki消除稳态误差,注意积分项需设置合理限幅
  • Kd可小幅引入以抑制温度过冲和振荡
  • 实际参数需根据加热管热惯性、腔体容积及传感器响应特性进行现场调试

3.3 系统状态机设计

┌────────┐   用户启动   ┌────────┐   达到目标温度  ┌────────┐
│  待机  │────────────▶│  预热  │────────────────▶│  烹饪  │
│ IDLE   │             │ PREHEAT│                 │ COOKING│
└────────┘             └────────┘                 └────────┘
     ▲                      │                          │
     │                      │ 检测到异常               │ 完成/用户暂停
     │                      ▼                          ▼
     │                 ┌────────┐                 ┌────────┐
     │                 │  故障  │◀────────────────│  暂停  │
     │                 │ FAULT  │                 │ PAUSE  │
     └─────────────────┴────────┴─────────────────┴────────┘
                            │ 故障解除/用户确认
                            ▼
                        返回待机

状态机设计原则:

  • 各状态职责明确,转换条件清晰
  • 故障状态优先级最高,任何状态均可进入
  • 关键操作需记录日志,便于售后问题追溯

3.4 WiFi联网功能

推荐采用ESP8266/ESP32系列或其他成熟WiFi模组,实现智能化功能:

  • 配网方式:SmartConfig、AP配网或蓝牙辅助配网
  • 通信协议:MQTT协议接入IoT云平台
  • 数据上报:实时温度、工作状态、累计使用时长、故障代码
  • 远程控制:启动/停止、模式切换、温度时间参数设置
  • 固件升级:支持OTA空中升级,便于后期功能迭代及问题修复

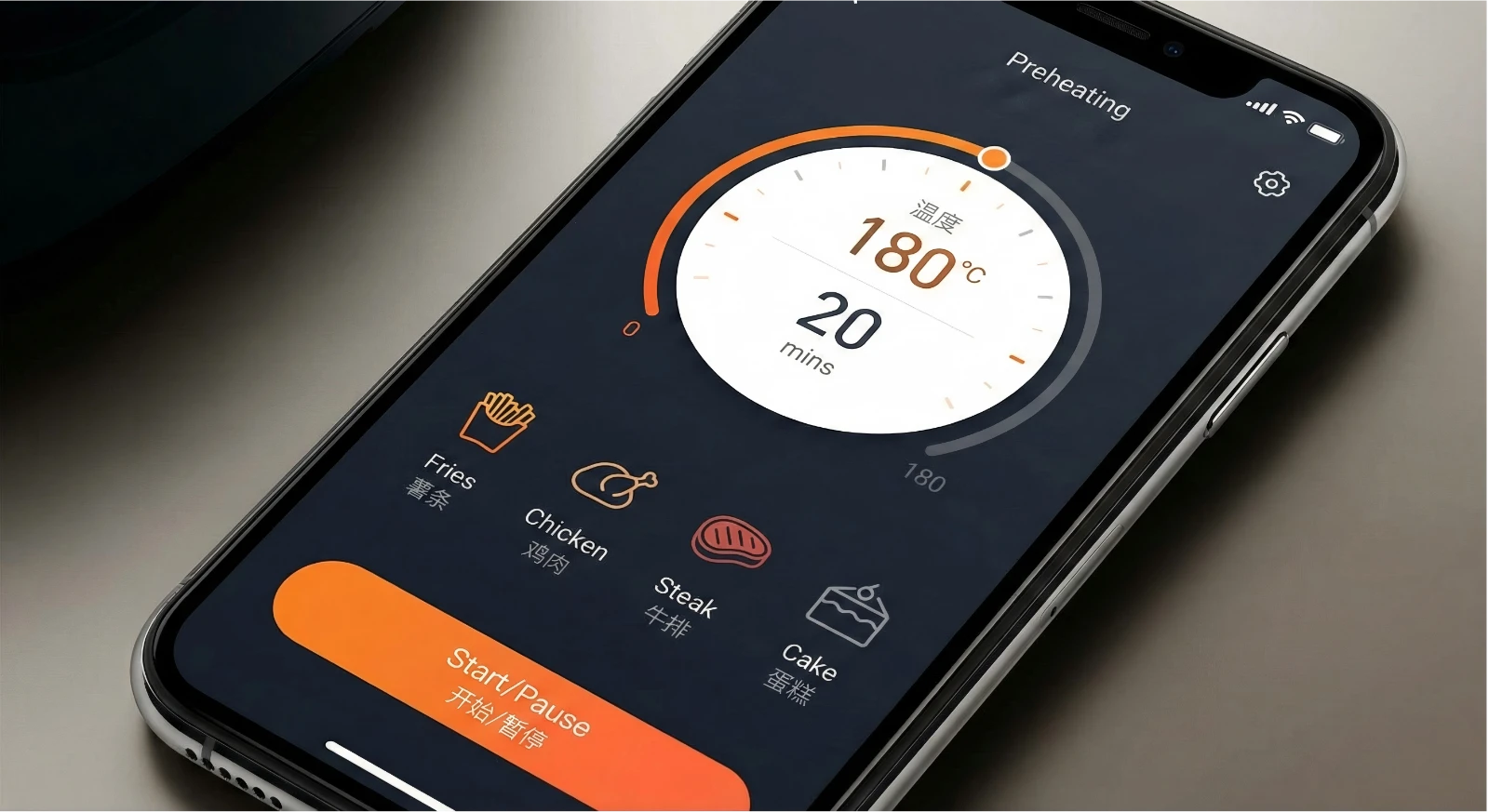

智能空气炸锅APP控制界面-温度设定与烹饪模式选择交互设计
图3:智能空气炸锅APP控制界面示例

四、可靠性设计与安全保护

4.1 安全保护机制

保护类型 实现方式 触发条件
过温保护 温度保险丝(硬件)+ 软件温度监测(双重保护) 腔体温度超过安全阈值
干烧保护 温升速率异常检测算法 空载运行时温升速率异常
门开关检测 微动开关电平信号检测 炸锅门打开时立即切断加热
电机保护 过流检测或运行状态监测 风机堵转或异常
看门狗复位 硬件独立看门狗(IWDG) 软件运行异常时自动复位

4.2 EMC设计要点

空气炸锅属于大功率家电产品,电磁兼容设计需重点关注以下方面:

  • 传导骚扰(CE):电源入口增加π型或T型EMI滤波器
  • 辐射骚扰(RE):PCB布局紧凑化,减小高频信号环路面积
  • 静电放电(ESD):触摸面板、按键等人机接口处增加TVS保护器件
  • 电快速瞬变脉冲群(EFT):信号线路串联磁珠或增加RC滤波
  • 浪涌(Surge):电源输入端配置压敏电阻或气体放电管

4.3 环境适应性测试建议

产品开发阶段建议按以下条件进行验证测试:

测试项目 测试条件 参考标准
高温工作 环境温度40℃,额定功率连续运行 产品正常工作,无异常
低温启动 环境温度-10℃ 正常启动并运行
温度循环 -20℃~70℃循环,按标准规定次数 功能正常,外观无损伤
加热管寿命 额定条件下开关循环测试 满足设计寿命要求
注:具体测试条件及判定标准应参照相关国家标准及企业内控标准执行。

五、量产转化要点

5.1 可制造性设计(DFM)建议

  • PCB优先采用双面板设计,在满足布线需求前提下控制成本
  • 元器件选用行业通用封装规格(如0603、0805、SOT-23等)
  • 关键测试信号预留测试点,便于PCBA在线测试(ICT/FCT)
  • BOM物料建议提供备选型号,降低供应链风险
  • 设计文件规范化,包含完整的原理图、PCB、BOM及装配说明

5.2 生产测试项目

测试项目 测试方法 判定标准
外观检查 目视检查 无明显缺陷
功能测试 自动化测试工装 全部功能项通过
耐压测试 AC 1800V / 1分钟(具体按产品安规要求) 无击穿、无闪络
绝缘电阻 DC 500V测试 ≥100MΩ
接地电阻 接地连续性测试 ≤0.1Ω
老化测试 额定功率运行规定时间 工作稳定,参数正常
注:具体测试标准应根据产品认证要求及企业质量体系确定。

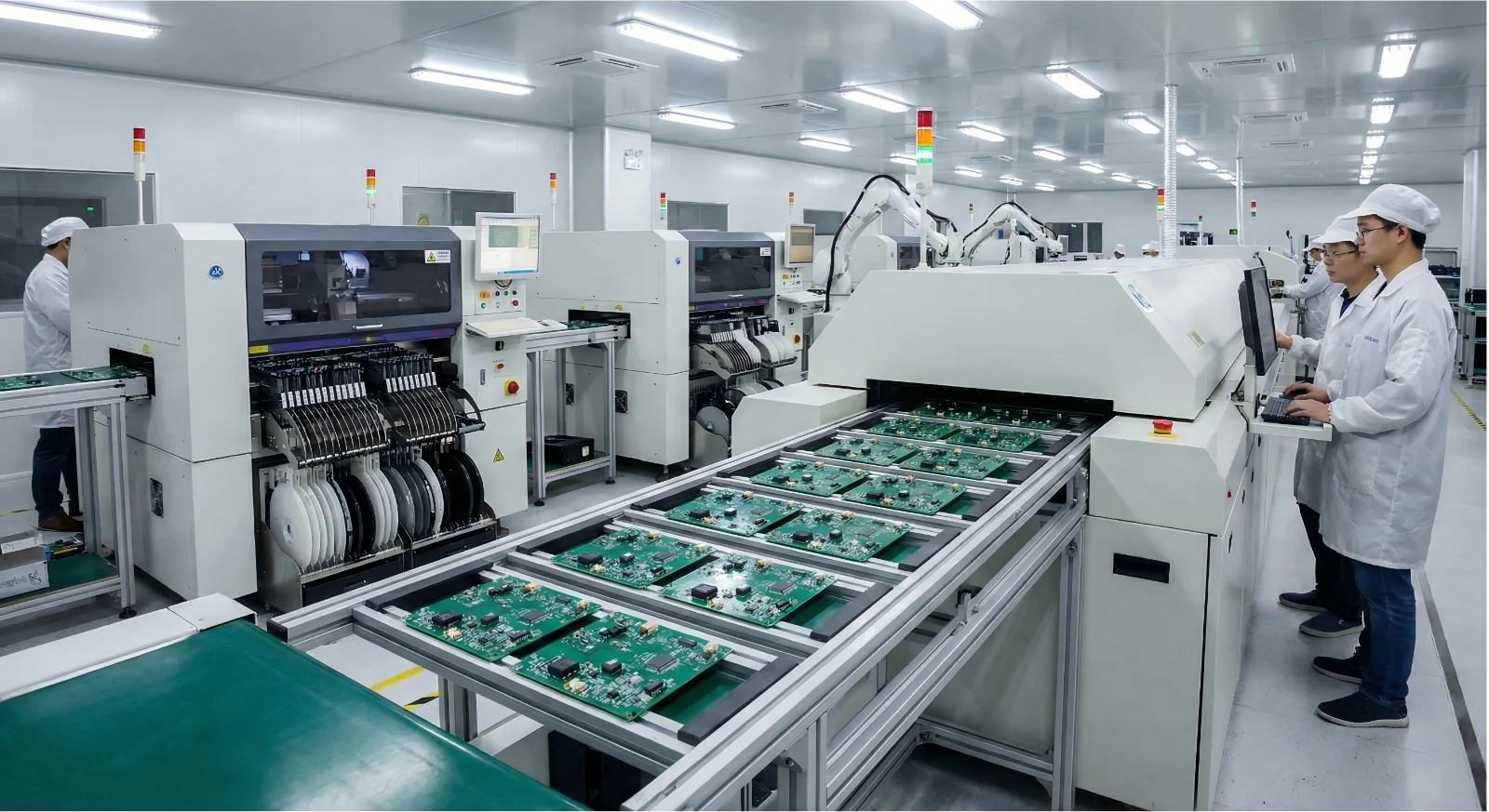

家电控制板SMT贴片生产线-PCBA自动化组装与品质检测
图4:家电控制板SMT自动化生产线

六、技术服务与合作

山西英特丽电子科技有限公司专注于智能小家电控制方案的研发与定制服务,可提供以下技术支持:

服务范围:

  • 硬件电路设计(原理图、PCB Layout、BOM整理)
  • 嵌入式软件开发(驱动层、应用层、通信协议)
  • WiFi/蓝牙模组集成及IoT云平台对接
  • 产品认证技术支持(3C、CE、FCC等)
  • 小批量试产跟进及量产技术支持

适用产品类型:

空气炸锅、电饭煲、电压力锅、加湿器、取暖器、电风扇、小型厨电等品类的控制方案开发。

如有相关项目需求,欢迎联系我们进行技术评估与方案沟通。

附录:术语说明

术语 说明
MCU 微控制器单元(Microcontroller Unit)
NTC 负温度系数热敏电阻(Negative Temperature Coefficient)
PID 比例-积分-微分控制算法
PWM 脉冲宽度调制(Pulse Width Modulation)
EMC 电磁兼容性(Electromagnetic Compatibility)
BLDC 无刷直流电机(Brushless DC Motor)
OTA 空中下载升级(Over The Air)
DFM 可制造性设计(Design For Manufacturing)
