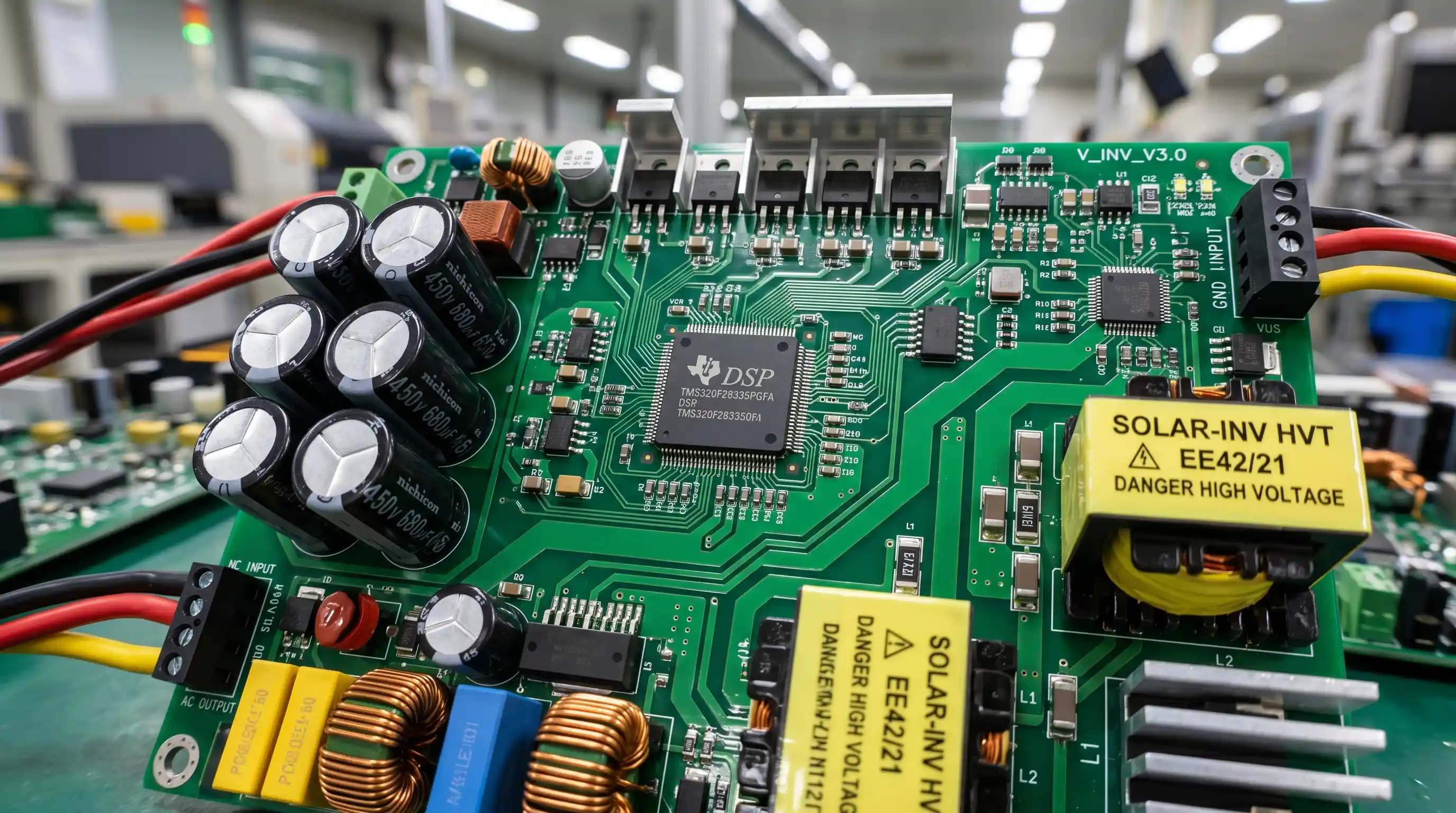

光伏逆变器主控板PCBA生产现场——高压大功率模块制造
光伏逆变器与储能变流器（PCS）作为新能源系统的核心设备，负责直流与交流电的转换及并网控制。随着大基地项目和工商业光储的普及，对逆变器相关PCBA的制造需求强劲且标准日益严苛。
这类电源类PCBA的制造难度远超普通消费电子或工业控制板：系统输入直流侧可达1500V，输出交流侧三相380V/800V，高低压电路共存在同一个密闭空间内。控制板上的高压采样与隔离驱动电路，对绝缘爬电距离、大电流温升控制以及EMI抗干扰要求极为苛刻。
搭载TI C2000系列DSP或多核MCU，运行MPPT算法、并网控制、孤岛检测。多为高密BGA封装，PCBA贴片后X-Ray全检为必选工序。
集成隔离驱动光耦或专用栅极驱动IC。2026年碳化硅(SiC)模块已大规模应用，驱动信号时序精度要求极高，对PCB走线阻抗和SMT焊接稳定性极度敏感。
包含高压分压电阻网络、CT电流互感器和霍尔传感器采样电路，精度要求≤0.5%，具备过流/过压/绝缘阻抗实时检测功能。
集成RS485/以太网/WiFi/4G通信，连接电站云平台。需通过CE/CCC的EMC射频认证，代工厂需具备良好的射频测试能力。
| 高压绝缘与安规 | 1500V DC侧与弱电控制侧爬电间距需满足IEC 62477标准，PCB布线须经专业DFM高压验证，代工厂需执行AC 3000V-4000V Hi-Pot绝缘耐压全检。 |
|---|---|
| 大电流厚铜焊接 | 母线汇流铜箔常达3-4oz甚至更厚，大面积铺铜导致吸热严重。SMT印刷的锡膏量与回流焊温度曲线须针对性优化，防止大元件出现冷焊或气孔。 |
| SiC器件氮气回流 | 第三代半导体碳化硅MOSFET对高温氧化敏感，且引脚多为特殊镀层，须在低氧含量的氮气(N₂)保护气氛下完成回流焊，确保焊点润湿性与可靠性。 |
| EMI抗扰与清洗 | 功率开关管产生的高频dv/dt噪声极易耦合。除了PCB分地设计外，PCBA制造完毕后建议进行三防漆涂覆或超声波清洗，去除离子残留，防止高压爬电。 |

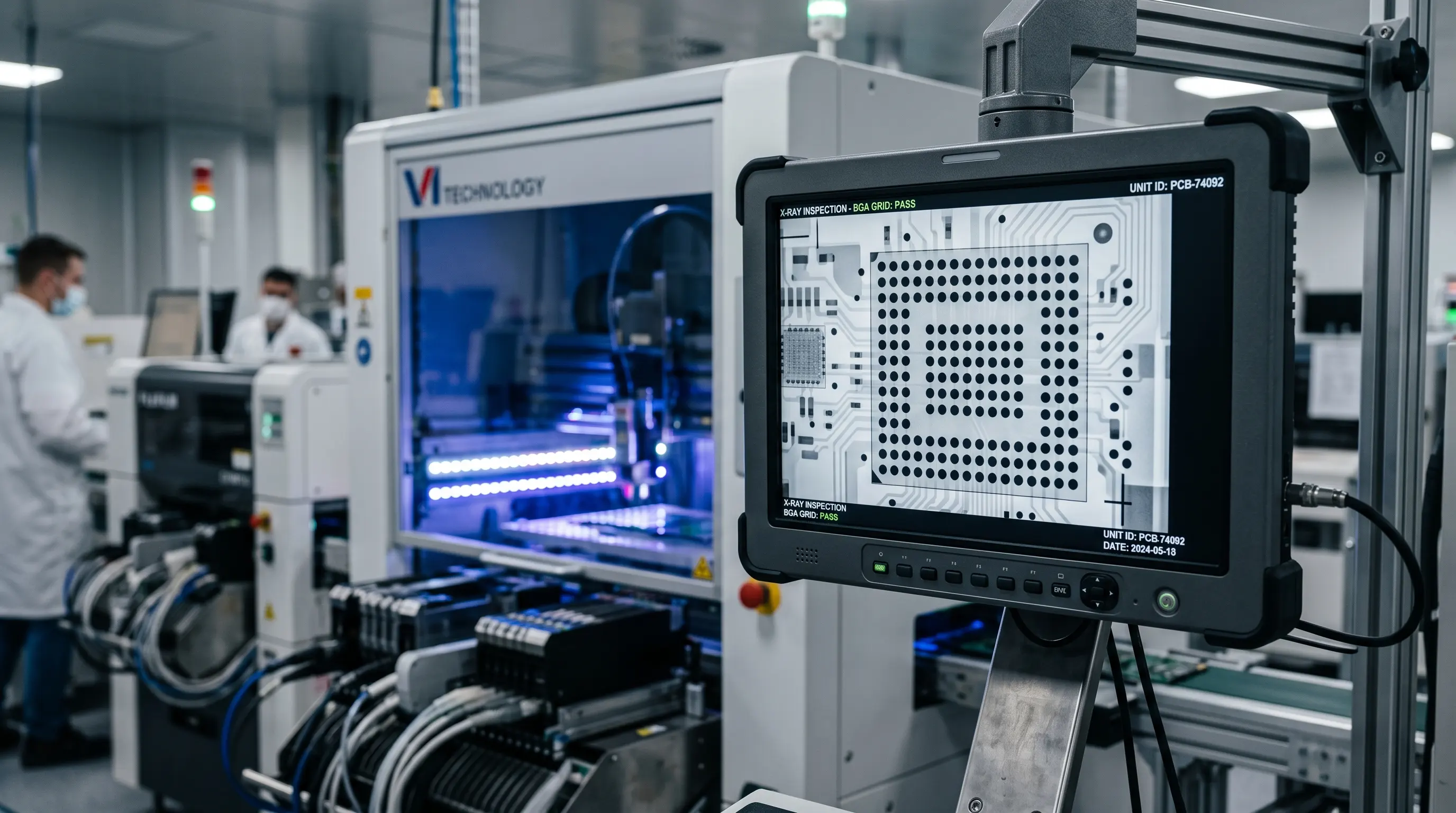

逆变器DSP控制板：严格的AOI光学全检与BGA芯片X-Ray透视检测
高压耐压测试设备：必须配备专业的安规测试仪（Hi-Pot），对每块出厂的电源板/驱动板逐一执行严格的耐压与绝缘电阻测试。
厚铜板SMT 经验：处理3-4oz铜厚PCB时，代工厂是否具备钢网阶梯开孔经验、是否能精准管控炉温曲线，是决定大功率板良率的关键。
氮气回流焊产线：普通空气回流焊极易导致管脚氧化，对于高可靠性要求的逆变器PCBA，氮气回流焊是硬性指标。
可靠性测试能力：电站级逆变器设计寿命长达25年，代工厂需具备协助客户进行高低温循环、湿热老化、三防涂覆的能力。
我们配备全线氮气回流焊、3D SPI/AOI及专业Hi-Pot安规测试，精通厚铜板与高压隔离板贴片工艺。
从试产打样到大批量交付，为您提供电站级可靠性的电子制造服务。
