算力电源PCBA代工厂怎么选？服务器电源板SMT贴片与成品组装承接全解析

导读：AI算力把服务器电源从“整机里的配角”推成了“决定机柜能不能跑起来的主角”。单机柜功率从过去的几千瓦冲向兆瓦级，电源板的器件密度、电流密度、可靠性门槛全面抬高，给PCBA代工带来了新的工艺命题。本文写给电源方案商、整机厂与硬件采购/产品经理：先讲清算力电源需求为什么暴涨，再把这股需求翻译成对电源板代工的具体工艺要求，最后说明该怎么选一家能承接高功率密度电源板的代工厂。文中行业数字均来自公开资料与研究机构预测，仅作背景科普，不代表山西英特丽自有产品规格。

一、为什么“算力电源”突然成了硬通货

过去聊AI硬件，大家关注的是GPU、HBM、交换芯片；2025年到2026年，话题明显往“供电”这一侧转移。原因很直接：芯片越堆越多，机柜越来越“吃电”，电源成了决定整机能不能落地的前置门槛。这条逻辑同样把订单压力传导到了上游的PCBA/SMT代工环节。

1.1 单机柜功率：从kW级冲向MW级

按英伟达及多家产业链公开披露的路线图，AI机柜的功率走的是一条陡峭的上升曲线：Hopper（H100）时代约40kW/柜，到Blackwell GB200约120kW，GB300约140kW，2026年量产的Vera Rubin超过200kW，Rubin Ultra配套的Kyber机架架构进一步冲到约600kW，并向2027年的1MW单机柜演进。国内口径也印证了同一趋势——智算中心（AIDC）单柜功率已升到20–100kW，相比传统IDC的4–8kW是数量级的跃升。

1.2 电源从“配角”变“主角”

功率每翻一倍，电源在整机里的价值量和工艺占比就同步抬高。公开资料显示，AI芯片单体功耗已突破1000W（如B200、MI300X级别），单台AI服务器往往需要4–8个高功率电源模组，电源在整机成本中的占比来到约15%–20%。这意味着电源板不再是“随便找家厂贴一贴”的低值件，而是直接关系到整机良率、能效和稳定性的关键板卡。

如果你想先理解算力主板/算卡那一侧的制造要求，可以对照阅读这篇配套文章：AI服务器与边缘计算设备PCBA代工：算力硬件制造全解析。本文专注于“喂电”的电源侧，两者构成算力硬件制造的两条主线。

1.3 国产电源厂扩产，配套需求向上游外溢

2025年第四季度到2026年初，国内电源厂商动作密集：有厂商推出3300W–5500W钛金/超钛金GPU服务器电源并规划800VDC新产品，有厂商在海外新建厂房、铺设十多条SMT与配套PCBA组装线。这些都是行业公开动态（在此仅作背景引用，不代表与山西英特丽存在供货关系）。对一家电源板代工厂来说，信号很清楚：成品电源厂的产能扩张，会把贴片、组装、测试这类制造配套需求往外溢出——尤其是中小批量、多品种、快速切换的订单，正是柔性EMS厂能承接的部分。

二、算力电源板到底有哪些？先看懂供电链路

要谈代工，先得把“算力电源”拆清楚。一台AI服务器/机柜的供电，本质是把电网的高压交流，一级级降压、整流、稳压，最终送到GPU核心那0.7–1.0V、数百安培的“嘴边”。沿着这条链路，对应着几类不同的电源板。

2.1 AC-DC前级电源：PSU、CRPS与OCP电源框

这是把交流变直流的入口环节，也是搜索里常说的“服务器电源”。它在数据中心里走的是标准化、模块化、热插拔的路线：

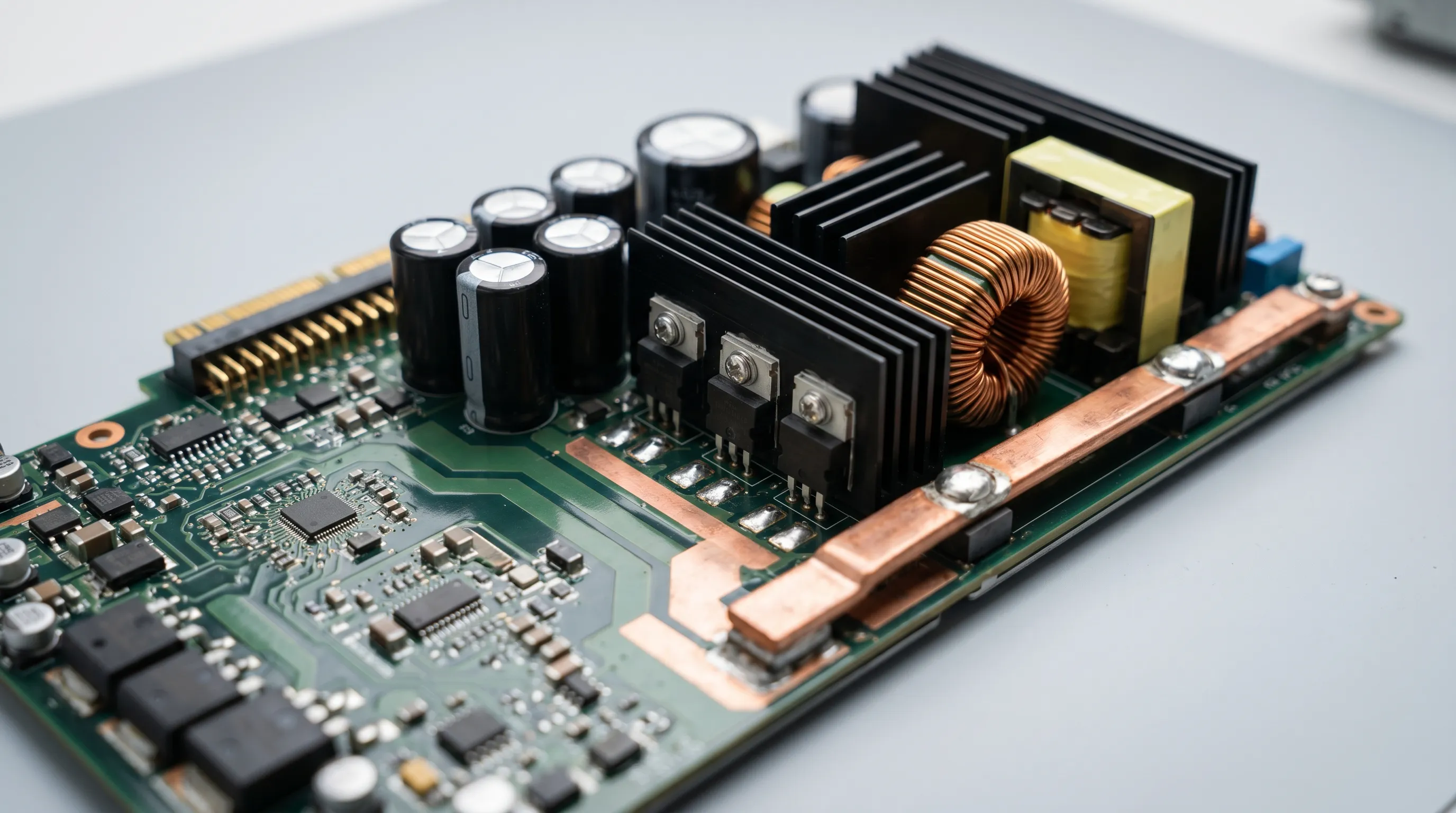

• CRPS / M-CRPS：开放计算项目（OCP）定义的标准1U电源形态，常见规格如CRPS185（185×73.5×40mm）、CRPS265（265×73.5×40mm），用2×25卡边连接器，支持PMBus/SMBus/I2C管理，按1+1、2+1、N+1做冗余。
• OCP ORv3电源框（power shelf）：标准框单相可做到约18kW（6个3kW热插拔PSU），高功率框（HPR）三相可达33kW（6个5.5kW PSU并联），峰值效率做到约97.5%–98%，直接面向GPU/AI机柜。

这类板卡的共同特征是：器件多、混装（SMT贴片+插件THT）、大功率、对焊接一致性和散热要求高——典型的“难贴、难焊、难测”板。

2.2 DC-DC与电源分配：48V直降与VRM/PDN

前级把电送到48V母排后，机柜内还要由DC-DC把48V降到芯片能用的核心电压。这一段尤其考验大电流能力：GPU核心电压低到0.7–1.0V，电流却高达数百安培，电压分配网络（PDN）上密布低ESR电容、功率MOSFET和电感，大电流走线的铜厚、阻抗与温升控制直接决定板卡能不能稳。为什么必须用48V而不是更低的12V？因为电压翻4倍，传输同样功率的电流降到1/4，铜上的传导损耗按I²R关系降到约1/16——这也是数据中心从12V走向48V、再走向更高压的根本动力。

2.3 备电与储能：BBU与超级电容模块

AI负载的功率是“脉冲式”的，瞬间拉载会在母线上砸出毫秒级的功率缺口，于是机柜里开始集成备电单元（BBU）和超级电容储能模块来“填坑”。公开报道显示，新一代高功率机柜对超级电容的用量很大，单机柜需要数百颗，相关元件一度出现供应缺口。对代工而言，这又是一类新增的高可靠电源/储能板需求。

2.4 下一代架构：800V HVDC与“边车”电源

当单机柜冲向兆瓦级，48V也开始扛不住了。英伟达在2025年下半年公布了800V高压直流（HVDC）架构计划，电源产品组合预计2026年下半年发布，对应2027年的Kyber机架落地；台达、维谛等也给出了2026年量产/推出的时间表。相比传统架构，800V HVDC可减少多达4级电源转换、端到端效率提升5%以上、铜用量减少约45%、整体TCO下降约30%。架构升级意味着电源从机柜内“搬到”机柜旁（边车/sidecar），也意味着一批全新的高压电源板正在诞生——这正是“新词红利期”，谁先吃透工艺谁先卡位。延伸阅读：光伏逆变器PCBA代工：高压大功率电源模块电路板制造技术解析，高压大功率电源板的制造逻辑相通。

三、算力电源板为什么“难造”？从趋势翻译成工艺

把上面的趋势落到产线上，算力电源板的制造难点可以归成四条，每一条都是选代工厂时要重点核查的能力。

3.1 大电流与厚铜：PCB从“被动载体”变“主动散热”

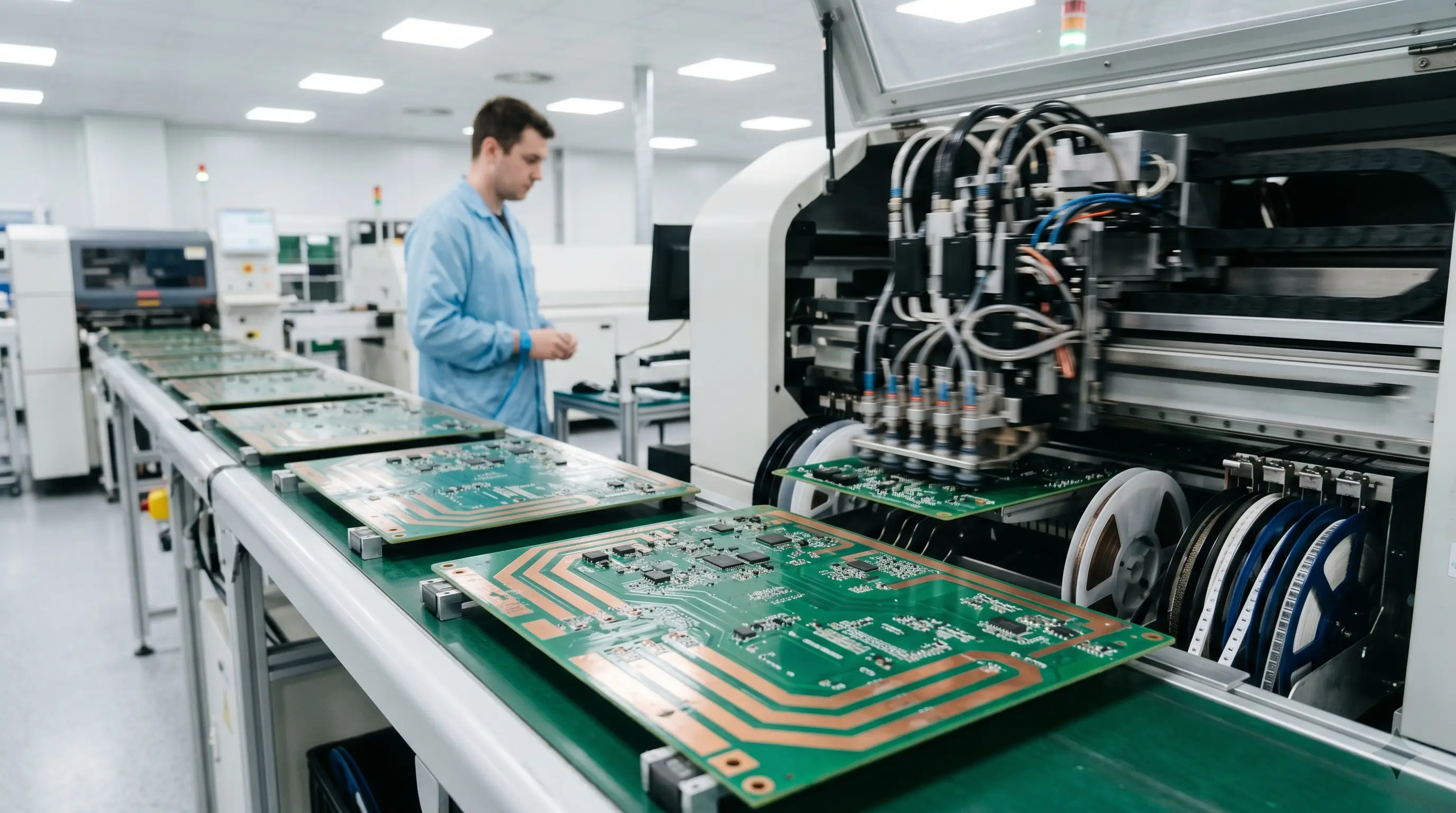

算力电源板要扛数百安培的大电流，普通1oz（约35µm）铜厚远远不够。电源分配网络普遍用到3oz以上厚铜，功率器件附近甚至用到3–6oz乃至更厚，专业方案会让铜层本身承担散热，配合埋铜块（copper coin）给功率器件热点开一条到机箱的垂直散热路径。需要说明的是：山西英特丽是PCBA/SMT/EMS代工厂，做的是厚铜板的贴片、焊接与成品组装；裸板（PCB制板）通常由客户指定或我们代为采购，并不自制裸板。厚铜板在贴装环节的挑战在于：铜厚导致热容量大，回流焊的升温曲线、焊膏量、预热时间都要专门调，否则容易出现虚焊、连锡或焊点应力。

3.2 GaN/SiC第三代半导体：高频带来的贴装新要求

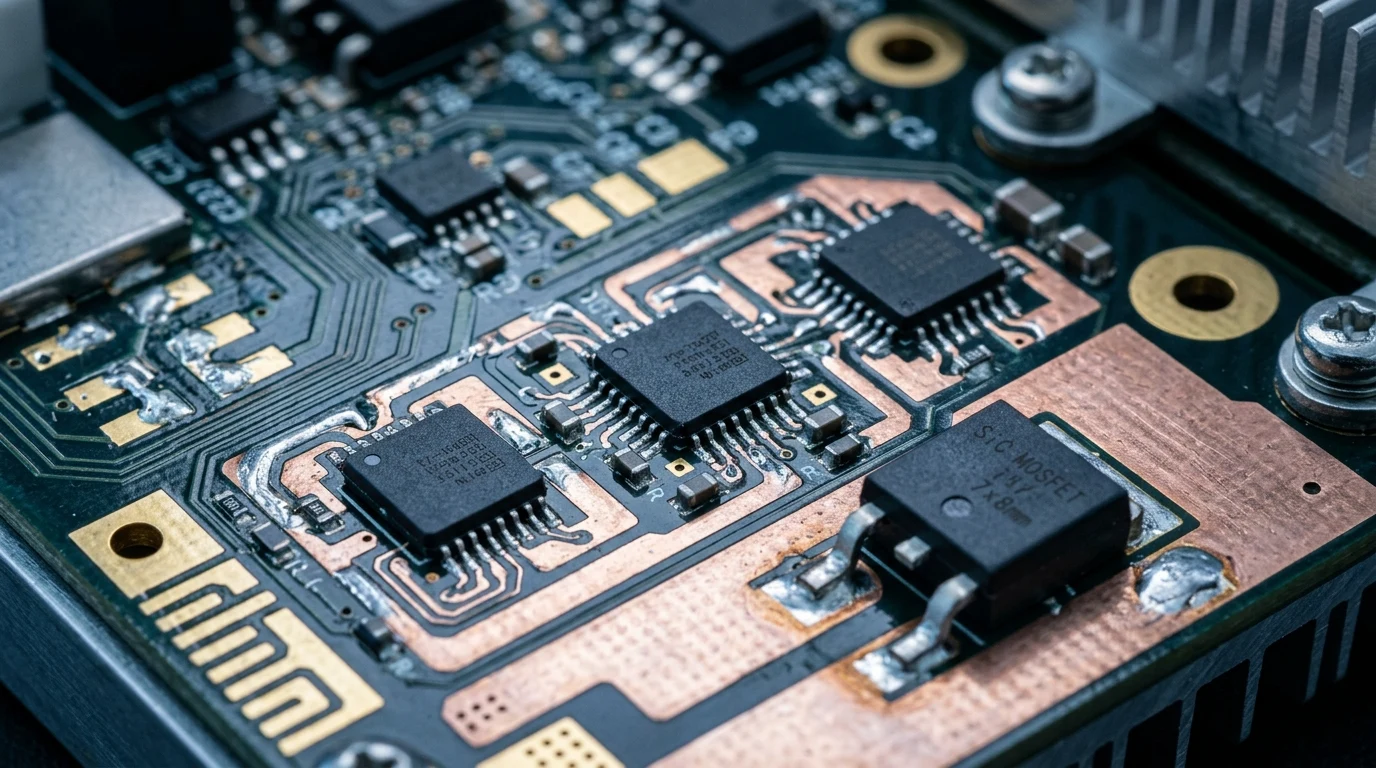

硅器件在高功率密度电源上已接近天花板，行业正转向氮化镓（GaN）和碳化硅（SiC）。典型拓扑是前级用交错图腾柱PFC（配SiC器件）、后级用高频GaN半桥LLC。GaN/SiC开关频率更高、损耗更低，能把磁性元件做小、把功率密度做高，但对制造端提出新要求：器件多为无引脚封装（QFN/LGA等），对焊膏印刷均匀性、贴装精度、回流焊温区控制更敏感，且这类器件对热应力敏感，返修窗口窄。这是连接“器件趋势”和“贴片工艺”的关键一环。

3.3 高压隔离与安规爬电距离

从48V到800V HVDC，工作电压抬高后，板上的高低压隔离、爬电距离与电气间隙必须严格满足安规要求，组装时的清洁度、三防涂覆的覆盖与厚度都会影响绝缘性能。高压大电流板的制造经验，和储能、新能源类高压板是相通的，可参考：储能BMS电路板加工难在哪？高压隔离与大电流PCBA设计制造要点。

3.4 高可靠闭环：老化、X-Ray、三防与验收标准

电源板一旦在数据中心里失效，代价远高于板子本身。所以高可靠的检测闭环是硬指标：功率器件、大尺寸BGA/QFN要靠X-Ray做焊点分层检测查空洞与连锡；交付前要做上电功能测试和高温老化（BURN-IN）筛掉早期失效；户外或工业现场用的电源板还要做三防涂覆。验收要落到IPC-A-610标准上，明确判废与可接受边界。相关工艺可深入阅读：BGA焊接X-Ray检测与返修工艺全解析 与 PCBA可靠性测试与IPC-A-610验收标准详解。

四、合规与认证：代工要配合客户过哪些关

服务器电源的设计与认证主体是电源方案商或整机厂，但能不能批量、一致地把合规产品造出来，很大程度取决于代工厂。把客户常涉及的“合规栈”理清楚，有助于判断一家代工厂是否真的懂电源板。

4.1 国际能效与安规

• 能效（80 PLUS）：钛金（Titanium，230V）逐档要求约为10%负载90%、20%负载94%、50%负载96%、满载91%，是首个加入10%轻载考核的等级；2025年新增的Ruby等级专为AI数据中心电源设计，要求更高并首次引入5%轻载考核。
• 安规：IEC/EN/UL 62368-1已取代旧的60950-1，覆盖服务器、机箱内电源与外置适配器；出口走CE时常以EN 62368-1体现。
• 谐波/EMC：IEC 61000-3-2限制谐波电流，服务器大功率电源靠有源PFC（做到接近单位功率因数）来满足；EMC上层标准如EN 55032会引用相关限值。

4.2 国内合规：CQC能效分级、GB 40879与CCC

面向国内客户，还有一套本土合规：CQC嵌入式电源能效分级（分7级，对标80 PLUS，考核效率与功率因数）；GB 40879-2021《数据中心能效限定值及能效等级》把PUE分级管理（限定值1.5、2级1.3、1级1.2），多地新建数据中心要求PUE不高于1.30且达国标二级以上；以及强制性CCC认证。本土EMS厂对接国内整机/互联网客户时，能讲清这套国产合规，是实打实的差异化。

4.3 代工厂的角色：不是认证主体，而是“可制造性 + 一致性 + 可追溯”

五、算力电源PCBA代工厂怎么选？四条核查标准

回到采购真正关心的问题：选厂时看什么？结合前面的工艺难点，给出四条可落地的核查标准。

六、山西英特丽的算力电源板承接能力

围绕上面四条标准，山西英特丽能提供的是一套从打样到批量的电源板代工承接：

• 产能基础：30条SMT智能产线、32000㎡生产基地，支持多品种柔性生产与快速换线。
• 工艺能力：厚铜大电流电源板的SMT贴片与成品组装、SMT+THT混装、磁性元件与功率器件焊接；X-Ray焊点分层检测、3D-AOI、功能测试与高温老化、三防涂覆，构成高可靠闭环。
• 质量体系：通过IATF16949、ISO9001、ISO13485三大体系认证，提供批量一致性与全程可追溯。
• 大功率电源的工艺积累：集团子公司TNC从事7–480kW充电桩业务，属于大功率开关电源/功率电子的同一工艺族（大电流、功率器件、高压隔离），这部分量产经验可迁移到算力电源板的制造上。需说明：充电桩与服务器电源是不同产品，此处仅作大功率电源制造经验的旁证。延伸阅读：充电桩直流DC-DC模块PCBA代工：大功率充电模块制造技术解析。

附录：算力电源术语速查
