导读：充电桩直流DC模块是公共快充网络的核心功率单元，其可靠性直接决定充电站的运营稳定性。随着充电功率从60kW向360kW乃至兆瓦级演进，DC模块的PCBA制造难度和工艺要求同步提升。本文从制造端视角解析大功率充电模块的板卡构成、工艺难点与代工厂选型要点。
在新能源充电基础设施的讨论中，充电桩整机通常是关注焦点，但对于PCBA代工厂而言，充电桩直流模块才是最值得深耕的细分方向。每台大功率直流充电桩内部通常集成4至12个功率模块，每个模块内含数块功能板卡，单桩的PCBA用量远高于一般工业设备。
目前国内充电模块市场由英可瑞、优优绿能、通合科技、麦格米特等专业厂商主导，这些企业本身体量不小，对PCBA代工的需求稳定且持续。与此同时，下游充电运营商为降低对单一模块供应商的依赖，也在积极拓展自研模块并寻找代工伙伴。充电模块PCBA的订单通常具备批量大、产品稳定、复购率高的特点，是高质量的长期客户来源。

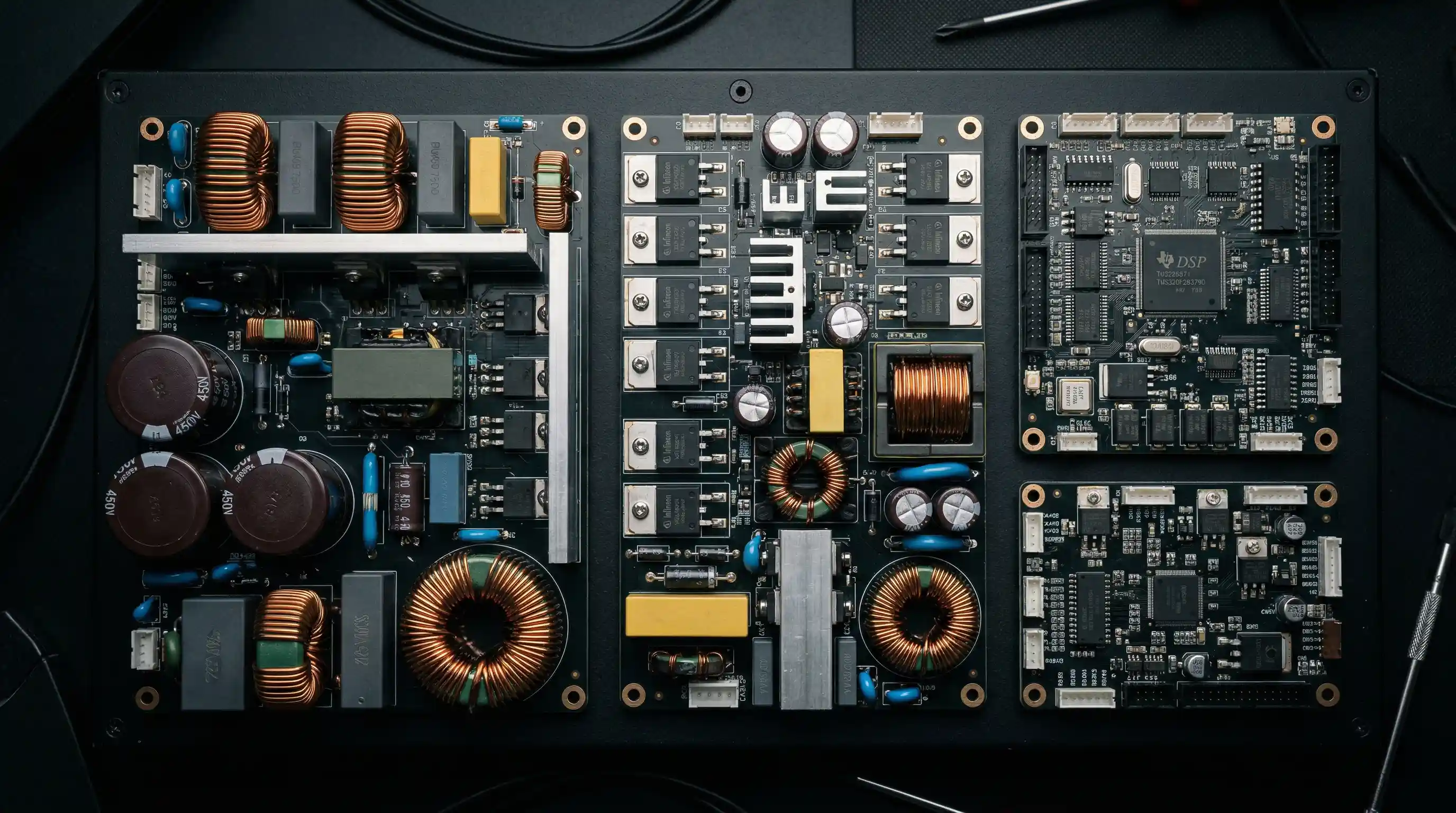

功率因数校正（PFC）板负责将电网交流电转换为高压直流，工作电压通常在380-800VDC之间。板上集成大功率IGBT或SiC MOSFET、高压电解电容和电流检测电路，工作电压高、电流大，对绝缘间距、爬电距离和焊点的耐压能力有严格要求，需严格遵守IPC-2221标准。
DC-DC板是模块的核心，实现高压直流到充电所需电压的精确转换。采用LLC谐振或移相全桥拓扑，核心器件为SiC功率模块。这类板卡的SMT贴装面临大热容量器件与小型控制器件混合焊接的工艺挑战，需要精细设计回流焊温度曲线，避免小器件过热损伤。
控制板负责功率管理、状态监测和与充电桩主控的CAN/RS-485通信。该板卡元器件密度中等，但对软件功能验证要求较高，代工厂需配合客户完成FCT功能测试工装的制作和测试流程的建立。
功率模块的散热管理是充电桩可靠性的关键。部分设计采用液冷或强制风冷方案，需要温度传感器板和风机控制板配合工作。这类辅助板卡结构简单，但安装精度和线束接插件的焊接质量直接影响整机可靠性。
800V工作电压下，PCB爬电距离和电气间隙须满足IEC 60664-1要求，SMT贴装时需防止锡珠、桥连等缺陷在高压路径附近出现，AOI检测须针对高压区域设定严格判据。
SiC MOSFET对ESD和热冲击敏感，贴装时须全程ESD防护，回流焊温度曲线需针对SiC封装特性优化，避免焊点因热膨胀系数差异产生早期失效。
功率电感、大容量电解电容等器件热容量远大于周边小型器件，需设计分段加热工艺或采用选择性焊接方案，防止小器件过热损坏或大器件焊接不足。
充电模块通常需要灌封保护，灌封前板面必须完成彻底清洗，去除助焊剂残留，否则残留物会影响灌封材料的附着力，甚至导致长期腐蚀失效。
充电模块板卡交付前须进行高压耐压测试，通常要求交流1500V或直流2000V以上，测试设备需具备自动过流保护，防止测试过程损坏板卡或发生安全事故。
充电模块设计寿命通常在10年以上，代工厂应协助客户建立加速老化测试方案，通过高温满载老化和热循环测试筛选早期失效，提升出货可靠性。
| 工艺/检验项目 | 技术要求 | 适用板卡 |
|---|---|---|
| 高压路径电气间隙 | 800V系统≥3.0mm（IEC 60664-1） | PFC板、DC-DC功率板 |
| SiC器件回流峰值温度 | 245-260°C（无铅），斜率≤3°C/s | 功率变换板 |
| 高压耐压测试 | AC 1500V/1min 或 DC 2000V/1min | 全系板卡 |
| 板面离子污染度 | ≤1.56µg NaCl/cm²（灌封前必测） | 需灌封处理的板卡 |
| 焊点外观标准 | IPC-A-610 Class 2（工业级） | 全系板卡 |
| 老化测试条件 | 满载功率，70°C环境，72小时 | 功率板卡整板 |
| 热循环次数 | -25°C至+85°C，100次循环 | 户外充电桩板卡 |
功率电子加工经验：充电模块与普通消费电子最大的区别在于高压大电流环境。具备逆变器、变频器、储能PCS等功率电子产品加工经验的代工厂，对高压安全管控、大功率器件焊接工艺有实际积累，能够更快切入充电模块产品线。

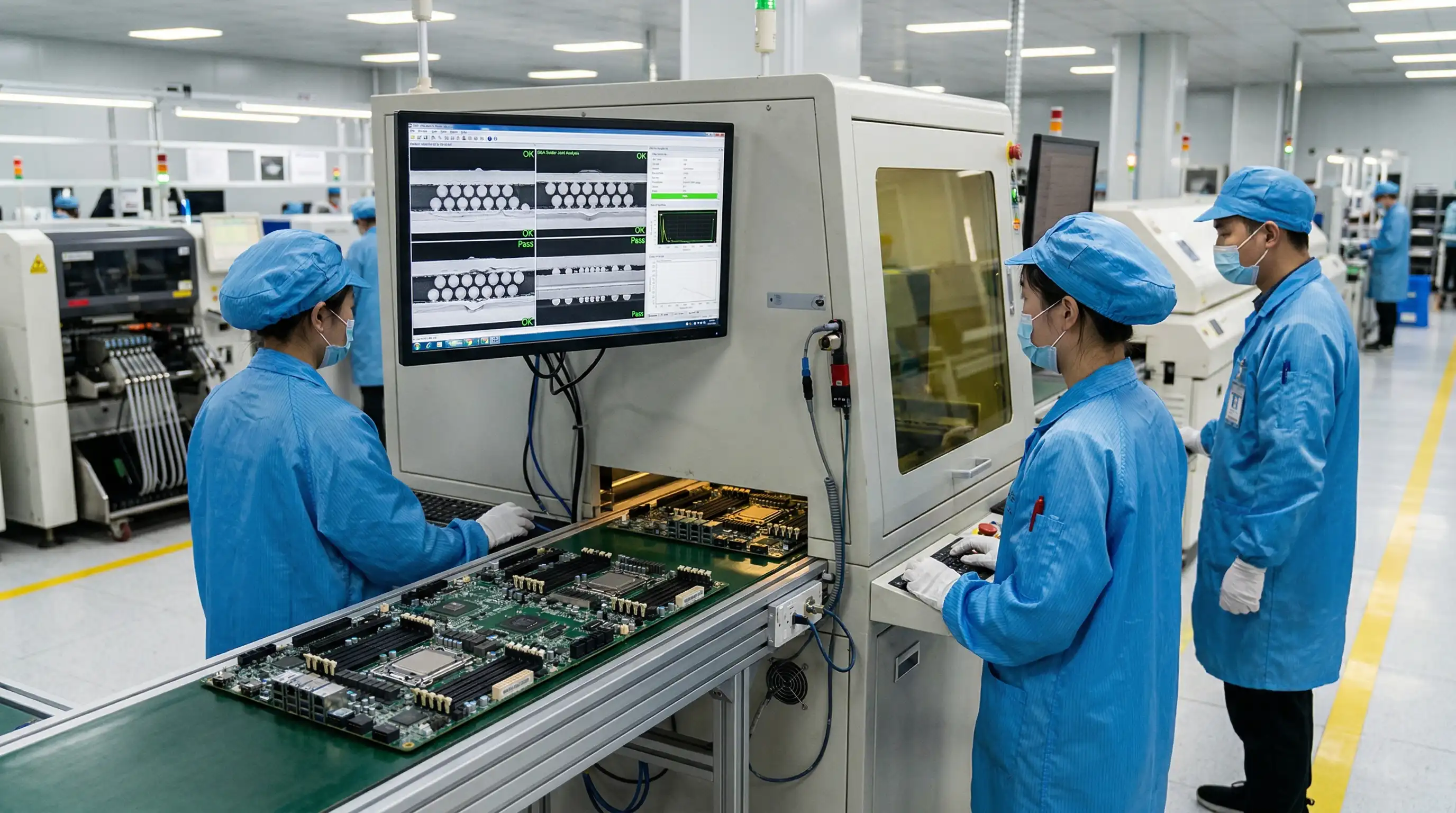

混装工艺能力：充电模块板卡普遍存在SMT与插件混装的情况，代工厂需要同时具备高质量的回流焊和波峰焊/选择性焊接能力，并能根据产品特点灵活排布工艺顺序，避免两道工艺之间的相互干扰。
测试工装自制能力：充电模块的FCT功能测试需要定制化的测试工装，代工厂若具备工装设计和制作能力，可以大幅降低客户的前期投入，并在量产过程中根据问题及时优化测试方案。
新能源行业认证背书：充电模块厂商在选择代工伙伴时，通常会优先考虑具备IATF16949或ISO9001认证的工厂，这是品质管理体系成熟度的重要背书，也是部分客户供应商准入的硬性要求。
山西英特丽电子科技有限公司，拥有30条SMT智能产线、32000㎡生产基地，通过IATF16949 / ISO9001 / ISO13485三大认证，旗下子公司天能充（TNC）专注EV充电桩产品，积累了丰富的充电模块PCBA制造经验，可为充电模块厂商及充电桩ODM客户提供高可靠性PCBA代工服务。
