导读：分布式光伏已成为全球能源转型的主力方向，组串式逆变器是其核心设备，承担着最大功率点追踪与并网逆变的关键功能。随着光伏装机量持续攀升以及逆变器更换周期到来，相关PCBA制造需求将长期保持高位。本文从制造端视角，系统梳理光伏组串逆变器板卡的工艺要求与代工选型逻辑。
在光伏逆变器的产品形态中，组串式逆变器凭借其灵活配置、易维护和发电效率高的特点，成为分布式光伏市场的绝对主流。阳光电源、华为能源、固德威、锦浪科技等国内外厂商在全球市场的竞争持续白热化，而其背后对PCBA制造的需求也在随装机规模同步增长。
值得关注的是，光伏逆变器中的电子元器件使用寿命通常为10-15年，而光伏组件的设计寿命为25年，这意味着在一套光伏系统的生命周期内，逆变器电子板卡至少需要更换一次。大量早期装机的光伏项目已陆续进入维修更换窗口，维修替换件的PCBA需求与新机需求叠加，使市场持续扩容。

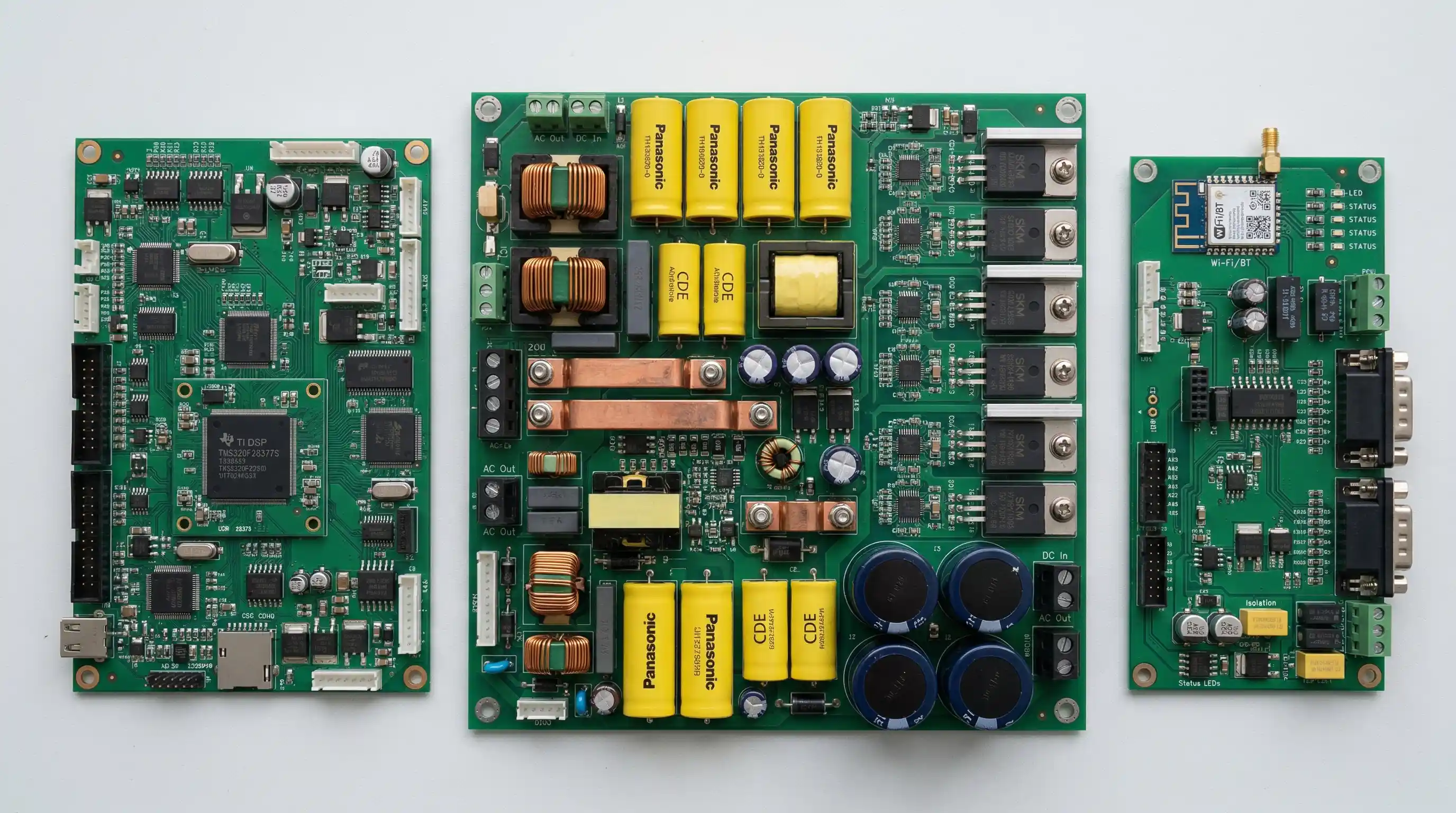

最大功率点追踪（MPPT）控制板是逆变器的"大脑"，集成DSP或ARM处理器、ADC采样电路、驱动接口和通信芯片。该板卡元器件密度高，对精密贴装和程序烧录工艺有严格要求，量产时须建立完善的程序版本管理机制，防止不同版本固件混用导致产品批次问题。
功率板是逆变器中制造难度最高的板卡，直流侧电压通常在600-1500VDC之间，交流侧连接电网，对高压安全设计的要求极为严苛。板上集成IGBT或SiC功率模块、薄膜电容、电流传感器等大型器件，混装工艺的工序管理是保证焊接质量的关键。
现代组串逆变器普遍具备RS-485、WiFi/4G、以太网等多种通信接口，支持接入光伏监控平台。通信板集成多类通信芯片和天线接口，对ESD防护和信号完整性要求较高，天线焊接和连接器安装的一致性直接影响设备的通信稳定性。
直流输入端需要处理来自光伏组件的宽范围电压输入，并集成防逆流保护和直流断路器控制电路。该板卡工作于高压直流环境，对爬电距离和绝缘测试的要求与功率板相当，同时需要考虑户外环境下的防潮和耐腐蚀性。
1500V直流系统要求PCB爬电距离和电气间隙满足IEC 60664及IEC 62109（光伏逆变器安全标准）要求，SMT过程中对高压路径的焊接质量检验须设定更严格的判定标准。
薄膜电容、大功率电感、散热铝基板等大尺寸插件器件与SMT器件混装，需要精确控制焊接顺序和炉温参数，防止先焊接的SMT器件在后续波峰焊过程中二次受热失效。
户外安装的逆变器需通过IP65及以上防护等级，板卡须进行三防漆处理，重点保护通信板和控制板上的敏感元器件，防止凝露和盐雾腐蚀导致早期失效。
逆变器工作于室外高温环境（最高达60°C以上），须通过高温高湿老化测试（85°C/85%RH）验证板卡的长期可靠性，同时进行高低温循环测试模拟季节性温变应力。
主控板量产时需要批量烧录固件，代工厂须建立完善的版本管理和烧录记录体系，防止版本混用，并与客户建立加密烧录机制保护软件知识产权。
逆变器板卡出货前须通过ICT在线测试和FCT功能测试，验证MPPT算法响应、通信接口、保护电路等关键功能的正确性，代工厂需具备测试工装开发能力。
| 工艺/检验项目 | 技术要求 | 适用板卡 |
|---|---|---|
| 高压路径电气间隙 | 1500V系统≥5.5mm（IEC 60664-1） | 功率板、直流输入板 |
| IGBT/SiC焊接峰值温度 | 245-260°C（无铅工艺） | 逆变功率板 |
| 高压绝缘测试 | AC 2500V/1min（按IEC 62109要求） | 功率板、直流输入板 |
| 三防漆膜厚 | 25-75µm（丙烯酸类），覆盖率≥95% | 控制板、通信板 |
| 高温高湿老化 | 85°C / 85%RH，96小时 | 全系板卡（抽样） |
| 热循环测试 | -25°C至+85°C，100次循环 | 户外型逆变器板卡 |
| 焊点验收标准 | IPC-A-610 Class 2（工业级） | 全系板卡 |
功率电子工艺积累：光伏逆变器功率板的制造要求与工业变频器、充电桩DC模块高度相似，具备高压功率电子产品加工经验的代工厂，在安全工艺规范和大功率器件焊接技术上有直接可迁移的积累，能显著降低新产品的工艺导入周期。
户外级可靠性验证能力：逆变器面向户外长达10年以上的使用寿命，可靠性验证不能流于形式。代工厂是否具备三防涂覆设备、高温老化测试箱，以及是否能配合客户执行热循环测试方案，是筛选供应商的重要依据。
程序烧录与追溯体系：逆变器产品迭代较快，主控板的固件版本管理是生产质量控制的关键环节。代工厂须具备完善的MES生产追溯系统，确保每块板的物料批次、工序记录和烧录版本全程可查。
认证体系与行业背景：具备ISO9001质量管理认证的代工厂，通常拥有更规范的过程控制体系。若代工厂同时有新能源汽车或储能行业的客户，其在新能源类电子产品的质量标准理解上往往更为深入。
山西英特丽电子科技有限公司，拥有30条SMT智能产线、32000㎡生产基地，通过IATF16949 / ISO9001 / ISO13485三大认证，具备光伏逆变器核心板卡的全流程制造能力，涵盖高压功率板混装焊接、三防涂覆处理、高温老化测试及全功能在线检测，可为逆变器ODM厂商提供从打样到批量的稳定代工服务。
