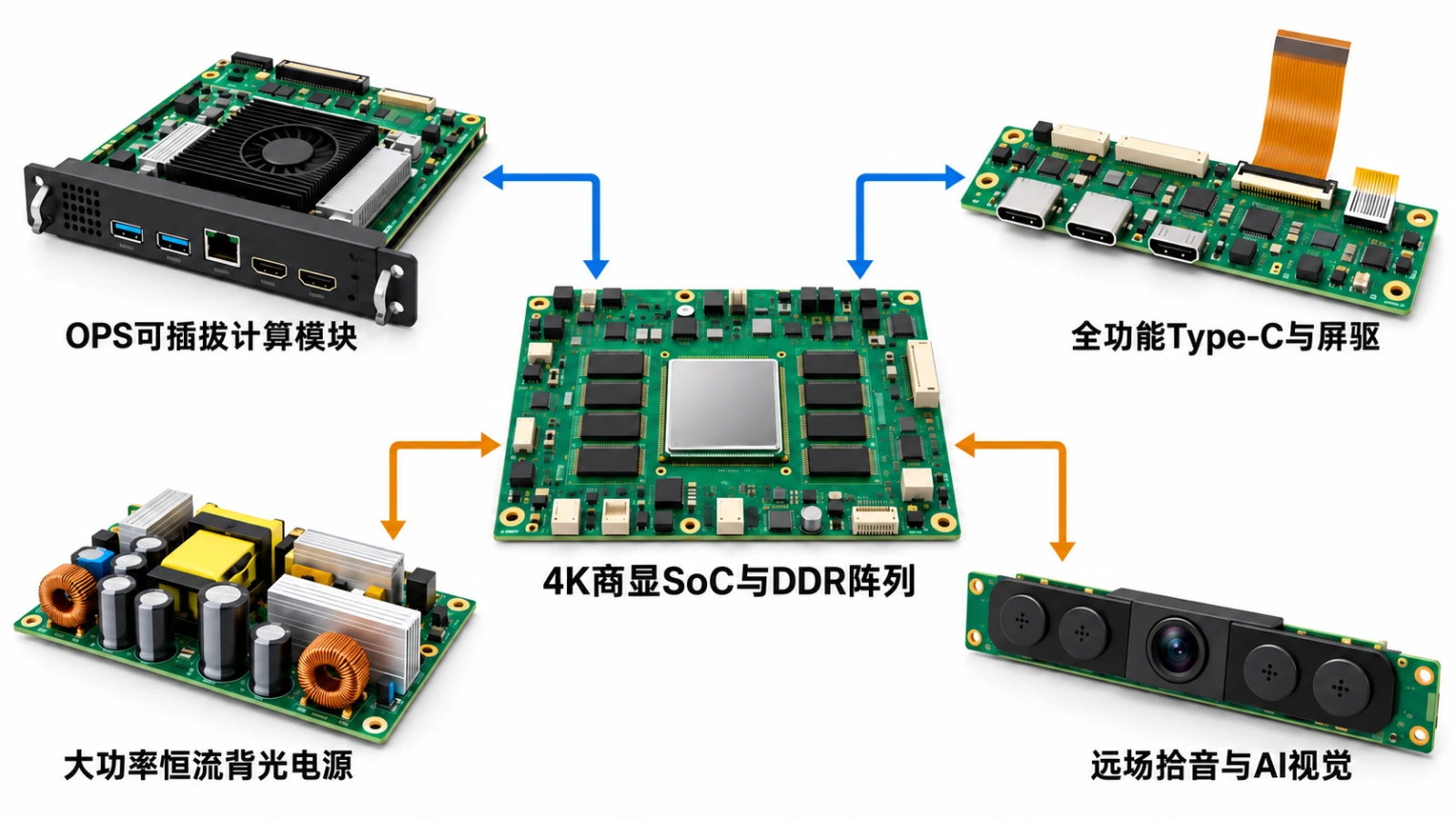

一、智能会议平板与商用显示系统多板协同架构
一台 65 英寸至 110 英寸的交互式智能会议平板（IFPD）或商用数字标牌，内部电子系统高度模块化，整机厂商通常会按“主控板 + OPS 模块 + 电源背光板 + 阵列麦克风/摄像头副板”向具备全工序能力的 EMS 工厂同步发包（在高算力 SoC 与视觉协同上与工业机器视觉相机主板及边缘AI视觉控制器PCBA高度互通）：
- 4K/8K 商显 Android 主控板（或三合一板）：搭载八核高算力商显 SoC（内置 NPU 支撑自动取景、发言人追踪与手写笔迹预测）、4～8 颗 DDR4/LPDDR4X/LPDDR5 内存颗粒、eMMC/UFS 存储，以及 V-by-One / eDP 屏驱接口、多路 HDMI 输入输出与千兆网口。

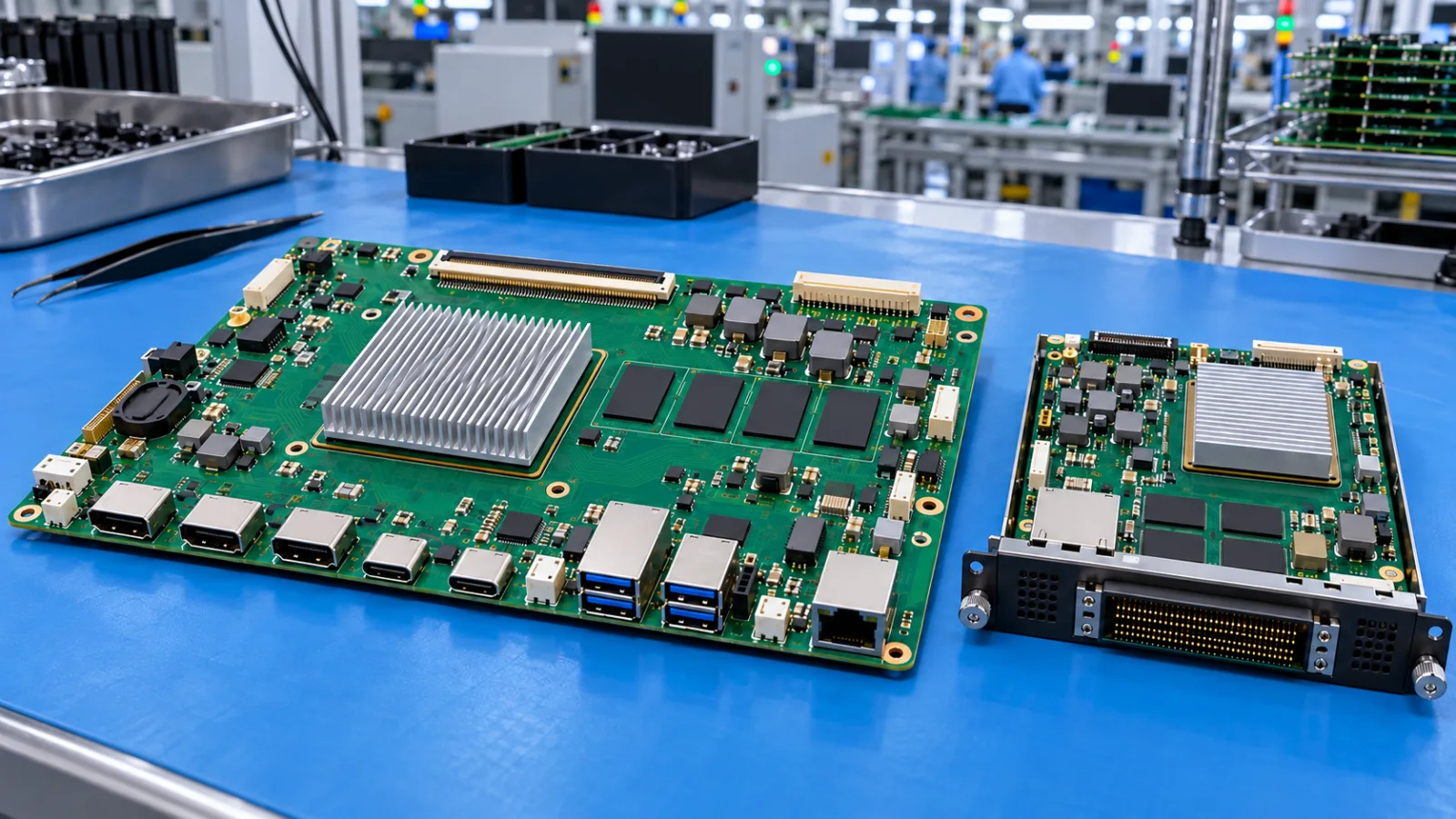

- OPS 可插拔计算模块主板（x86 或信创国产化平台）：通过 JAE 80-Pin 标准高密度插头与会议平板母板盲插对接，板载桌面级或移动级 CPU、SO-DIMM 内存槽、M.2 NVMe 固态硬盘接口及多相大电流 VCORE 供电电路。
- 大功率 AC-DC 电源与 LED 恒流背光驱动板（LIPS 板）：承担 200W～500W 整机供电与液晶面板背光恒流调光，密集排布高频变压器、PFC 电感、高压电解电容、散热片功率 MOSFET 与大电流屏线插座。
- 4K AI 会议摄像机与 8 麦/16 麦远场拾音阵列板：分布于整机上边框，集成超广角 CMOS 传感器、数字 MEMS 麦克风阵列、回声消除（AEC）DSP 芯片及红外/电容触控框通信接口。
| 商显会议平板 PCBA 模块 | 核心器件与基板特征 | 批量量产常见失效点 | SMT / DIP 与测试关键控制项 |
|---|---|---|---|
| 4K/8K 商显主控板 | 大尺寸 FCBGA 主控（23mm×23mm 以上）、DDR4/LPDDR5 颗粒、6～10 层阻抗受控板 | 大尺寸 BGA 与薄板热膨胀系数失配引起四角假焊或枕头效应（HoP） | 阶梯钢网局部增厚、定制防变形过炉合成石载具、十温区氮气回流与 X-Ray 抽检 |
| 高速音视频与触控接口 | 全功能 USB Type-C（24-Pin 双排）、HDMI 2.1、V-by-One 扁平锁扣座、JAE 80-Pin OPS 座 | Type-C 内排 SMT 引脚少锡虚焊或连锡；频繁拔插导致外壳固定脚脱焊 | 3D SPI 监控微间距引脚锡量、X-Ray 穿透检查内排盲焊点、外壳接地脚通孔点胶/透锡加固 |
| OPS 插拔电脑模块主板 | 多相 DrMOS 供电阵列、高密度 CPU/PCH 封装、SO-DIMM 与 M.2 高频连接器 | 大电流 DrMOS 底部散热焊盘空洞偏高引发高负载降频；长条连接器翘曲 | 散热盘井字形导气网孔设计、回流炉温均匀性 ΔT 严控、满载烤机跑分测试 |
| 大功率电源与恒流背光板 | PFC 升压电感、高压铝电解电容、大功率肖特基/MOS 管（带散热铝片）、安规电容 | 波峰焊大热容引脚冷焊或透锡率不足；初级与次级安规爬电距离被锡珠污染 | 治具托盘选择性遮蔽波峰焊、DIP 插件防错治具、GB 4943.1 高压绝缘与雷击浪涌测试 |
二、大尺寸薄型主控板防翘曲与 FCBGA + 多颗粒 DDR 贴装
商显主控板单板面积通常较大（常见尺寸在 220mm×160mm 以上），而为配合超薄机身设计，板厚往往控制在 1.2mm～1.6mm，且板边密集排布整排沉板式 HDMI、USB 及音频接口。在经历峰值约 245℃ 的无铅回流焊高温区时，若缺乏刚性支撑，板材极易在重力与内应力作用下产生下垂弯曲，直接导致中央区域的大尺寸 FCBGA 芯片与四周 DDR 内存颗粒出现局部脱焊。
2.1 全贴合过炉载具与十温区氮气回流曲线
在导入大尺寸商显主板或 OPS 主板时，山西英特丽工程团队会为每款板型定制带精密压扣与中部支撑柱的合成石过炉托盘，将炉内热变形量严格限制在微米级范围内。产线配备 HELLER 1913 MK5 十温区热风氮气回流焊炉，通过实测大尺寸 BGA 中心球点、板边重型连接器与 DDR 内存颗粒的实时温度（测试方法详见回流焊炉温曲线设定与验证规范），优化恒温浸泡时间以减小整板温差（ΔT），并在炉后按BGA与QFN空洞X-Ray抽检方案逐批核查焊球塌陷形态。
2.2 全功能 Type-C、HDMI 2.1 与 V-by-One 高速接口焊接
现代智能会议平板普遍支持“一线通”全功能 USB Type-C 接口（同时承载 4K 视频输入、USB 3.2 触控回传与 65W/100W 反向 PD 快充）以及 51-Pin V-by-One 高清屏线插座。这类连接器引脚间距细密（常为 0.4mm～0.5mm），且外壳固定脚需承受终端用户成千上万次带角度插拔。产线在印刷阶段采用局部阶梯加厚钢网提升连接器焊盘锡量，保证插针共面度偏差内仍能形成饱满焊点，同时对 Type-C 盲排焊脚执行 X-Ray 透视复检。
三、三合一电源背光板 DIP 插件与 GB 4943.1 安规管控
针对将主控、电源与背光恒流集成为一体的商显三合一板或独立大功率 LIPS 电源板，需要满足 GB 4943.1-2022 对电网电源直接连接设备的电气间隙、爬电距离、耐热防火及接触电流要求。
- 异形大热容器件自动化插件与波峰焊透锡：山西英特丽配备 16 条自动化 DIP 插件与后焊产线，利用立式/卧式异形插件机完成安规 X/Y 电容、共模电感与高寿命电解电容的高速插装；在波峰焊环节采用选择性开窗治具保护背面 SMT 元件（工艺选型参考选择性焊与波峰焊在中大批量插件板中的边界），确保散热铝片与变压器粗引脚垂直透锡率达标。
- 远场语音 MEMS 麦克风阵列板的声学孔保护：会议平板顶部的 8 麦/16 麦拾音长条板分布着底部进音或顶部进音的硅基 MEMS 麦克风。在 SMT 印刷、回流与分板全程，严禁助焊剂蒸汽、洗板水或分板粉尘进入声学进音孔，产线采用无粉尘激光/铣刀带吸尘分板工艺并在屏蔽房内逐板测试信噪比（SNR）与频响曲线一致性。
四、4K 烤机、EDID/HDCP 密钥烧录与多板齐套交付
商用显示客户在招投标与教育采购季往往要求主控板、OPS 板、电源板及按键/拾音副板按整机套数同步齐套入库。山西英特丽依托多线并行排产与定制化ICT+FCT自动化测试治具，在出货前完成全套功能验证：
- V-by-One / eDP 4K60Hz 画面点屏与眼图稳定性测试：FCT 治具直连标准 4K 测试模组或信号分析卡，自动检测多路 HDMI、Type-C 视频切换、PD 快充协议握手、千兆网口吞吐率及 USB 3.0 通道速率。
- HDCP 密钥、EDID 参数与 MAC 地址防重烧录：通过 MES 系统联网分配独立 MAC 地址与 HDCP 授权密钥，烧录完成后自动回读校验并与单板条码绑定，防止批量出货中出现串号或高清版权内容无法播放。
- 高温满载音视频解码老化抽检：按批次抽检或全检执行 4K H.265（符合 GB/T 20090.2 规范）循环视频硬解码与大功率音频功放输出烤机，提前拦截早期热稳定性不良。
五、商显与智能会议平板 PCBA 代工常见问题（FAQ）
商显会议平板大尺寸主板在回流焊时如何防止板弯板翘？
首先在 DFM 阶段建议客户保持各层铜箔分布均匀并增加拼板工艺边加强筋；进入 SMT 产线后，我们全程使用高刚性合成石定制过炉托盘，托盘底部设置避空焊盘窗并在易下垂区域配置支撑顶针，配合十温区回流焊炉平缓的升温与冷却斜率，将板面翘曲度严格控制在 IPC-A-610 允许范围内。
全功能 Type-C 接口为什么在会议平板售后中容易出现接触不良或快充失效？
24-Pin 双排 Type-C 母座包含一排明脚和一排隐藏在塑胶舌片下方的盲脚。若钢网开口设计不当或回流热风穿透不足，内排引脚极易出现少锡、冷焊或锡珠短路。山西英特丽通过 3D SPI 监控内排锡膏高度、优化氮气回流底部热风循环，并结合 X-Ray 抽检与 FCT 正反盲插全功能测试来保障良率。
OPS 电脑模块与会议平板主控板能否在同一工厂齐套代工？
完全可以。山西英特丽晋城基地拥有 30 条高速 SMT 产线与 16 条 DIP 产线，可同时排产高密度 x86/ARM OPS 计算板、4K 商显大主板、大功率电源背光板以及摄像头/麦克风阵列小板，实现一套 BOM 齐套交付，帮助整机厂大幅压缩供应链协调成本。
山西英特丽在智能终端与商用显示领域有哪些量产配套经验？
我们长期为智慧教育、政企会议系统、自助终端及工业触控一体机客户提供规模化 EMS 制造服务（相关产品能力可参考边缘AI与智能终端控制器PCBA），具备完善的防静电、温湿度受控车间与全流程 MES 追溯能力。
正在推进 4K/8K 智能会议平板主控板、OPS 可插拔模块或商显三合一板的试产与大批量代工？欢迎发送 Gerber、BOM 与测试要求获取工程评估。
