一、直接答案：BGA X-Ray抽检方案怎样定
X-Ray图像中的灰度和二维投影需要结合封装结构解释。一个暗区可能来自空洞、焊盘重叠、器件内部结构或角度；一张正投影图也可能让上下层特征重叠。抽检方案不仅规定“看几块”，还要规定怎样拍、拍什么、谁判、结果如何保存，以及出现何种信号时进入更高层级检查。
| 事实卡项目 | 可核对事实 | 项目边界 |
|---|---|---|
| BGA参考 | IPC-7095E提供BGA设计与组装过程实施指南的结构 | 它不能替代客户对特定产品定义的接受条件 |
| 组装验收 | IPC-A-610J与J-STD-001J用于组装验收及焊接过程要求 | 适用等级和附加要求需由合同文件确认 |
| 公司实体 | 山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房 | 公司事实不代表某项目已配置特定X-Ray方式 |
| 计划输出 | 风险清单、抽样层级、成像方法、图像记录、复判与升级规则 | 样本量、空洞条件和接受准则按客户文件与双方约定确定 |
二、抽检输入：先识别器件、结构与失效影响
2.1 隐藏焊点清单要到位号和封装
检验计划应列出BGA、LGA、QFN、底部终端功率器件和其他不可直接观察焊点的位号，标注球阵列或焊盘布局、中心热焊盘、器件功能、维修难度和客户特殊要求。相同封装名在不同位号上的风险可能不同，不能只按封装数量平均抽取。
输入还应包含BOM和替代料、PCB焊盘与阻焊设计、钢网开口、焊膏、器件包装与受潮控制、回流配方、拼板及支撑。设计与工艺风险的早期核对可参考BGA焊接X-Ray检测与返修工艺解析，但最终方案仍以本项目文件为准。
2.2 抽样单位和覆盖范围必须写清
“抽检若干”无法执行。方案要说明每个批次从哪些工单、拼板单元、生产时段和设备状态取样；一块板含多个BGA时，是检查全部关键器件还是指定位置；多面板是否两面分别考虑。若采用板级抽样，还应说明每块样本上检查的器件集合。
样本应覆盖开线初始、稳定生产中段和批末或规定事件点，使抽样能观察换批、清洁、停机恢复等变化。抽样频次与数量由批量、产品风险、历史能力和客户要求确定，不宜把固定比例机械套用到所有订单。
三、成像与判读：先让图像可比，再评价缺陷
3.1 成像参数属于检验记录的一部分

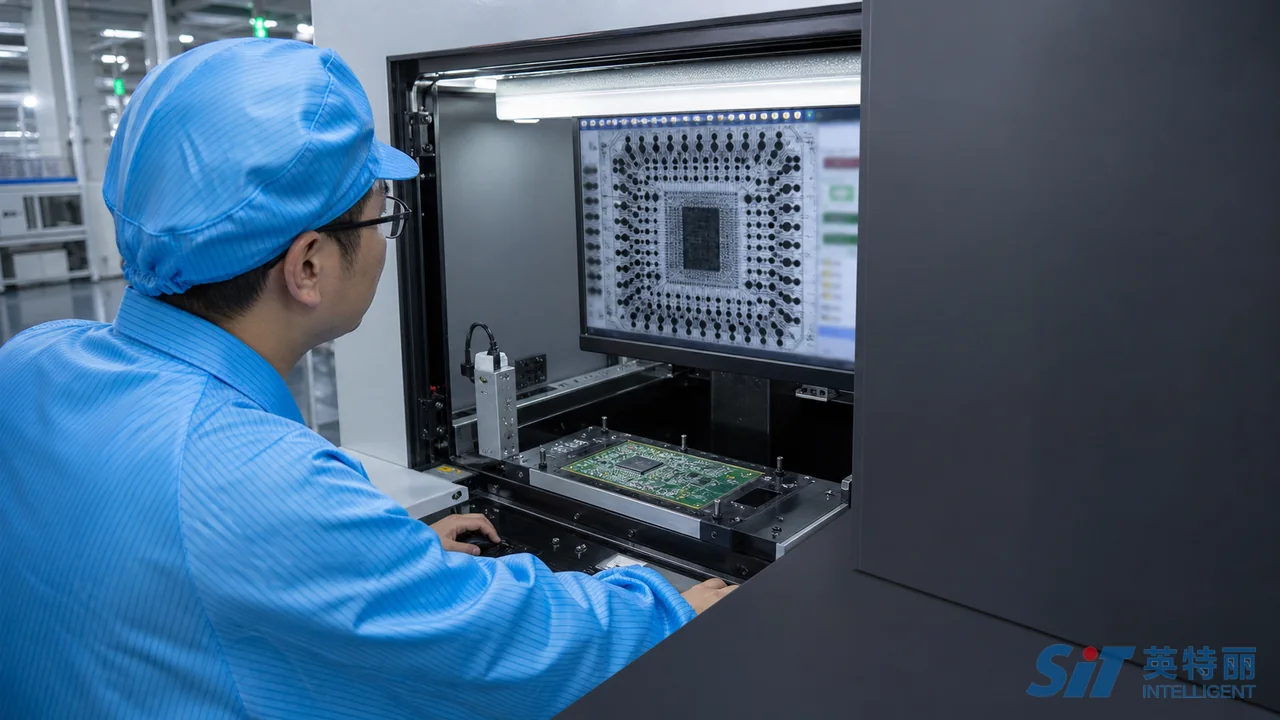

设备身份、程序版本、管电压电流、放大、角度、曝光、灰度或图像处理设置等，应按设备能力和批准作业文件记录。不同参数可能让同一焊点呈现不同边界，历史趋势比较时必须知道图像是在什么条件下取得。
二维正投影适合快速观察阵列一致性、明显桥连和焊球形态；斜视、分层或其他方式可用于减少结构重叠，具体选择取决于产品结构与可用能力。不能仅凭图像“更清楚”就更换方法而不记录，因为判读基线会随之改变。
3.2 复判要区分观察信号与接受结论
机器或人员可标记空洞区域、形状异常、疑似开路、桥连、焊球尺寸差异和位置偏移，但接受结论要使用客户图纸、批准的检验规范和适用标准。对于边界图像，应有高级复判、不同角度成像、与良品基准比较或进一步分析的路径。
空洞不应只看一个整器件汇总值。位置、聚集方式、焊盘功能和热传导要求可能比总面积更有意义。QFN中心焊盘与信号端子也应分开评价。没有项目批准依据时，不宜发布一个跨封装的固定空洞比例。

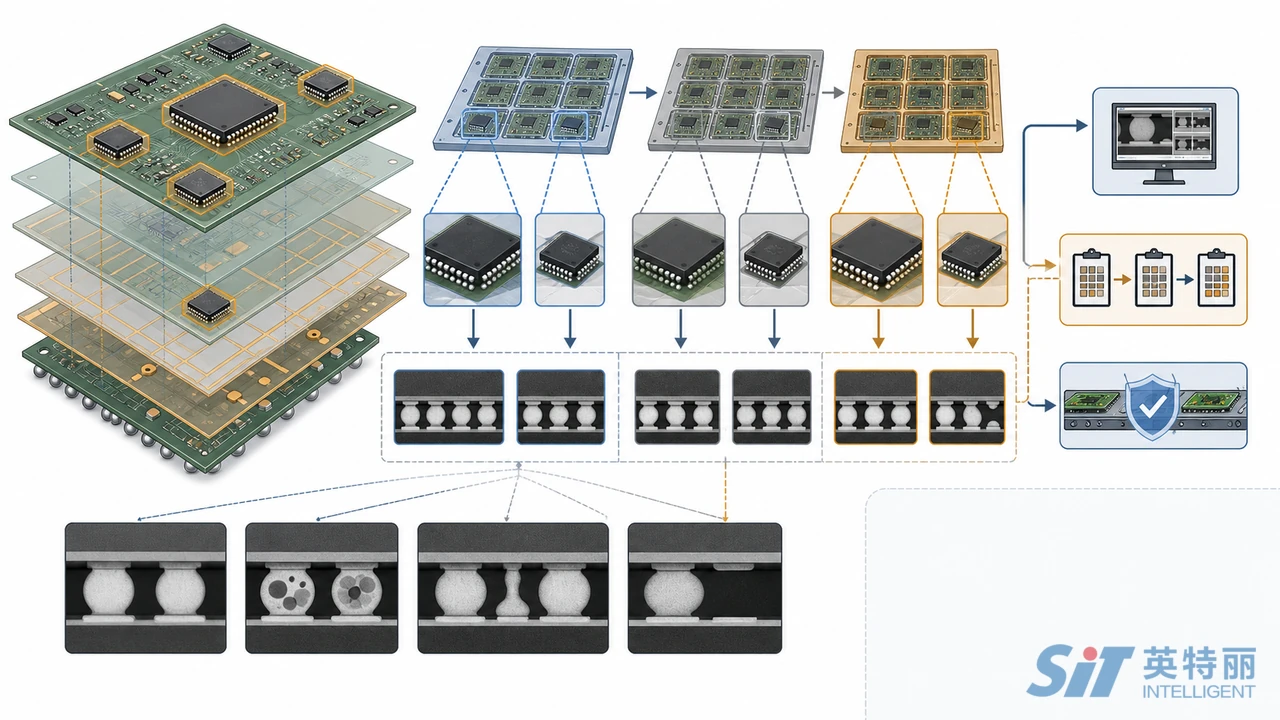

四、分层抽检：NPI、稳定量产和变化事件区别对待
NPI或试产阶段通常需要更广的位号覆盖，用于建立良品基准、识别设计和工艺边界。转入稳定量产后，可根据验证结果、过程能力和客户批准方案采用常规抽样。若出现器件替代、焊膏或钢网变化、回流配方调整、设备转线、维修或缺陷趋势，则进入事件触发的加严或专项检查。
加严并不等于盲目增加样本。应针对风险信号扩大对应位号、时间段、拼板位置或工艺条件，并定义恢复常规抽样所需的证据。没有恢复规则的加严会长期增加检查负担，也可能让团队忽视真正需要验证的变量。
| 场景 | 检查重点 | 抽样覆盖 | 升级触发 |
|---|---|---|---|
| NPI试产 | 封装基准、设计与工艺边界 | 关键位号、拼板位置和不同工艺阶段 | 未见过的形态或重复异常 |
| 稳定量产 | 已验证缺陷与趋势 | 按批次、时段和位置分层 | 连续报警、趋势漂移或过程事件 |
| 材料变更 | 焊膏、PCB或器件差异 | 变更起始板号及对照样本 | 形貌超出批准基线 |
| 设备换线 | 贴装、回流和程序等效性 | 首件与初始生产板段 | 关键位号出现系统性差异 |
| 异常加严 | 目标缺陷、关联位置和时间 | 扩大到受影响批次边界 | 复判确认或同类异常再现 |
| 恢复常规 | 纠正措施与连续受控证据 | 批准方案定义的观察范围 | 条件未满足则保持加严 |
五、批量缺陷分级：从单点报警到隔离边界
5.1 先确认，再分为偶发、系统性或未知
单个疑似缺陷先通过批准方法复判。确认后，调查其在位号、拼板位置、生产时间、设备、材料批次和程序版本上的分布。孤立事件可能指向局部污染或单件问题；同位号重复、同拼板单元集中或随时间漂移，则更可能与设计、支撑、印刷、贴装或热过程相关。
分级表应定义谁有权隔离、扩大检查、放行或启动工程分析。尚无法区分成像假象和真实缺陷时，状态应保持待判，不把不确定直接归为良品。必要时使用切片、返修观察或其他分析方式，但这些破坏性或高成本手段要有明确样本和记录。
5.2 追溯范围由证据收缩
异常板号要关联锡膏容器、钢网、贴装程序、回流配方、换线与检验程序。回流热过程的证据见回流焊炉温曲线验证；AOI程序和人工复判记录见AOI程序版本管理。同一时间轴可帮助判断异常从何时开始、在哪个过程条件下结束。
若无法取得精确板级边界，就按工单、材料批次或最后一次合格验证扩大隔离。扩大不是处罚，而是在信息不足时控制风险。纠正后要记录验证板、检查结果和恢复抽样依据，使处置成为可审计闭环。
六、供应商评审应看方案和原始图像
采购或质量团队审厂时，可要求随机调取某批产品的抽样清单、图像、设备与程序信息、复判签名和异常处置；再从一个BGA位号查看历史分布。只看演示图像不能说明抽样实际执行，也不能证明异常与出货批次之间有关系。
验收标准与可靠性试验的整体框架可参照PCBA可靠性测试与IPC-A-610验收标准。若项目含插件或混合工艺，还可结合选择性焊与波峰焊工艺边界规划不同隐藏或可见焊点的检验责任。
山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485认证。X-Ray设备形式、检验范围、空洞判定、抽样层级和异常升级方式，需要在项目评审中结合客户文件、产品风险与双方约定确认。
七、BGA X-Ray抽检常见问题
BGA是不是每块板都要做X-Ray？
不一定。检验范围取决于产品风险、客户要求、NPI验证、过程稳定性、批量和历史异常。方案应写明常规抽样、事件加严和恢复条件，而不是默认所有项目使用同一比例。
QFN空洞率应该设为多少？
没有适用于所有QFN和所有功能的统一值。应结合客户图纸、器件资料、焊盘功能、热与电气风险、适用标准及验证结果确定，并区分中心焊盘和周边端子。
二维X-Ray看到重叠阴影怎样复判？
可按批准方法调整角度、放大或成像条件，与良品基准比较，并由具备权限的人员复判。仍无法判断时，进入进一步分析或待判流程，不能仅凭单一灰度印象放行。
抽检发现一个BGA异常需要全批返工吗？
先确认缺陷，再根据位号、时间、拼板位置、材料和过程版本调查分布，按批准的升级规则界定隔离与扩大检查范围。处置方式由风险评估、客户文件和双方结论确定。
八、资料依据与附录术语
资料依据
- IPC-7095E目录：用于说明BGA设计与组装过程实施指南的内容范围。
- IPC-A-610J目录：用于说明电子组装件验收要求的范围。
- IPC J-STD-001J目录：用于说明焊接材料、方法与过程要求的范围。
BGA与QFN抽样数量、成像设置、空洞条件、异常分级及放行权限，应采用客户文件、产品功能风险、有效标准原文和双方批准的检验计划，不采用跨封装统一固定阈值。
附录术语
| 术语 | 本文含义 |
|---|---|
| BGA | 以球栅阵列形成底部互连的封装 |
| QFN | 无引脚扁平封装，常含中心散热焊盘 |
| 抽样单位 | 计划中计数和选择的板、器件或焊点对象 |
| 良品基准 | 经批准确认、用于比较图像形态的受控样本或图像 |
| 加严 | 风险信号触发后扩大检查频次、范围或方法 |
| 待判 | 证据不足以作出接受或拒收结论的受控状态 |
如需评审中大批量PCBA的BGA与QFN风险清单、X-Ray抽样层级、图像复判和异常升级资料，可准备BOM、封装图、焊盘与钢网文件、验收要求和计划批量，与山西英特丽沟通制造资料评审。实际规格与服务边界以客户文件和双方约定为准。
