导读：选择PCBA代工厂，很多采购工程师会问：你们的焊接质量达到什么标准？对方回答"符合IPC标准"，但IPC标准有三个等级，不同等级的要求差异显著。本文系统梳理IPC-A-610验收标准的分级逻辑、主要检验项目与常见缺陷判据，以及PCBA可靠性测试的完整方法体系，帮助工业电子设备制造商建立清晰的质量验收框架，更准确地评估代工厂的真实能力。

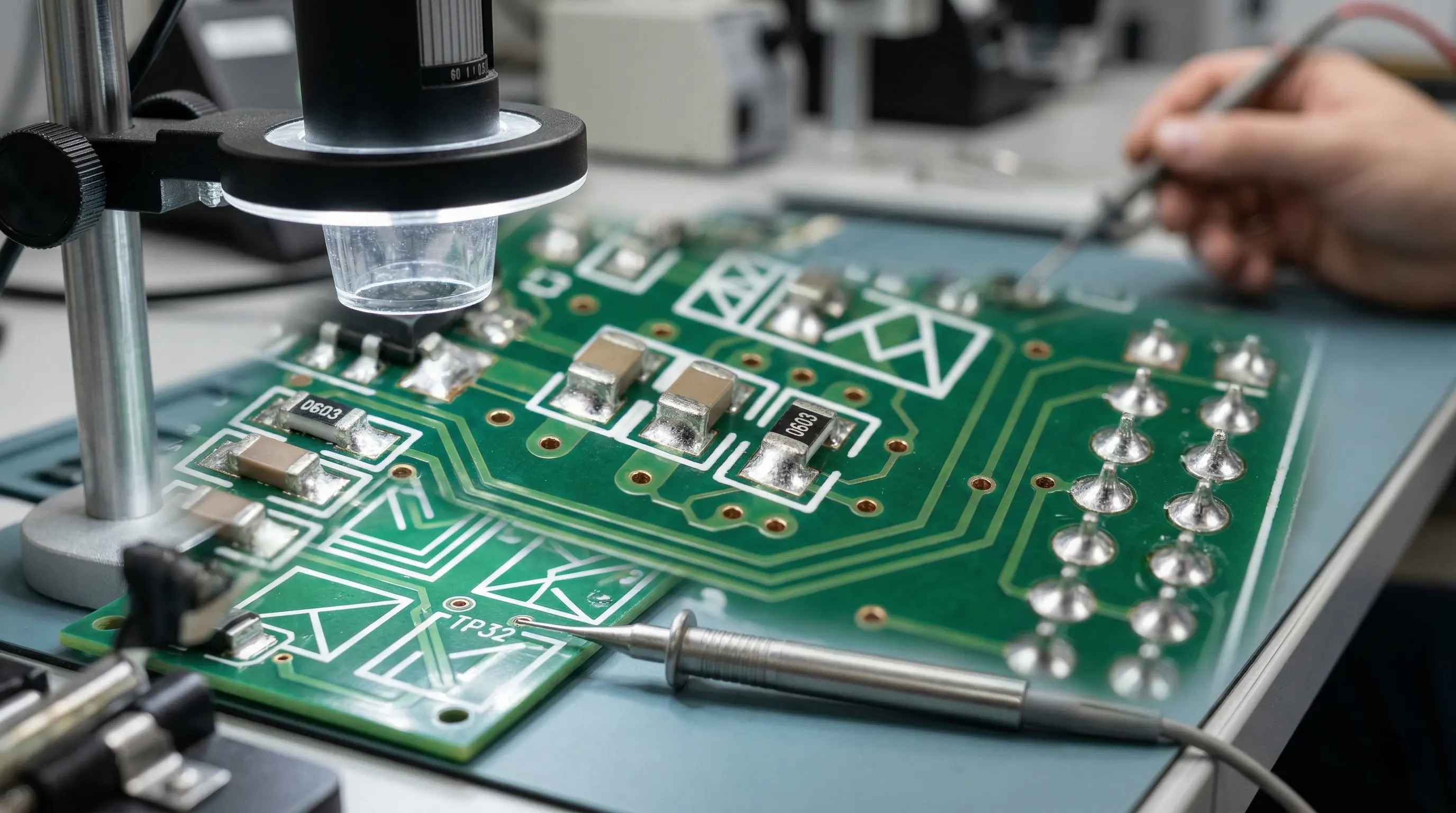

IPC-A-610是由美国电子工业协会（IPC）发布的电子组件可接受性标准，是全球PCBA行业应用最广泛的质量验收依据。它规定了焊点形态、元器件贴装位置、缺陷类型及其对不同应用等级的影响程度，为制造商和客户之间的质量沟通提供了统一语言。
IPC-A-610将电子产品按应用场景分为三个等级，每个等级对应不同的可接受性标准，等级越高，允许存在的缺陷类型越少，尺寸容差越严格。了解这三个等级的边界，是采购工程师与代工厂沟通质量要求时最重要的基础知识。
适用于消费类电子产品，对使用寿命和环境适应性要求较低，允许存在一定程度的外观不完美，只要产品能正常工作即视为合格。家用电器、普通消费类电子通常执行此标准。
适用于需要持续运行、要求较高可靠性的工业电子产品，包括工业控制设备、通信设备、汽车电子等。大多数B端工业客户的PCBA订单执行此标准，对焊点润湿性、焊料量、元器件偏移等有明确的定量要求，不允许出现虚焊、桥接、锡珠等影响长期可靠性的缺陷。
适用于航空航天、军事装备、医疗植入物等失效后果严重的产品。要求的工艺控制精度和检验覆盖率远高于Class 2，部分指标需要100%检验而非抽样，医疗电子、车规级产品有时会要求部分板卡执行此标准。
| 检验项目 | Class 2可接受条件 | 典型缺陷描述 |
|---|---|---|
| SMD元件偏移（侧向） | 偏移量不超过元件宽度的25% | 元件贴歪，引脚悬空于焊盘外 |
| SMD元件偏移（旋转） | 旋转角度不超过45° | 元件旋转过大导致引脚接触不良 |
| 焊料量（回流焊） | 焊脚浸润高度≥焊端高度25% | 焊料不足，焊点干瘪，冷焊 |
| 焊料桥接 | 不允许（拒收） | 相邻焊点之间出现锡桥短路 |
| 锡珠/锡球 | 固定的锡珠不允许（活动的视情况） | 板面残留细小锡球，可能导致短路 |
| 通孔焊点填充率 | 垂直方向焊料填充≥75% | 插件孔未充分润湿，透锡不足 |
| 元件标识方向 | 有极性元件方向须与BOM一致 | 电解电容反装、二极管极性错误 |
| PCB表面损伤 | 不允许阻焊层大面积剥落 | 焊接过热导致基板分层或焦化 |
仅靠IPC-A-610的外观验收不足以评估PCBA的长期可靠性，完整的质量保障体系还需要覆盖以下几类测试方法。
通过工业相机对板面进行高速扫描，自动比对标准图像识别元件缺失、偏位、极性错误、焊点异常等缺陷。3D-AOI可对焊点体积进行量化检测，是流水线质量管控的核心手段，覆盖率须达到100%。
针对BGA、QFN、LGA等封装底部焊点不可见的情况，X-Ray可穿透器件检测焊球状态、空洞率和桥接缺陷。对AI服务器、通信设备等含大量BGA器件的板卡，X-Ray检测是必要环节，不能以AOI替代。
通过测试探针接触板卡测试点，对电阻、电容、二极管等无源器件进行逐一电气测量，检测元件缺失、错值和焊接开路等缺陷。ICT覆盖率通常在70-85%之间，需要配合AOI形成互补。
将板卡放入测试夹具，模拟实际工作条件对电路功能进行验证，确认所有功能模块正常工作。FCT是发现系统级缺陷的最后防线，测试工装的质量直接影响测试覆盖率，代工厂须具备工装自制能力。

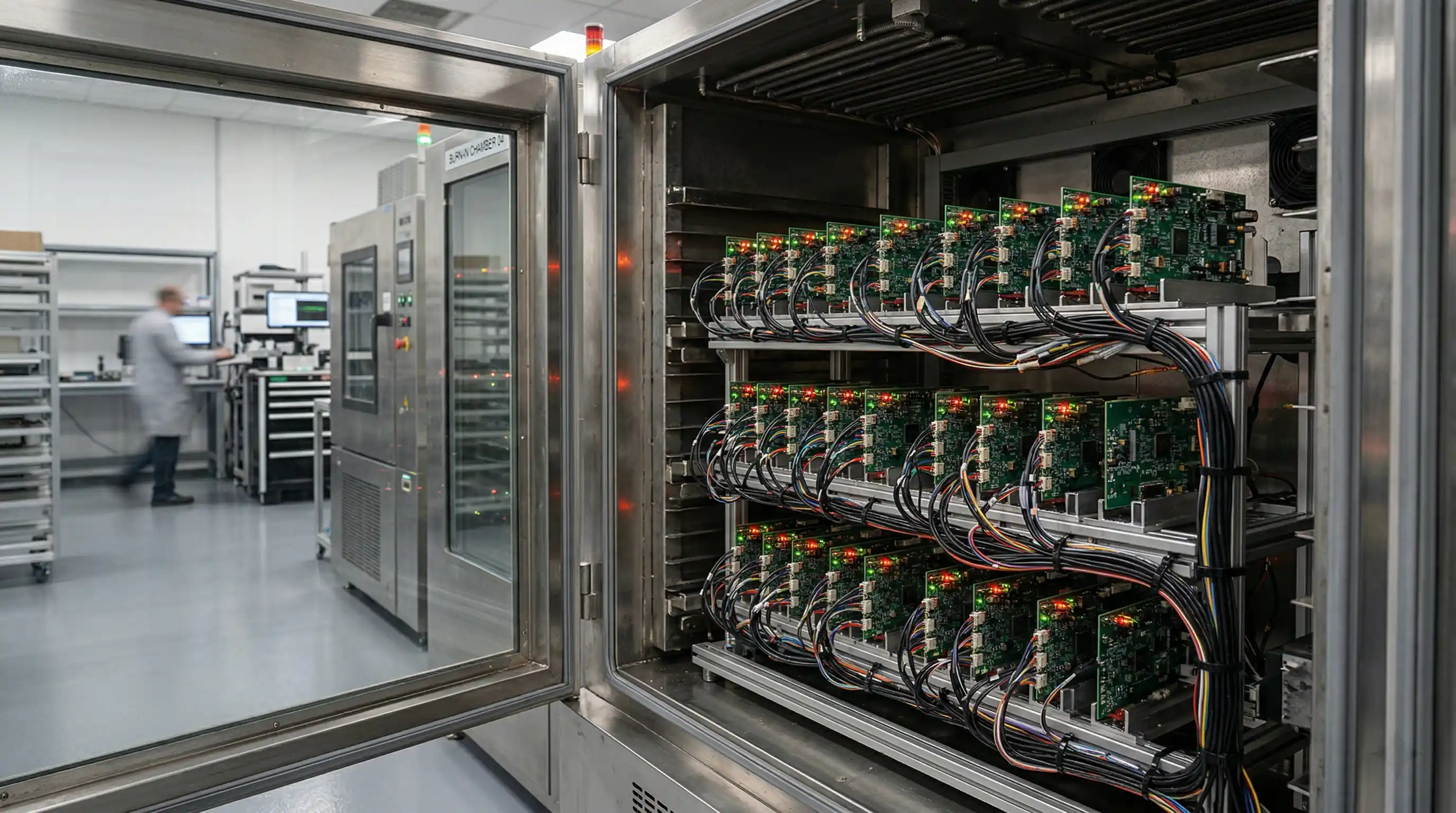

在高温（通常60-85°C）环境中对板卡进行满载通电，持续运行48-72小时，筛选出因早期工艺缺陷（如虚焊、元件批次问题）导致的早期失效。老化测试是提升出货可靠性的重要手段。
通过温度循环测试（-40°C至+85°C）模拟季节性温变，通过振动测试模拟运输和工作环境中的机械冲击，评估焊点在机械应力下的长期可靠性。工业、汽车及户外设备通常需要进行这两项测试。
明确执行等级并写入采购协议：在与代工厂签订合作协议时，应明确规定IPC-A-610的适用等级（通常工业客户为Class 2），避免因理解不同导致质量标准模糊。要求代工厂出具符合对应等级的检验报告，并对关键缺陷类型明确拒收条件。
核查检测设备的实际覆盖率：代工厂声称"有AOI、有X-Ray"并不等同于实际覆盖率达标。询问AOI检测的程序版本管理机制、X-Ray是否具备分层检测能力，以及FCT测试工装是否覆盖了产品的主要功能点，这些细节决定了检测体系的实际有效性。
要求提供SPC过程控制数据：成熟的代工厂会对关键工艺参数（回流焊温度、锡膏印刷厚度、贴装偏移量）进行统计过程控制（SPC），Cpk值是衡量工艺稳定性的量化指标。要求代工厂提供关键参数的Cpk数据，可以有效区分真正具备稳定制造能力的工厂。
评估不良品处理闭环机制：良率不是唯一指标，发现问题后的处理速度和根因分析能力同样重要。代工厂是否有规范的8D报告机制、是否具备丰富的工艺问题处理案例，反映了工厂团队的技术积累深度。
山西英特丽电子科技有限公司执行IPC-A-610 Class 2工业级验收标准，配备3D-AOI、X-Ray、ICT、FCT全套检测设备，具备SPC过程控制体系与完整的质量追溯机制，IATF16949 / ISO9001 / ISO13485三大认证在册，可为工业、汽车、新能源及医疗电子客户提供高可靠性PCBA代工服务。
