储能EIS BMS板PCBA打样，需要把激励、同步采样、校准和结果计算一起交接；生产测试则应分别确认板卡测量链路与电芯状态验证的范围。只检查电压采样和通信，无法覆盖新增的阻抗测量功能。项目启动时先明确频点、激励条件、参考负载和误差判据，再评估治具、固件及测试节拍，能减少“样板有曲线，量产却没有明确验收方法”的问题。
TI官方在2026年7月6日列出了TIDA-010978设计指南。这款面向可堆叠储能系统的参考设计集成EIS能力，并提供设计与验证资料。它给BMS开发增加了一种参考方案，也让制造交接需要考虑更多测量环节。以下从PCBA打样和生产验收展开，具体项目仍以客户设计为准。来源：TI TIDA-010978官方页面。
先分清阻抗测量、状态估计和保护功能
EIS是电化学阻抗谱。它在一定条件下施加交流激励，测量电压与电流响应，通过不同频率下的幅值和相位关系获得阻抗信息。这里的阻抗包含随频率变化的特征，和只读一个直流电阻值并非同一检查。BMS把这类数据用于何种状态估计，还涉及电芯模型、算法和适用条件。
荷电状态SOC、健康状态SOH是应用层的判断结果。板卡测出阻抗，并不会自动给出对所有电芯都适用的SOH结论。ADI的CN0510说明了电池阻抗测量与等效模型，其中电荷转移阻抗会受温度和SOC影响。因此比较两块板或两次测量前，应确认对象与状态一致，再判断差异来自测量链路还是电芯。参考：ADI电池EIS参考电路说明。
原有的电压、温度、断线诊断及保护接口也应保留相应验收。EIS测量如何与均衡、充放电及保护任务协调，应由系统设计明确，再转成可执行的板级检查。基础项目可衔接储能BMS采样板验收要点，新增EIS部分单独补充。

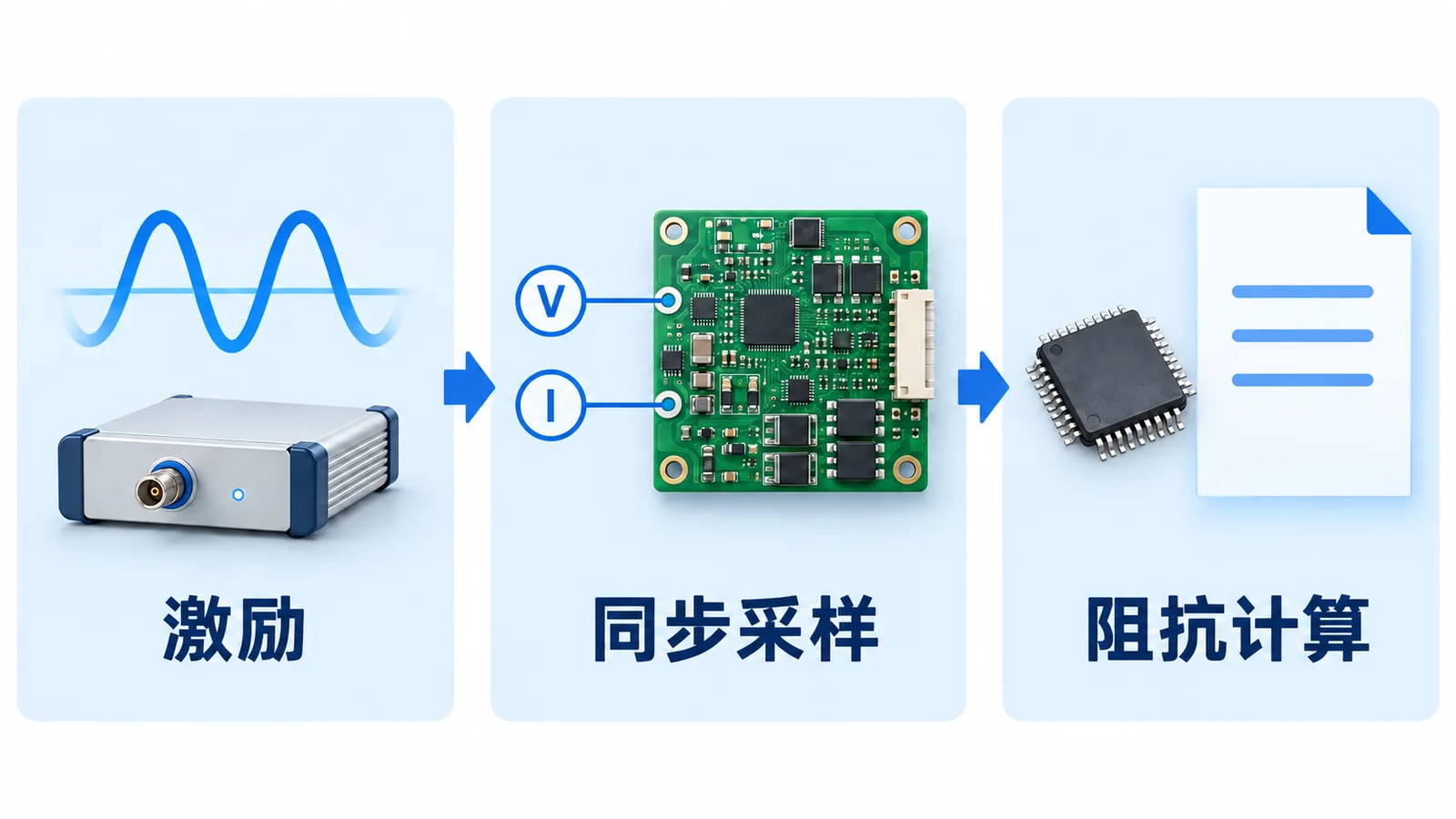

从激励到计算，把新增器件和固件一起交接
集成EIS引擎的芯片，并不意味着外围测量条件已经由芯片包办。以TI BQ79826Z-Q1公开短数据手册为例，它列出电压/电流同步和EIS相关能力；TIDA-010978设计指南则介绍了配合激励与采样的系统实现。客户采用何种激励功率级、参考时钟和采样结构，需要按实际方案确定。参考：BQ79826Z-Q1短数据手册，2026年9月修订。
对代工交接来说，可以沿着信号经过的环节核对资料：激励由哪里产生，经什么接口进入被测对象；电压和电流怎样采样，时间关系怎样保证；数据由哪里计算，使用哪个配置与校准版本。时钟、采样电阻、滤波网络、放大器和连接器的更改，都要结合它们在链路中的作用评估，不能仅凭封装相同放行代料。
以下是供打样评审填写的交接示例，可横向滚动。具体数值与判据由设计方提供或在评审中确认。
| 环节 | 需要说明的条件 | 建议保留的核验依据 |
|---|---|---|
| 激励 | 来源、频点、幅度定义、工作状态和允许范围 | 实际设置、波形或测量记录、异常停止条件 |
| 采样与同步 | 通道映射、量程、时钟及触发关系 | 电压/电流响应、同步核对及异常状态记录 |
| 参考与校准 | 参考件、接线方式、温度和校准方法 | 参考件标识、校准版本、校验结果 |
| 计算与输出 | 固件、频率配置、幅值/相位或实部/虚部定义 | 原始数据、结果、单位及状态标志 |
| 功能协调 | 测量与均衡/保护任务的调度、退出和恢复条件 | 中断、通信异常及恢复后的核验结果 |
先确认测量链路，再把电芯作为验证对象
打样调试可先使用适合该电路量程、偏置与共模条件的已知参考负载，核对通道、幅值及相位响应，再进入电芯验证。参考件的阻值、频率特性、温度影响及接线都应有依据；不是随手接一只精密电阻就足以覆盖全部频率和工况。
ADI的CN0510将校准电阻和接收通路纳入电路设计，说明板卡校准涉及整个测量路径。项目中应区分“调整校准系数”和“用独立依据检查结果”：只证明算法能读回刚写入的校准值，无法确认实际测量误差。若生产需要逐板校准，明确系数写入、校验、关联单板编号及返修后的处理规则；如果设计只需要校验，则按已批准方法执行。逐板数据怎样关联到板号和返修记录，可参考储能PCBA从故障板查到物料批次与固件版本的追溯方法。验收误差限值还应考虑参考件、仪器和接触重复性带来的测量不确定度，临界结果的处置规则应在试产前约定。
低阻抗测量还容易受到接触与线束影响。Gamry的官方应用说明比较了两端与四端接法，展示线缆、接触和布置对结果的影响。它提供的实验数据来自指定电池与测试装置，本篇只借此说明：治具接点、线束长度及走向应固定，拆装后要检查重复性。设计采用四线/Kelvin方式时，电流路径与感测路径应按设计保持分离。参考：Gamry电池EIS接线应用说明。
用实际电芯验证时，同时记录温度、SOC或约定的状态准备方法、静置条件、近期充放电情况和接触方式。若这些条件改变，曲线差异需要先结合条件分析。客户已有实验室参考结果时，交接对应样品、方法与原始数据，比仅提供一张曲线截图更有助于定位问题。

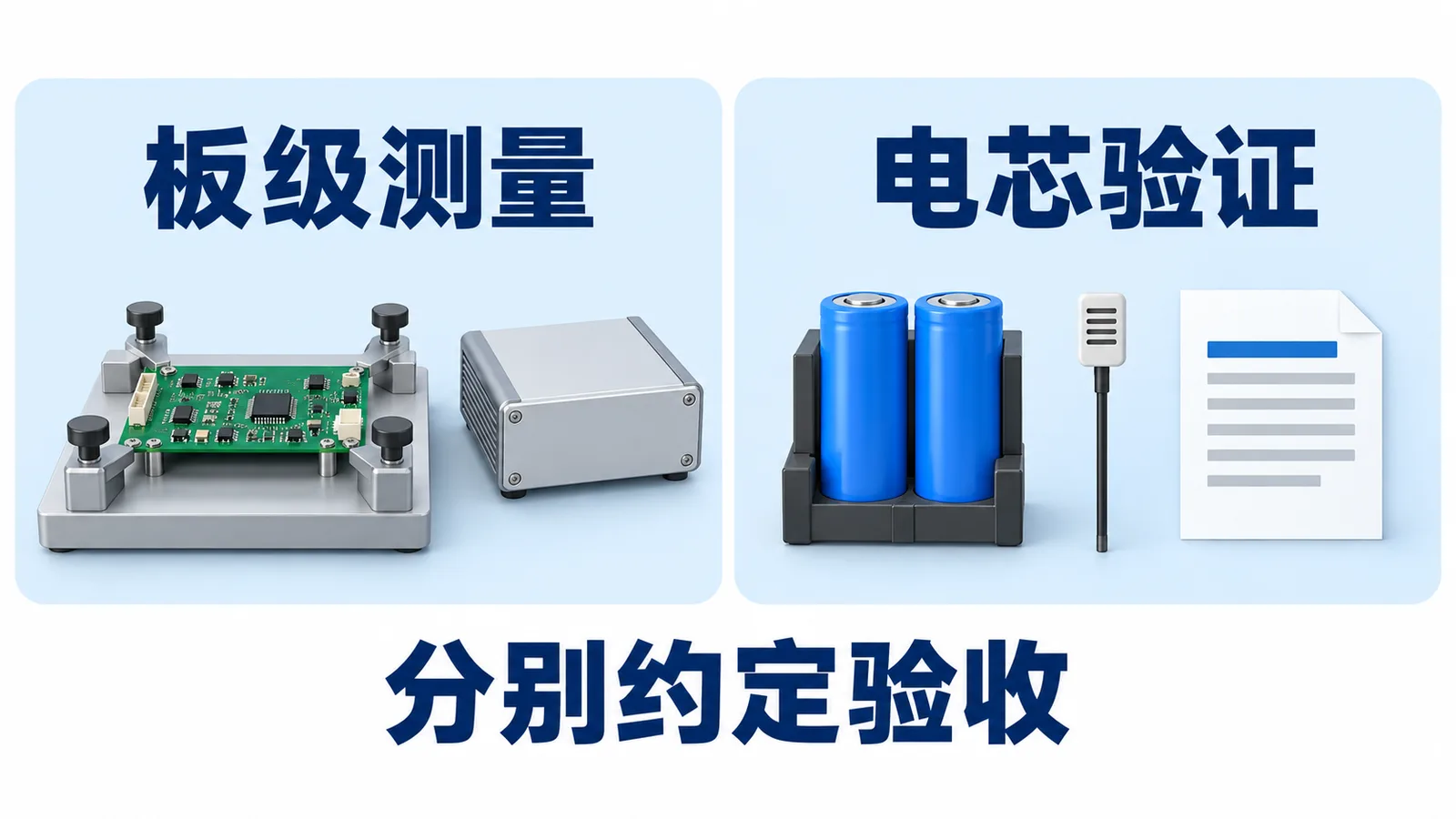

逐板生产检查与电芯算法验证分别定范围
研发阶段可以安排宽范围扫频、不同温度和电芯状态对比；生产端更需要一套稳定、可重复且能发现目标制造缺陷的方法。哪些项目逐板做、哪些用于抽样或设计验证，要根据故障风险与验证结果确定。减少频点或缩短时间前，应确认简化方法仍能发现需要拦截的问题，而不是只以节拍决定覆盖范围。
低频测量尤其需要核算时间。例如0.1Hz的一周期就是10秒，多周期采集加上稳定、切换与计算时间，单点测量就可能明显影响节拍。采购评审应问清频点数、采集周期、通道并行方式和复测规则，而不是把“芯片支持扫频”直接理解为产线能快速完成整段扫描。
生产验收可分别约定基础装配与通信检查、EIS链路校验、必要校准和异常处理。后续电芯SOC/SOH模型或预警效果的验证，则需要适用电芯、工况和评价数据，由项目明确承担方及交付结果。板级结果可支持这些验证，但不宜用一条“EIS通过”代替所有阶段结论。
参考设计中的性能数字也要带条件阅读。TI官方页面将阻抗精度与激励、电阻抗和频率范围放在一起说明，器件短数据手册又有自己的测试条件。评审时应分别记录芯片指标、参考板测试和客户成品验收要求，避免抄一个百分数就用于全部通道、全部频率和全部温度。参考：TIDA-010978设计指南。
打样询价时，先交这些已知条件
启动项目可以先提供BOM、原理图、制造资料、现有固件、接口定义和EIS目标说明；尚未确定的频点、限值或校准方案单列。样板完成后，再把验证结果、批准测试配置和制造变更形成记录。涉及关键器件更换时，可用储能PCBA代料审批清单明确批准范围。
以下填写示例用于项目沟通，不是已完成的测试报告或英特丽既有EIS工位记录。
- 对象与版本
- 板卡料号/版本：____；样板数量：____；固件/配置版本：____；已有设计资料：____。
- 目标与条件
- 频点/量程：____；激励来源与幅度定义：____；参考负载或电芯条件：____。
- 测试分工
- 板级检查：____；电芯验证：____；治具/仪器/程序由谁提供：____；待确认项及负责人：____。
- 验收与记录
- 误差及重复性判据：____；校准与校验规则：____；需交付的数据：____；确认节点：____。
同步评估测试接点可达性、线束固定、参考件更换和软件运行条件。PCB布局或外围用料改版后，确认原有校准与测试方法能否继续使用。常规制造资料可结合储能BMS PCBA代工交接说明准备，再把新增的EIS条件单独附上。
采购常见问题
有集成EIS芯片，是否只改烧录程序就够？
先核对现有硬件是否具备所需激励、采样、同步与接口条件。软件启用功能和测量链路满足要求是两件事；外围与测试工装是否可复用，要通过设计评审和样板验证决定。
所有板都必须接真实电芯做完整扫频吗？
由生产目标和验证结果确定。已知参考负载适合用于检查部分测量链路，真实电芯用于相应应用验证；两者覆盖不同问题。采用简化生产方法时，保留与研发方法的关联依据及未覆盖项。
复测后合格，第一次异常结果还要保留吗？
应保留初次条件、原始结果、接触或配置调整和复测记录。若重新插拔就改变结论，需要检查治具重复性和连接状态，不能只留下最后一次合格值。
