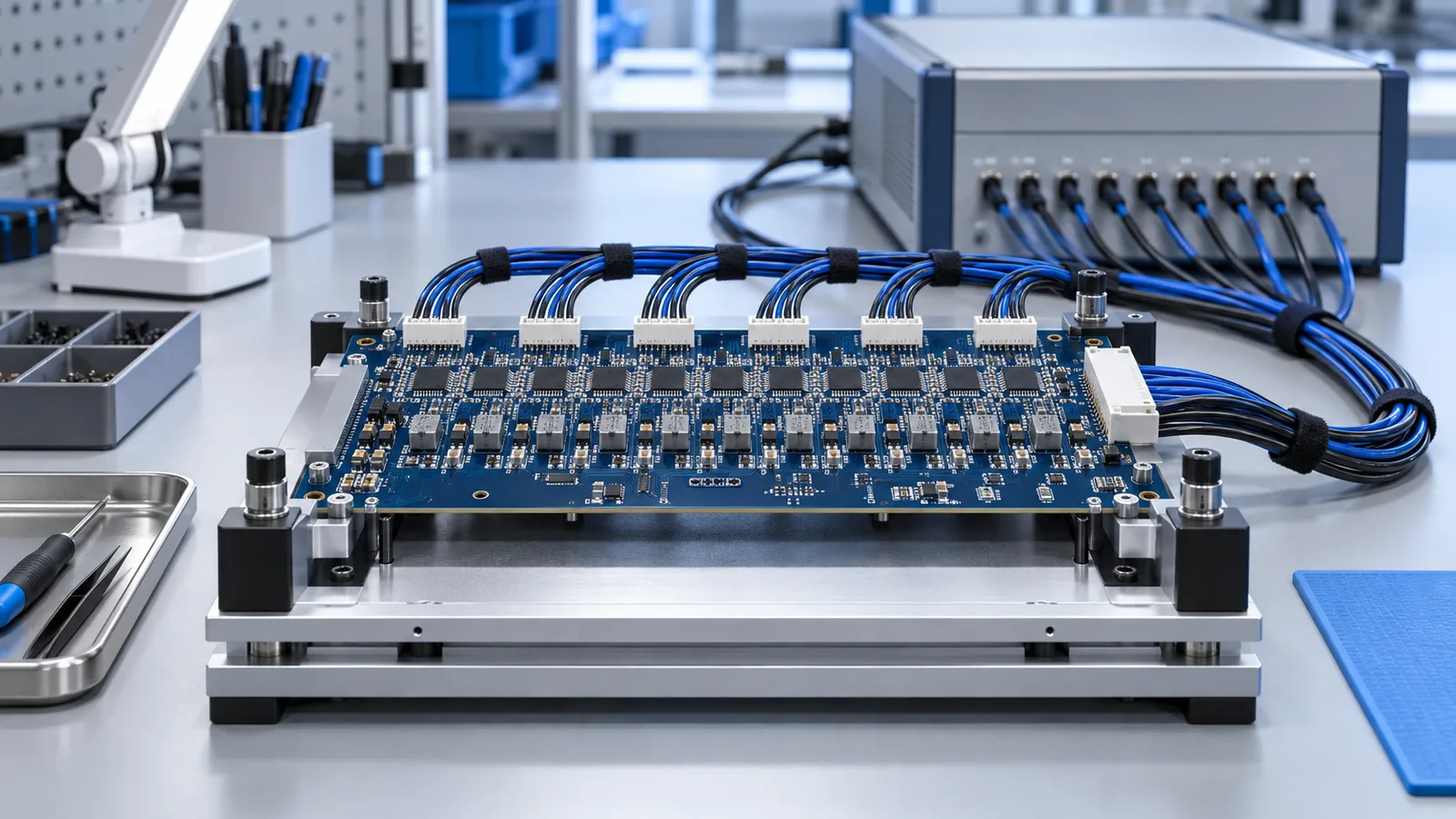

储能BMS采样板测试：采样精度、断线检测和均衡怎样验收？

一块采样板能读出电压，不代表每个通道都接对；软件显示“均衡开启”，也不代表对应支路已经产生预期动作。对接储能BMS采样板PCBA代工时，采购文件里如果只有“上电正常、功能合格”，制造方和收货方可能用完全不同的方法给出同一个结论。

更实用的办法，是把验收拆成可复现的条目：给板卡什么输入，在什么状态下读取什么结果，允许偏差是多少，异常怎样恢复。测试项和限值由客户设计与质量团队确认，制造方按批准的版本执行并留存记录。

先确定采样板的验收范围

BMS是电池管理系统；AFE是模拟前端，负责把电芯电压等模拟量转换成可处理的数据；FCT指功能测试。不同产品会把采样、均衡、温度输入和通信放在同一块板上，也可能分成多个模块。电流采样、接触器驱动和荷电状态算法是否属于本板，应在接口与功能清单中逐项确认。

TI的储能BMU参考设计和ADI的采样模块资料，都把多电芯监测、均衡和通信放在一起设计。[1][2] 系统组成可参考本站新能源储能BMS PCBA代工与电池管理系统电路板加工，本篇只讲交货时怎样核对板卡。

手机端可左右滑动查看完整表格。

采样精度先看输入和测量条件，再看误差数字

芯片数据手册中的测量误差有对应的供电、输入范围、温度及转换模式等条件。整板还包含连接器、输入滤波、走线、供电和测试接触路径。因此，不能把AFE宣传页的精度直接写成PCBA统一验收门限。以TI BQ79616和ADI ADBMS1818为例，数据手册里的误差都要连同测量条件一起看。[3][4]

在验收表中，可把某通道的示值误差记为“板卡上报值减去该通道的参考输入值”。参考值应注明测点及取得方式，例如经核对的模拟源输出或连接器端测量值。若使用仪器设定值作为参考，应先确认设定准确度、线束及接触路径带来的影响满足判定需要。

参考链路的测量不确定度反映结果的可信范围，工位重复性则反映同一条件下反复测量的一致程度；定验收门限时两者都要评估。Keysight的测量资料说明，不确定度会造成误收和误拒，常见做法是在规格限值内侧留出判定保护带。[8]

临界结果应提前约定处理办法。对接近限值或不同工位结论不一致的样品，先按批准方法复核参考输入、连接状态和测量重复性，再由指定人员处理。验收附件应写明复核条件、判定规则及放行权限，避免现场临时放宽限值或反复测到“通过”为止。

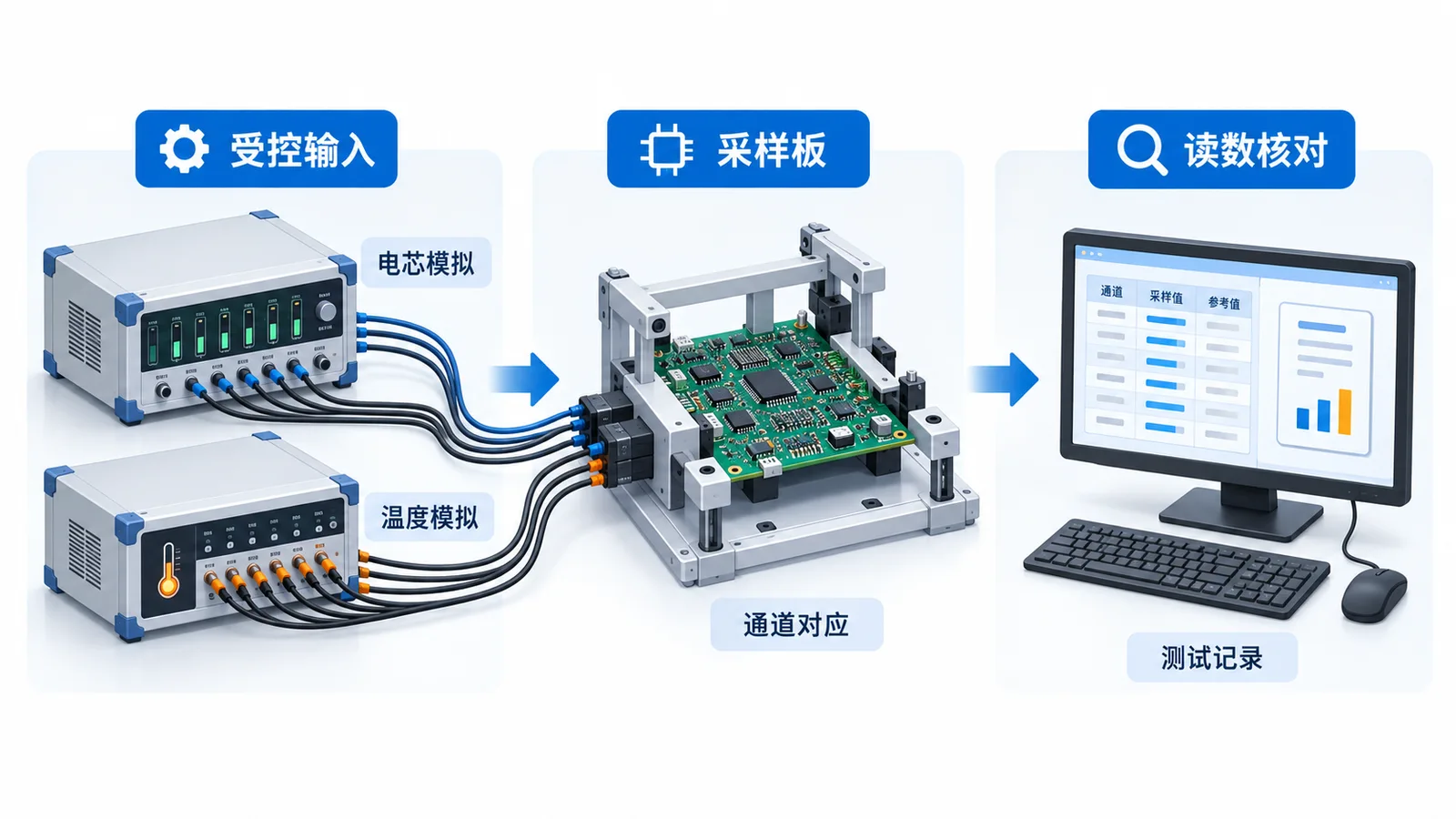

多通道测试通常用电芯模拟器提供受控电压，再按输入定义配置温度信号。Keysight的BMS测试资料把电芯模拟和传感器模拟作为基本手段，其设备资料也把校准和测量条件列为测试依据。[5][6] 选仪器时，先看项目需要多少通道、多大范围、多严的判定限值。

手机端可左右滑动查看完整表格。

有的系统使用固定换算参数，有的要给每块板写入校准系数，是否逐板校准取决于设计方案。执行校准时，校准前后的读数、系数版本和回读结果都要保留，这样也能避免靠随意改系数，把装配缺陷掩盖成“校准通过”。

断线诊断要验证“发生、识别、恢复”

断线不是简单地“测到零伏”。以BQ79616为例，原厂资料说明了利用诊断电流、外部电容响应和门限进行断线判断的过程；启动条件和等待条件会影响结果。[3] 不同AFE和外围电路的判断机制不一样，测试程序要对应实际器件和固件版本。

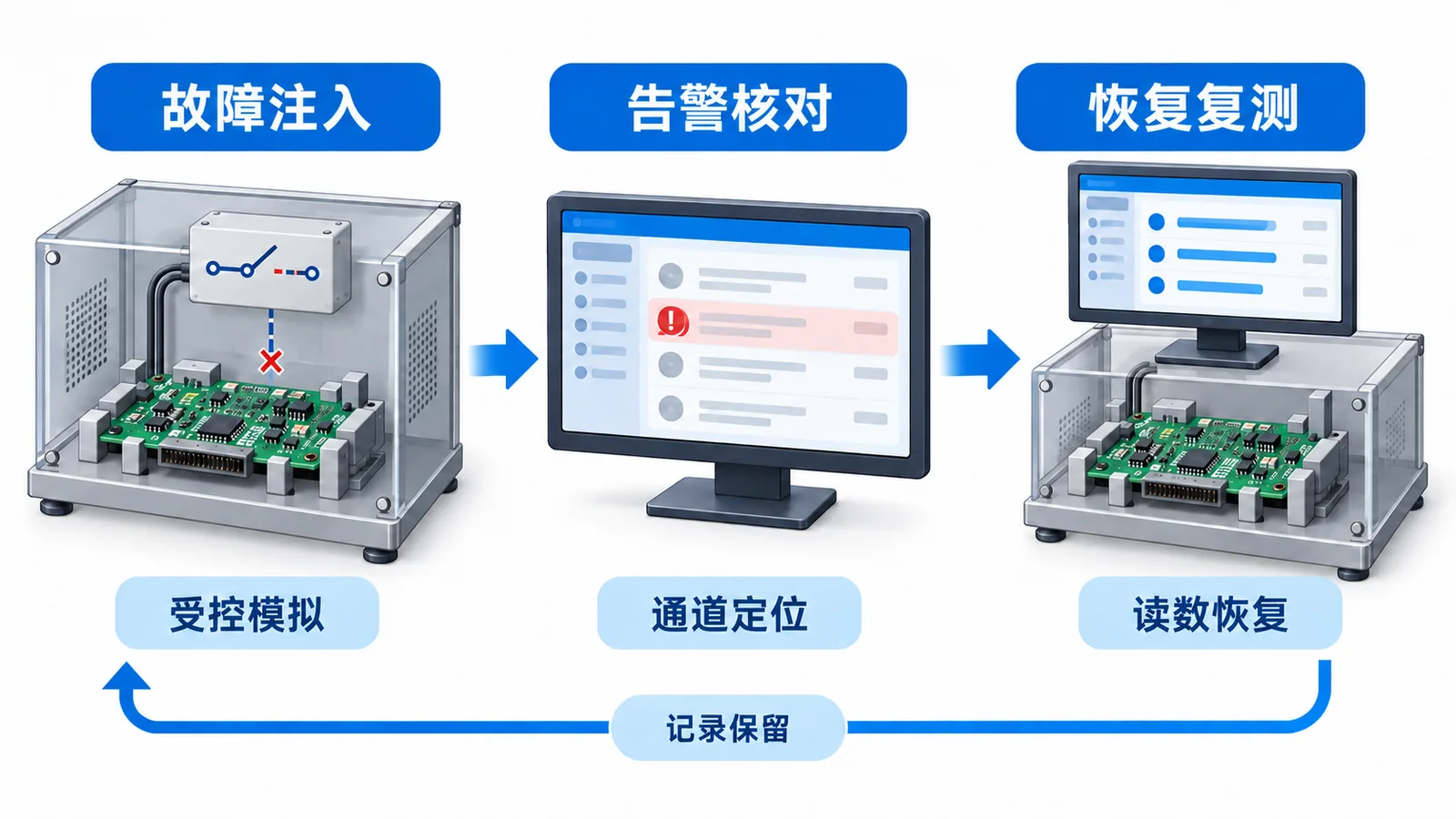

功能验收宜使用设计批准的故障注入通道，在受控模拟环境中制造指定的断线条件。NI的BMS测试方案也把电气故障注入、传感器模拟和通信验证列为不同测试环节。[7] 在真实高压电池线上临时拔插接头，既有安全风险，也无法重复，不适合作为板级测试方法。

1. 先留正常基线。记录故障前的通道读数和诊断状态，确认板卡与治具本身正常。
2. 注入指定故障。写清作用端子、注入位置和适用状态，按原厂机制与客户程序完成诊断。
3. 核对报告内容和耗时。记录故障注入与主控识别的时间或间隔，核对故障通道、类型及实际收到的信息，并按客户批准的响应时限判定。
4. 恢复后确认新数据。按设计执行自动恢复、复位或人工确认，记录故障解除到恢复确认的耗时。结合采集更新时间、序号或约定的有效性标志，确认读数来自恢复后的新采样，并核对故障状态。

温度输入开路、短路以及通信中断可以采用相同的记录思路，故障含义、门限和恢复动作分别定义。通信中断要单列超时判定、失效数据处理和恢复条件，恢复时同样保留新数据有效的证据。

均衡验收要核对通道、支路动作与停止结果

被动均衡通过电阻支路把电量偏高电芯的多余能量耗散掉，主动均衡则在电芯之间转移能量，两者的测试方法不同。本文讨论带被动均衡的采样板。TI和ADI的资料都给出了受控均衡功能，通道限制、测量时序和停止条件要按所用型号确认。[1][2][3][4]

验收时，需要证明“命令发给了正确通道，支路产生了设计要求的动作，并能停止”。可按批准方案测量支路电流、相关电压或其他能证实动作的电气量。指示灯亮、寄存器写入成功，只能证明其中一个环节。

均衡开启后，板子会发热，测量条件也跟着变。模拟源要有方案要求的输出或吸收能力，否则一旦进入限流，读数异常会被误判成板卡故障。[6] 另外，别默认所有通道都能同时开启：并发组合、持续时间，以及均衡与采样之间的互锁、暂停和恢复规则，都以设计文件为准。

如果需求包含温升验证或环境可靠性试验，应另列试验对象、负载和判定方法。短时出厂动作检查与长时间可靠性验证承担的任务不同，可参照储能PCS控制板老化测试、功率循环与失效闭环中的测试目的区分方法。

把验收结论变成能追溯的交付记录

一份可复查的记录应回答：哪块板、使用哪版程序、在哪套治具上、给了什么输入、得到了什么结果。失败后复测的板卡，原始失败记录、处理措施和复测结果要关联保存，而不是只留最后一次“PASS”。下面是建议的交付字段，记录深度和保存期限在质量协议里约定。

手机端可左右滑动查看完整表格。

可复制填写的单板记录样式

下面是空白记录结构，可复制到项目验收附件。每个受测通道、输入点或故障项目分别填写；不适用项注明原因。原始曲线、日志或数据文件可作为附件编号关联。

采购送审资料可以按“Gerber及装配文件、受控BOM、接口与线束定义、可用于生产的程序和烧录要求、测试项目及限值、样板与验收规则”逐项核对。不同供应商报价时，应使用同一版资料，并把治具开发、功能测试与样板验证的交付范围列清。涉及材料与制造协同，可延伸阅读储能逆变器PCBA代工代料与主控板制造。

哪些项目逐板执行、哪些放在试产或抽样阶段，取决于设计风险、测试能发现哪些缺陷，以及双方的质量约定。本文的表格是评审用清单，不是行业强制标准。

采购和研发常问的几个问题

技术资料与出处

资料核对日期：2026年9月22日。文中器件型号只用来说明原理，不是选型推荐，也不代表英特丽的设备配置。

1. [1] TI：TIDA-010271 可堆叠储能电池管理单元参考设计，用于核对储能采样、均衡和通信功能组成。
2. [2] ADI：AN-2093，ADBMS1818从模块方案，用于核对采样模块与被动均衡、通信测试的关系。
3. [3] TI：BQ79616数据手册，Rev. A，2026年6月修订，重点核对测量条件、VC/CB断线诊断及均衡相关约束。
4. [4] ADI：ADBMS1818产品与数据手册资料，用于交叉核对测量、均衡与通信功能的型号差异。
5. [5] Keysight：如何测试电池管理系统，说明电芯及传感器模拟的测试方法。
6. [6] Keysight：SL1010A BMS测试环境资料，用于核对校准、均衡测试与模拟输入能力的关系。
7. [7] NI与OPAL-RT：电池管理系统验证方案，说明电芯模拟、故障注入和通信验证的方法。
8. [8] Keysight：Measurement Matters — Think Guardband，说明测量不确定度与误收、误拒及判定保护带的关系。
