一、两件事同时发生,这个品类的门槛变了
一是安全标准更新。GB/T 4706.101—2024《家用和类似用途电器的安全 第 101 部分:百叶门窗、遮阳篷、遮帘和类似设备的驱动装置的特殊要求》已经发布,适用于单相额定电压不超过 250V、其他不超过 480V 的驱动装置,覆盖折臂遮阳篷、窗帘、百叶门窗、投影幕布这些被驱动的设备。国际对应标准是 IEC 60335-2-97,其 2023 版是一次技术性修订,把直流供电和电池供电的产品明确纳入了适用范围,并对表面温度和连接器补充了要求。
这一条对做产品的人很关键:过去锂电池版电动窗帘常被当成"低压小玩意"处理,现在它在标准体系里有了明确位置。
二是生态接口统一。Matter 1.5 在 2025 年 11 月定版时新增了 Closures 设备族,专门覆盖窗帘、卷帘、车库门这类开合设备。这意味着窗帘电机可以直接被主流智能家居生态识别和控制,不再需要为每家生态做一版对接。生态侧的制造要求(证书写入、配网测试)见Matter智能家居设备PCBA代工_Thread模组主板与产线写码量产。
二、按驱动形式分,板子有四种
| 类型 | 典型场景 | 板卡特点 |
|---|---|---|
| 交流管状电机板 | 卷帘、卷闸、遮阳篷 | 市电直驱,强弱电同板,爬电距离是重点 |
| 直流管状电机板 | 卷帘、蜂巢帘 | 低压安全,驱动与限位逻辑更灵活 |
| 锂电池一体板 | 免布线改造市场 | 充电管理 + 极低待机功耗,续航是卖点 |
| 开合帘/推窗器板 | 客厅对开帘、电动开窗 | 行程长、负载变化大,遇阻判定更复杂 |
2.1 免布线这条线正在放量
锂电池款不需要在墙里预埋电源线,装修完的房子也能改,这让它成为增长最快的一支。但工程上它是最难的一款:用户期望一次充电用几个月,而板子上还挂着一个随时待命的无线模组。这就把待机电流压到了微安级的量级,任何一处漏电流都会被放大成"续航不达标"的投诉。
三、限位:方案不同,产线做法完全不同
窗帘必须知道自己拉到哪儿了,不然要么撞死要么关不严。三种主流方案:
| 方案 | 原理 | 产线影响 |
|---|---|---|
| 机械限位 | 物理限位开关触发 | 板子简单,但安装时要手工调,一致性差 |
| 霍尔/编码器计数 | 数电机转了多少圈 | 需要磁环与霍尔对位精度,板端要防干扰 |
| 电流判定 | 到头受阻后电流上升即停 | 板子最省,但阈值标定必须逐台做 |
实际产品常常是组合方案:用编码器计数做位置,用电流上升做兜底。不管哪种,都有一件事绕不开——出厂时要把行程参数写进设备。有的品牌在产线写,有的留给安装师傅现场"学习行程"。前者一致性好但产线要配电机台架,后者省工装但售后麻烦多。这个选择要在立项时就定,因为它直接决定要不要投一套带电机的标定工位。
3.1 断电记忆
断电后位置不能丢,否则来电就跑飞。做法是把位置写进非易失存储,但这里有个容易踩的坑:写入次数是有寿命的。如果固件设计成"每动一步就写一次",几年下来存储就写坏了。制造侧发现不了这类问题——出厂全是好的,两年后批量失效。所以这属于必须在设计评审阶段提出来的问题,设计与制造协同的做法见PCBA设计开发与代工一体化_DFM优化与设计制造协同方案。

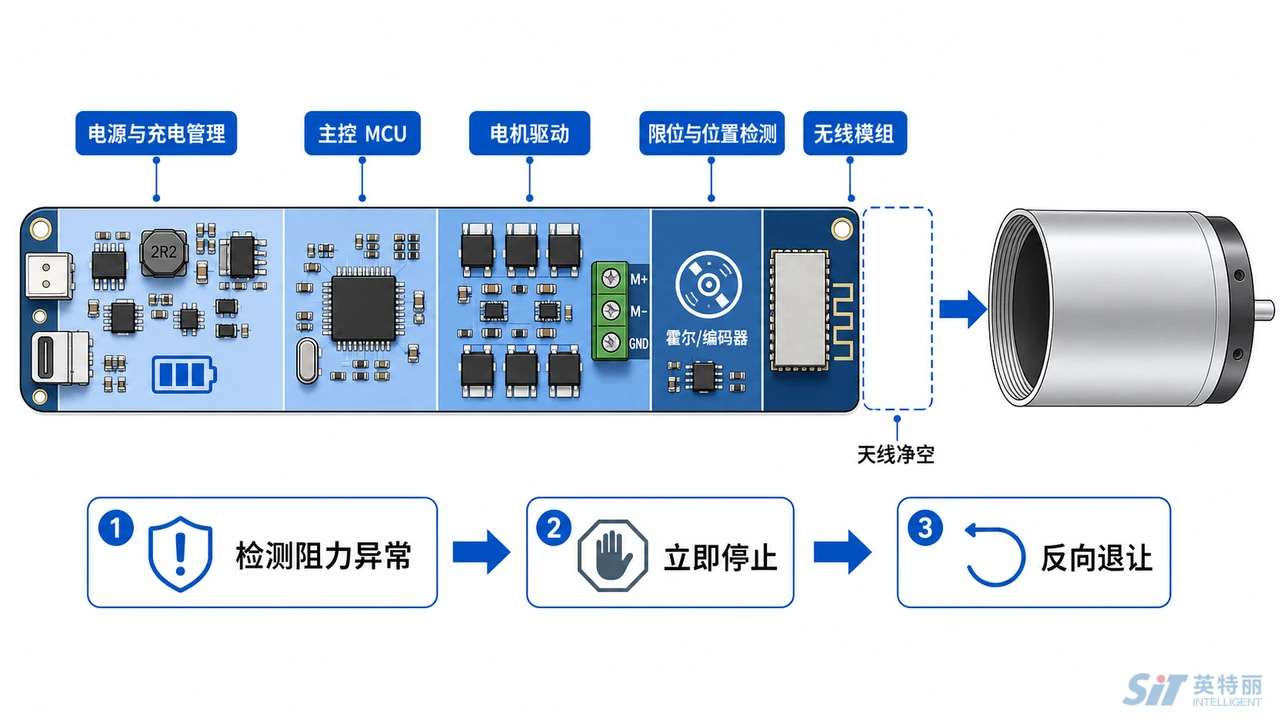

四、遇阻回退:安全功能,也要全检
窗帘和推窗器在动作过程中如果夹到人或物,必须停下并回退。老式拉绳窗帘的绳圈曾经是明确的儿童安全隐患,电动化本身就是对这个问题的改进,但前提是遇阻保护真的可靠。
做法上和宠物设备的防夹是同一套逻辑(见宠物智能设备PCBA代工_智能猫砂盆与自动喂食器主控板量产),差别在于窗帘的负载变化范围更大——同一台电机拉薄纱和拉遮光布,正常电流就差不少,所以阈值不能设成固定值,得跟着标定走。带安全接口的驱动板在别的场景怎么做,可对照电梯门机控制板PCBA代工_变频驱动与安全接口制造商。
五、安静:这是个能被退货的指标
窗帘常装在卧室,早上定时开帘时的噪声直接决定用户体验。噪声来源有三处,其中两处和板子有关:
- PWM 频率落在可听频段:电机绕组会"啸叫",把开关频率提到 20kHz 以上通常能解决,代价是开关损耗上升、发热变多;
- 启停冲击:硬启动硬停止会带来"咔"的一声,靠软启动软停止曲线消掉;
- 机械传动:减速箱和轨道,这部分不归板子管。
中高价位机型普遍转无刷方案,噪声和寿命都更好。无刷驱动板的量产工艺(MOS 焊点一致性、母线路径、温升)见家电BLDC电机控制器PCBA代工_无刷电机驱动板SMT贴片EMS方案商。
六、待机功耗:锂电池款必须全检的一项
这是这个品类和其他家电最不一样的地方。一款标称"充一次用半年"的窗帘电机,待机电流的目标往往在几十微安量级。这个数量级上,任何一个器件的漏电流异常、任何一处助焊剂残留造成的微弱漏电,都足以让续航掉一半。
6.1 产线怎么测
- 逐台测静态电流,不是抽检——漏电流问题是个体性的,抽检拦不住;
- 测试要在设备真正进入低功耗状态后读数,这需要等待时间,会拖节拍,工装要按并行设计;
- 设上下限而不只是上限,电流异常偏低往往说明模组没正常初始化;
- 清洗度要管住,残留导致的漏电在常温干燥环境下可能测不出,遇潮才发作。
清洗度的量化验收见PCBA离子污染测试怎么做_清洗度ROSE与离子色谱验收;低功耗产品的功耗预算与微功耗测试方法,可参考同样吃续航的电子价签低功耗设计与电池续航_ESL功耗预算与微功耗测试。锂电池整机的运输文件要求见PCBA出口合规怎么做_RoHS REACH与UL认证的代工厂配合清单。
七、遥控对码与安装环境
7.1 对码工位
大部分窗帘电机配无线遥控器,出厂时电机与遥控器要配对。产线上这道工序看着简单,实际有两个坑:一是相邻工位串码——旁边那台的遥控信号被这台学去了,需要用屏蔽箱或错开时序;二是配对信息要留档,一套多遥控的产品尤其要记清楚。射频类工位的治具配置见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入。
7.2 装在窗边意味着什么
| 环境因素 | 影响 | 应对 |
|---|---|---|
| 夏季日晒 | 窗帘盒内温度远高于室温 | 选料按高温档,电解电容尤其注意 |
| 冬季冷凝 | 玻璃边结露,湿气进入 | 关键区域三防涂覆 |
| 紫外线 | 塑料件与线材老化 | 结构件选型,板端影响较小 |
| 安装后不可及 | 返修等于拆装修 | 出厂老化必须做足 |
最后一条决定了这类产品的老化不能省。老化方案怎么定见PCBA老化测试方案怎么定_通电负载样本与失效判定边界;售后返修与失效分析的组织方式见PCBA量产售后返修怎么接_RMA流程与失效分析报告要什么。
八、评估代工厂的六个问题
- 做过微安级待机电流全检吗,测试工装怎么并行、节拍多少;
- 有没有带电机的标定台架,行程与电流阈值能不能在产线写入;
- 遥控对码工位怎么防串码,配对信息留不留档;
- 强弱电同板的交流管状电机板做过没有,爬电距离怎么核;
- 三防涂覆的遮蔽方案谁设计,连接器怎么保护;
- 能不能承接电机与板的总成装配,还是只交散板。
8.1 山西英特丽的承接方式
山西英特丽是英特丽集团旗下晋城工厂,30 条高速 SMT 产线、32000 ㎡ 厂房,通过 IATF16949、ISO9001、ISO13485 体系认证,承接 PCBA 制造、SMT 贴片、插件、三防涂覆、参数标定与烧录、功能测试与成品组装。电机驱动与智能家居方向的在产项目可参考家电BLDC电机控制器PCBA代工、智能门锁PCBA代工_人脸识别猫眼大屏主控板批量制造商与变频空调控制板PCBA代工_家电变频板SMT贴片EMS方案商。窗帘与门窗类项目一般按"限位与遇阻方案评审 → 标定台架与对码工位设计 → 待机电流全检工装 → 小批试产 → 量产"推进,整体选厂逻辑见中大批量PCBA代工厂怎么选_从试产转量产的工艺治具与追溯方案,具体产能与交期以双方合同及当期排产计划为准。
九、附录:术语速查
| 术语 | 全称/英文 | 说明 |
|---|---|---|
| 管状电机 | Tubular Motor | 装在卷管内部的一体化电机,卷帘的主流形式 |
| Closures | — | Matter 1.5 新增的开合类设备族,涵盖窗帘、卷帘、车库门 |
| 遇阻回退 | Obstacle Detection & Reverse | 检测到阻力异常时停止并反向退让的保护动作 |
| 静态电流 | Quiescent Current | 设备待机时的耗电,决定电池款的续航 |
| 非易失存储 | NVM | 断电不丢数据的存储,写入次数有寿命上限 |
| 软启动 | Soft Start | 逐步加速以减小机械冲击与噪声的启动方式 |
| GB/T 4706.101—2024 | 百叶门窗、遮阳篷、遮帘和类似设备的驱动装置的特殊要求 | 对应 IEC 60335-2-97 的国内标准 |
