一、这个方向的量是政策推出来的
农机智能化不是市场自发的——买一台拖拉机本来就是大投入,再花几万块加装辅助驾驶,农户不一定愿意。真正把量推起来的是补贴。
2024—2026 年度的农机购置与应用补贴框架里,明确把带作业质量监测、辅助驾驶系统或智慧农业监测能力的机具作为支持方向。更直接的是报废更新政策:《关于实施好 2025 年农业机械报废更新补贴政策的通知》(农办机〔2025〕3 号,2025 年 2 月 19 日发布)规定,农用北斗辅助驾驶系统、田间作业监测终端、植保无人机这三类设备,在既定补贴额基础上按 50% 提高报废补贴标准,前提是购置同种类新机具。田间作业监测终端中未纳入农机购置补贴范围的产品,更新补贴按不超过上年同档次产品市场销售均价的 30% 测算。
1.1 为什么它是"小众词、真大量"
搜"农机北斗终端"的人不多,但国内拖拉机的年销量摆在那里,辅助驾驶的渗透率还在爬坡阶段,加上后装改造市场,单个头部品牌的年用量已经是中批量偏上的规模。这类词的特点是搜索量小但意向极准——会搜它的基本就是这行的人。

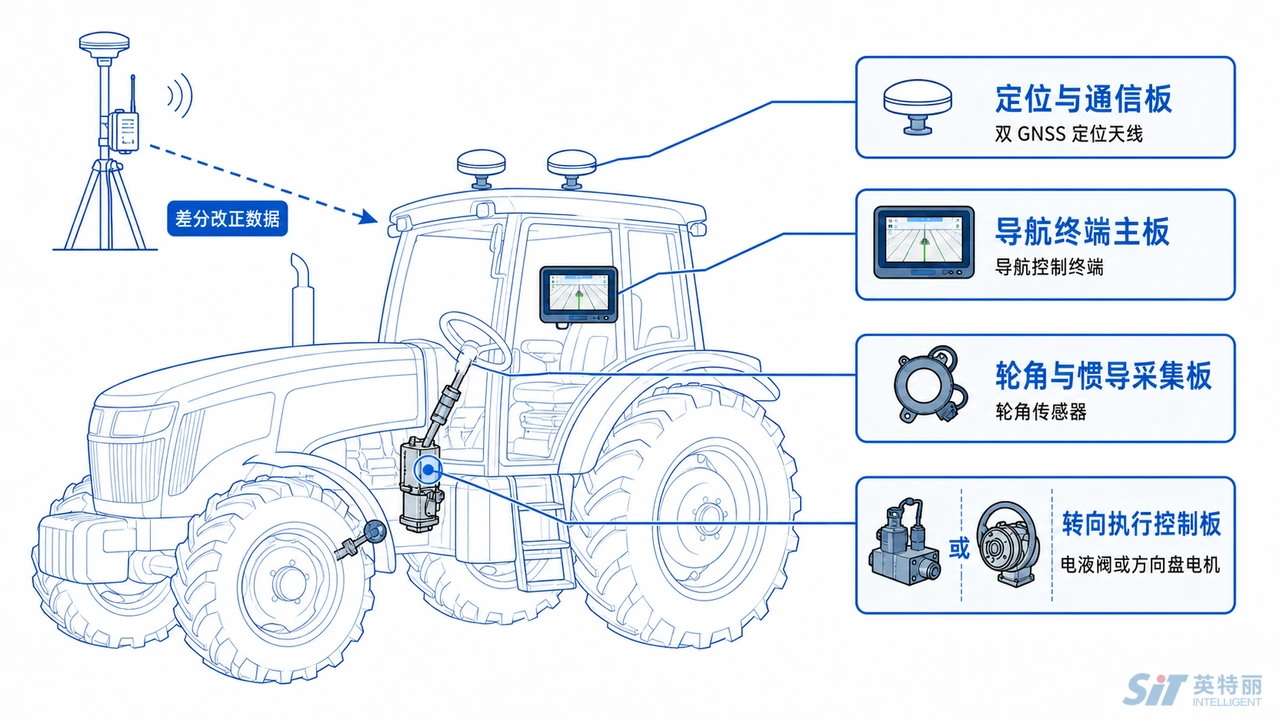

二、一套辅助驾驶系统里有几块板
| 部件 | 功能 | 制造关注点 |
|---|---|---|
| 导航控制终端 | 显示、路径规划、人机交互 | 宽温屏、抗振结构、宽电压输入 |
| 定位板卡与天线 | 北斗/GNSS 高精度定位,RTK 解算 | 多为外购模组,重在射频净空与馈线装配 |
| 差分链路板 | 电台或 4G 接收差分改正数据 | 天线布局、与定位模组的隔离 |
| 转向执行控制板 | 驱动电液阀或方向盘电机 | 大电流驱动、堵转保护、故障安全 |
| 角度与姿态采集板 | 轮角传感器、惯导 IMU | 零位标定、安装角一致性 |
| 作业监测采集板 | 播种/施肥/深松等作业参数 | 多路传感接口、防尘防潮 |
2.1 转向执行:两条路线,驱动板完全不同
| 路线 | 怎么转向 | 驱动板特点 |
|---|---|---|
| 电液转向 | 加装电控比例阀,直接控制转向油路 | 驱动的是电磁比例阀,要做电流闭环,精度高、响应快 |
| 电动方向盘 | 在方向盘上加一个电机总成 | 驱动的是无刷电机,带减速与扭矩限制,安装简单 |
电液路线的板子本质上是阀控驱动器,和工程机械那一类是同源技术,做法可参考液压电磁阀控制器ODM开发_工程机械农机阀控电控方案商。电动方向盘那条则是无刷电机驱动,量产工艺与家电BLDC电机控制器PCBA代工_无刷电机驱动板SMT贴片EMS方案商相通,只是环境等级要求高得多。
三、振动:农机电子最先要过的一关
拖拉机在田里跑,振动量级和乘用车不是一个概念——路面是垄沟,发动机是柴油机,还有各种机具挂在后面。板子上的失效基本都从这里开始:
3.1 制造侧能做的加固
- 高重心器件打胶:电解电容、大电感、继电器底部或侧面点结构胶,胶量和位置要写进作业指导书,不能靠师傅手感;
- 连接器选带锁扣的,并在装配后做拉力抽检;
- 板边支撑:结构上加支撑柱,避开大器件区域,这在 DFM 阶段就要提;
- 螺丝定扭并做防松标记,方便后续检查;
- 验证靠振动试验,而不是靠"看着挺结实"。
振动、温循这些试验的能力和校准证据怎么核查,见PCBA可靠性实验室审厂怎么做_温循振动盐雾与校准证据清单。同样面对户外恶劣环境的板子,涂覆与防护做法可对照割草机器人PCBA代工_RTK导航与驱动控制板批量制造商——那边也是 RTK 定位加驱动控制,技术底子相通,只是农机的振动和电压环境更狠。
四、电源:农机的电不干净
农机电气系统标称 12V 或 24V,实际波动范围很大:冷启动时电压会拉低,发电机负载突变时会有尖峰,还有电瓶反接、电焊作业干扰这些现场因素。所以输入级的保护不能省:
| 威胁 | 典型后果 | 防护做法 |
|---|---|---|
| 负载突降 | 输入端出现持续数百毫秒的高压 | TVS 加吸收电容,器件耐压留够余量 |
| 反接 | 直接烧毁 | 防反接 MOS 或二极管 |
| 冷启动跌落 | 系统复位、参数丢失 | 低压保持电路,关键参数及时落盘 |
| 点火与继电器干扰 | 通信误码、误动作 | 滤波、屏蔽、CAN 收发器选型 |
这套逻辑和车用电子是一脉相承的,车规方向的过程管理做法见汽车电子PCBA APQP怎么落地_从样件到量产的制造交付物清单。
五、标定:哪些在产线做,哪些必须装车做
这是这类项目最容易谈不拢的一块,建议在技术协议里逐项写清:
| 项目 | 在哪做 | 说明 |
|---|---|---|
| 板级电性标定 | 产线 | 电流采样增益、模拟通道零点,用治具完成 |
| 轮角传感器零位 | 装车后 | 与具体机具的机械零位相关,产线无法预知 |
| 惯导安装角 | 装车后 | 取决于终端在驾驶室的安装姿态 |
| 天线相位中心偏置 | 装车后 | 与天线在机具上的实际位置相关 |
| 固件与参数版本 | 产线 | 按客户指定版本烧录并读回校验 |
换句话说,代工厂交付的是"板子电性正确、参数版本正确、接口全通",田间精度是装车标定之后的事。烧录版本与出货批次怎么对应、日志怎么留,见PCBA固件烧录安全怎么审_密钥版本权限与生产日志清单。
六、进补贴目录:制造侧要交的一致性证据
产品要进入农机购置补贴范围,需要通过相应的推广鉴定或检测,而鉴定通过的是"某一型号的某一状态"。之后量产的每一台都必须和送检状态一致,这就把要求压到了制造端:
- 关键件清单要冻结:定位模组、主控芯片、显示屏这些换了就可能影响一致性,必须走变更流程;
- 铭牌与编号要唯一且可查:补贴系统按机具编号核销,编号规则和打印方式要稳定;
- 批次记录要留够年限:出现争议时要能倒查到那一台的物料批次和测试记录;
- 变更要有痕迹:什么时候改的、改了什么、从哪个批次开始生效。
变更管理的做法见PCBA量产ECN工程变更管理_改版切换与批次界定怎么做;编号与追溯体系的建立见PCBA序列号与条码追溯体系怎么建_SN编码规则与批次召回界定。
七、产能潮汐:这个行业最特别的一点
农机是有农时的。春耕前的两三个月和秋收前的一段时间是出货高峰,淡季可能几乎不出货。这对代工厂的要求不是"总产能大",而是旺季能不能顶得住,淡季产线能不能安排别的活。
产能怎么倒推见SMT产能怎么算_中大批量PCBA交期评估与排产逻辑;提前备料带来的呆滞责任怎么约定见PCBA代工呆滞料谁买单_E&O库存责任与备料条款怎么约定;年度框架与滚动预测的谈法见PCBA年度框架协议怎么签_滚动预测锁单与产能预留边界。
八、评估代工厂的六个问题
- 做过强振动环境的板子吗,大件加固的胶量与位置怎么规定;
- 宽电压输入与负载突降的防护设计,能不能给出制造侧的建议;
- 振动、温循试验是自己做还是外发,报告谁出;
- 产线标定能做到哪一层,装车标定的边界怎么划;
- 旺季能给多少产能,要提前多久锁;
- 关键件冻结与变更流程怎么走,能否配合补贴鉴定的一致性要求。
8.1 山西英特丽的承接方式
山西英特丽是英特丽集团旗下晋城工厂,30 条高速 SMT 产线、32000 ㎡ 厂房,通过 IATF16949、ISO9001、ISO13485 体系认证,承接 PCBA 制造、SMT 贴片、插件、三防涂覆与加固、烧录与标定、功能测试、线束与整机组装。农业与工程机械方向的在产项目可参考农业无人机ESC板PCBA代工_大电流电调与配电板制造商、农业无人机ESC批量测试怎么做_电流采样电机台架与数据留存与液压电磁阀控制器ODM开发_工程机械农机阀控电控方案商;北斗定位模块的贴装经验见电动自行车控制器PCBA代工_两轮车仪表与北斗定位模块批量制造。农机类项目一般按"环境等级与加固方案评审 → 电源防护确认 → 标定边界划分 → 小批试产与振动验证 → 旺季产能预留 → 量产"推进,整体选厂逻辑见中大批量PCBA代工厂怎么选_从试产转量产的工艺治具与追溯方案,具体产能与交期以双方合同及当期排产计划为准。
九、附录:术语速查
| 术语 | 全称/英文 | 说明 |
|---|---|---|
| RTK | Real-Time Kinematic | 实时动态差分定位,靠基准站改正数把精度提到厘米级 |
| 差分链路 | — | 把基准站改正数传给机具的通道,常用电台或 4G |
| 电液转向 | — | 通过电控比例阀直接控制转向油路的方式 |
| 轮角传感器 | Wheel Angle Sensor | 测量前轮转角的传感器,零位需装车标定 |
| 惯导 | IMU | 惯性测量单元,提供姿态与角速度,补偿地形起伏 |
| 负载突降 | Load Dump | 发电机带载时电瓶断开产生的持续高压脉冲 |
| 农办机〔2025〕3 号 | — | 关于实施好 2025 年农业机械报废更新补贴政策的通知 |
有农机北斗终端、作业监测终端或工程机械电控项目要评估加固方案、标定边界与旺季产能?欢迎联系山西英特丽沟通具体方案。
