一、无边界之后,电子件的复杂度上了一个台阶
老一代割草机器人靠埋在草坪里的边界线定位,主控板只要驱动电机、检测边界信号、管好电池就够了。换成无边界方案后,定位精度要做到厘米级,机器还得认得出花坛、宠物和玩具,电子件的数量、射频复杂度和测试项都翻了一番。

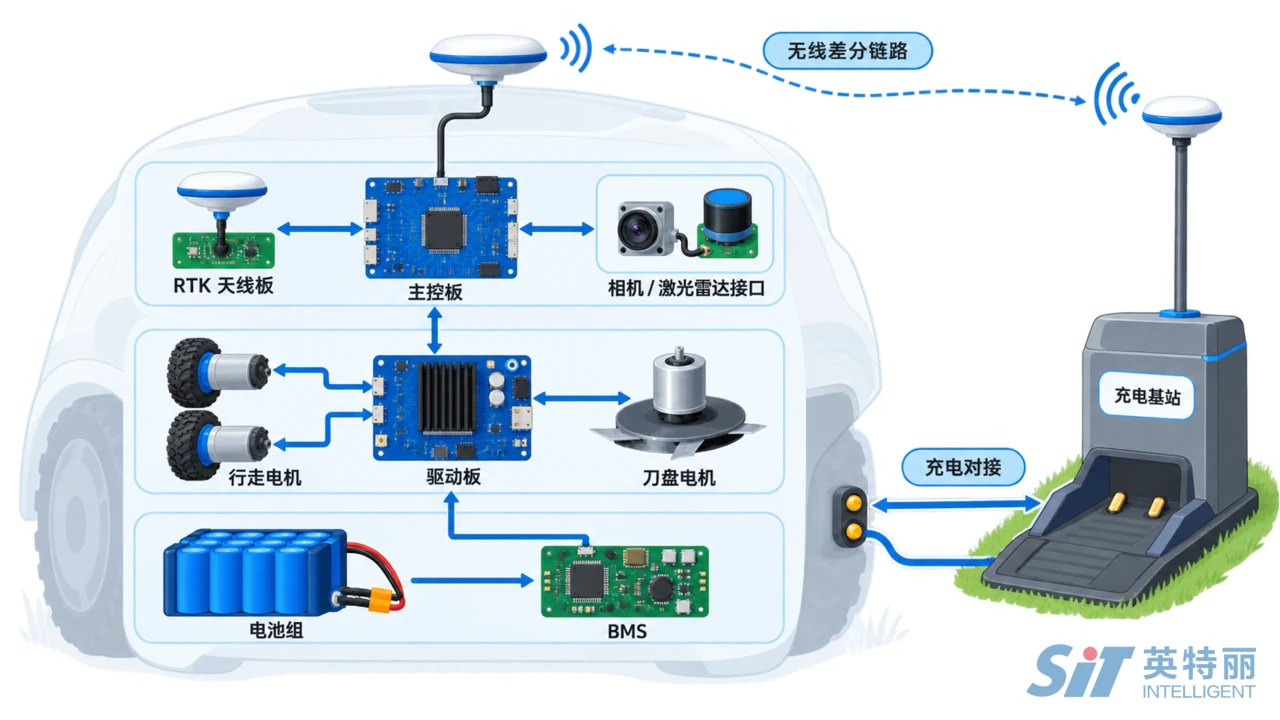

一台无边界机型的典型板卡清单:
| 板卡 | 作用 | 制造关注点 |
|---|---|---|
| 主控板 | 路径规划、传感器融合、通信 | 器件密度高,常带模组贴装 |
| 驱动板 | 行走电机与刀盘电机驱动 | 大电流路径、堵转保护、温升 |
| RTK/GNSS 天线板 | 卫星定位与差分解算 | 射频走线、天线净空、屏蔽 |
| 视觉/感知板 | 相机、激光雷达或超声接口 | 连接器共面度、光学件洁净度 |
| 电池与 BMS | 供电、保护、电量计 | 焊接强度、绝缘、一致性 |
| 充电基站板 | 充电、对接引导、基准站 | 户外防护、雷击浪涌 |
| 传感小板 | 雨感、抬起、碰撞、刀盘检测 | 数量多、单价低、靠治具保效率 |
二、导航路线不同,板子的做法也不同
2.1 RTK 为主:射频与天线是关键
RTK 通过基准站与机器上的接收模块做差分,定位精度可以做到厘米级,是当前无边界方案的主流。国内的定位模组厂商已经切入主流供应链,对代工厂来说,难点集中在两处:一是 GNSS 模组和天线之间的射频走线与净空区,布局稍有变化就会影响接收质量;二是模组本身的贴装——模组体积大、引脚在四周或底部,过炉后要用 X-Ray 确认焊接情况。
还有一点常被低估:产线本身的电磁环境会影响 RTK 测试。终测工位如果放在金属货架密集、屏蔽严重的区域,信号收不好,容易把好板判成坏板。这类工位在规划产线布局时就要考虑位置。
2.2 视觉与激光雷达:光学件带来新的洁净要求
视觉方案靠相机识别草坪边界和障碍物,激光雷达则在中高端机型上做补充,用于提升避障和贴边效果。这两类方案在制造端引入了 PCBA 之外的问题——镜头和光窗表面不能有指纹、粉尘和胶溢出,组装工位要有对应的洁净与防护要求,不然良率会消耗在外观和成像不良上。相关的环境管控要点可参考PCBA洁净生产审核怎么做_医疗与精密工控环境监测清单。
2.3 多传感器融合对测试的要求
融合方案意味着终测不能只测通断,要把定位、视觉、超声、碰撞和抬起检测串起来跑一遍场景。测试台架的设计难度比单一传感器高不少,治具投入也更大。分工与投入的算法见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入。
三、户外可靠性:这是一台常年放在院子里的机器
3.1 潮气、草汁与温差
割草机器人的工作环境比大多数消费电子恶劣:清晨有露水,作业时草汁飞溅,冬天可能整机在车库或棚下过冬。板子的防护通常做三防涂覆,关键部位辅以点胶或局部灌封。涂覆要注意连接器和测试点必须遮蔽,漆爬进连接器会导致接触不良,这类问题在售后端表现为"用了几个月突然不识别某个传感器"。涂覆材料体系与厚度控制见PCBA三防涂覆工艺全解:户外电子设备防潮防霉防盐雾完整方案。
3.2 振动与冲击
机器在草坪上碾过石块、树根时,冲击直接传到板子。刀盘驱动部分的电感、电容和连接器都要考虑固定方式。这一点和其他移动机器人是共通的,底盘控制板的做法可参考AMR/AGV控制板PCBA代工_底盘驱动与安全IO制造商;刀盘与行走电机的大电流驱动部分,则与手持机型同源,见锂电电动工具与OPE控制板PCBA代工_无刷驱动板大电流量产制造。
3.3 基站要按户外电源设备来对待
充电基站长期插在户外插座上,既要防水防尘,又要面对雷雨天气的浪涌。防护器件的选型和爬电距离要按户外设备来设计,而不是按室内适配器。高压绝缘方向的设计原则可参考1500V光伏逆变器PCBA爬电距离与电气间隙设计_高压绝缘板卡代工里的思路。
四、出口欧美:标准与整机组装
4.1 按哪套标准走
机器人割草机在国际标准体系里有专门条款:IEC 60335-2-107 是家用和类似用途电器安全中针对机器人割草机的特殊要求,欧洲对应的电池供电机器人割草机标准为 EN 50636-2-107(也常见 EN 60335-2-107 的表述),北美方向另有 ANSI/OPEI 体系的对应要求。标准里对刀片防护有很具体的机械要求,比如防护外壳要能承受规定的力而不产生危险开口、盖子打开时旋转部件应立即停止。
这些条款大部分落在结构件上,但有两项和电子件直接相关:抬起与倾斜检测、以及急停后的刀盘停转时间。它们由传感器和驱动板共同实现,因此终测必须包含这两项功能验证,并留下记录。出口时还涉及无线与电磁兼容部分的当地要求,资料配合清单见PCBA出口合规怎么做_RoHS REACH与UL认证的代工厂配合清单,无线产品的欧美路径可参考电子价签出口代工与合规_ESL海外订单CE-RED与FCC配合。
4.2 季节性:这是一门有旺季的生意
割草机器人的终端销售集中在北半球春夏,渠道备货要更早。这带来两个排产上的现实问题:
- 长交期物料要在淡季就锁定。定位模组、图像传感器、功率器件的交期一旦拉长,旺季前补料来不及,做法见PCBA物料齐套率与长交期备货策略_量产缺料停线怎么防;
- 产能预留要写进协议。旺季集中出货意味着几个月内要吃掉全年大部分产能,靠口头约定不够,可参考PCBA年度框架协议怎么签_滚动预测锁单与产能预留边界与SMT产能怎么算_中大批量PCBA交期评估与排产逻辑。
五、评估代工厂:按整机能力看,而不是只看贴片
| 能力项 | 该确认什么 |
|---|---|
| 射频与模组 | 做过带 GNSS/Wi-Fi 模组的板子吗,模组焊接怎么检 |
| 大电流驱动 | 刀盘与行走驱动的电流量级做过多少,带负载测吗 |
| 三防与点胶 | 涂覆设备是什么,遮蔽怎么做,厚度怎么测 |
| 整机组装 | 能否承接装配、烧录、功能测试与包装 |
| 测试台架 | 能否搭建带定位与传感器的场景化终测 |
| 季节性产能 | 旺季集中出货时的排产与人力安排怎么定 |
| 数据留存 | 定位与传感器校准数据能否按 SN 查,见下方链接 |
最后一项对售后特别重要。机器退回来时,能不能调出它出厂时的定位精度和传感器基线,决定了失效分析能不能做下去,方法见PCBA序列号与条码追溯体系怎么建_SN编码规则与批次召回界定。
5.1 山西英特丽的承接方式
山西英特丽是英特丽集团旗下晋城工厂,30 条高速 SMT 产线、32000 ㎡ 厂房,通过 IATF16949、ISO9001、ISO13485 体系认证,承接 PCBA 制造、SMT 贴片、三防涂覆、成品组装与测试。多板卡整机类项目一般按"整机 BOM 拆板 → 逐板 DFM → 试产验证治具与测试台架 → 按季节曲线排产"推进,试产阶段把涂覆遮蔽方案、终测项目和校准数据格式一次定清楚。整体选厂逻辑可参考中大批量PCBA代工厂怎么选_从试产转量产的工艺治具与追溯方案,具体产能与交期以双方合同及当期排产计划为准。
六、附录:术语速查
| 术语 | 全称 | 说明 |
|---|---|---|
| RTK | Real-Time Kinematic | 载波相位差分定位,配合基准站可达厘米级 |
| GNSS | Global Navigation Satellite System | 全球导航卫星系统的统称 |
| 无边界 | Boundary-free / Virtual Boundary | 不埋边界线,靠定位与感知划定作业范围 |
| EN 50636-2-107 | 电池供电机器人割草机安全标准 | 欧盟方向的产品专用安全要求 |
| 净空区 | Keep-out Area | 天线附近禁止走线与放置金属的区域 |
| 三防涂覆 | Conformal Coating | 在板面覆一层保护漆,防潮防尘防霉 |
