过去十年,地面光伏电站的直流系统电压从 600V、1000V 一路抬到 1500V。这背后是一笔系统级的经济账:在相同功率下,电压升高、电流下降,而电缆损耗按电流的平方( P = I²R )走——同功率下电流降至约 2/3,直流侧线损按平方约降一半;组串可以接更多组件(典型 Vmpp 抬升到约 1300V 量级,单串可串更多组件,较 1000V 约多一半,具体随组件开路电压而定),汇流箱、电缆、逆变器数量随之减少,整体 BOS 成本与度电成本下行。据多家行业机构数据,1500V 已是公用事业级新建项目的主流选择(份额约七成,而 2020 年前后约为三成)。
电压抬上去,压力最终传导到逆变器 PCBA 的绝缘配合上:更高的直流母线电压、更大的爬电与间隙需求、更高耐压的功率器件(1500V 系统普遍选用 1700V 档 IGBT,而 1200V 档已不足以覆盖)。也就是说,同一块逆变器主板从 1000V 做到 1500V,绝缘安全余量不是简单按比例放大,而是受标准非线性约束、且要在有限的板面上腾出更长的爬电路径。
再往后看,业内已开始向更高直流电压(如 2000V)预研,SiC 器件也在向更高母线电压渗透。换句话说,2025–2026 正是 1500V 的成熟窗口期,把高压绝缘设计这件事讲透、做扎实,既服务当下量产,也为下一档电压预研打底。这一轮电子制造的高压化与降本主线,我们在 2026电子制造趋势前瞻:光储充与AI硬件的PCBA工艺挑战与降本策略 中有更宏观的梳理。

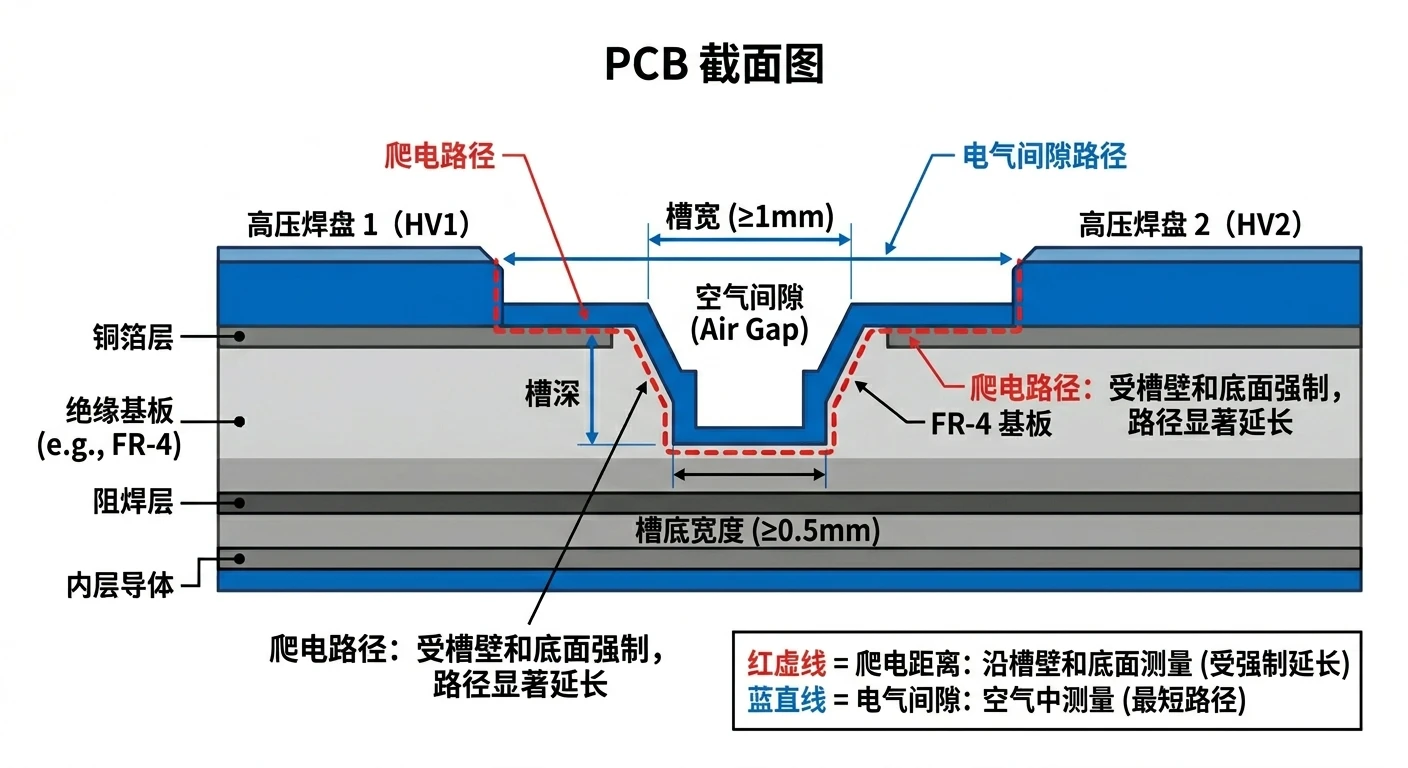

很多设计返工,根源是把爬电距离和电气间隙当成一回事。它们防的是两种不同的失效:
把两者的差异列成一张表,设计时照着对就不容易错:
| 维度 | 电气间隙 Clearance | 爬电距离 Creepage |
|---|---|---|
| 测量路径 | 穿过空气的最短直线 | 沿绝缘体表面的最短路径 |
| 防的失效 | 空气击穿 / 拉弧 | 表面漏电起痕(tracking) |
| 主导参数 | 冲击耐受电压(过电压类别) | 工作电压 + 污染等级 + 材料 CTI |
| 海拔修正 | 需乘修正系数(空气变稀) | 一般不修(详见第四章注) |
| 涂覆/灌封能否缩短 | 不可——始终按空气净距测量 | 满足 IEC 60664-3 评估后可有条件缩短 |
| 二者关系 | 同条件下 爬电距离 ≥ 电气间隙;PCB 实际间距取两者各自要求的较大值 | |
记住一条:间隙跟"空气好不好击穿"走,爬电跟"表面会不会爬电"走。这也是后面 1000V 与 1500V 对比的关键——两者很可能"间隙差不多,爬电差很多"。
查表之前,先把四个输入定下来。定错一个,后面所有数值都白算。
污染等级描述导体周围微环境的脏污程度。按 IEC 60664-1:
| 污染等级 | 含义 | 典型场景 |
|---|---|---|
| PD1 | 无污染或仅干燥非导电污染 | 密封灌封内部、洁净涂覆微环境 |
| PD2 | 一般仅非导电污染,偶有凝露引起的短时导电 | 有外壳防护的机柜、机房内的板卡 |
| PD3 | 有导电性污染,或干污染遇凝露变导电 | 工业现场、有遮蔽的半户外环境 |
| PD4 | 持续导电污染(雨雪、导电粉尘长期作用) | 完全暴露、无防护的户外 |
爬电距离由工作电压(有效值或直流值)与绝缘材料的 CTI(比较跟踪指数,Comparative Tracking Index) 共同决定。CTI 越高,材料越不容易在表面形成导电通道,同电压下所需爬电越短。材料按 CTI 分四组:
| 材料组别 | CTI 区间(V,按 IEC 60112 测) | 常见对应材料 |
|---|---|---|
| Group I | CTI ≥ 600 | 部分陶瓷、特种工程塑料 |
| Group II | 400 ≤ CTI < 600 | 部分改性高 CTI 基材 |
| Group IIIa | 175 ≤ CTI < 400 | 常规 FR-4 环氧玻纤多落此档 |
| Group IIIb | 100 ≤ CTI < 175 | 低 CTI 酚醛类等 |
区间为左闭右开,边界处不同文献偶写 599/174 只是含不含等号的写法差异。需要提醒的是,常规 FR-4 多落在 Group IIIa;高压区若想缩短爬电,可在该区域改用高 CTI 基材(达到 Group II 或更好),用材料换板面空间。
电气间隙不是直接由工作电压查,而是先由过电压类别(Overvoltage Category, OVC)定出冲击耐受电压,再据此查间隙。光伏逆变器的直流(PV)侧通常按 OVC II,并网交流侧通常按 OVC III(IEC 62109-1 给的是典型示例,实际取值随安装位置与是否配浪涌保护而定,不是死值)。
此外,IEC 62109-1 用决定性电压等级(Decisive Voltage Classification, DVC)给每个回路定级,据此确定绝缘与电击防护要求:
| DVC | 直流边界(均值) | 交流边界 | 含义与典型电路 |
|---|---|---|---|
| DVC-A | ≤ 60 V | ≤ 25 V rms | 可触及的安全低压:通信、采样、可触及端口 |
| DVC-B | 60–120 V | ≤ 50 V rms | 需基本绝缘防直接接触 |
| DVC-C | > 120 V | > 50 V rms | 电击危险最高、要求最严:PV 直流母线、并网交流 |
1500V 直流母线与并网交流侧都归 DVC-C,需要按加强绝缘处理;它们与归 DVC-A 的可触及/通信电路之间,必须用保护性隔离与足够的爬电间隙隔开。关于隔离与高可靠制造的系统做法,可延伸阅读 光伏逆变器PCBA三防涂覆与高可靠制造。
这一章是全篇的核心。把前面四个参数定好,就能落到具体毫米数。下面的数值依据 IEC 60664-1 的爬电/间隙表(第 2 版数表在 2020 版基本沿用),工程落地前请按所用版本与适用产品标准(逆变器为 IEC 62109-1 的对应表)复核。
下表是 PD2、基本绝缘下,爬电距离随工作电压分档抬升的实际取值(单位 mm)。可以看到它不是严格线性,而是按 IEC 优先数分档的"准对数"增长——工作电压翻倍,爬电约翻倍偏多:
| 工作电压(V,RMS/DC) | Group I(CTI≥600) | Group II | Group IIIa |
|---|---|---|---|
| 800 | 约 4.0 | 5.6 | 8.0 |
| 1000 | 5.0 | 7.1 | 10.0 |
| 1250 | 约 6.3 | 9.0 | 12.5 |
| 1500(插值,约) | 约 7.5 | 9 – 11 | 12.5 – 16 |
| 1600 | 约 8.0 | 11.0 | 16.0 |
间隙先由系统标称电压结合过电压类别,查到额定冲击耐受电压 Uimp(可理解为设备要扛得住的瞬间高压尖峰),再据 Uimp 查间隙表(PD2、非均匀电场):
| 额定冲击耐受电压 Uimp | 最小电气间隙(mm) | 对应场景示例 |
|---|---|---|
| 4 kV | 3.0 | 较低系统电压 / OVC II 偏低档 |
| 6 kV | 5.5 | PV 直流侧 OVC II,1000/1500V 常落此档 |
| 8 kV | 8.0 | 并网 AC 侧 OVC III 档 |
| 12 kV | 14 | 更高冲击场景 |
注意一个反直觉但关键的点:间隙主要由冲击电压(电场强度)决定,污染等级对它影响很小;而爬电对污染等级与材料 CTI 高度敏感。这正是下一节 1000V 与 1500V 对比的伏笔。
IEC 60664-1 的间隙表以海拔 2000m 为基准(基础表已含 2000m 余量);超过 2000m,空气变稀、击穿电压下降,必须把查到的最小间隙乘以修正系数:
| 海拔(m) | 气压(kPa) | 电气间隙修正乘数 |
|---|---|---|
| ≤ 2000 | 80.0 | 1.00(基准) |
| 3000 | 70.0 | 1.14 |
| 4000 | 62.0 | 1.29 |
| 5000 | 54.0 | 1.48 |

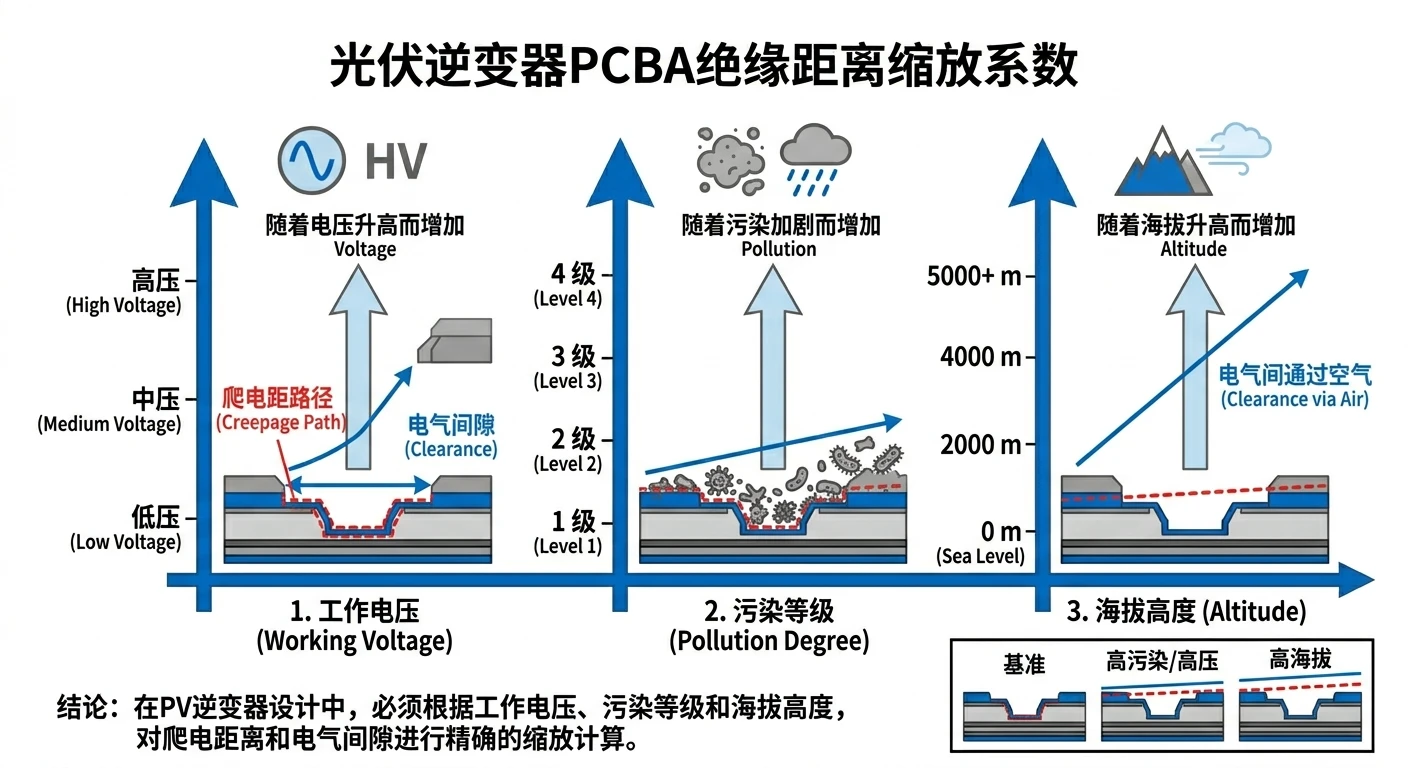

表中气压列为 IEC 60664-1 表 A.2 对应海拔的参考值(2000m 为基准行,并非海平面气压),中间海拔可线性插值。爬电距离一般不乘这个系数——它由污染等级与材料决定,与空气密度无关。但要补一句严谨的话:由于规则要求"爬电距离不得小于(修正后的)电气间隙",在高海拔把间隙放大后,放大的间隙可能反过来成为下限、把爬电被动抬高。所以高海拔设计应同时算两者,取较大值。
把上面的逻辑合起来,就能解释一个常被误解的现象:从 1000V 升到 1500V,电气间隙可能变化不大、甚至相同,而爬电距离明显增大。原因在于——在同一过电压类别下,1000V 与 1500V 很可能落到同一档冲击耐受电压(如 OVC II 对应 6kV),于是间隙都在约 5.5mm 这一档;但爬电由工作电压决定,1500V 自然比 1000V 大一截。
| 对比项 | 1000V 系统 | 1500V 系统 |
|---|---|---|
| 最大直流系统电压 | 1000 V DC | 1500 V DC |
| 每组串组件数 | 基准 | 约多 50%(组串更长) |
| 功率器件耐压档 | 1200 V IGBT | 1700 V IGBT |
| 电气间隙(OVC II,同档冲击) | 约 5.5mm | 约 5.5mm(同档,差异小) |
| 爬电距离(PD2,Group IIIa,约) | 约 10mm | 约 12.5–16mm(插值,视方案) |
| 直流侧线损 | 基准 | 约降一半 |
| 设计重心 | 常规高压布局 | 爬电延长 + 高海拔间隙修正 + 隔离带 |
所以"1500V 比 1000V 难做"的难点,八成落在爬电距离与表面绝缘上:要在不显著增大板面的前提下,把更长的爬电路径"挤"出来。这就引出第五章的工艺手段。逆变器主控板与功率板在高压、大电流下的制造要点,可结合 光伏逆变器PCBA代工:高压大功率电源模块电路板制造技术解析 与 储能逆变器PCBA代工代料/光伏逆变器主控板制造方案 一起看。
知道了要多少毫米,接下来是怎么在板子上实现。下面几种手段按"性价比"从高到低,工程上常组合使用。

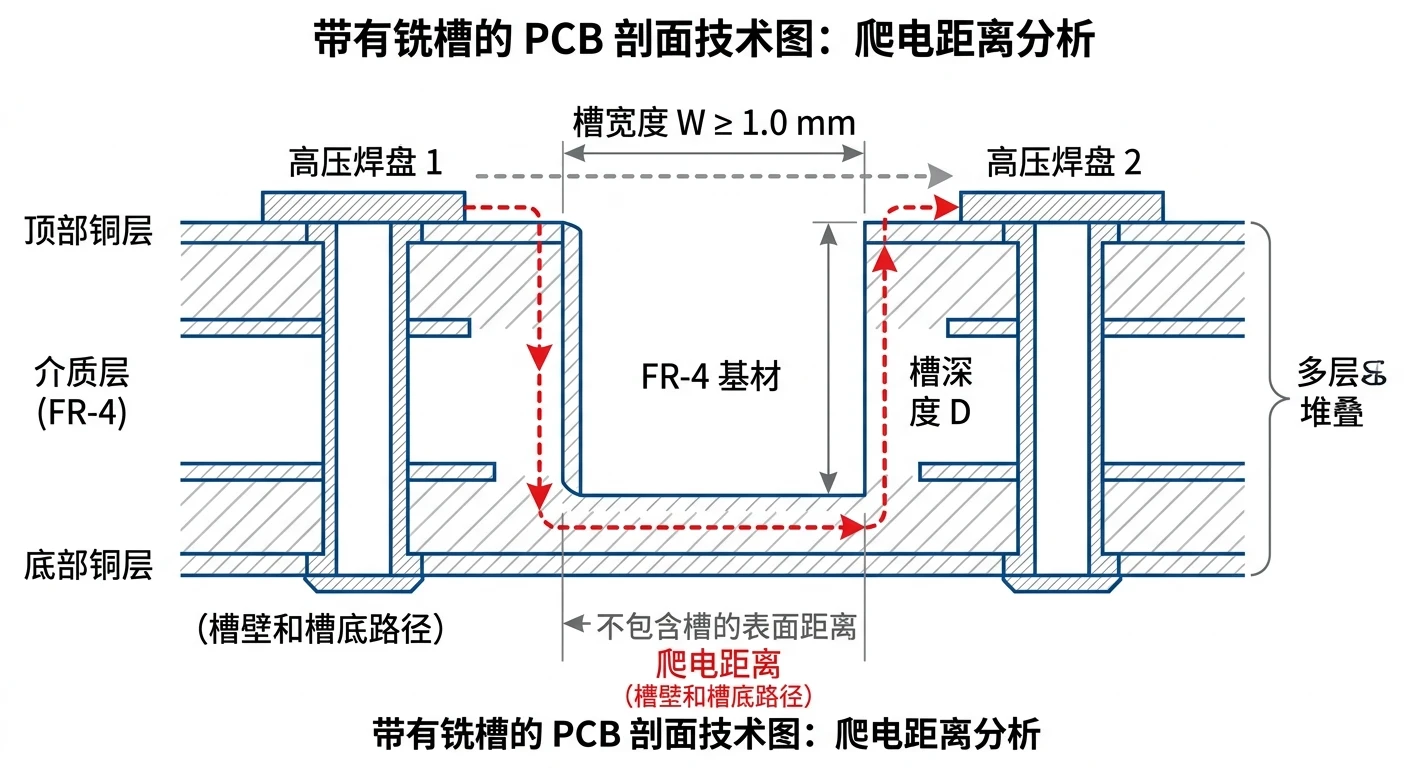

在高压焊盘或走线之间铣一条非导电槽,迫使表面漏电路径沿槽壁绕行,在不拉开导体净间距、不增加占板面积的前提下延长爬电。要点:
这是争议最多、也最容易被误用的一环。核心规则要先说清:
三防涂覆的材料选型、覆盖工艺与可靠性边界,在 PCBA三防涂覆工艺全解:户外电子设备防潮防霉防盐雾完整方案 中有系统展开,与本文的"降污染等级"逻辑互为补充。

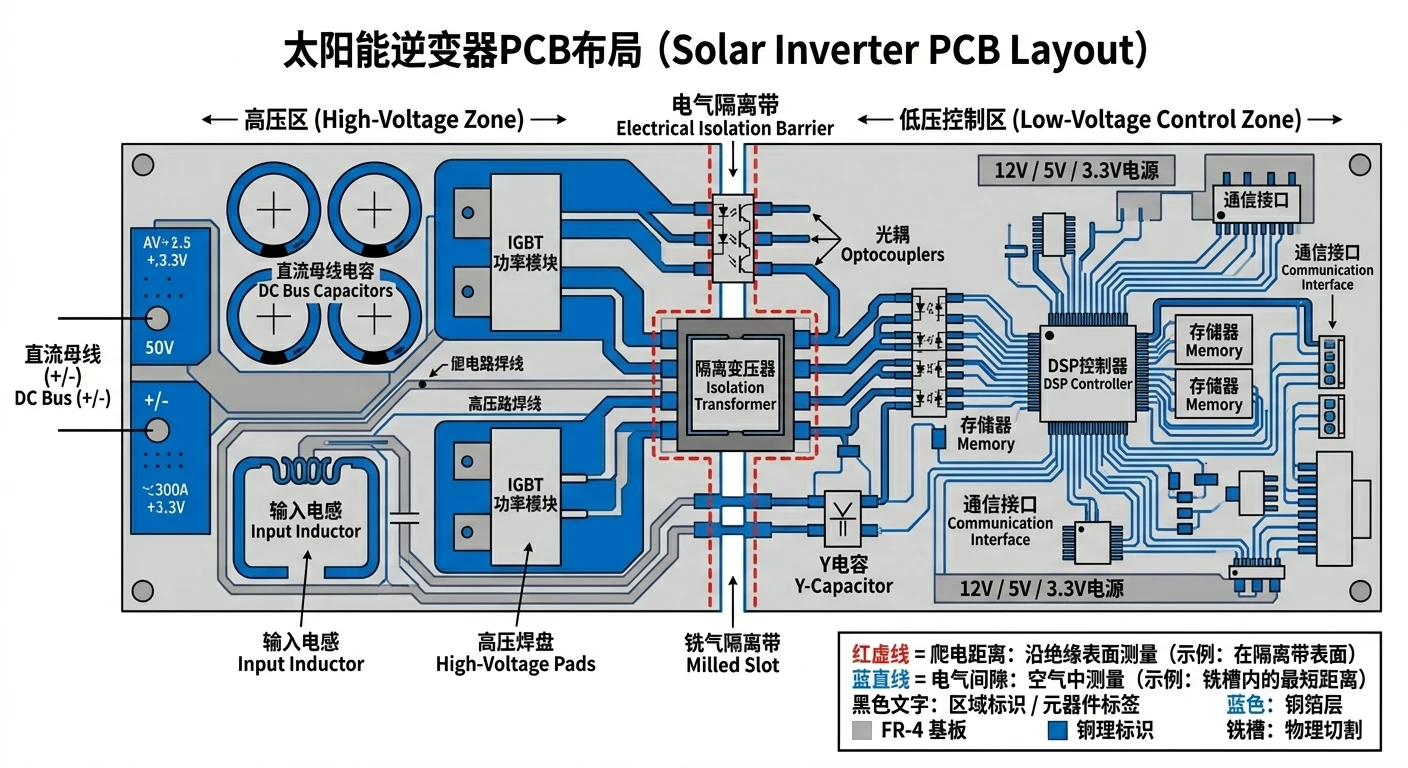

整板层面,高压区与低压区要物理分区,中间留一条无铜的隔离带(isolation barrier):隔离带上不走任何信号或接地铜,跨带只允许经认证的隔离器件过桥,必要时在隔离带正下方铣穿板槽,同时增大爬电与间隙。常见过桥器件的布局要点:
另外提一句功率回路:采用叠层母排(laminated busbar)把正负直流母排与 IGBT 直接叠压,可把寄生电感压到很低,抑制开关瞬态过电压,等于给器件耐压余量"减负",间接降低对间隙的冲击压力。
DVC-C 的高压母线对外、对可触及电路通常要求加强绝缘,而加强绝缘的爬电要求大致是基本绝缘的两倍。设计时如果只按基本绝缘的数值留间距,跨隔离屏障处就会不够。把这条和前面的查表合起来用:先按基本绝缘查到数值,跨 DVC-A/DVC-C 屏障处再翻倍核对。
爬电与间隙最终要靠制造工艺与检验落地。把设计参数变成稳定量产的高可靠板卡,英特丽在以下环节具备对应能力:
面向组串式与集中式逆变器的板卡制造选型,可结合 光伏组串逆变器PCBA代工:分布式光伏核心板卡制造全解析 一起评估。子公司 TNC 在 7–480kW 充电桩方向同样涉及高压绝缘与户外长期服役场景,工艺经验可横向复用。
正在做 1500V 光伏/储能逆变器板卡,需要按 IEC 62109-1 / IEC 60664-1 核算爬电间隙、并落到可量产的工艺?欢迎把方案发给我们做技术评估。
立即咨询 →| 术语 | 含义 |
|---|---|
| 爬电距离 Creepage | 沿绝缘表面两导体间最短路径;防表面漏电起痕 |
| 电气间隙 Clearance | 穿空气两导体间最短直线;防空气击穿/拉弧 |
| 污染等级 PD1–PD4 | 导体周围微环境脏污程度;影响爬电要求 |
| CTI 比较跟踪指数 | 按 IEC 60112 测的材料抗漏电能力,分 I/II/IIIa/IIIb 组 |
| 过电压类别 OVC | 瞬态过电压等级,定冲击耐受电压,进而定间隙 |
| DVC 决定性电压等级 | IEC 62109-1 对回路按电压定级(A/B/C),定绝缘要求 |
| IEC 60664-1 / -3 | 低压系统绝缘配合标准 / 涂覆灌封的绝缘评定 |
| IEC 62109-1 / -2 | 光伏电力变流设备的通用与逆变器专项安全标准 |
