一、为什么现在要单独谈IVD实验室自动化设备控制板

IFR《World Robotics 2025》样本数据显示，2024年医疗机器人销量约1.67万台，诊断和医疗实验室分析机器人在样本中增长较快。该统计不能代表整个行业规模，但说明实验室自动化正在从单机功能走向连续样本处理。

欧盟IVDR Regulation 2017/746对体外诊断医疗器械提出完整监管要求，2026年协调标准实施决定继续更新。PCBA厂不能替设备完成IVDR，但ISO13485下的设计转移、变更、追溯和验证记录，是设备厂选择供应商时会核查的基础。

本文的市场与标准口径来自EU IVDR Regulation 2017/746和IVDR协调标准实施决定（2026-06-17）；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。

二、IVD实验室自动化设备控制板不是一块“通用控制板”：先拆板卡与信号链

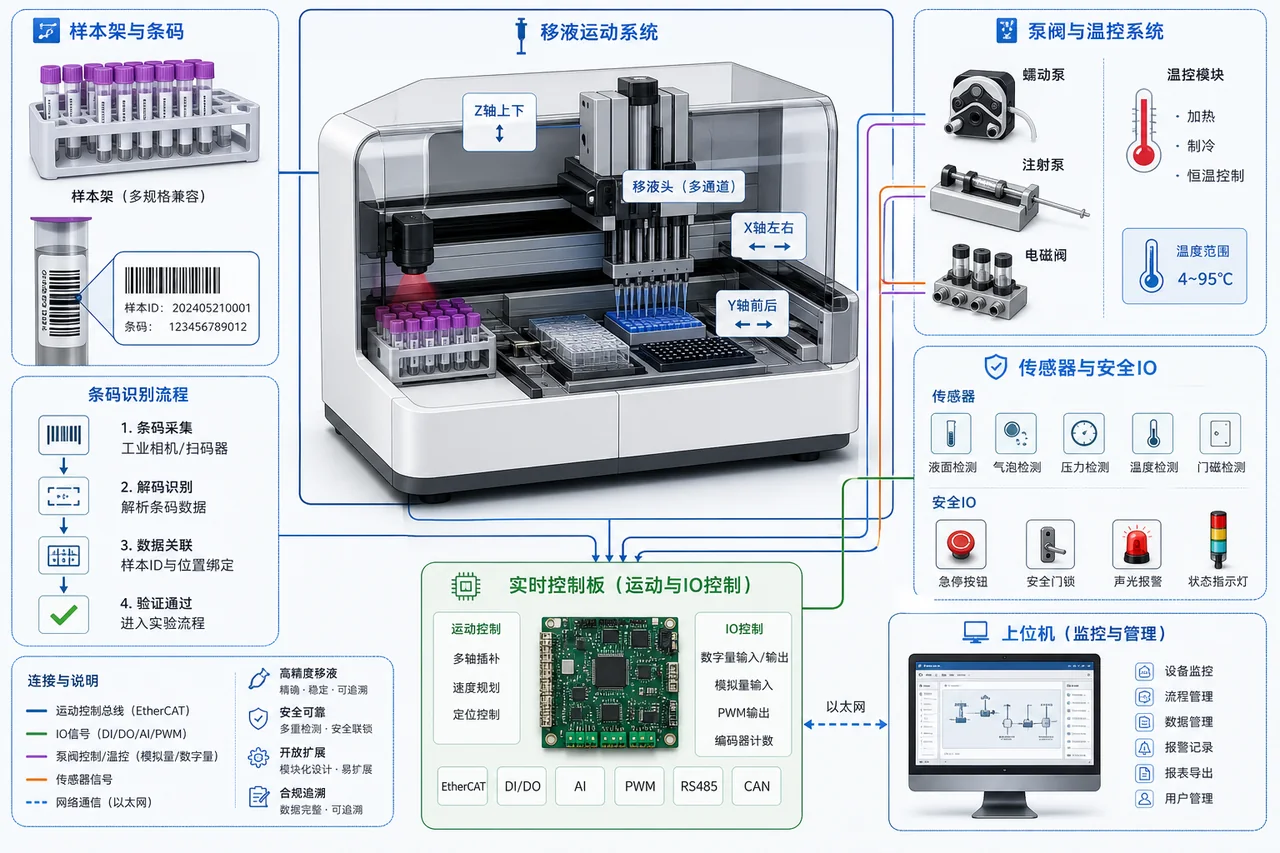

样本前处理或实验室自动化设备通常包含上位计算、实时运动控制、液路/温控、传感与安全互锁。可把高噪声电机驱动与低噪声检测接口分板。

上位机/工作流 → 实时主控 → 运动轴/机械臂/移液
条码/液位/位置/压力/门禁 → IO与采集 ─┘
泵/阀/温控 → 执行板；设备日志/样本ID → 信息系统

IVD设备的“同一动作”可能对应不同样本流程。生产FCT验证硬件和基础动作，应用流程、临床结果和软件验证由设备制造商负责。

三、从样机转到批量，常见的五个返工问题

3.1 运动轴配置与机械版本错配

丝杆、皮带、编码器和电机更改会影响参数。硬件、固件、轴参数和机械版本使用设备配置号绑定，装机后执行回零与重复定位EOL。

3.2 液位/光学接口受电机噪声影响

低信号采集与泵、电机同机工作。制造按地、屏蔽、线束和连接器图装配，整机在动作状态下复测传感，不只静态读值。

3.3 泵阀线序错导致交叉污染风险

液路连接错误可能把动作发到错误通道。逐口驱动、线束扫码和整机流程模拟应结合，制造方不靠人工记忆区分相似接头。

3.4 软件镜像、固件和校准记录分离

每台设备应绑定板卡、固件/软件、校准和EOL记录。更新受控，返修后按影响范围重做测试。

3.5 把ISO13485写成产品认证

ISO13485是质量管理体系，不等于某台IVD设备获批。正文和销售资料只能说明制造体系支持，不能替产品注册或临床性能背书。

四、把设计文件变成可重复交付的PCBA，工程流程怎么走

医疗自动化项目宜按设计转移、子板FCT、模块装配、整机EOL和设备历史记录组织。

1. 立项/设计转移阶段明确产品责任方、风险文件、硬件/软件配置和验证边界。
2. DFM审查运动、液路、采集、安全IO、连接器、清洁和可维护性。
3. 各PCBA执行受控烧录、逐通道FCT和关键物料追溯，测试软件版本受控。
4. 装入设备后绑定机械、液路、传感器和板卡，执行回零、动作、温控与安全互锁。

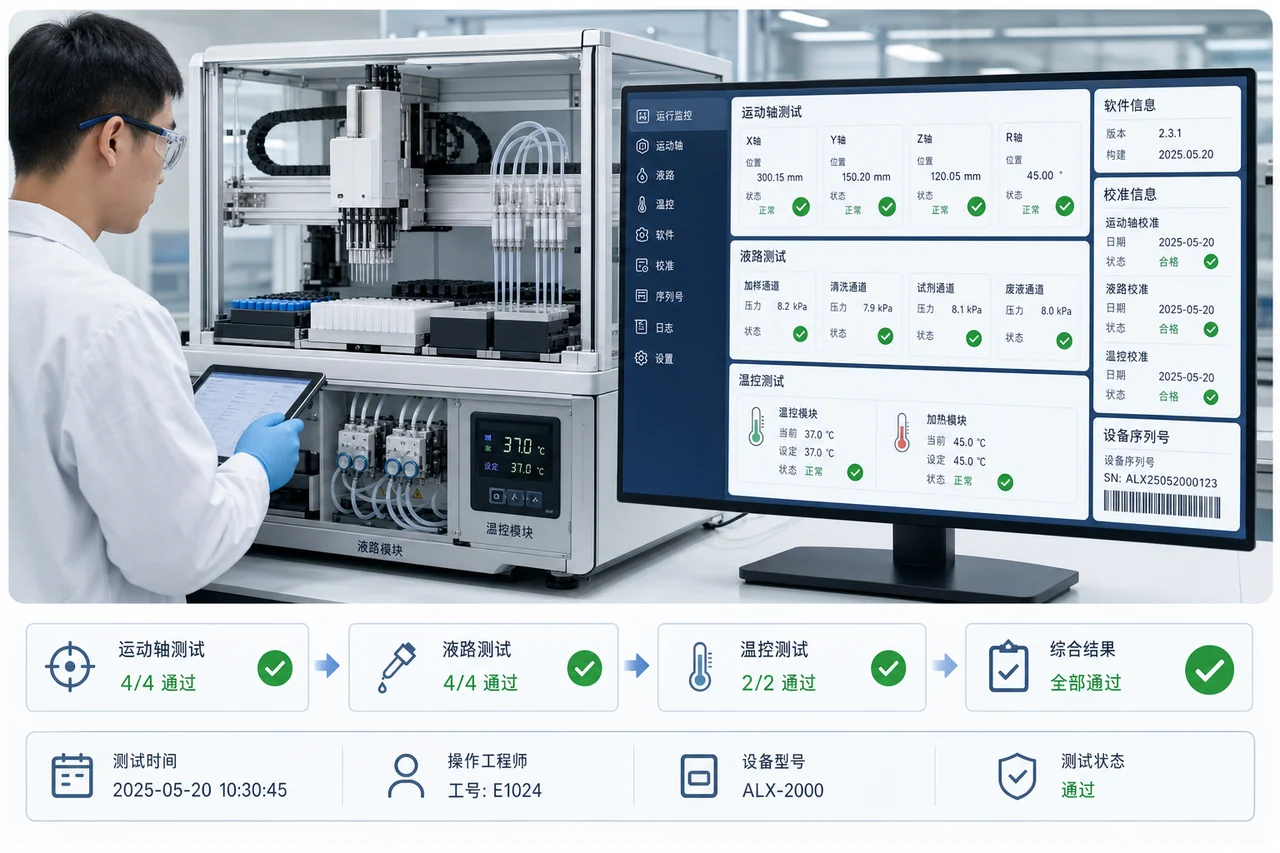

5. 整机EOL与校准结果进入设备历史记录；不合格和返修按医疗质量流程闭环。

实验室自动化的吞吐量、移液精度和临床性能依赖整机与方法学，正文不把PCBA制造能力转写成检测性能承诺。

4.1 把工程样机翻译成可执行的量产版本

IVD实验室自动化仪器控制板在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结运动轴和液路数量、泵阀与温控接口、光电或压力传感、安全互锁、上位机通信、软件和法规配置。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。

4.2 工艺路线要覆盖SMT、DIP/THT和成品装配

工单不能在回流焊后就结束。围绕主控、驱动与模拟采集贴装、连接器和电源模块插件、板面清洁、液路邻近区防护、线束、模块及整机装配，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。

4.3 治具验收看的是覆盖率和可重复性

IVD实验室自动化仪器控制板的FCT建议围绕逐轴运动、原点和限位、泵阀液路、温控、传感器模拟、安全互锁、通信命令、故障注入和结果上传建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。

4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”

项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联关键器件批次、板号、程序和配置、运动或液路模块号、仪器序列号、测试日志、偏差与维修记录。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。

4.5 放量不是把试产工单简单复制几十次

依据ISO13485体系下的项目质量计划冻结设计转移资料，先在工程批和注册样机中关闭问题，再按批准版本生产。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。

完成上述五项后，IVD实验室自动化仪器控制板采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。

五、采购和研发如何判断一家代工厂能不能接住项目

询价不能只比较单板加工价。IVD询价应先明确是否属于医疗器械、谁是法定制造商，以及ODM设计文件、软件和风险管理如何交付。

• 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
• 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
• 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
• ODM和纯代工分开谈：ODM可参与硬件平台、运动/IO/液路控制、样机和设计转移；预期用途、方法学、临床、注册、软件验证和最终放行由器械制造商负责。

针对IVD实验室自动化仪器控制板，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。

六、IVD实验室自动化设备控制板采购常见问题

6.1 ISO13485工厂生产的板卡就是医疗器械吗？

不是。ISO13485说明质量体系，产品是否属于医疗器械及其分类、注册和性能由预期用途和法规决定。

6.2 ODM能否包含上位机软件？

可按项目评估，但需明确软件需求、生命周期、网络安全、验证和交付边界，不能在硬件报价中默认包办。

6.3 IVD控制板需要每块做校准吗？

取决于测量功能。运动、温度、压力或液位可能需要板级或整机校准，方法由设备验证规范确定。

6.4 询价需要提供风险文件吗？

至少应提供与制造、测试和关键特性相关的风险控制和验收要求；敏感内容可按保密和设计转移流程分级提供。
