一、为什么现在要单独谈电梯门机变频控制板
ISO 8100-1:2026在2026年发布，覆盖永久安装的乘客和载货客梯建造安装安全，包括电气设备。欧盟Lifts Directive也要求电梯及安全部件满足基本健康和安全要求。
门机控制器是否属于法规中的安全部件要看具体产品和市场，但它直接参与开关门、位置与受阻响应。制造方不能凭“电机可以正反转”放行，需要按批准门机和状态机做整机EOL。
本文的市场与标准口径来自ISO 8100-1:2026和EU Lifts Directive 2014/33/EU；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。
二、电梯门机变频控制板不是一块“通用控制板”：先拆板卡与信号链

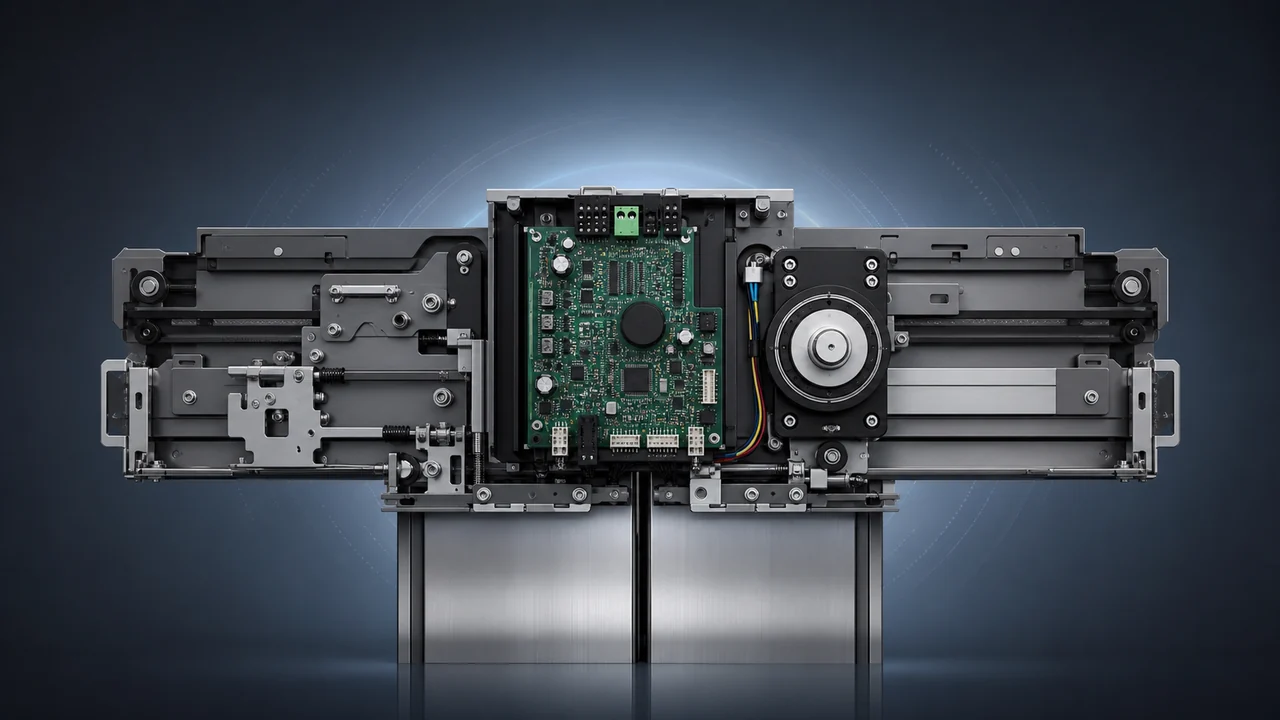

门机通常包含电源与驱动、实时控制、编码器/位置输入、安全接口和主控通信。不同门宽、门重和电机配置会使用不同参数。

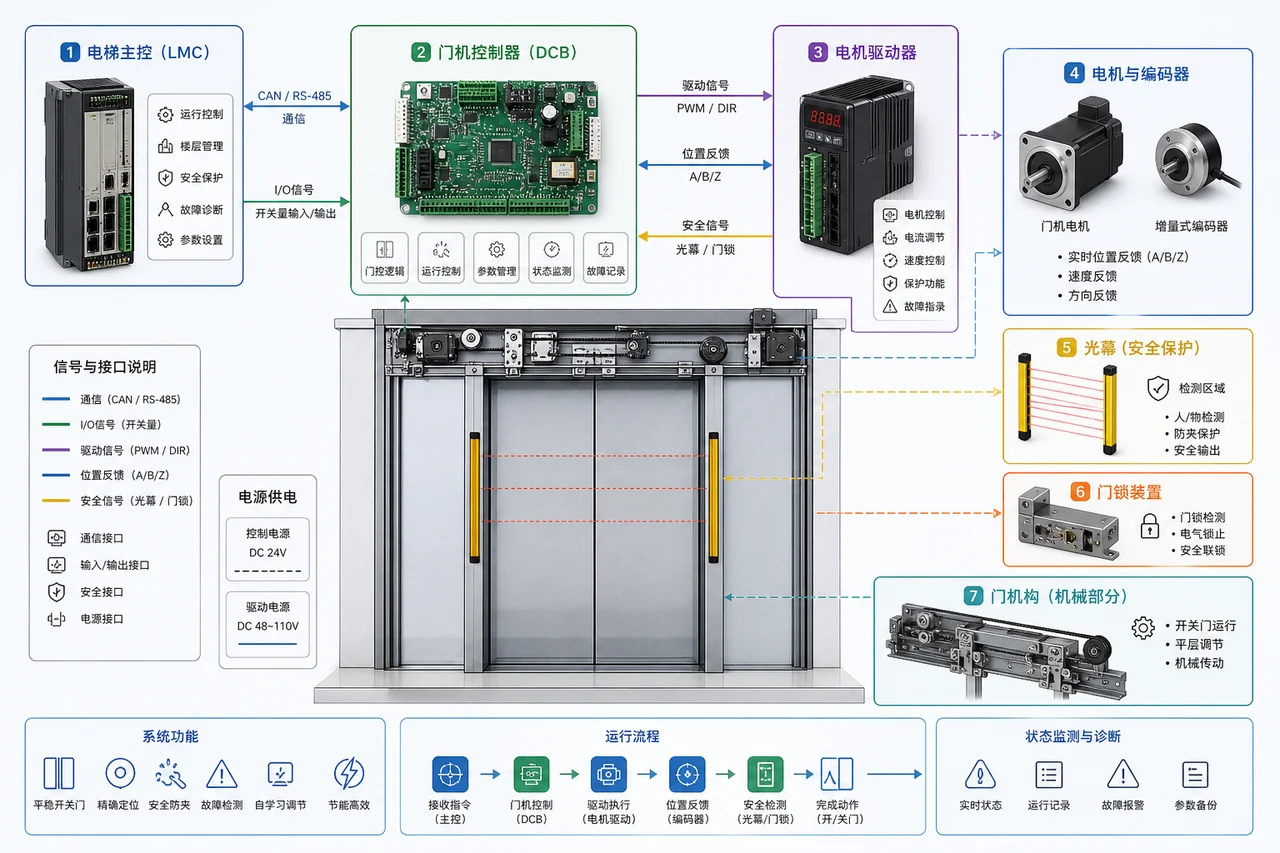

电梯主控 → 开/关门命令 → 门机控制器 → 电机驱动 → 门电机/传动机构 光幕/门锁/限位/编码器 ───────────↑ 状态/故障/位置 ← 通信或IO ←────────┘
| 板卡/模块 | 承担的功能 | 制造端需要盯住什么 |
|---|---|---|
| 电机驱动 | 控制门电机速度、方向和制动 | 功率器件、相线端子、散热和带载测试 |
| 控制与参数 | 运行开关门曲线、位置学习和诊断 | MCU、存储、固件/参数、烧录与回读 |
| 编码器/位置接口 | 读取速度、位置、限位或门区状态 | 连接器、防呆、长线保护和逐通道FCT |
| 安全/主控接口 | 接收光幕、门锁或主控信号并上报状态 | 继电器/隔离、常开常闭配置和故障注入 |
门机参数与机械负载相关。控制板可以在模拟器上全检，成品放行仍需连接批准门机机构，验证学习、开关门和受阻场景。
三、从样机转到批量，常见的五个返工问题
3.1 控制板与门机参数版本错配
相同外观控制板可能配不同门宽、电机和曲线。扫码选择参数，写入后回读并与门机序列号绑定。
3.2 编码器方向或分辨率配置错误
错误配置可能导致位置漂移或反向。FCT用模拟器检查输入，EOL在真实机构确认方向、位置学习和重复动作。
3.3 受阻反转只用按钮模拟
安全相关动作应按产品责任方定义的试验方法和力/位置条件验证。PCBA工位可测接口，整机EOL负责门机构响应。
3.4 功率板空载掩盖机械负载问题
门重、摩擦和传动机构会改变电流。EOL在批准负载下记录动作和故障，不用无负载电机代替。
3.5 备件板默认参数带来现场风险
售后备件需明确默认状态、参数下载和现场学习流程。出厂标签标识硬件/软件兼容范围，避免插上即运行错误曲线。
四、把设计文件变成可重复交付的PCBA，工程流程怎么走
门机控制器量产应分板级接口测试和门机机构EOL，参数配置贯穿两者。
- 建立门机型号、电机、编码器、控制板、固件、参数和主控接口矩阵。
- DFM评审功率散热、连接器、编码器/安全输入、继电器和测试点。
- PCBA完成后烧录并回读版本，验证电源、驱动接口、编码器模拟和通信。
- 装入控制器壳体并连接批准门机机构，执行位置学习和开关门循环。
- 按客户规范验证故障、受阻、光幕/门锁接口、掉电和追溯。
| 验证项目 | 建议做法 | 放行依据 |
|---|---|---|
| 板级驱动 | 电机模拟器或批准电机检查方向与反馈 | 驱动和诊断符合硬件规范 |
| 参数写入 | 扫码写入门机参数并回读 | 型号—固件—参数匹配 |
| 位置学习 | 连接门机机构执行初始化/学习 | 按产品EOL规范 |
| 安全接口 | 模拟光幕、门锁、限位及故障 | 动作和上报符合状态机 |
| 整机循环 | 在批准负载下多次开关门 | 曲线、位置、异常与记录满足客户判据 |
ISO 8100-1和Lifts Directive是整梯/部件安全框架，正文不声称PCBA本身“通过电梯认证”。
4.1 把工程样机翻译成可执行的量产版本
电梯门机控制器在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结门机电机、驱动功率、编码器、位置或限位输入、受阻检测、安全接口、主控通信、门型和参数。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。
4.2 工艺路线要覆盖SMT、DIP/THT和成品装配
工单不能在回流焊后就结束。围绕功率驱动和采样贴装、端子与连接器插件、散热件、控制器壳体、编码器线束、门机机构和整机装配，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。
4.3 治具验收看的是覆盖率和可重复性

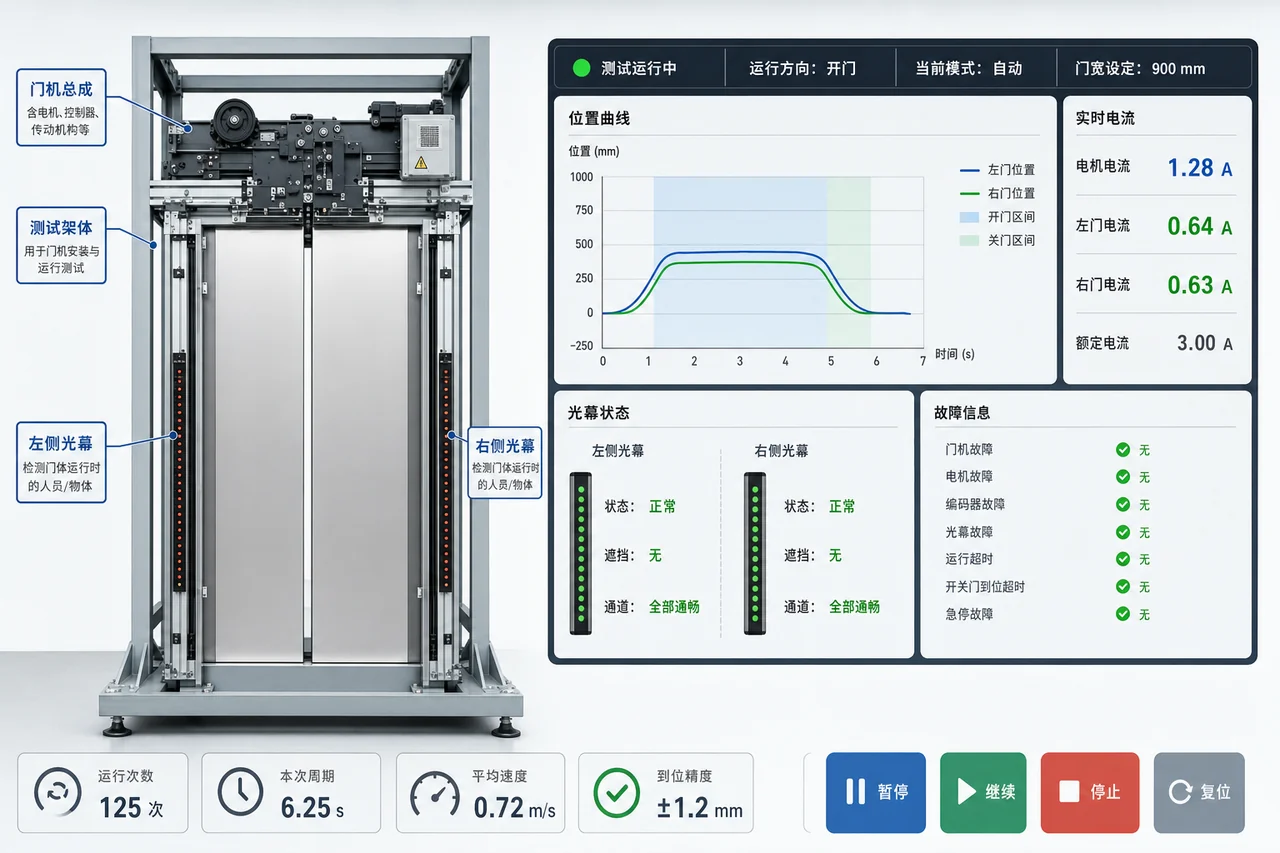

电梯门机控制器的FCT建议围绕电机台架或门机机构、位置学习、开关门曲线、受阻与重开、限位、安全输入、主控通信和故障码建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。
4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”
项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联功率器件批次、硬件和程序、门参数、控制器号、门机号、学习结果、EOL日志与返修状态。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。
4.5 放量不是把试产工单简单复制几十次
按门型、门重和电机平台形成参数包，试产先覆盖位置学习与异常处置，再随电梯项目的梯号配置交付。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。
完成上述五项后，电梯门机控制器采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。
五、采购和研发如何判断一家代工厂能不能接住项目
询价不能只比较单板加工价。门机项目要说明新机配套还是售后备件，两者对版本兼容、标签和现场参数流程要求不同。
- 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
- 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
- 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
- ODM和纯代工分开谈：ODM可参与驱动、编码器、接口和参数工具；门机构、安全功能、整梯联动和认证由门机/整梯厂负责。
针对电梯门机控制器，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。
六、电梯门机变频控制板采购常见问题
6.1 门机控制板能按外观或接口直接替换吗？
不建议。电机、编码器、门宽、参数和主控协议可能不同，应按兼容矩阵和验证结果替换。
6.2 板级FCT能验证受阻反转吗？
只能验证相关输入和状态机接口，真实门机构的受阻响应需整机按批准方法测试。
6.3 售后板能否预装通用参数？
可以设计默认模式，但应由产品方定义现场学习、限速和兼容范围，制造方按受控配置写入。
6.4 询价需要提供门机机构吗？
板级试产可用模拟器，但EOL开发和量产验证建议提供Golden Sample或批准机构。
附录：术语、参考标准与站内延伸阅读
| 术语 | 白话解释 |
|---|---|
| 门机 | 驱动电梯轿门开合的电机、传动和控制系统 |
| 位置学习 | 控制器识别门行程和参考位置的初始化过程 |
| 光幕 | 检测门口人员或障碍物的光电保护装置 |
| 受阻反转 | 门在关闭受阻时按设计停止或反向打开 |
| 兼容矩阵 | 门机、电机、编码器、硬件、固件和参数的允许组合 |
参考标准与官方资料
- ISO 8100-1:2026：电梯建造安装与电气设备安全规则
- EU Lifts Directive 2014/33/EU：电梯及安全部件基本健康和安全要求
- ISO 8100-20:2018：电梯全球基本安全要求与风险降低方法
站内延伸阅读
如需评估电梯门机控制板、变频驱动板或成品控制器，可提交门机、电机、编码器、安全接口和EOL资料。
提交项目资料 →
