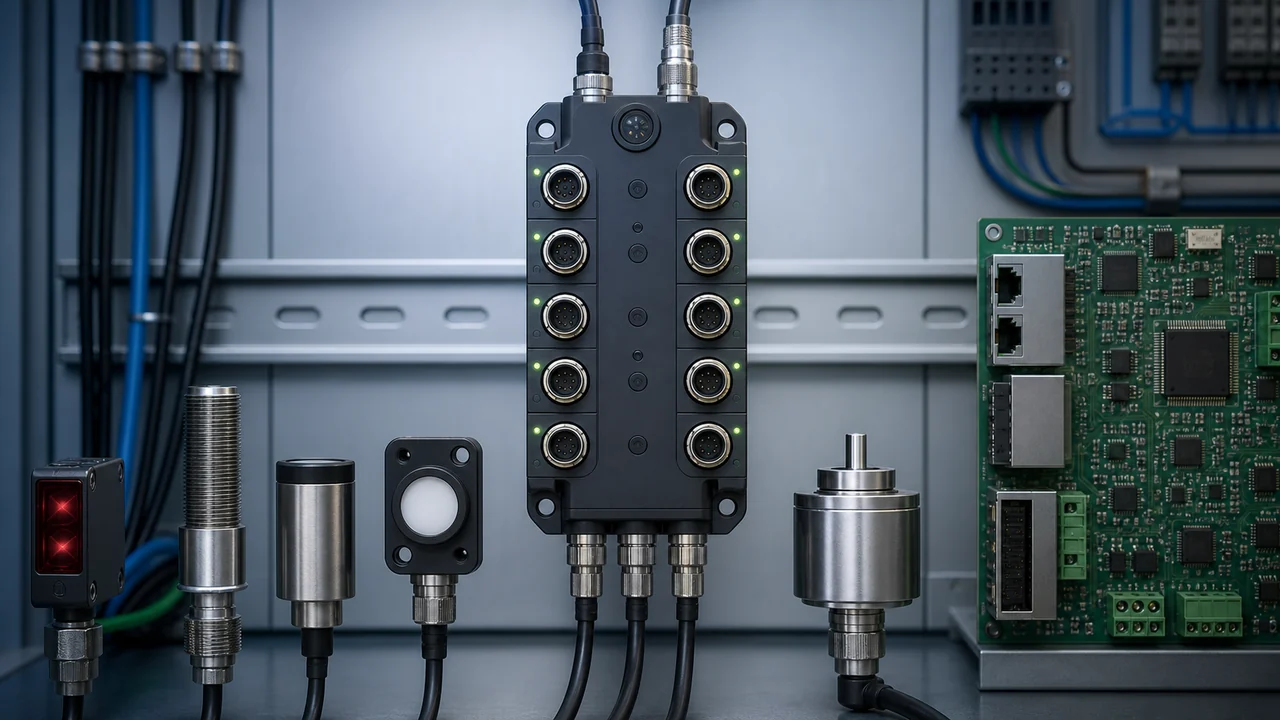

一、为什么现在要单独谈IO-Link主站与工业传感器网关
IO-Link官方在2026年公布的统计显示，2025年全球新增约970万IO-Link设备与主站端口，累计节点约7100万。IEC 61131-9:2022将这种接口定义为小型传感器和执行器的单点数字通信技术，可传输过程数据、参数、识别和诊断信息。
对PCBA订单而言，主站不是只有一个通信口。常见产品会把多个IO-Link端口、端口电源、保护、工业以太网和边缘处理放在一起。多端口重复布局有利于规模化，也要求每个端口都被自动测试。
本文的市场与标准口径来自IO-Link 2025节点统计和IEC 61131-9:2022；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。
二、IO-Link主站与工业传感器网关不是一块“通用控制板”：先拆板卡与信号链

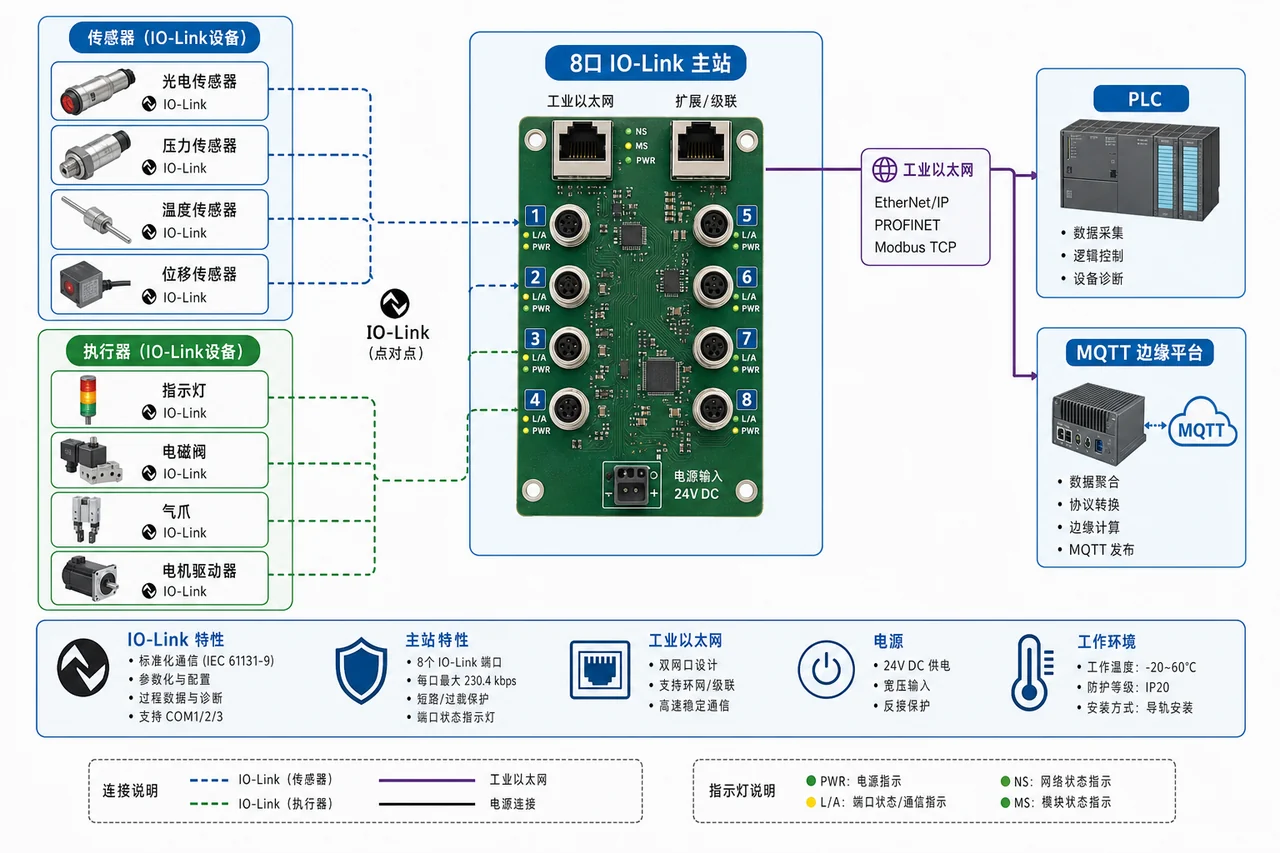

IO-Link是点到点连接，主站一侧同时管理多个端口，再把数据映射到PROFINET、EtherNet/IP、EtherCAT、OPC UA或MQTT等上层接口，具体组合看产品。
IO-Link传感器/执行器 × N → 端口物理层与供电 → 主站控制器
├→ 工业以太网/现场总线 → PLC
└→ JSON/MQTT/边缘接口 → IT平台
| 板卡/模块 | 承担的功能 | 制造端需要盯住什么 |
|---|---|---|
| 端口物理层 | 与传感器/执行器进行SDCI通信并供电 | 多端口器件方向、端口编号、保护与逐口测试 |
| 主控处理 | 运行主站协议、数据映射和诊断 | MCU/SoC、存储、固件和安全启动配置 |
| 上行通信 | 连接PLC、工业以太网或边缘平台 | PHY、磁性器件、隔离、连接器和协议版本 |
| 电源与隔离 | 为各端口和控制/通信域供电 | 隔离电源、端口电流路径、热分布和故障隔离 |

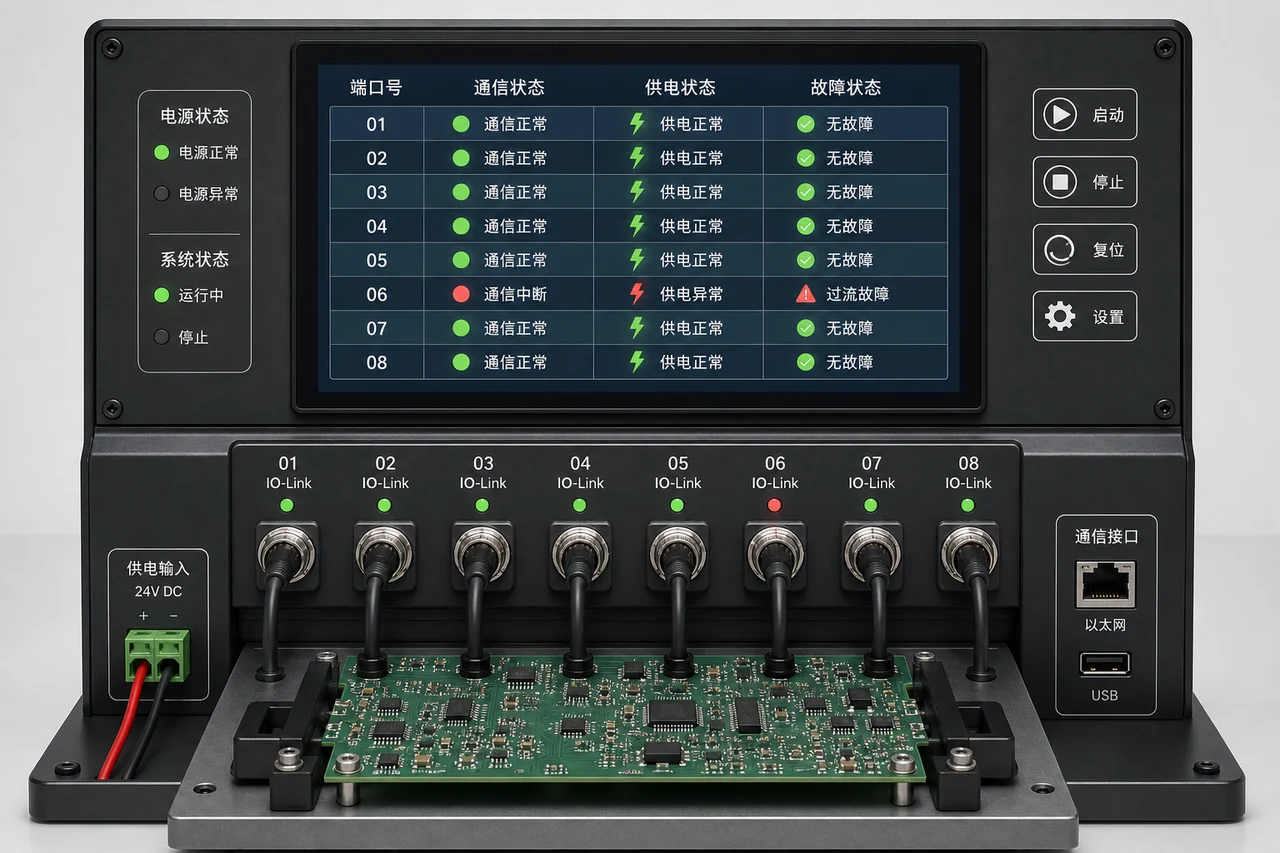

端口数量越多，人工插拔测试越容易漏口。量产治具应一次连接全部端口或按自动序列逐口扫描，并将端口号、模式和结果写入同一测试记录。
三、从样机转到批量，常见的五个返工问题
3.1 端口复制布局导致同类漏件难发现
多端口电路重复，某一通道少一颗保护件或错一只阻容，外观很难快速分辨。测试要逐端口读写和加载，不能只抽测第一个和最后一个。
3.2 端口供电互相拖累
某端口短路或过载不应把整台主站拖死，具体隔离策略由设计决定。FCT应按客户规范逐口注入异常，观察端口与系统状态。
3.3 协议栈、IODD与硬件版本错配
IO-Link设备描述、主站固件和端口PHY版本要兼容。烧录系统读取板号选择文件，测试工装保存协议栈与测试程序版本。
3.4 工业以太网连接器焊接/共模器件异常
RJ45、M12或其他工业连接器可能包含磁性器件或屏蔽。DIP/回流工艺、屏蔽接地和结构共面都要验证。
3.5 网关安全配置留在默认值
若产品提供Web、MQTT或远程升级，出厂凭据和安全配置应由客户定义并受控写入。制造方不能自行保留通用默认密码。
四、把设计文件变成可重复交付的PCBA，工程流程怎么走
IO-Link主站量产核心是端口自动化测试和配置安全，而不是单纯提高贴片速度。
- 建立端口编号、物理层料号、上行协议、固件和壳体接口配置表。
- DFM核对多端口重复电路、隔离、电源散热、连接器和全部测试点。
- PCBA完成后烧录受控固件，使用多端口治具逐口执行通信、供电和异常测试。
- 验证工业以太网/现场总线、设备识别、数据映射和上位机管理接口。
- 装入网关壳体后复核M12/RJ45、接地、指示灯、序列号和安全配置。
| 验证项目 | 建议做法 | 放行依据 |
|---|---|---|
| 逐端口通信 | 连接IO-Link设备模拟器读写过程数据和参数 | 端口号、模式和数据映射正确 |
| 端口供电 | 按客户规范加载并模拟短路/过载 | 保护与诊断符合端口状态机 |
| 上行接口 | 与PLC或协议测试端通信 | 协议、设备描述和版本一致 |
| 升级/配置 | 验证受控烧录、参数写入和恢复 | 无未授权默认配置，版本可追溯 |
| 整机接口 | 装壳后检查连接器、指示和接地 | 全部端口可插拔并通过复测 |
IO-Link Safety、无线或云接口属于不同扩展，不能在一篇文章中默认主站全部支持。询价和TDK只覆盖客户实际产品功能。
4.1 把工程样机翻译成可执行的量产版本
IO-Link Master与工业网关在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结端口数量与Class配置、收发器、工业以太网或现场总线、边缘协议、供电预算、外壳和防护方案。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。
4.2 工艺路线要覆盖SMT、DIP/THT和成品装配
工单不能在回流焊后就结束。围绕多端口收发器及主控贴装、网络变压器和端子插件、屏蔽接地、导热与外壳装配、端口标签，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。
4.3 治具验收看的是覆盖率和可重复性
IO-Link Master与工业网关的FCT建议围绕逐端口供电和SDCI通信、短路与过载告警、设备识别、工业网络映射、配置下载和恢复建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。
4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”
项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联端口收发器批次、MAC或设备标识、固件、协议配置、端口测试数据、板号与整机号。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。
4.5 放量不是把试产工单简单复制几十次
先用多种传感器和执行器组合做互操作样本，再锁定逐口自动测试节拍，避免端口数量放大漏检概率。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。
完成上述五项后，IO-Link Master与工业网关采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。
五、采购和研发如何判断一家代工厂能不能接住项目
询价不能只比较单板加工价。工业网关项目应说明端口数、接口形式、上行协议、软件交付和一致性测试责任。
- 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
- 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
- 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
- ODM和纯代工分开谈：ODM可参与硬件、电源、端口、上行通信和网关固件；协议栈许可、认证、PLC集成与云平台边界需在立项时锁定。
针对IO-Link Master与工业网关，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。
六、IO-Link主站与工业传感器网关采购常见问题
6.1 IO-Link是工业以太网吗？
不是。IO-Link是传感器/执行器到主站的点对点接口，主站再通过工业以太网或其他总线连接PLC。
6.2 主站每个端口都要全检吗？
建议逐端口做通信和基本供电测试，因为重复电路也可能出现单通道漏件、焊接或地址错误。
6.3 能否做IO-Link主站整机ODM？
可以评估，但要先明确端口数、上行协议、协议栈、设备管理、安全和认证由哪一方负责。
6.4 询价需要提供IODD吗？
若FCT需要连接真实设备或验证数据映射，建议提供IODD或批准的设备模拟配置；纯硬件测试也应给出端口模式与协议基线。
附录：术语、参考标准与站内延伸阅读
| 术语 | 白话解释 |
|---|---|
| IO-Link Master | 管理多个IO-Link端口并连接PLC或上层网络的主站 |
| SDCI | 单点数字通信接口，是IEC标准中的通用名称 |
| IODD | IO-Link设备描述文件，定义参数和数据含义 |
| PHY | 物理层收发电路，负责电气信号传输 |
| 端口模式 | 端口作为IO-Link、数字输入或数字输出等工作的配置 |
参考标准与官方资料
- IO-Link 2025节点统计：2025年新增设备/主站端口与累计节点
- IEC 61131-9:2022：SDCI/IO-Link物理、数据链路和应用层接口
- IO-Link Core Downloads：接口、配置、安全和集成规范入口
