一、为什么现在要单独谈农业无人机大电流ESC与配电板
中国民航局2026年披露，中国农业无人机存量超过30万架，服务耕地约4.6亿亩。专业作业意味着整机不仅有新机配套，也有电机、电调和动力线束的维修更换。
一架多旋翼无人机包含多只ESC，单机板卡数被电机数量放大。农业场景又增加药液、粉尘、湿气和长时间高负载，制造重点必须从“板子能转电机”升级到大电流连接、导热、防护和成品台架。
本文的市场与标准口径来自中国民航局无人机产业数据和FAA Aerospace Forecast 2025-2045；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。
二、农业无人机大电流ESC与配电板不是一块“通用控制板”：先拆板卡与信号链
ESC接收飞控的油门或总线命令，驱动三相无刷电机，并上报电流、转速、温度和故障。PDB负责从动力电池向多只ESC分配电能，有些产品把两者集成。

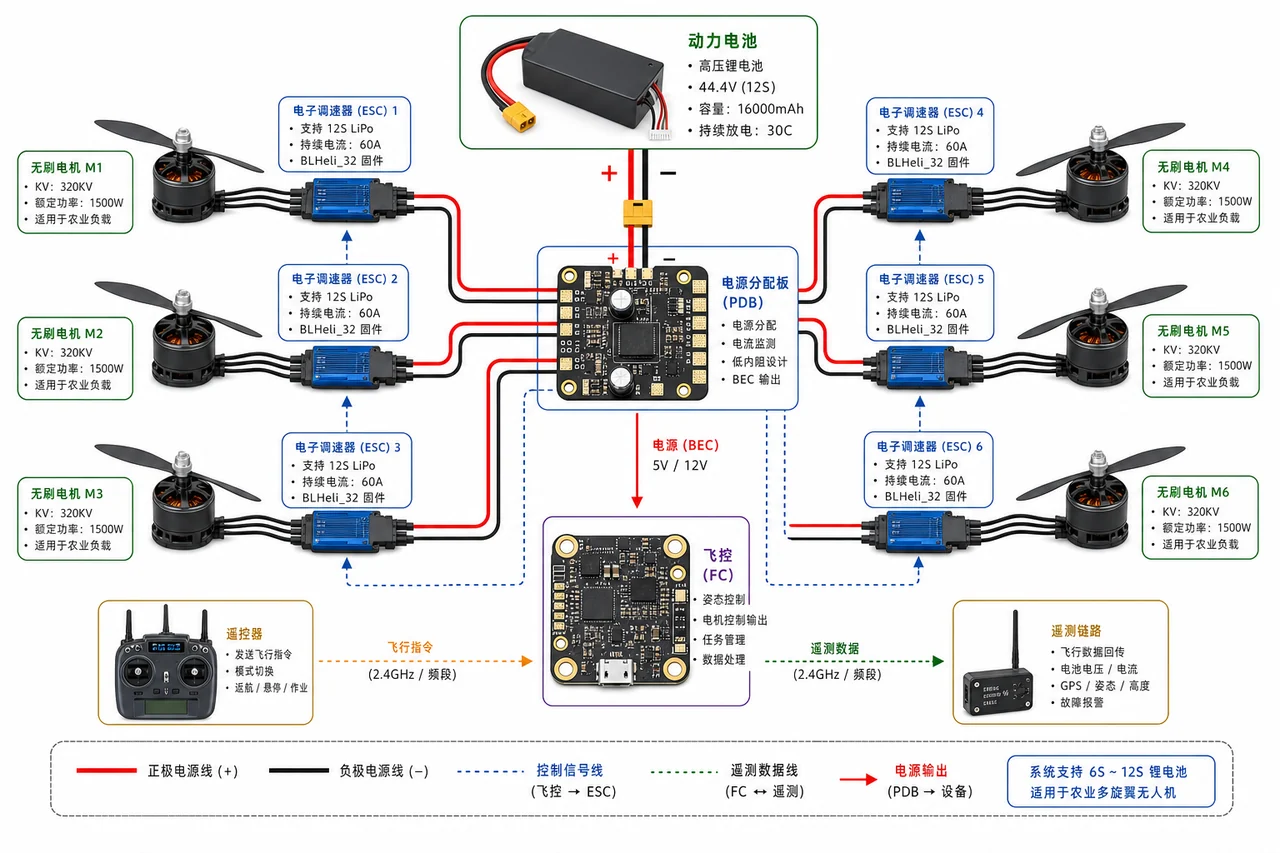

动力电池 → PDB/母线 → 多只ESC → 三相无刷电机 → 螺旋桨 飞控 ─→ PWM/CAN/数字总线 ─┘ ESC ─→ 电流/转速/温度/故障 ─→ 飞控
| 板卡/模块 | 承担的功能 | 制造端需要盯住什么 |
|---|---|---|
| ESC控制板 | 接收命令、换相控制、遥测与保护 | MCU、驱动器、固件和通信接口 |
| 功率级 | 把直流电切换为三相电机驱动 | 多只MOSFET一致性、栅极网络、厚铜/母线和导热 |
| PDB配电板 | 向多只ESC和载荷分配动力电源 | 大电流连接、保险/保护、焊点和结构固定 |
| 成品电调结构 | 壳体、导热、线束、密封与安装 | 相线/电源线焊接、导热材料、防护与序列号 |
ESC与电机、螺旋桨和飞控参数强相关。制造方按批准组合建立Golden Sample，不能用任意电机验证后就认为覆盖所有机型。
三、从样机转到批量，常见的五个返工问题
3.1 多颗MOSFET焊接热分布不一致
并联或多相功率器件对焊盘、锡量和导热界面敏感。首件应检查共面、焊接和壳体压合，器件替代由设计方评估。
3.2 电源线/相线焊点承受振动
粗线不仅传大电流，也把机械力带到PCB。焊接后需要应力释放和固定，装配不能让线束悬空拉扯焊盘。
3.3 空载测试掩盖换相与温升问题
无桨或轻载只能做基础检查。量产全检和抽样应按安全评估分别使用电机台架、测功或批准负载，记录电流、转速和温度。
3.4 防护材料进入连接器或散热面
农业环境常要求涂覆或密封，但材料必须避开接插件、导热面和必要的压力平衡位置。工艺图与掩膜治具要在试产确定。
3.5 ESC、飞控参数和电机型号错配
同一硬件可能装不同固件或参数。扫码烧录并回读机型，包装时绑定电机/整机配置，避免人工手选。
四、把设计文件变成可重复交付的PCBA，工程流程怎么走
农业无人机电调量产应分为板级、成品电调和动力组合三层测试。
- 冻结电池、电机、ESC、PDB、固件和导热/壳体组合，明确批准替代范围。
- DFM审查功率器件、铜面、导热、粗线/端子、测试点和防护禁区。
- SMT后先做低压短路、烧录和驱动接口检查，再装配线束、导热和壳体。

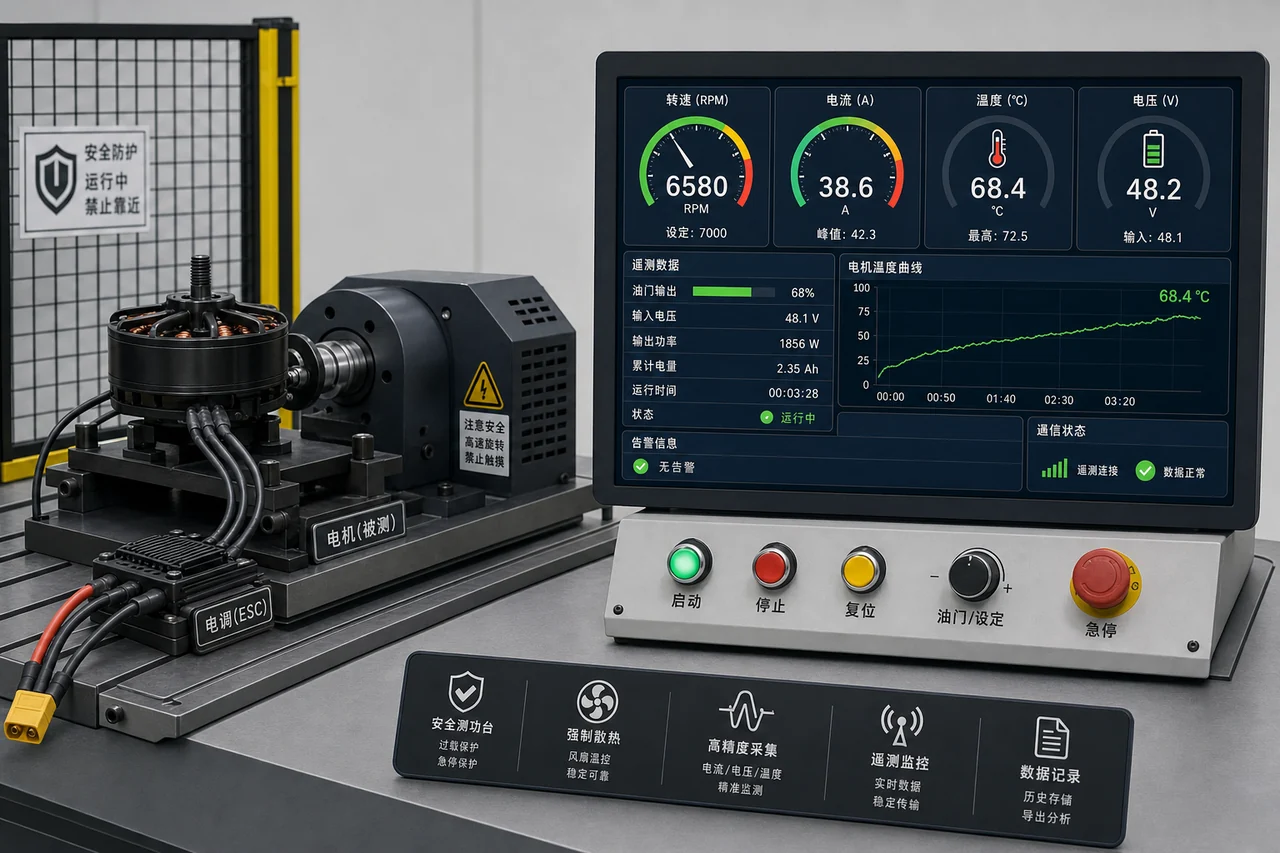

- 成品电调在安全台架执行启动、调速、遥测、异常和掉电恢复。
- 按抽样计划使用批准电机/负载验证动力组合，并保存序列号与测试曲线。
| 验证项目 | 建议做法 | 放行依据 |
|---|---|---|
| 低压板级 | 检查辅助电源、固件、通信和驱动接口 | 与原理图和Golden Sample一致 |
| 电机启动/调速 | 安全台架带批准电机运行 | 方向、转速、遥测和电流符合规范 |
| 异常诊断 | 按客户规范模拟堵转、过温或通信丢失 | 保护与故障上报正确 |
| PDB通道 | 逐路加载并核对电源分配和压降 | 按客户电气判据 |
| 防护后复验 | 涂覆/密封后重做关键动作与绝缘检查 | 功能无变化，连接和散热面无污染 |
具体电流、转速、温升和保护阈值不采用行业通用值，全部按电机、螺旋桨、整机和客户试验规范确定。
4.1 把工程样机翻译成可执行的量产版本
农业无人机电调ESC在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结电池电压和电机平台、功率器件、栅极驱动、遥测接口、散热结构、防护涂覆及飞控参数。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。
4.2 工艺路线要覆盖SMT、DIP/THT和成品装配
工单不能在回流焊后就结束。围绕大电流功率器件和采样件贴装、铜排或粗线焊接、导热垫与散热器装配、涂覆、线束和整机固定，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。
4.3 治具验收看的是覆盖率和可重复性
农业无人机电调ESC的FCT建议围绕受控电机台架、转速和相电流采集、油门与遥测、堵转或缺相保护、温升曲线及多电调一致性建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。
4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”
项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联MOSFET和电容批次、硬件版、程序参数、电调号、电机号、机臂位置、台架结果与返修记录。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。
4.5 放量不是把试产工单简单复制几十次
按载荷、电机和桨叶组合冻结功率配置，先做单电调和多轴联调，再依据作业机型的维修备件需求安排批次。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。
完成上述五项后，农业无人机电调ESC采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。
五、采购和研发如何判断一家代工厂能不能接住项目
询价不能只比较单板加工价。无人机客户要区分裸板、电调模块、动力套装和整机备件，并提供批准电机与安全台架条件。
- 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
- 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
- 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
- ODM和纯代工分开谈：ODM可参与ESC硬件、驱动、遥测和PDB设计；飞控、动力匹配、螺旋桨、整机安全和运行合规由无人机产品方主导。
针对农业无人机电调ESC，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。
六、农业无人机大电流ESC与配电板采购常见问题
6.1 农业无人机ESC能用消费级航模电调吗？
不能只按功率比较。农业作业的负载、防护、通信、维护和批量追溯要求不同，应按整机风险和验证结果选型。
6.2 每只ESC都要带电机测试吗？
建议全检使用安全、可重复的电机或等效负载，并按风险做更高负载抽样。具体方法由客户确认。
6.3 PDB一定是独立板吗？
不一定，可以是独立PCB、母排或与ESC集成。制造测试要按实际电源分配和保护架构设计。
6.4 询价要提供螺旋桨吗？
板级和基础电机测试未必需要，但整套动力验证需要批准的电机、桨或等效测功条件，并先完成安全评估。
附录：术语、参考标准与站内延伸阅读
| 术语 | 白话解释 |
|---|---|
| ESC | Electronic Speed Controller，无刷电机电子调速器 |
| PDB | Power Distribution Board，动力配电板 |
| 遥测 | ESC向飞控回传转速、电流、温度和故障等信息 |
| 测功台 | 测量电机转矩、转速和功率的安全测试设备 |
| 应力释放 | 固定线束，使外力不直接作用于PCB焊点 |
参考标准与官方资料
- 中国民航局无人机产业数据：农业无人机存量、运营主体和服务规模
- FAA Aerospace Forecast 2025-2045：商业无人机机队预测背景
- 中国民航局运行识别公告：2026年无人机运行识别与存量升级要求
站内延伸阅读
如需评估农业无人机ESC、PDB或动力模块组装，可提交电池、电机、飞控协议、结构防护和台架测试资料。
