一、为什么现在要单独谈新能源汽车热管理控制器
电动车销量增长后，热管理不再只是座舱空调。动力电池、电驱、功率电子和乘员舱可能共享或切换冷却/制热回路，水泵、阀、风机、压缩机和加热器需要按整车策略协同。
集中式热管理控制器因此比单个水泵控制板接口更多、机型配置更复杂。量产需要重点防范的不是某一路完全失效，而是通道、标定或线束对应错误，导致整车在特定工况才暴露问题。
本文围绕新能源汽车热管理控制器采用的市场与标准口径来自IEA Global EV Outlook 2026和ISO 16750-1:2023；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。
二、新能源汽车热管理控制器不是一块“通用控制板”：先拆板卡与信号链

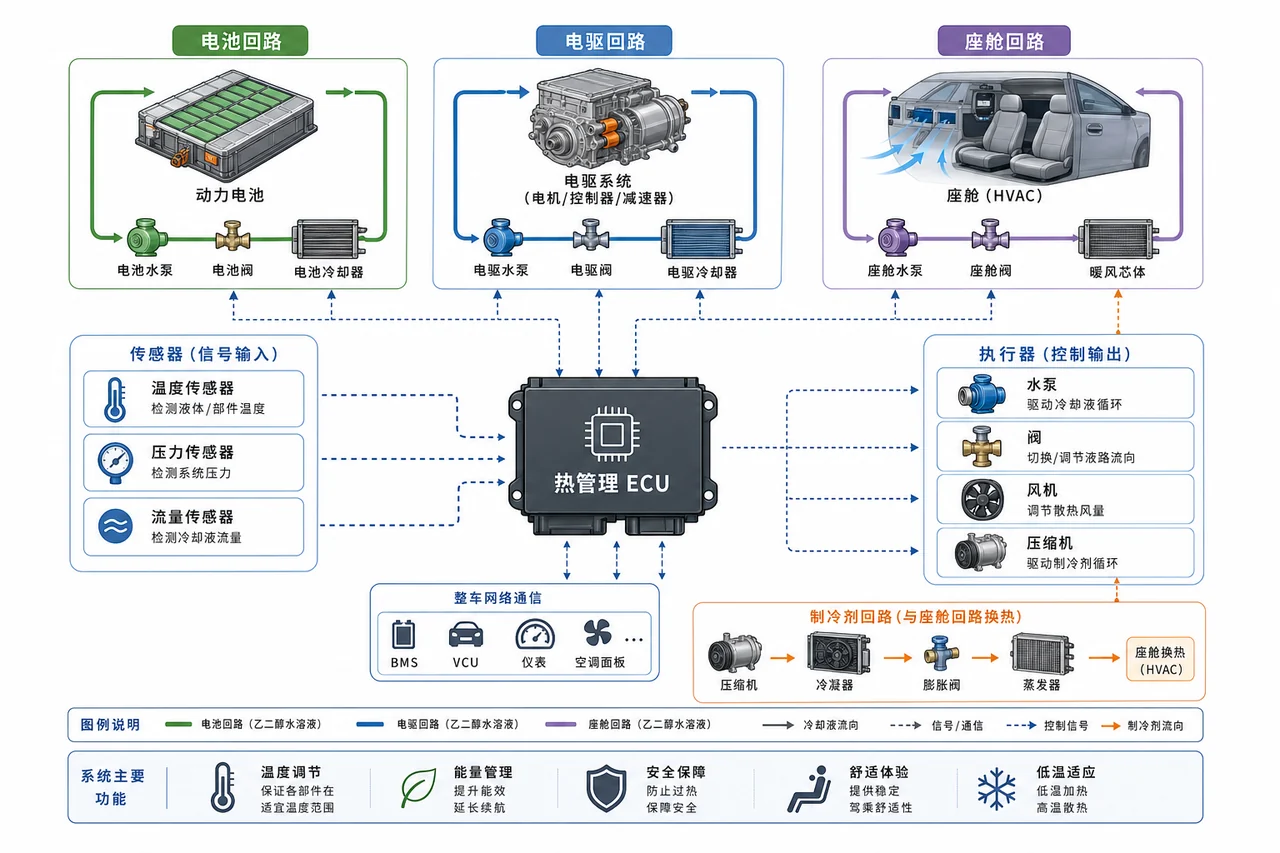

热管理ECU通常包含多路模拟/数字采集、泵阀和继电器/高低边驱动、CAN/LIN通信以及电源保护。高功率压缩机或加热器可能由独立控制器执行，域控只发命令和读状态。
温度/压力/流量/位置 → 热管理ECU → 水泵/阀/风机/加热器 整车CAN/LIN ↔ 状态机/诊断 ─────→ 电动压缩机等独立执行器 BMS/VCU/座舱控制器 ↔ 热量需求与故障状态
| 板卡/模块 | 承担的功能 | 制造端需要盯住什么 |
|---|---|---|
| 多路采集 | 读取温度、压力、流量和阀位置 | 通道一致性、模拟地、传感器供电和逐口故障注入 |
| 执行输出 | 驱动阀、泵、风机、继电器或控制信号 | 高低边驱动、续流、端子和等效负载测试 |
| 车载通信 | 连接BMS、VCU、压缩机和座舱控制器 | CAN/LIN收发、终端配置、固件与诊断服务 |
| 电源与安全监控 | 车载输入、看门狗、复位和故障处置 | 保护器件、独立监控、上电/掉电时序 |

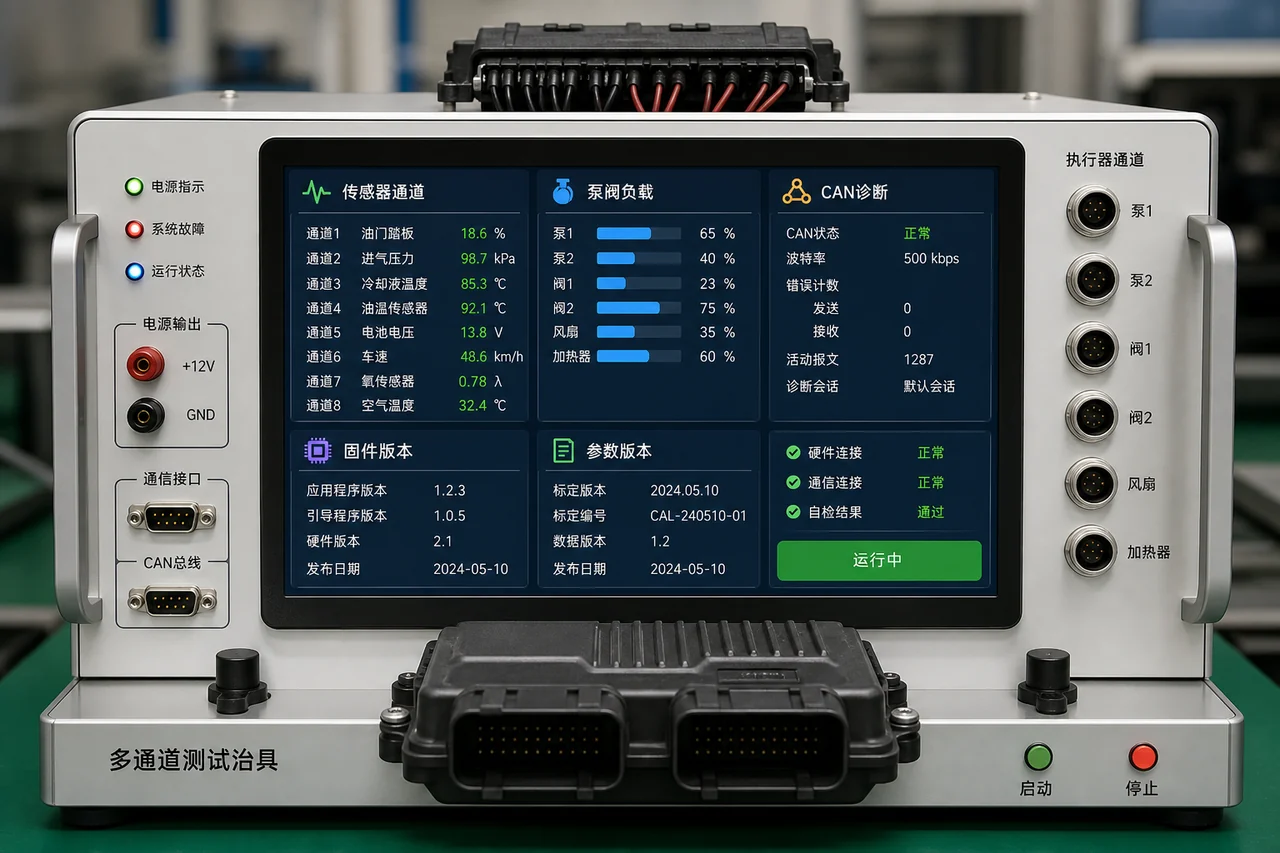

通道数量多时，手工逐口测试容易漏项。FCT治具应自动连接所有主要输入输出，按机型配置加载测试序列，并把固件、参数和通道结果绑定。
三、从样机转到批量，常见的五个返工问题
3.1 传感器通道与软件标定错配
同类温度传感器端口外观相同，通道表或线束一处错误就可能在极端工况出现误控制。FCT逐口注入，装车后按线束表复核。
3.2 阀泵驱动只测灯泡负载
简单灯负载不能覆盖感性负载、反电动势和诊断。应使用客户批准的等效负载或执行器，验证开路、短路和状态反馈。
3.3 CAN/LIN节点配置冲突
控制器同时连多个网络和执行器，终端、电源和地址配置要按车型锁定。烧录系统读取配置号，不由工位手选。
3.4 参数文件脱离固件版本
同一固件可能配不同车型参数。参数、固件和硬件兼容矩阵应受控，写入后回读并在EOL报告中保存摘要。
3.5 返修后只测故障通道
更换电源、MCU或通信器件可能影响整板。返修应按影响分析重做完整或扩展FCT，不能只验证原故障点。
四、把设计文件变成可重复交付的PCBA，工程流程怎么走
热管理ECU量产应以车型配置为主线，把硬件、固件、参数、线束和FCT绑在一起。
- 建立车型I/O、硬件、固件、参数和执行器矩阵，定义特殊特性与变更权限。
- DFM审查多路连接器、模拟采集、感性负载驱动、通信和测试点。
- 按批准BOM完成SMT/DIP，烧录系统根据板号自动选择固件和参数。
- FCT逐口模拟传感器，加载阀泵等效负载，验证通信、诊断和上电/掉电。
- 装壳后复核连接器、密封/导热和标签，保存ECU序列号与全量测试结果。
| 验证项目 | 建议做法 | 放行依据 |
|---|---|---|
| 模拟采集 | 逐通道输入温度/压力/流量模拟值 | 通道、量程和诊断符合车型表 |
| 执行输出 | 等效感性负载验证高低边/继电器 | 动作、反馈和故障诊断正确 |
| 通信诊断 | 与BMS/VCU/执行器模拟器交互 | CAN/LIN矩阵和DTC符合规范 |
| 配置写入 | 扫码烧录固件和参数并回读 | 硬件—固件—参数兼容 |
| 电源状态 | 按客户规范验证上电、掉电与复位 | 无误动作，状态记录正确 |
环境与电气负载试验按ISO 16750框架和安装位置制定；本文不写统一温度、电压或寿命承诺。
4.1 把工程样机翻译成可执行的量产版本
新能源汽车热管理控制器在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结车型高低压平台、泵阀和风机数量、压缩机及加热器接口、传感器点位、CAN诊断和标定数据。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。
4.2 工艺路线要覆盖SMT、DIP/THT和成品装配
工单不能在回流焊后就结束。围绕主控与多通道驱动贴装、继电器及连接器插件、隔离和防护检查、壳体导热、线束与整车接口装配，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。
4.3 治具验收看的是覆盖率和可重复性
新能源汽车热管理控制器的FCT建议围绕多路温度压力模拟、泵阀风机等效负载、压缩机通信、CAN诊断、故障注入、程序和标定写入建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。
4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”
项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联驱动器件和继电器批次、硬件版、软件和标定、控制器号、车型配置、FCT与返修授权。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。
4.5 放量不是把试产工单简单复制几十次
以车型配置矩阵控制泵阀通道差异，先验证多执行器并发和诊断覆盖，再随整车开发节点完成试产与放量。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。
完成上述五项后，新能源汽车热管理控制器采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。
五、采购和研发如何判断一家代工厂能不能接住项目
询价不能只比较单板加工价。热管理ECU询价应提供完整I/O矩阵、负载模型、网络矩阵、固件/参数和车型切换规则。
- 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
- 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
- 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
- ODM和纯代工分开谈：ODM可参与控制板硬件、底层驱动和样机联调；系统热力学、整车策略、标定和功能安全由Tier 1/整车方主导。
针对新能源汽车热管理控制器，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。
六、新能源汽车热管理控制器采购常见问题
6.1 热管理控制器会取代水泵和压缩机控制器吗？
不一定。域控可能直接驱动部分泵阀，也可能只通过CAN/LIN给独立执行器下命令，取决于整车架构。
6.2 多路IO能不能抽测？
量产建议逐通道自动测试，因为错件、焊接和线序问题可能只影响一个端口。高成本或破坏性项目可按客户抽样。
6.3 参数文件算不算生产物料？
应按受控配置管理。参数错配会直接改变控制器行为，需要与硬件和固件一起追溯。
6.4 询价只给原理图可以吗？
不足。至少还需BOM、PCB资料、I/O矩阵、负载、网络、固件/参数、FCT和装壳要求。
附录：术语、参考标准与站内延伸阅读
| 术语 | 白话解释 |
|---|---|
| 热管理ECU | 协调热管理传感器和执行器的电子控制单元 |
| I/O矩阵 | 输入输出端口、信号类型、负载和软件功能的对应表 |
| 高低边驱动 | 从电源侧或地侧控制负载通断的电子开关 |
| 参数文件 | 在相同硬件/固件上定义车型配置和标定的受控数据 |
| 感性负载 | 电机、线圈和阀等会产生反电动势的负载 |
参考标准与官方资料
- IEA Global EV Outlook 2026：电动车销量与趋势
- ISO 16750-1:2023：车载电子环境条件和试验框架
- ISO 6469-3:2021：高压电动汽车电气安全边界
站内延伸阅读
如需评估新能源汽车热管理ECU或多路泵阀控制板，可提交I/O矩阵、负载、网络、参数和车规验证资料。
