一、为什么现在要单独谈新能源汽车电动压缩机控制板
电动汽车不依赖发动机皮带驱动空调压缩机。座舱制冷、热泵采暖以及部分电池热管理工况，都要求压缩机根据整车命令独立调速。随着电动车销量增长，电动压缩机及其逆变控制器具备平台化、重复配套的特点。
这类控制器比低压风机板多了一层高压风险。功率器件、母线电容、驱动隔离、高压连接与壳体导热共同决定整机表现。单独PCBA上电通过，只完成了量产链的一半。
本文围绕电动压缩机逆变控制器采用的市场与标准口径来自IEA Global EV Outlook 2026和ISO 6469-3:2021；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。
二、新能源汽车电动压缩机控制板不是一块“通用控制板”：先拆板卡与信号链

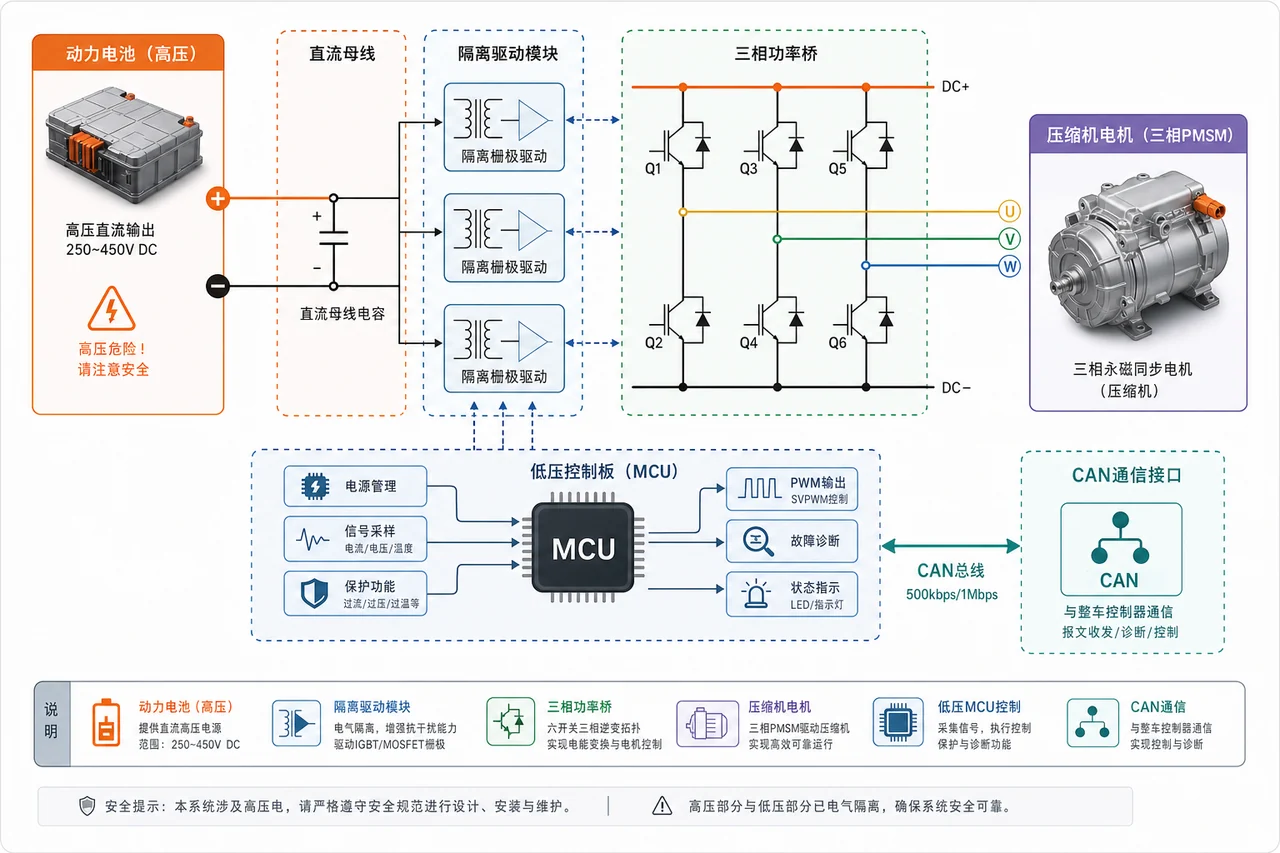

常见电动压缩机控制器包括低压控制与通信、高压辅助电源、三相逆变功率级、采样与保护。部分方案控制板与功率板分开，部分集成在一块板上。
动力电池高压 → 直流母线/预充接口 → 三相逆变 → 压缩机电机
低压车载电源 → MCU/通信 ────────┘
↑ 电流/母线/温度/转速估算与故障反馈
| 板卡/模块 | 承担的功能 | 制造端需要盯住什么 |
|---|---|---|
| 低压控制与通信 | 接收整车命令、运行状态机和诊断 | MCU、CAN/LIN收发器、固件和低压接口保护 |
| 隔离与门极驱动 | 把控制信号安全送到高压功率级 | 隔离器件、爬电路径、驱动电源和栅极阻容 |
| 三相功率板 | 将高压直流转换为可控三相输出 | 功率器件焊接、母线连接、大电流回路和导热界面 |
| 采样与保护 | 读取母线、电流、温度等并支持故障处置 | 分压/采样网络、隔离放大、关键器件匹配和测试点 |
高压板与压缩机壳体通常形成紧凑导热路径。结构件、绝缘片、导热材料和紧固顺序必须进入受控BOM/工艺，而不是由装配工位临时决定。
三、从样机转到批量，常见的五个返工问题
3.1 高低压边界被装配件跨越
螺钉、垫片、导热材料和线束都可能改变绝缘路径。DFM和首件应在完整壳体中检查，返修后也要恢复原有绝缘和紧固配置。
3.2 功率器件焊接与导热不同步
焊点良好不代表热能能进入壳体。板面平整、导热垫厚度和压紧共同作用，需用批准结构做首件装配，并按客户试验验证温升。
3.3 门极网络替代导致开关行为变化
栅极电阻、驱动器和功率器件相互匹配。即使额定值接近，替代也可能改变开关速度和EMC，必须由设计方批准并判断复测范围。
3.4 EOL只测启动，未测诊断与停机
压缩机能启动不能证明通信、保护和恢复正确。测试应覆盖转速命令、状态反馈、客户定义的异常和安全停机。
3.5 高压测试与生产安全隔离不足
高压EOL必须有联锁、接地、放电和权限控制。测试节拍、治具开合和扫码逻辑应保证未满足安全条件时无法上高压。
四、把设计文件变成可重复交付的PCBA，工程流程怎么走
电动压缩机项目适合按低压板级、高压功率检查、壳体装配和高压EOL分层放行。
- 评审高低压分区、隔离开槽、功率器件、母线/相线连接、导热和测试点。
- 控制板与功率板按批准BOM生产，关键物料、固件和特殊特性纳入追溯。
- 在安全低压条件下完成短路、辅助电源、通信、烧录和驱动接口FCT。
- 按装配图加入绝缘、导热和壳体部件，执行扭矩和线束防呆并绑定序列号。

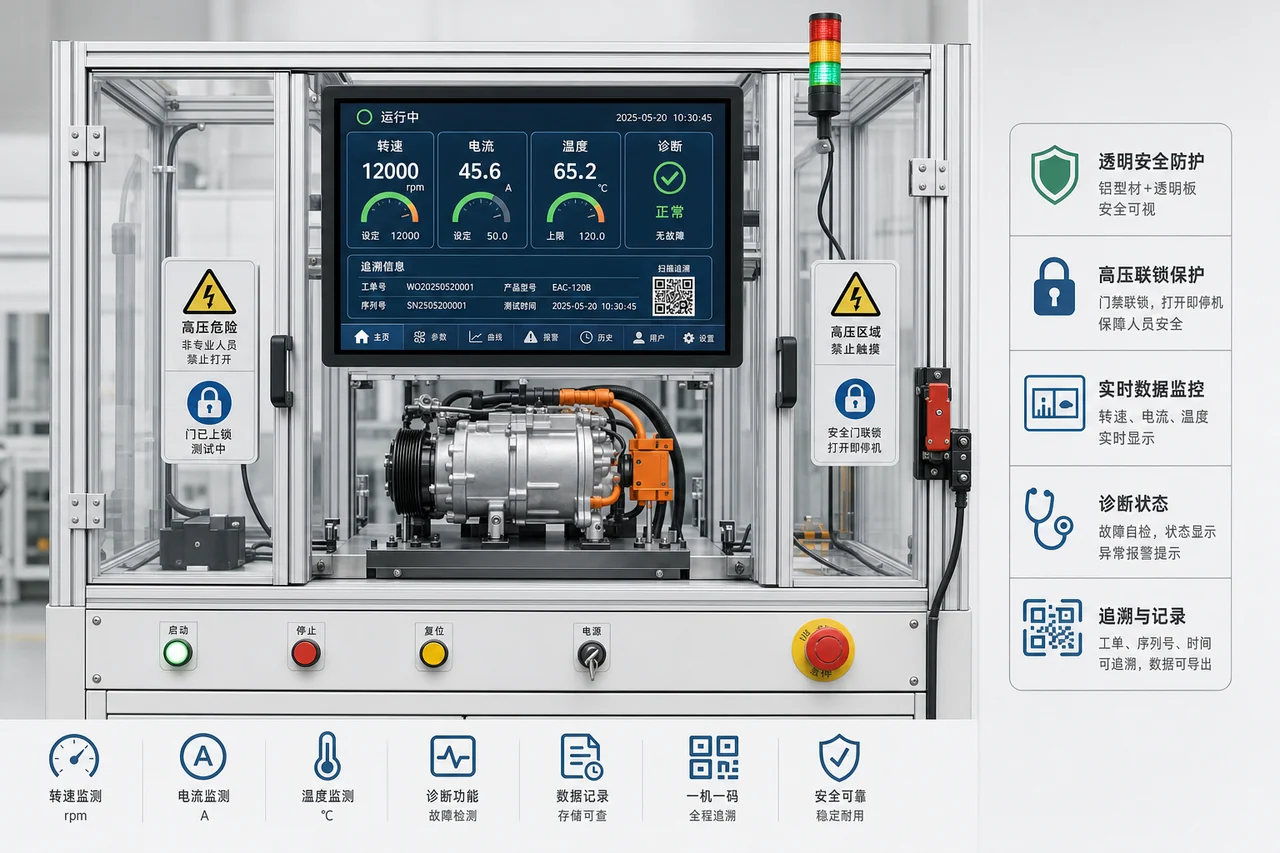

- 在有联锁的EOL台架按客户规范执行高压启动、调速、反馈、诊断和停机测试。
| 验证项目 | 建议做法 | 放行依据 |
|---|---|---|
| 低压通信 | CAN/LIN诊断、刷写和状态机检查 | 协议、DTC和固件版本符合规范 |
| 隔离/绝缘 | 按产品和目标标准执行客户规定项目 | 使用批准条件和判据 |
| 三相驱动 | 电机模拟器或压缩机台架验证 | 方向、输出和反馈符合基线 |
| 异常停机 | 模拟通信、温度、采样或驱动异常 | 进入规定状态并正确上报 |
| 成品EOL | 高压联锁台架完成启动—调速—停机 | 测试曲线与序列号绑定 |
ISO 6469-3定义电动车高压电路的人员防护要求，ISO 16750覆盖车载电子环境框架；具体试验等级仍需按安装位置和客户DV/PV计划确定。
4.1 把工程样机翻译成可执行的量产版本
新能源汽车电动压缩机逆变控制器在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结高压平台、电机参数、功率模块与驱动、隔离通信、联锁、压缩机机械接口和标定。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。
4.2 工艺路线要覆盖SMT、DIP/THT和成品装配
工单不能在回流焊后就结束。围绕隔离驱动及采样器件贴装、功率连接器和母排装配、导热材料、壳体密封与压缩机总装，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。
4.3 治具验收看的是覆盖率和可重复性
新能源汽车电动压缩机逆变控制器的FCT建议围绕低压安全上电、高压联锁、通信诊断、电机或压缩机台架、转速电流采集和故障注入建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。
4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”
项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联功率模块和隔离器件批次、硬件版、程序与标定、控制器和压缩机序列号、EOL日志。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。
4.5 放量不是把试产工单简单复制几十次
先以低压与受控高压工位分段验证，再按车型平台完成台架和整车侧确认，量产变更须回到安全与标定矩阵复核。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。
完成上述五项后，新能源汽车电动压缩机逆变控制器采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。
五、采购和研发如何判断一家代工厂能不能接住项目
询价不能只比较单板加工价。高压项目的报价应包含治具、安全联锁、绝缘件、导热和成品EOL，不能只按SMT点数计算。
- 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
- 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
- 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
- ODM和纯代工分开谈：ODM可参与控制板、驱动、采样与通信硬件开发；压缩机、电机、制冷系统、控制标定和功能安全由整机团队共同负责。
针对新能源汽车电动压缩机逆变控制器，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。
六、新能源汽车电动压缩机控制板采购常见问题
6.1 电动压缩机控制器和普通变频器一样吗？
功率变换原理可能相似，但车载高压安全、EMC、通信诊断、紧凑热设计和汽车质量流程使其制造与测试边界不同。
6.2 功率板能否与控制板分开代工？
可以，但需定义板间接口、配对版本、谁完成合装与高压EOL。分开供应时尤其要防止控制板和功率板版本错配。
6.3 车规功率器件可以用工业级替代吗？
是否允许由设计和质量协议决定。涉及车规资格、PPAP和验证基线的器件，不能由代工厂自行降级替代。
6.4 询价需要哪些高压资料？
需提供高压边界、母线/相线连接、绝缘与导热结构、控制协议、DV/PV、特殊特性、EOL状态机和安全联锁要求。
