一、为什么现在要单独谈R290商用冷柜变频控制板

欧盟F-gas Regulation 2024/573继续收紧部分高GWP含氟制冷剂的投放和使用，商用制冷设备因此加快评估R290等低GWP路线。法规变化并不等于所有产品都能直接替换制冷剂：冷媒充注、结构、防护和电气控制必须一起重新评估。

IEC 60335-2-89覆盖带电动压缩机的商用冷柜、展示柜、服务柜、速冷/速冻设备和制冰机，并包含对可燃制冷剂设备的要求。对PCBA制造而言，关键不是在宣传里写“R290专用”，而是按整机风险评估执行电气分区、器件、传感和测试。

本文的市场与标准口径来自EU F-gas Regulation 2024/573和IEC 60335-2-89:2019；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。

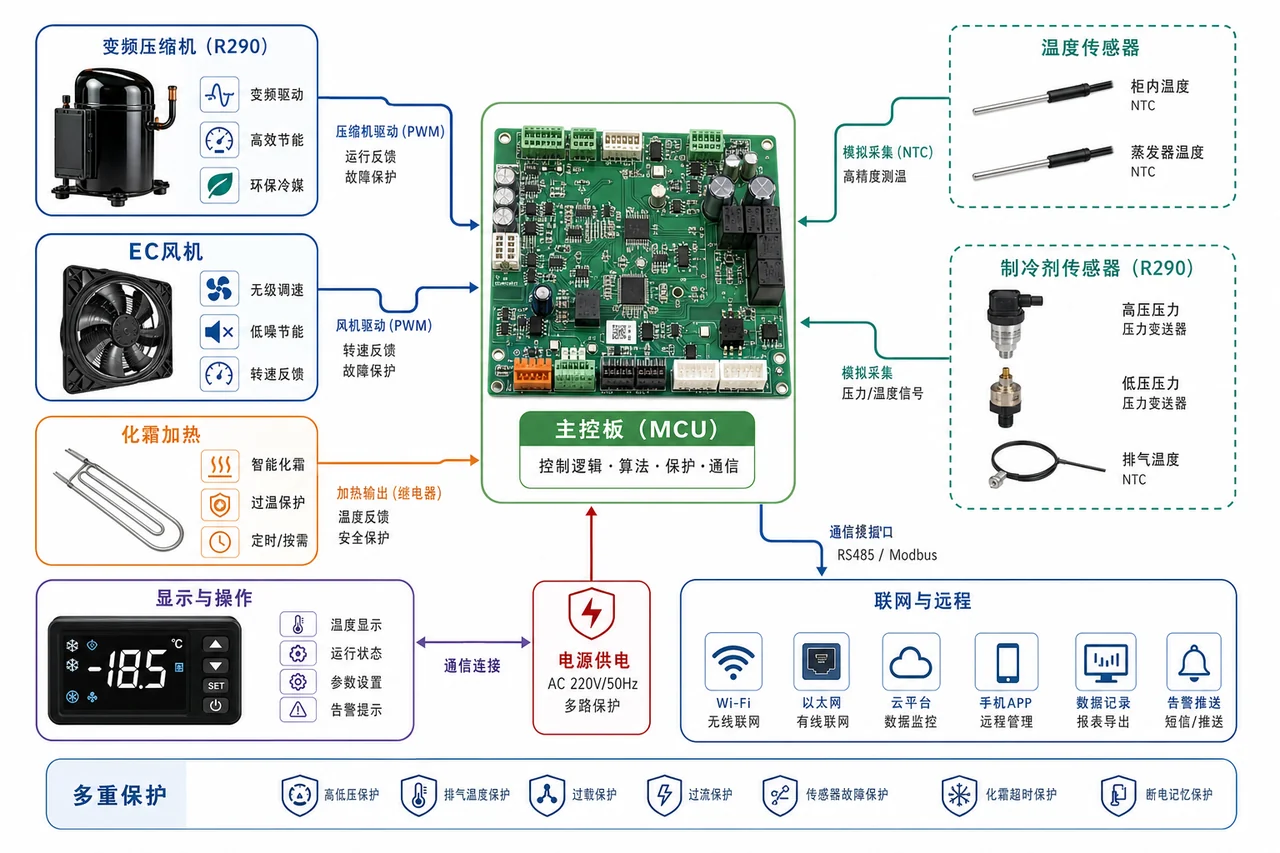

二、R290商用冷柜变频控制板不是一块“通用控制板”：先拆板卡与信号链

商用冷柜可能使用定频或变频压缩机。主控板负责温度、化霜、风机、阀和照明，变频机型另有功率驱动；采用制冷剂检测时，还要处理传感器供电、诊断和安全动作。

温度/门/压力/制冷剂传感 → 主控板 → 压缩机/变频板
                              ├→ EC风机/阀/化霜/照明
                              └→ 显示/联网/告警

同一平台可能派生不同柜体、压缩机和传感配置。量产应使用机型配置表把板号、固件、线束和参数绑定，不能用一块“万能板”在包装工位临时改参数。

三、从样机转到批量，常见的五个返工问题

3.1 把R290当作营销标签而非整机安全条件

控制板只参与整机风险控制的一部分。制造方必须按客户批准的电气位置、器件和传感逻辑生产，不自行承诺防爆或安全认证。

3.2 继电器与压缩机负载测试不足

空载通断无法代表压缩机、加热器或风机负载。量产FCT可使用等效负载，全机抽样或EOL按客户规范验证启动、化霜和异常。

3.3 制冷剂传感器校准/寿命信息丢失

检测系统可能需要指定传感器、校准和更换策略。制造追溯要记录传感器批次与固件，FCT覆盖断线、漂移或故障上报的客户定义场景。

3.4 强弱电插件混装造成焊接波动

继电器、端子、变压器和小信号器件热容量差异大。SMT与DIP/波峰焊应分别建立首件，避免大插件透锡不足或热影响小器件。

3.5 柜体线束和风道改变传感结果

温度探头、传感器位置和线束走向决定整机读数。PCBA合格后仍需装机EOL核对传感器、风机、门开关和压缩机动作。

四、把设计文件变成可重复交付的PCBA，工程流程怎么走

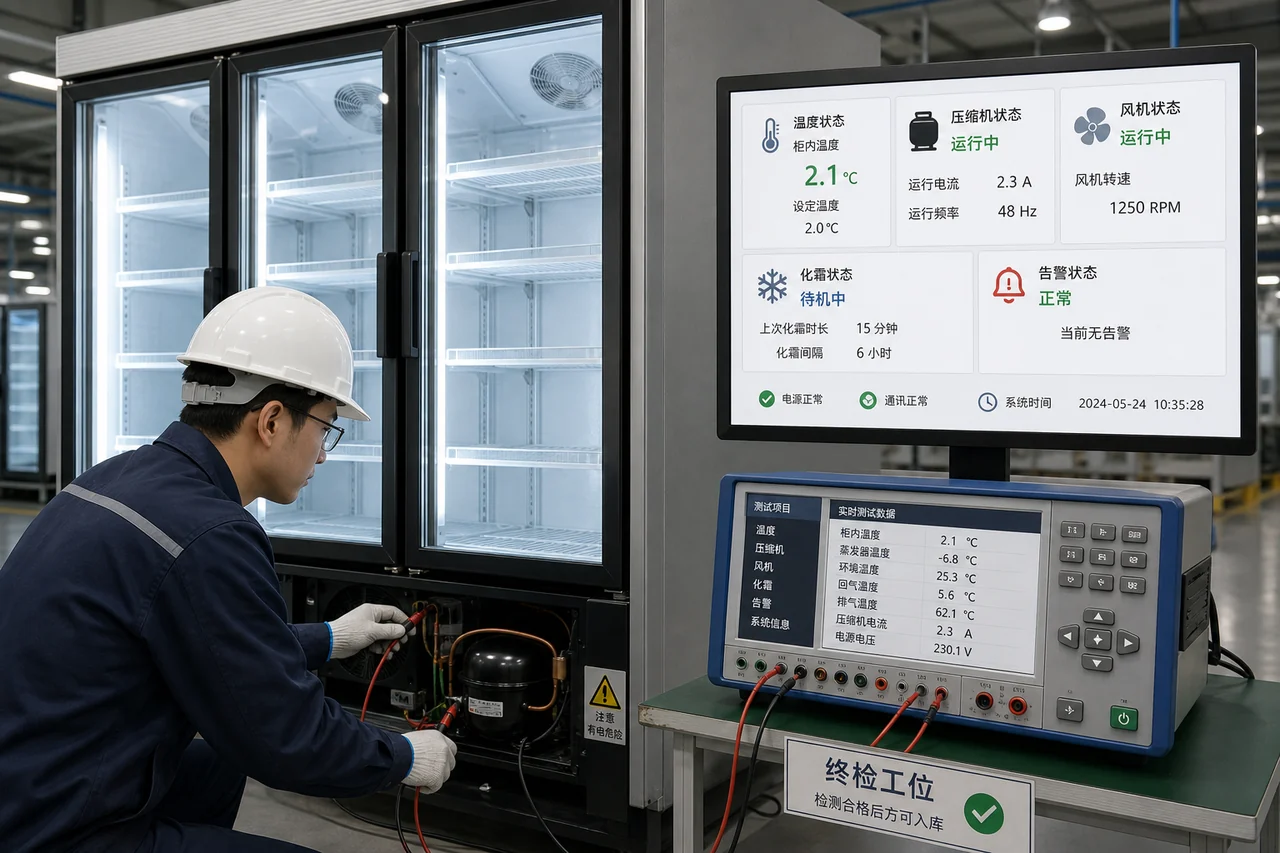

商用制冷量产要把板级FCT与柜体EOL分开设计：前者定位电子缺陷，后者验证线束、传感器和执行器组合。

1. 建立柜型—压缩机—主控板—驱动板—传感器—固件配置表。
2. DFM评审强弱电分区、继电器/端子、功率散热、传感接口和装配空间。
3. 完成SMT、DIP/THT和波峰焊后，执行电源、烧录、传感模拟、继电器/驱动输出和通信FCT。
4. 按装配图连接柜体线束、传感器、风机、阀和显示，扫码绑定板卡与整机。
5. EOL验证温度输入、压缩机/风机、化霜、门状态、告警和客户定义的故障动作。

IEC TS 63542为可燃制冷剂检测系统提供专门范围，但是否适用、怎样验证，应由整机安全方案决定；本文不把某一传感器或电路写成通用合规答案。

4.1 把工程样机翻译成可执行的量产版本

R290商用制冷控制板在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结压缩机与风机规格、制冷剂方案、化霜负载、温度传感器、检测接口、柜体和地区法规配置。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。

4.2 工艺路线要覆盖SMT、DIP/THT和成品装配

工单不能在回流焊后就结束。围绕控制器件贴装、继电器和电源端子波峰焊、高低压区域清洁、线束与传感器安装及柜体装配，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。

4.3 治具验收看的是覆盖率和可重复性

R290商用制冷控制板的FCT建议围绕温度信号模拟、压缩机和风机等效负载、化霜输出、门开关、制冷剂检测输入、告警与通信建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。

4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”

项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联继电器和关键电源料批次、程序参数、传感器配置、控制板号、柜体号和EOL日志。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。

4.5 放量不是把试产工单简单复制几十次

按柜型、压缩机和地区法规拆分配置，在样柜上完成控制逻辑与安全联锁确认后再形成连续排产版本。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。

完成上述五项后，R290商用制冷控制板采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。

五、采购和研发如何判断一家代工厂能不能接住项目

询价不能只比较单板加工价。制冷客户要说明柜型、压缩机、传感器和目标市场，特别是交付裸板、线束组件还是整机控制箱。

• 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
• 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
• 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
• ODM和纯代工分开谈：ODM可参与主控、变频驱动、传感与显示硬件平台；制冷循环、冷媒、安全动作和认证由整机方主导。

针对R290商用制冷控制板，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。

六、R290商用冷柜变频控制板采购常见问题

6.1 R290控制板和普通冷柜板能共用吗？

可能基于同一平台，但器件位置、传感、故障动作和整机安全要求可能不同。是否共板由风险评估和认证配置决定。

6.2 制冷剂检测板必须单独做吗？

不一定，可以独立也可集成主板。关键是传感器位置、供电、诊断和安全动作满足整机设计，并便于生产测试与维护。

6.3 冷柜控制板适合做整机组装吗？

可做控制箱、线束或整机电子装配，前提是客户提供完整装配和EOL规范。制冷剂充注与制冷系统工艺需另行明确。

6.4 询价需要提供哪些参数？

需提供柜型、供电、压缩机/风机/阀、传感器、继电器负载、固件、目标标准、线束和整机EOL流程。

附录：术语、参考标准与站内延伸阅读

参考标准与官方资料

• EU F-gas Regulation 2024/573：制冷、空调和热泵含氟气体限制时间表
• IEC 60335-2-89:2019：商用制冷设备与可燃制冷剂相关安全要求
• IEC TS 63542:2024：可燃制冷剂检测系统范围
