一、为什么现在要单独谈动力电池BJB高压采集板与CMU

动力电池BMS是大词，但真正外发制造时往往拆成主控、BJB高压采集、CMU电芯采集和通信等板卡。BJB和CMU贴近高压母线或大量电芯连接，错误往往不是“板不启动”，而是某一路线序、采样或隔离异常。

欧盟电池法规进一步强调性能、耐久、健康状态和使用数据。法规责任在整包与经济运营者，PCBA代工厂不负责电池护照平台，但采集板的序列化、校准和数据一致性是上游基础。

本文围绕动力电池BJB与CMU采用的市场与标准口径来自IEA Global EV Outlook 2026和ISO 6469-3:2021；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。

二、动力电池BJB高压采集板与CMU不是一块“通用控制板”：先拆板卡与信号链

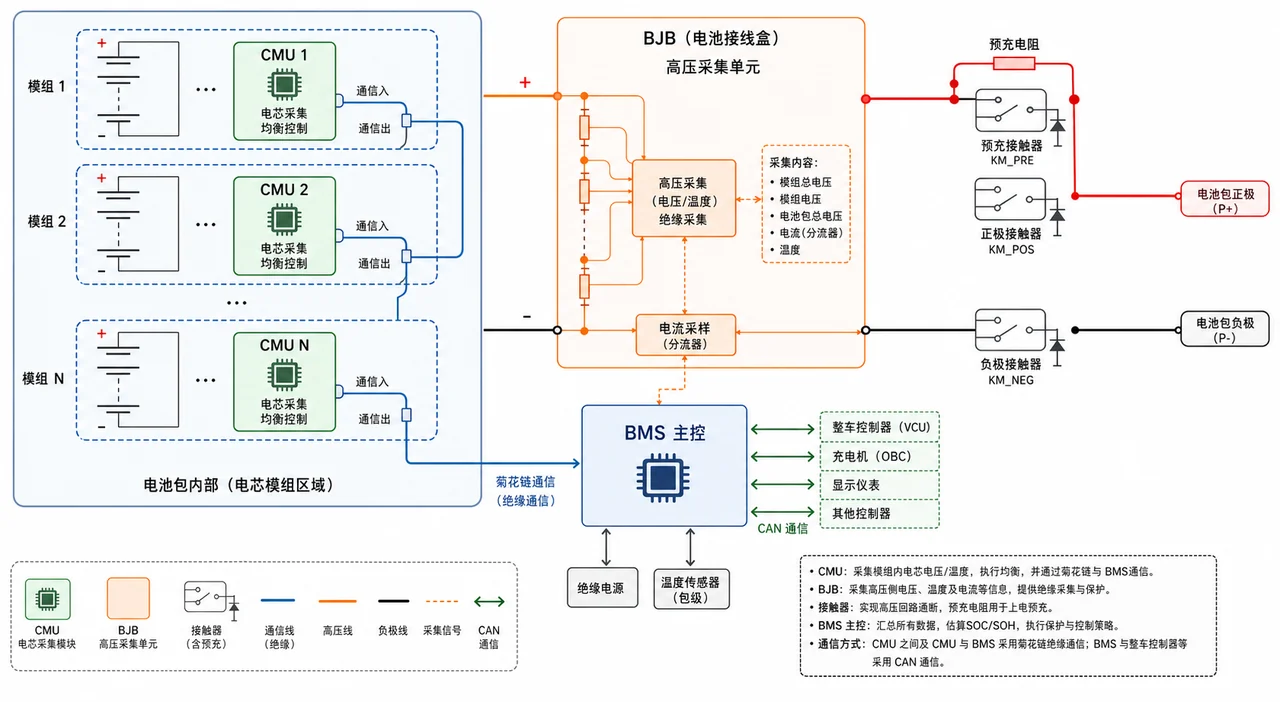

BJB位于电池包高压接线盒区域，读取母线、电流、接触器和绝缘相关状态；CMU分布在模组附近，采集电芯电压和温度并上传主控。

电芯/温度 → CMU × N → 菊花链/隔离通信 → BMS主控
高压母线/电流/接触器状态 → BJB采集 ───────┘
BMS主控 → 接触器/预充与整车通信

CMU通道多、连接器密集；BJB更靠近高压与大结构件。两者不能使用同一套泛化FCT，应分别建立电芯模拟、通信链和高压采样测试。

三、从样机转到批量，常见的五个返工问题

3.1 电芯线序错位或连接器偏插

一处错位可能让多个通道读数异常。连接器要机械防呆，治具逐通道注入并核对顺序，装包后再做线束扫描。

3.2 高压分压网络器件替代

BJB分压、隔离和采样器件对精度与安全相关。替代必须由设计方批准，评估校准、温漂和安全验证，不凭同封装替换。

3.3 菊花链某节点边界不稳定

单板通信通过不代表多板串接稳定。量产应使用规定数量或模拟链路做链路测试，覆盖首尾节点和掉线诊断。

3.4 板卡与母排装配应力

BJB附近结构刚性大，孔位和连接器误差会把应力传到PCB。首件在真实壳体与母排中验证尺寸链和紧固顺序。

3.5 校准与板号未绑定

采样校准、固件和硬件序列号应绑定。返修或更换关键器件后重新校准，旧数据不得沿用。

四、把设计文件变成可重复交付的PCBA，工程流程怎么走

BJB/CMU量产应以高压安全和多通道一致性为主线，板级模拟器是关键工装。

1. 冻结BJB、CMU、主控、线束、连接器、固件和通信链配置。
2. DFM分别审查CMU密集通道与BJB高压隔离、结构固定和测试点。
3. PCBA完成后使用电芯/高压信号模拟器做逐通道采集、校准和通信。
4. 按客户规定串接多块CMU与BJB，验证菊花链、节点识别和故障诊断。
5. 扫码绑定板号、固件、校准、关键物料与测试结果，支持PPAP和包级追溯。

高压试验由有联锁的专用工装执行。正文不提供统一耐压、间距或采样精度数值，全部按ISO 6469-3、客户设计和整包验证确定。

4.1 把工程样机翻译成可执行的量产版本

动力电池BJB与CMU采集板在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结电芯串并联结构、采集芯片与菊花链、高压母线和接触器接口、温度点位、隔离与连接器配置。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。

4.2 工艺路线要覆盖SMT、DIP/THT和成品装配

工单不能在回流焊后就结束。围绕高精度采样和隔离器件贴装、连接器及母排邻近件装配、板面清洁、三防或灌封、箱体和采样线束连接，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。

4.3 治具验收看的是覆盖率和可重复性

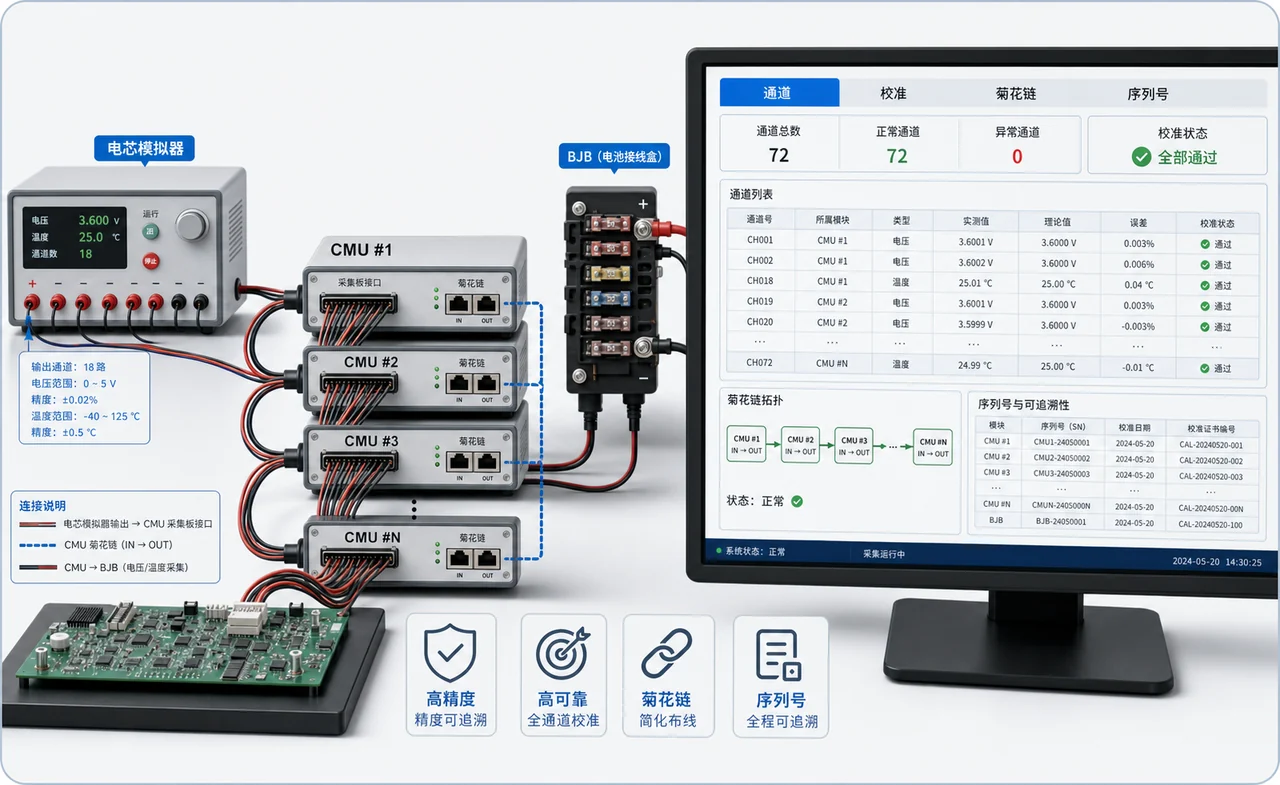

动力电池BJB与CMU采集板的FCT建议围绕多路电芯电压模拟、温度输入、高压采样、绝缘或互锁接口、菊花链通信、校准与开短路诊断建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。

4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”

项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联采集芯片和基准器件批次、通道校准值、硬件和程序、板号、模组或电池包号、全通道测试日志。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。

4.5 放量不是把试产工单简单复制几十次

按电池包串数和连接器定义建立通道映射，先关停错序、漏测和校准漂移，再进入电池包项目批量。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。

完成上述五项后，动力电池BJB与CMU采集板采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。

五、采购和研发如何判断一家代工厂能不能接住项目

询价不能只比较单板加工价。BJB/CMU询价需提供通道数、线序、模拟器接口、隔离方案、链路节点、结构和包级质量计划。

• 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
• 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
• 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
• ODM和纯代工分开谈：ODM可参与采集、隔离通信、硬件和测试工装；电池算法、接触器策略、功能安全和整包合规由BMS/电池包团队主导。

针对动力电池BJB与CMU采集板，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。

六、动力电池BJB高压采集板与CMU采购常见问题

6.1 BJB和PDU是同一个东西吗？

行业命名可能重叠。BJB通常指电池包高压接线/监测区域，PDU常指高压配电单元；具体功能应以客户系统图为准。

6.2 CMU每块都要校准吗？

取决于芯片方案和精度目标。至少应逐通道验证；是否逐板校准及校准点由客户规范决定。

6.3 菊花链能只测一块板吗？

单板测试必要但不足。多节点串接会暴露终端、隔离和节点边界问题，建议增加链路级测试。

6.4 询价需要电池包实物吗？

前期可用模拟器和结构样件，试产阶段建议提供真实BJB/模组结构或Golden Sample，验证连接与尺寸链。
