24串/4串铁锂电池BMS保护板ODM定制开发：保护策略、均衡方案与量产落地
一、为什么 2026 年要重新审视 BMS 保护板供应链
1.1 监管时间线：从"推荐"变"强制"
过去两年，锂电池安全相关的标准与认证接连落地。据公开资料整理，关键节点包括：
- 2024 年 11 月 1 日：《电动自行车用锂离子蓄电池安全技术规范》（GB 43854-2024）正式实施；
- 2025 年 9 月 1 日：电动自行车新国标 GB 17761-2024 实施，旧标车型停止生产；
- 2025 年 11 月 1 日：电动自行车用锂离子蓄电池、充电器实施强制性产品认证（CCC）管理，未获认证不得出厂、销售、进口。
监管要求还延伸到了电池内部：电芯与电池组均纳入 CCC 认证范围，每块电池需打刻可耐高温的永久性唯一编码，废旧锂电池"梯次利用"到电动自行车被明确禁止（据市场监管总局公告及公开报道）。
1.2 对 PACK 厂与品牌商意味着什么
合规成本上升的直接结果，是低价、无名、参数虚标的保护板加速出清。电池组要通过认证、要可追溯，BMS 保护板作为安全链路的核心部件，必须能提供完整的设计文档、测试记录与批次追溯。这正是有体系认证的 ODM 工厂相对于作坊式供应商的差异所在。
另一条需求线来自应用端：移动储能、户外电源、小型光伏储能一体机这几类产品近年出货量持续增长，它们与两轮/三轮车共用"中小容量铁锂 + 保护板"这一技术底座，对保护板的需求都指向同一个方向——参数可定制、通讯可对接、产能可爬坡。
二、24 串铁锂 BMS 保护板：72V 平台的主力配置
2.1 规格口径拆解

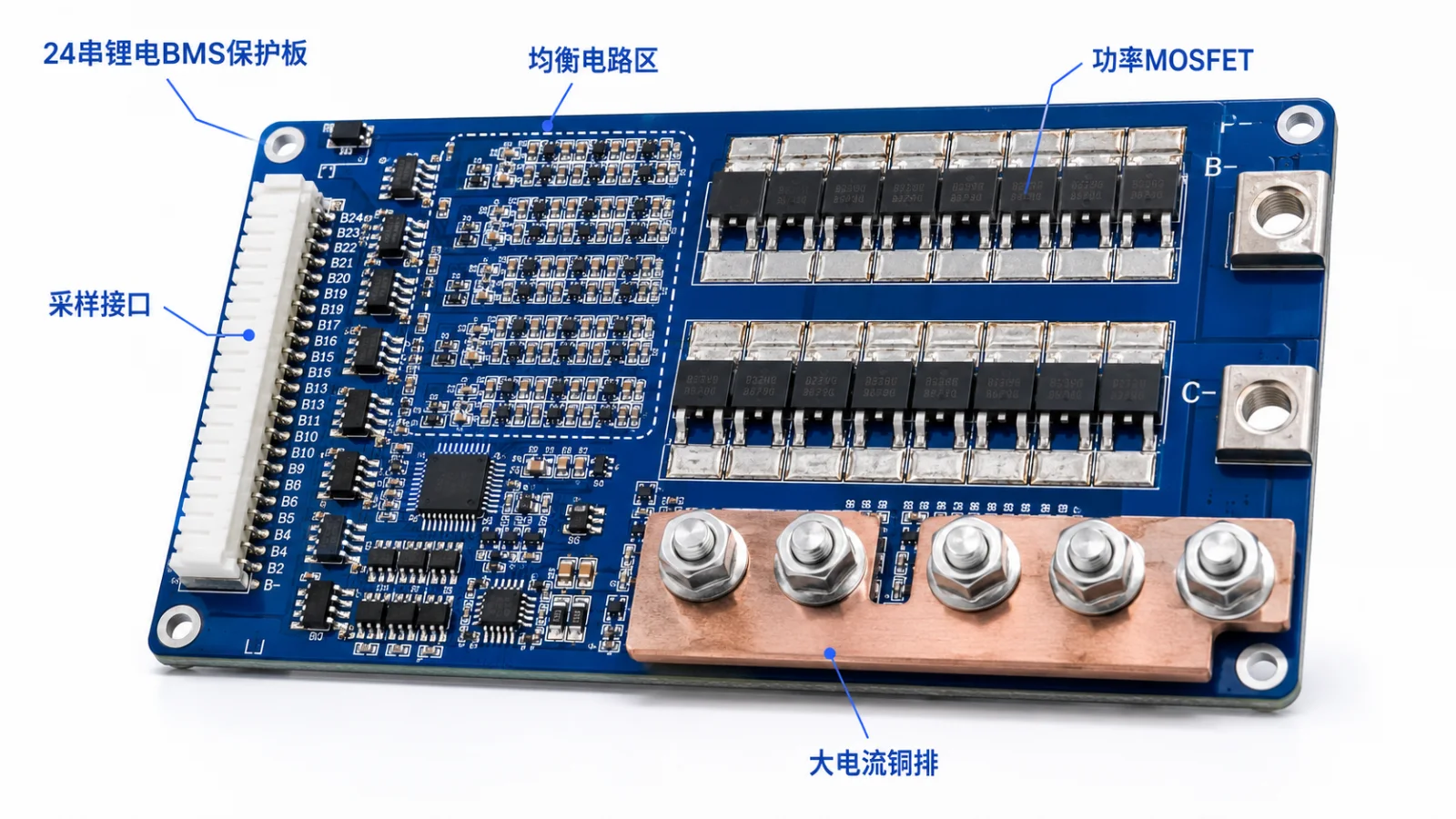

山西英特丽可承接的 24 串铁锂 BMS 保护板 ODM 方案（型号 JIT-DB24SA01），核心规格如下：
| 项目 | 规格 | 说明 |
|---|---|---|
| 串数 | 24 串固定（铁锂） | 标称约 76.8V（3.2V×24），即俗称的 72V 锂电平台 |
| 持续电流 | 30A—160A 多档 | 按整车功率/储能功率需求选档定制 |
| 温度监测 | 1 路内置 + 2 路外置 | 外置探头可贴电芯表面与出线端 |
| 均衡方式 | 主动均衡，最大 1.6A | 均衡电流远高于常规被动均衡 |
| 通讯接口 | 非隔离 485 支持；CAN 选配；隔离 UART 选配 | 对接仪表、充电设备或上位机 |
| 扩展功能 | 开关、加热选配 | 低温加热膜控制可选 |
| 蓝牙 | 蓝牙模块标配支持 | 手机 App 查看电压/温度/状态 |
2.2 适用场景
76.8V 平台覆盖的应用相当宽：电动两轮/三轮车、老年代步与观光车、外卖与快递配送车、高尔夫球车与巡逻车、电动轮椅与助动车、重型手持电动工具，以及移动储能、户外电源、小型光伏储能一体机、无人机载电池等。这些场景的共同点是：电池包容量中等、对成本敏感、但对过流冲击和温度工况的差异极大——配送车频繁启停、大电流放电，储能一体机则更在意长期浮充与均衡精度。同一块保护板硬件平台，必须靠参数定制来适配。
2.3 为什么这一档要上主动均衡
24 串电池组的不一致性问题比 4 串、8 串严重得多：串数越多，单体间容量与内阻差异被放大的概率越高，"短板电芯"会提前触发过放保护，导致整组可用容量缩水。主动均衡用电感/电容把高电压电芯的能量搬运到低电压电芯，最大 1.6A 的均衡电流意味着均衡过程在充电周期内即可基本完成，而非像几十毫安的被动均衡那样"追不上差异扩大的速度"。
三、4 串铁锂 BMS 保护板:12V 替代与小 PACK 的标准答案
3.1 规格口径
4 串铁锂方案（型号 JIT-DB4SA01）面向 12.8V 电压平台，即铅酸 12V 电池的锂电替代位：
| 项目 | 规格 |
|---|---|
| 串数 | 4 串固定（铁锂），标称约 12.8V |
| 持续电流 | 20A—60A 多档 |
| 温度监测 | 1 路内置 + 2 路外置 |
| 均衡方式 | 被动均衡标配 |
| 通讯 | 非隔离 485 支持；CAN 选配；隔离 UART 选配 |
| 蓝牙 | 模块标配支持 |
| 扩展 | 开关、加热选配 |
典型应用是储能类产品与小型 PACK 包：家用备电、太阳能路灯、监控后备电源、房车辅助电池等。4 串场景下单体不一致性可控，被动均衡的成本优势明显，是更务实的配置。
3.2 24 串与 4 串怎么选
| 维度 | 24 串方案（JIT-DB24SA01） | 4 串方案（JIT-DB4SA01） |
|---|---|---|
| 电压平台 | 约 76.8V（72V 级） | 约 12.8V（12V 级） |
| 持续电流 | 30A—160A | 20A—60A |
| 均衡 | 主动均衡（最大 1.6A） | 被动均衡标配 |
| 典型负载 | 整车动力、移动储能逆变 | 小型储能、12V 替代 |
| 选型逻辑 | 看整车峰值功率与爬坡电流 | 看负载持续功率与浮充时长 |
四、保护策略与均衡方案：定制开发时真正要谈清楚的事
4.1 保护项与阈值的"应用化"
过充、过放、过流、短路、高低温这五类保护是保护板的基本盘，但阈值与延时必须按应用调："同一块板子"在配送三轮车和户外电源上的合理参数完全不同。举三个常见的定制点：
- 过流保护的档位与延时：配送车爬坡、起步瞬间电流可能达到持续电流的数倍，延时设短了频繁误保护，设长了 MOS 管热应力大。需要按整车实测电流谱来定。
- 低温充电闭锁与加热联动：铁锂在低温下充电易析锂。北方冬季运营的车辆，建议配置外置温度探头 + 加热膜选配功能，先加热、后充电。
- 过放恢复策略：储能产品希望"亏电后接上光伏还能自恢复"，整车应用则倾向锁定后人工干预。同一硬件，固件策略不同。

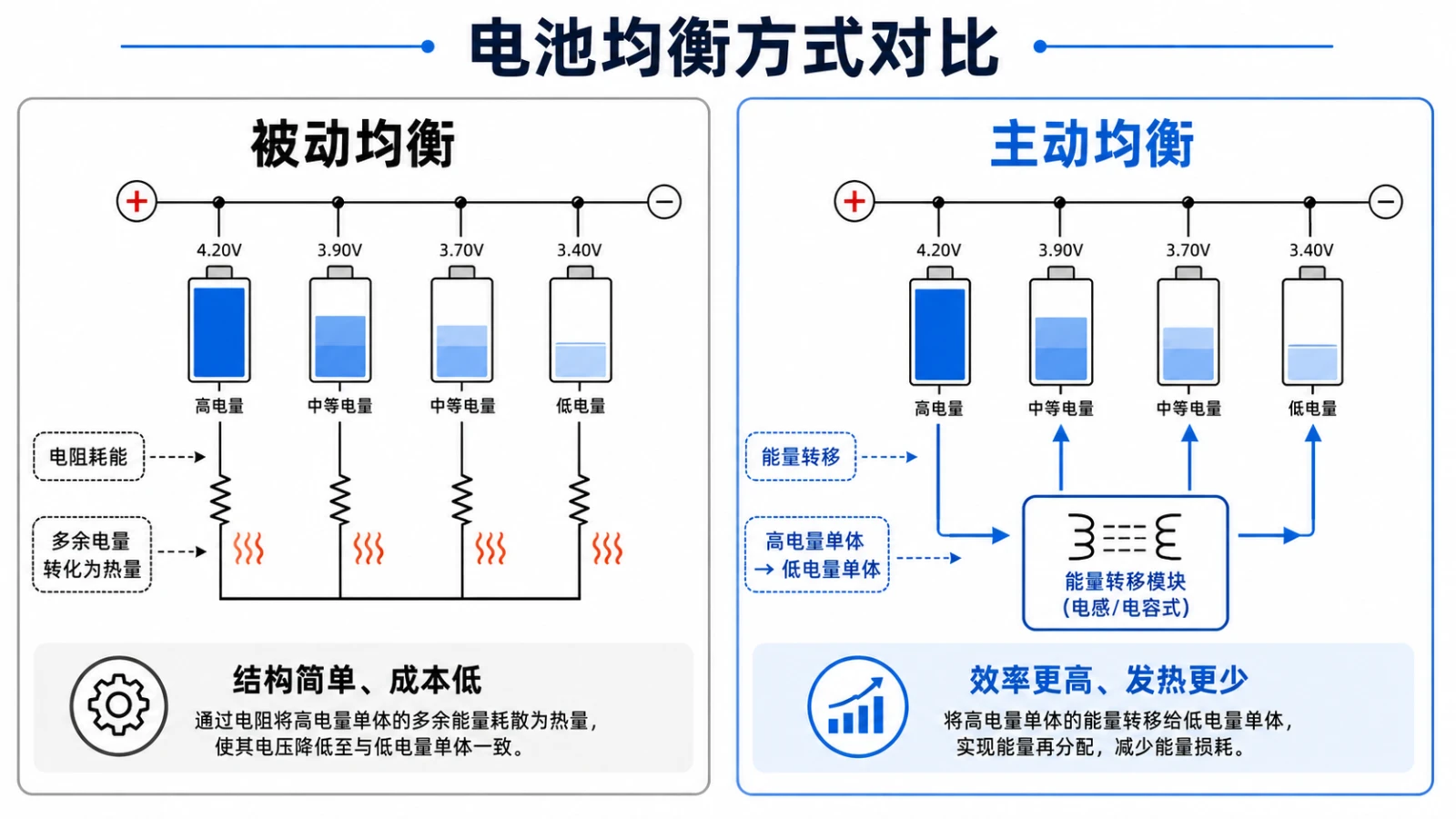

4.2 主动均衡与被动均衡对比
| 维度 | 被动均衡 | 主动均衡 |
|---|---|---|
| 原理 | 电阻放电，把高电芯"烧掉"多余电量 | 能量搬运，高电芯转移给低电芯 |
| 均衡电流 | 常见几十毫安级 | 本方案最大 1.6A |
| 能量利用 | 差异能量以热耗散 | 差异能量大部分回收 |
| 成本 | 低 | 较高 |
| 适用 | 串数少、一致性好的小 PACK | 串数多、循环频繁、整组容量敏感的应用 |
4.3 通讯与"可看见"：蓝牙不是噱头
蓝牙模块标配支持，意味着终端用户用手机就能看到每串电压、温度与故障码。对品牌商，这件事有两层价值：售后排查从"拆包猜"变成"看数据"，远程判断是电芯问题还是使用问题；运营车队则可以把 485/CAN 数据接入车机或换电柜，做电池资产管理。ODM 阶段需要确定的是协议层：用通用 Modbus 寄存器表，还是对接客户已有的私有协议，都可以在固件层定制。
五、从需求表到量产：BMS 保护板 ODM 的完整流程
5.1 六步流程
- 需求锁定：串数、容量、持续/峰值电流谱、工作温区、通讯对象、结构限制（尺寸/出线方式）逐项填表确认；
- 方案评审：均衡方式、MOS 配置、采样精度、保护阈值初版，输出规格书；
- 样板与验证：电性能测试、保护功能逐项触发验证、温升测试；
- 小批试产：上 SMT 产线试流，验证产测工装与不良率；
- 认证配合：提供电池组认证所需的保护板技术文档与测试配合（认证主体与路径按项目确定）；
- 量产与追溯：批次管理、产测数据留存，支撑整包的可追溯要求。
5.2 制造端：保护板对贴片工艺的真实要求

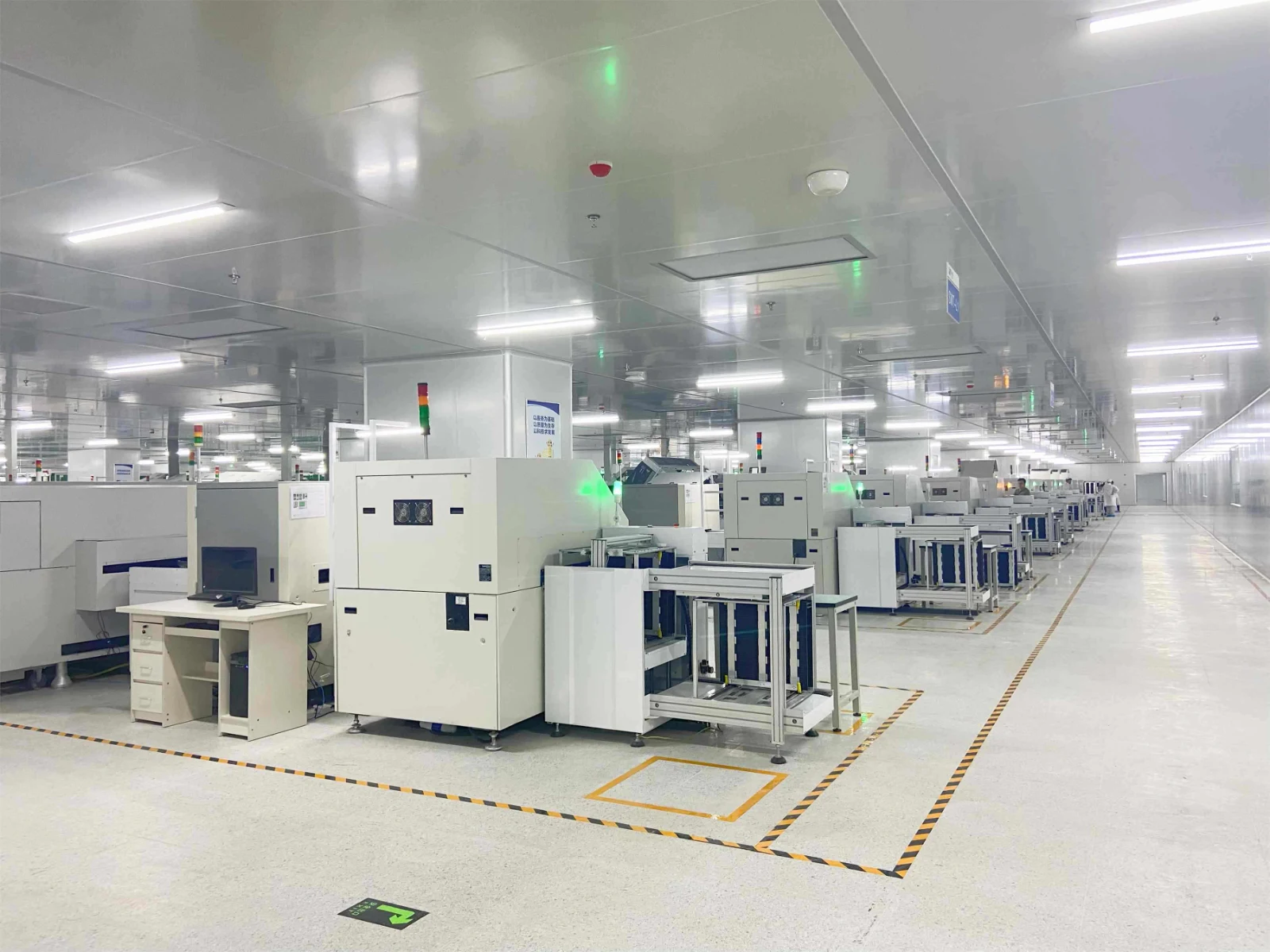

保护板上的均衡电路、采样电路是密集的小封装器件，大电流路径又需要厚铜与大焊盘，同一块板对贴装精度和焊接质量提出双重要求。山西英特丽以 30 条 SMT 产线、32000 ㎡厂房承接保护板的批量制造，通过 IATF16949（汽车电子）、ISO9001、ISO13485 体系认证；车规体系下的来料管控与批次追溯流程，正好与锂电池 CCC 时代对保护板的可追溯要求同构。对大电流焊点与 BGA 类器件，可参考我们关于 BGA 焊接 X-Ray 检测与返修 的工艺说明；批量品质口径见 PCBA 可靠性测试与 IPC-A-610 验收标准。
六、相关方案与延伸阅读
如果您的项目属于更大容量的储能系统（电力储能、工商业柜式储能），BMS 架构会从"单板保护"走向"主从分层"，可参考本站 储能 BMS 电路板加工 一文；两轮车整车电控方向，可延伸阅读 e-BIKE 电助力控制器 ODM 开发；水上动力的锂电应用见 10-100kW 电动船舷外机控制器 ODM。
有 24 串 / 4 串铁锂保护板或其他串数定制需求？欢迎提供串数、电流与通讯要求，山西英特丽研发部将给出方案评估。
立即咨询 →附录：术语速查
- BMS（Battery Management System）：电池管理系统，监测电压/电流/温度并执行保护与均衡。
- 主动均衡：以电感、电容等储能元件在电芯间搬运能量的均衡方式。
- 被动均衡：以电阻耗散高电压电芯多余能量的均衡方式。
- CCC 认证：中国强制性产品认证；2025 年 11 月 1 日起适用于电动自行车用锂电池与充电器。
- GB 43854-2024：电动自行车用锂离子蓄电池安全技术规范，2024 年 11 月 1 日实施。
- 铁锂（LiFePO₄）：磷酸铁锂电池，标称单体电压约 3.2V，热稳定性好。
- 非隔离 485：不带电气隔离的 RS-485 通讯接口，成本低，适合板内或近距离通讯。
