一、这一轮设备需求,和上一轮不太一样

上一轮电池扩产周期,设备需求主要来自产能扩张——同样的工艺,多建几条线。这一轮的驱动力多了一条:工艺路线在变。半固态、全固态的材料体系和工序与传统液态电池有差异,前段的涂布、中段的叠片与封装、后段的化成条件都要跟着调整,不少设备不是简单复制就能用。

对设备厂来说,这意味着新机型开发的密度上升;对给设备厂做板卡的制造方来说,意味着要能接"新机型小批量试制 + 定型后成批供货"这种节奏,而不只是接稳定量产的单。

二、电池产线设备里,有哪些板卡

2.1 后段:化成分容与测试(板卡密度最高的一段)

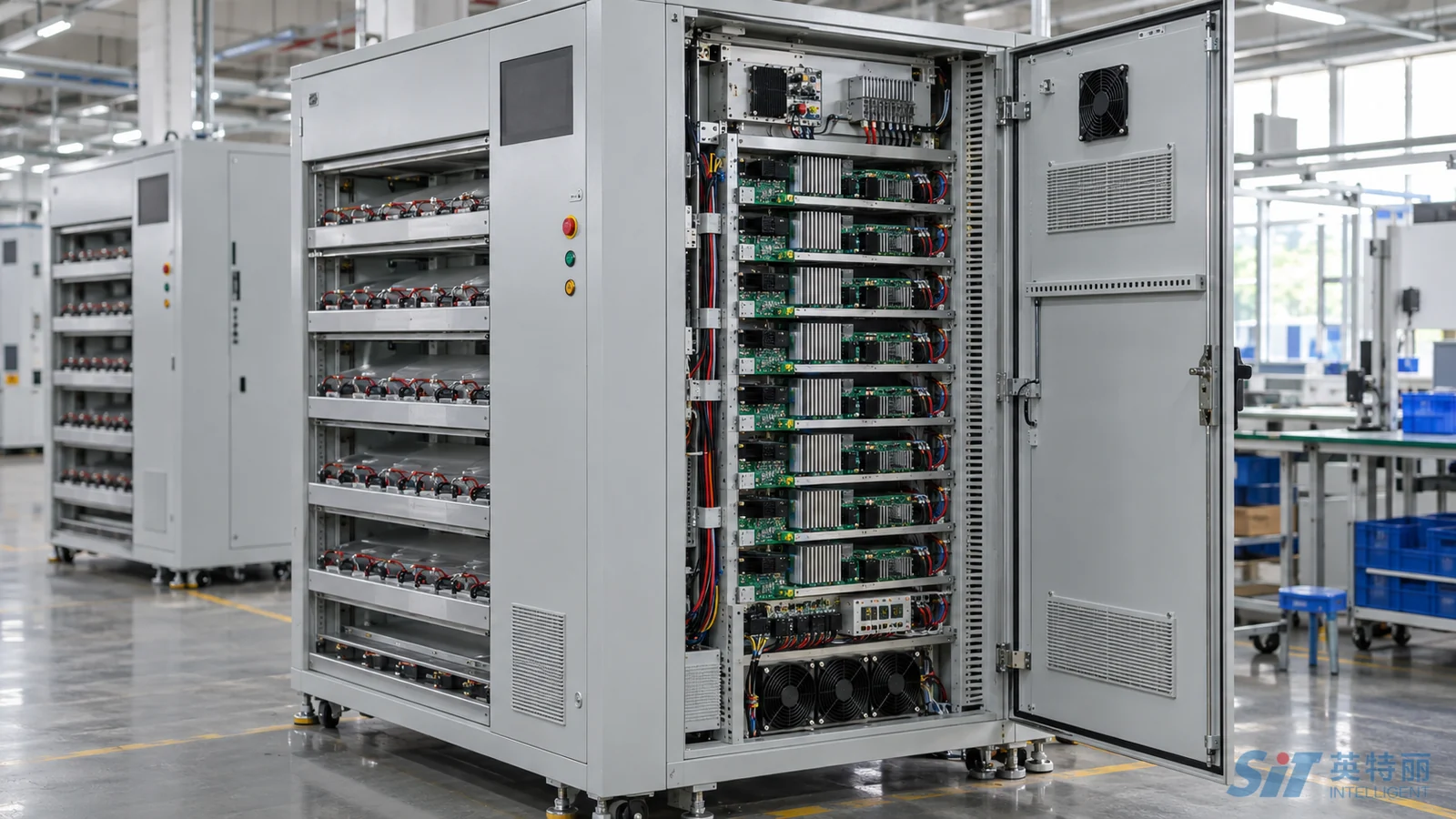

化成是电池首次充放电、形成 SEI 膜的工序;分容是通过完整充放电测量实际容量并分档。这两道工序的设备,是整条产线上板卡用量最大的部分——一台化成分容柜有几十到几百个通道,每个通道都要独立的恒流恒压控制和精密采样。

典型板卡构成:

• 通道板(功率+采样):每通道独立的充放电控制与电压电流采样,数量最多、一致性要求最高。
• 主控与通信板:统筹全柜通道、执行工步程序、上传数据。
• 电源与回馈板:把放电的能量回馈到电网而不是烧成热,涉及并网逆变。
• 温控与安全板:温度监测、烟雾探测、急停与保护联锁。

2.2 检测设备

内阻测试、开路电压(OCV)测试、绝缘与耐压测试、外观与尺寸检测。这类设备板卡数量不如化成柜多,但对测量精度和抗干扰的要求更集中,尤其是内阻测试——被测阻值在毫欧甚至亚毫欧量级,测量电路的引线、接触电阻、共模干扰都要处理。

2.3 前中段工艺设备

涂布、辊压、分切、叠片或卷绕、焊接、注液、封装。这些设备的电控核心是运动控制与张力控制:多轴伺服协同、高速定位、张力闭环、视觉纠偏。板卡类型上更接近高精度工业自动化设备,主控板、伺服接口板、IO 板、视觉接口板。

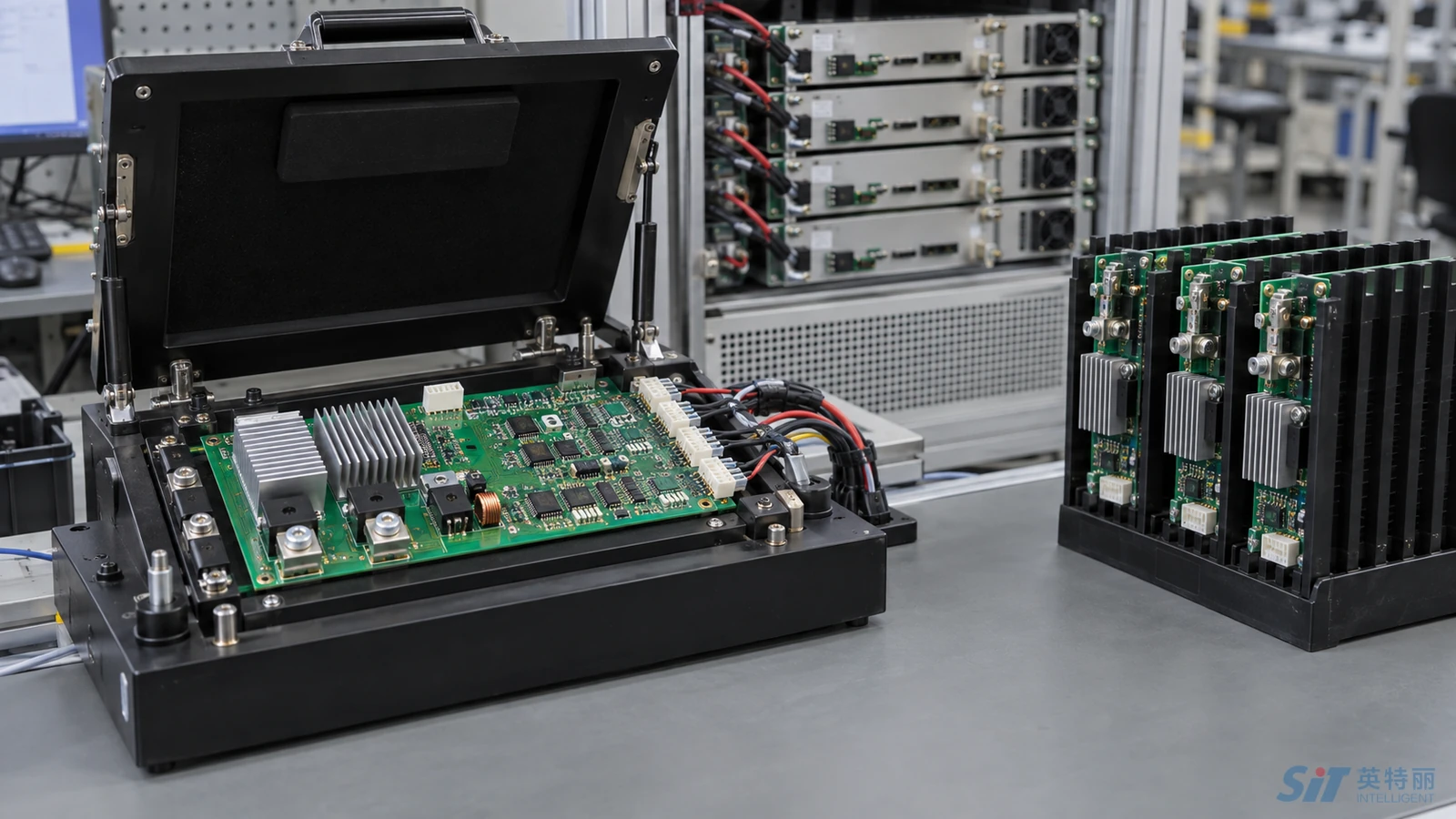

三、化成分容板卡的三个硬指标

3.1 精度:为什么要做到这么细

分容的目的是把电池按实际容量分档配组。测量精度不够,分档就不准,配成的电池组一致性差,直接影响成组后的寿命和安全。所以这类设备的电流电压控制与测量精度,通常要求做到满量程的万分之几量级——具体指标以设备方规格书为准,但可以确定的是,这个精度等级对硬件设计和制造都构成实实在在的约束。

精度落到制造端,关注这几点:

• 关键器件的一致性:基准源、精密电阻、运放、ADC 的来料一致性直接决定精度分布。这类器件要有明确的来料管控和批次记录。
• 板面清洁度:高阻抗采样节点上,助焊剂残留形成的漏电流足以让读数漂移。这类板子的清洗和离子污染控制不是可选项,做法见 PCBA离子污染测试怎么做_清洗度ROSE与离子色谱验收。
• 热对精度的影响:功率部分发热会影响附近精密器件的温漂。布局上要隔离,制造上要确认散热方案实际有效。
• 校准工序:出厂前逐通道校准,并留下校准数据记录。

3.2 通道一致性:比单通道精度更难

单个通道做准不算难,难的是几十上百个通道彼此之间也要一致。通道之间的差异来自器件分布、走线差异、温度分布不均、以及装配差异。

制造端能做的:同一台设备上的通道板尽量使用同批次关键器件;贴装参数保持一致;整机装配后做全通道校准与比对,把离群通道找出来。全通道比对数据应当留档,既是出厂依据,也是后续维修的基线。

3.3 功率与能量回馈

放电阶段的能量如果全部消耗在负载上,会变成大量废热,既费电又增加空调负担。现在的主流做法是能量回馈——把放电能量并网返回。这部分电路本质上是并网逆变,制造要点和储能变流器、光伏逆变器的功率板相通:功率器件散热焊接、驱动电路的一致性、母线电容的装配、EMC 处理。相关工艺可参考 储能变流器驱动与采样板PCBA批量制造 与 AI服务器电源板NPI怎么爬坡_高密度功率板产能与测试准备。

四、制造端的三个实际难点

4.1 功率与精密同板

通道板上,几十安培的充放电回路和微伏级的采样电路挨在一起。这在设计上靠布局分区和地平面处理,在制造上则要求:回流曲线要同时满足大热容量的功率器件和小型精密器件,这往往需要专门调曲线;清洗要覆盖精密区域但不能损伤某些器件;测试时要能分别验证功率能力和采样精度。

4.2 板子数量多,一致性压力大

一台设备几十上百块通道板,任何一块有问题都会表现为"某个通道数据异常"。这类项目对直通率和批次一致性的敏感度,高于普通工业板——单板不良率看起来不高,乘上一台设备的板卡数量,整机一次通过率就很难看。直通率怎么算怎么管,见 PCBA量产良率管理_直通率FPY与DPPM怎么算。

4.3 订单节奏跟着设备厂的项目走

设备厂拿到订单后,交付周期通常紧张,板卡要在短时间内成批到位。这要求代工方在物料备货和产能安排上有预案——长交期器件要提前锁,产能要能爬得上去。滚动预测与产能预留怎么谈,见 PCBA年度框架协议怎么签_滚动预测锁单与产能预留边界;齐套备货策略见 PCBA物料齐套率与长交期备货策略_量产缺料停线怎么防。

五、外发代工时,该确认哪些能力

六、附录:几个术语

• 化成:电池首次按特定制度充放电,形成 SEI 膜、激活电芯的工序。
• 分容:通过完整充放电测出电芯实际容量并按档位分选,为后续配组做准备。
• 能量回馈:把电池放电的能量并网返回,而不是通过负载电阻烧成热量。
• 满量程精度(FS):以量程上限为基准表示的精度,与以读数为基准的表示方式不同,比较指标时要注意口径。
• 通道一致性:同一设备内各测试通道之间的测量偏差,直接影响分容分档的可靠性。
