一、监测类设备,难在"读数要准"

家用医疗设备大体分两类:一类是治疗类,比如制氧机、雾化器,核心是把某个物理量稳定地输出出去;另一类是监测类,比如血压计、血氧仪、体温计,核心是把人体的某个物理量准确地读进来。治疗类设备的制造要点见 家用医疗器械控制板PCBA代工_制氧机雾化器主板ISO13485量产,本文讲监测类。

两者的制造差异,主要在这里:治疗类关注输出稳定性和安全保护,监测类关注测量链路的精度和一致性。监测类设备的麻烦在于,读数偏差往往不会导致设备报错——它照常工作,只是数值不对。这种问题在产线上如果没有专门的校准和验证环节,是发现不了的。

1.1 适用标准的基本框架

医用电气设备的通用安全与基本性能要求看 GB 9706.1-2020;不同类型的设备还各有专用要求标准,例如自动无创血压计有对应的专用要求标准(原 YY 0670 已由 YY 9706 系列的相应部分承接),脉搏血氧设备、电子体温计也各有专门标准。具体适用哪些标准、按哪个版本执行,由注册人根据产品类型和注册情况确定,受托制造方按技术要求生产并提供相应记录。

二、三条精度链路,逐条看

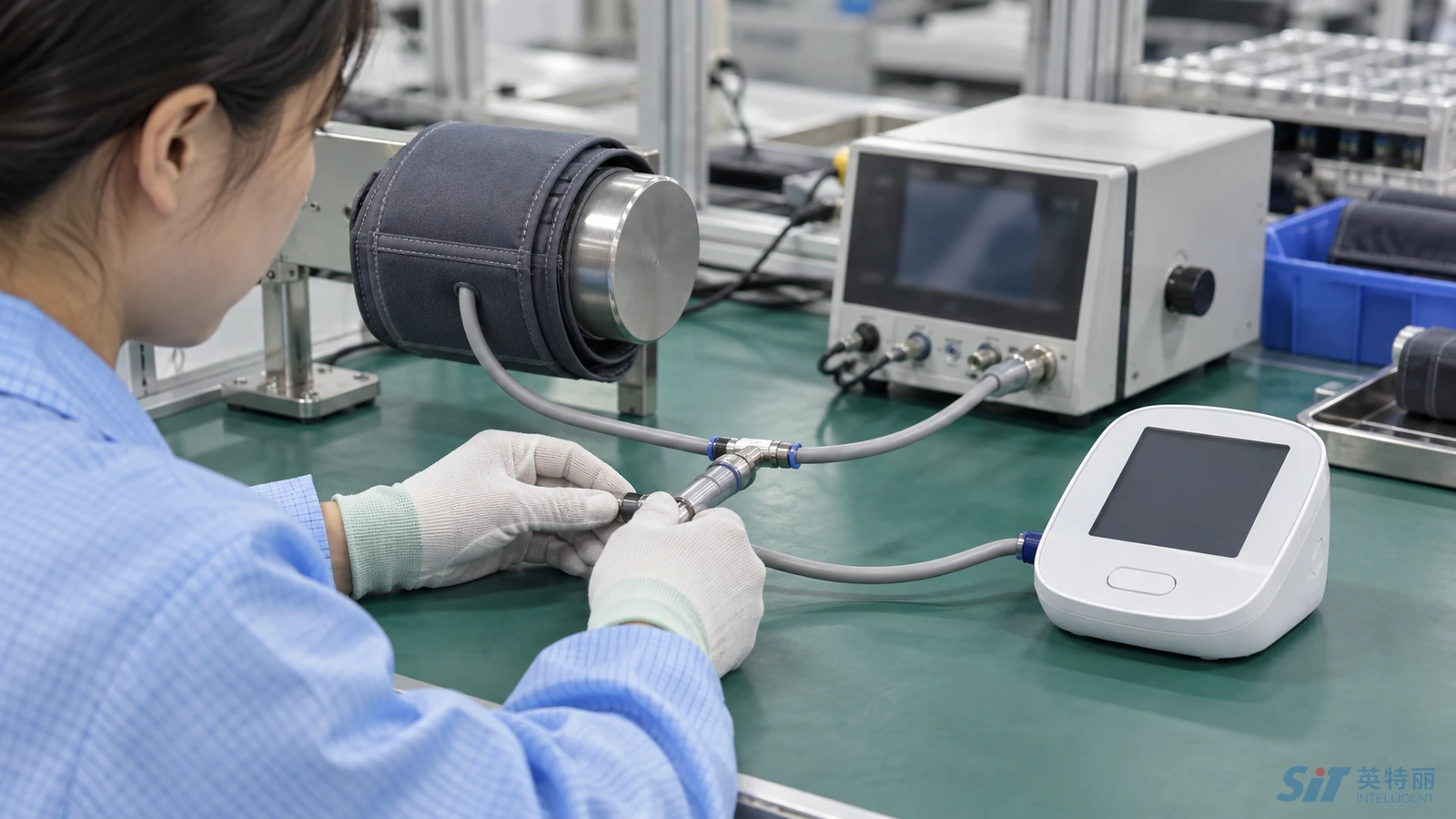

2.1 血压:压力传感 + 气路 + 采样

示波法电子血压计的原理,是在袖带放气过程中采集压力信号中的搏动分量,再通过算法推算收缩压和舒张压。整条链路里任何一环有偏差,结果都会偏。

制造端要控制的:

• 压力传感器的一致性:同一型号不同批次的零点和灵敏度有分布,来料端要有把控,必要时逐台校准补偿。
• 气路密封:气泵、气阀、管路的连接如果有微漏,放气曲线就不对,直接影响测量。气密性测试必须逐台做,不能抽检。
• 模拟前端:搏动信号相对于静压是很小的分量,放大电路的噪声和零漂直接影响识别。板面清洁度、接地设计、元件选型都有影响。
• 泵阀驱动:放气速率影响测量精度,驱动电路的一致性要保证。

2.2 血氧:光路与微弱信号

脉搏血氧的原理是用两种波长的光透过手指,根据吸收比例推算血氧饱和度。制造上的关键点集中在光路和微弱信号处理:

• 光电器件的贴装位置:发光器件和接收器件的相对位置、角度、间距,直接决定接收到的信号强度。位置偏差会导致信号弱、信噪比下降。
• 光学隔离:要防止发光器件的光不经过组织直接进入接收器件(串光),结构和装配都要配合。
• 微弱信号链路:接收到的是微弱的交流分量叠加在大直流分量上,前端电路对噪声、串扰、电源纹波都敏感。布局布线和制造工艺(清洁度、助焊剂残留)都会影响实际表现。

2.3 体温:热敏器件与校准

接触式电子体温计靠热敏电阻,红外式靠热电堆。两者共同点是:器件本身有个体差异,必须靠校准来保证精度。校准就成了产线上的必备工序,而不是可选项。

校准环节要考虑:用什么作为基准、基准怎么溯源、校准环境的温度稳定性、校准数据怎么写进设备、写完怎么验证。校准数据的写入和验证要有记录,并能按序列号追溯。

三、受托制造方在质量体系里要做什么

3.1 批记录是硬要求

医疗器械生产的每一批产品,都要有完整的生产记录和检验记录,能够回答:这批用了哪些物料、哪些设备、谁操作的、检验结果是什么、谁放行的。这套东西通常叫 DHR(器械历史记录)。批记录必须在生产时同步产生,事后补记是不允许的。

批记录怎么建、和 DMR 的关系、放行要哪些资料,展开在 医疗电子PCBA DHR批记录怎么建_DMR与批次放行资料清单。

3.2 变更不能自作主张

在普通消费电子里,代工方发现某颗料有更好的替代,评估后换掉是常规操作。医疗器械项目里不行——物料、工艺、供应商的变更都要按质量协议约定的流程走,由注册人评估影响并决定是否批准,必要时还要评估是否涉及注册变更。

这一点在项目启动时就要说清楚,并写进质量协议,避免后续扯皮。国产化替代在医疗产品上的验证要求见 元器件国产替代验证怎么做_进口料换国产料的四层验证与批量切换管理。

3.3 生产环境

家用监测设备多数不要求高洁净等级,但生产环境仍要受控:温湿度、静电防护、清洁度、物料隔离。具体要求由注册人根据产品确定。环境监测清单可参考 PCBA洁净生产审核怎么做_医疗与精密工控环境监测清单。

四、低功耗:家用设备的另一条线

家用监测设备大多用干电池或小容量锂电,用户对"一节电池能用多久"很敏感。而这类设备的使用特点是绝大部分时间在待机,偶尔工作几十秒——所以续航几乎完全由待机功耗决定。

制造端能做的:把待机电流实测放进产测。个别器件的漏电流异常、板面残留助焊剂导致的微弱漏电、某批电容的特性偏差,都会让待机电流升高,而这些在功能测试里完全看不出来。微功耗测试的做法可参考 电子价签低功耗设计与电池续航_ESL功耗预算与微功耗测试,思路是通用的。

五、量产测试与校准要怎么排

监测类设备的产线,通常要比同等复杂度的消费电子多两道工序:校准和精度验证。

工序	做什么	注意
板级测试	ICT/FCT,验证电路功能与关键节点参数	采样通道要测实际精度,不只测通断
气密 / 光路检查	血压计测气路密封,血氧测光路信号强度	逐台做,不抽检
校准	用标准器给设备写入校准参数	基准要定期溯源,校准环境要稳定
精度验证	校准后用标准器复测,确认在允差内	校准和验证要分开做,不能自己验自己
整机功能与外观	显示、按键、蜂鸣、充电、外观	常规项
待机电流	实测静态电流	直接决定续航,建议逐台或高比例抽检

"校准和验证要分开做"这一条值得强调:用同一台标准器、同一组条件,校完立刻验,基本上一定通过,验证就失去了意义。合理的做法是验证环节使用独立的标准器或独立的测量点。

六、外发代工时,该确认哪些能力

能力项	该问什么
质量体系	有没有 ISO13485?做过医疗器械受托生产吗?质量协议怎么签?
批记录与追溯	DHR 怎么建?能追溯到什么颗粒度?记录保存多久?
精密贴装	光电器件、传感器的贴装精度怎么保证和检验?
校准能力	能不能承接产线校准?标准器怎么溯源和管理?
气路 / 结构装配	能否做气泵气阀装配与气密测试?
微功耗测试	有没有微安级测试能力?能否进产测?
变更管控	物料和工艺变更怎么走流程?能否严格执行不擅自替代?
生产环境	温湿度、静电、清洁度怎么控制和记录?

医疗电子受托制造的完整审核视角见 山西医疗电子PCBA受托制造怎么审_ISO13485批记录与洁净管理;涉及切换受托生产企业的,见 医疗器械PCBA代工二供_受托生产企业切换与新版GMP衔接。

七、附录:几个术语

• 示波法:电子血压计的主流测量原理,通过袖带压力信号中的搏动分量推算血压值。
• DHR / DMR:器械历史记录与器械主记录,前者是某一批次实际生产的记录,后者是产品的制造规范文件。
• 注册人:医疗器械注册证的持有者,是产品全生命周期的责任主体;受托制造方按其技术文件生产。
• 溯源:测量标准器通过一条不间断的比较链关联到更高等级标准,是校准结果可信的基础。
• 待机电流:设备未工作时的静态耗电,决定电池续航,通常在微安量级。
