一、锂电化之后,叉车电控变复杂了

铅酸叉车时代,电气系统相对简单:电池、接触器、电机控制器、几个仪表灯。锂电化之后,系统结构变了——电池自己成了一个带通信的智能部件,整车要和它对话,要读取电量、温度、允许的充放电功率,还要在异常时做保护动作。

1.1 电控三件套

部件	主要职责	制造关注点
驱动控制器	牵引电机与液压泵电机的驱动、能量回馈	大电流路径、功率器件焊接与散热、EMC
仪表 / 显示终端	状态显示、参数设置、故障码、工时统计	显示模组装配、按键寿命、宽温可视性
BMS / 电池采集板	电压温度采集、均衡、充放电管理、通信	采样精度、高压隔离、一致性
整车控制 / IO 板	手柄开关、传感器、安全联锁、灯光	接口防护、安全逻辑的可测试性

需要区分的是,这里讲的是有人驾驶的工业车辆(平衡重叉车、堆高车、搬运车、牵引车、高空作业平台)。无人驾驶的 AMR/AGV 虽然也是工业车辆的一支,但控制板的重点在导航、安全激光和调度通信上,另见 AMR/AGV控制板PCBA代工_底盘驱动与安全IO制造商。

1.2 适用标准的基本框架

工业车辆的电气要求主要看 GB/T 27544《工业车辆 电气要求》,电磁兼容另有相应标准要求。锂电系统还会涉及电池、充电和高压安全的相关规定。具体适用哪些标准、按哪个版本执行,由整车方按产品类型与销售市场确认——本文只讲制造端要怎么配合,不代替标准符合性判定。

二、大电流:和普通工业控制板最大的区别

一台电动叉车的牵引电机,峰值电流几百安培是常态。这个量级的电流在板子上怎么走,是控制器设计和制造的核心问题。

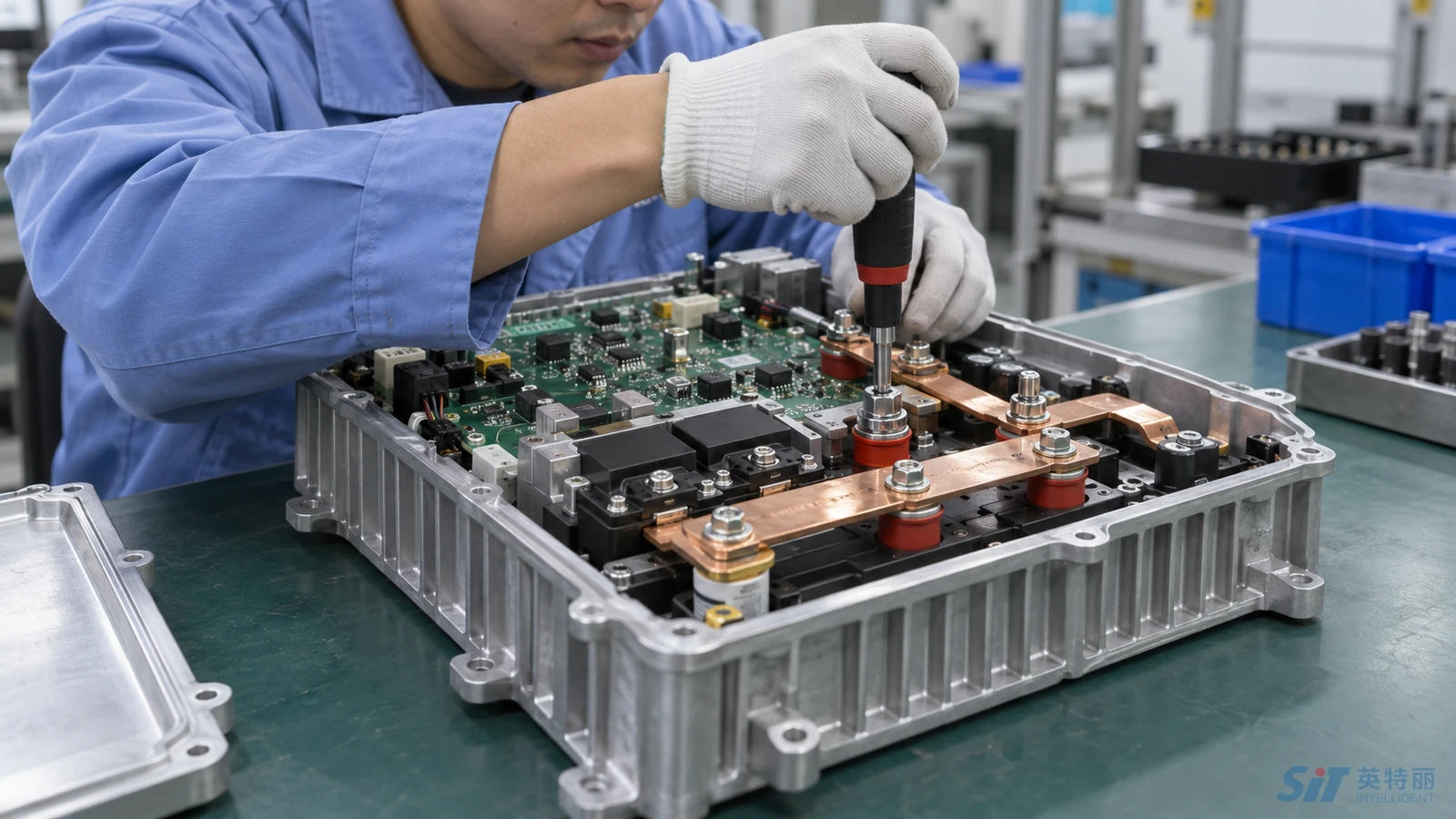

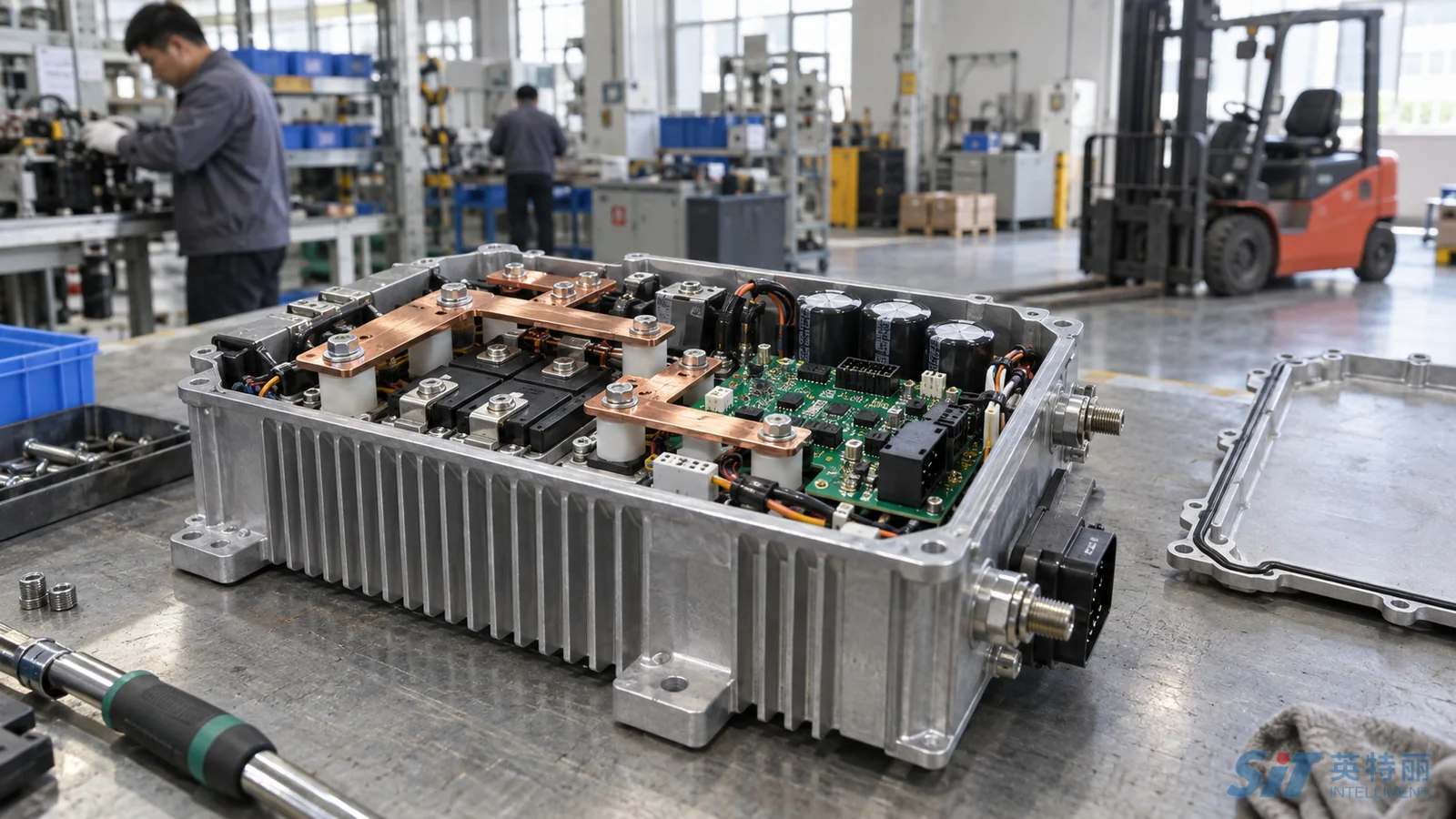

2.1 电流路径:铜厚、母排、还是压接

常见的几种处理方式,各有适用场景:

• 厚铜 PCB:靠增加铜箔厚度承载电流。制造上要注意厚铜板的蚀刻精度、阻焊覆盖、以及焊接时的吸热——厚铜板吸热快,回流曲线要专门调,否则同板的小器件焊好了,大电流区域的焊点还没到温度。
• 母排 / 汇流条:用铜排承载主电流,与 PCB 通过螺接或焊接连接。要注意连接处的接触电阻和紧固力矩,松动会发热,发热又会加剧松动。
• 粗线与端子压接:线束方案,重点在压接质量——压接高度、拉脱力都要有标准并抽检。

不管哪种方案,大电流路径的连接点都是发热和失效的高发区。量产验证时建议做满载温升试验,用热成像看整板的温度分布,把热点找出来。

2.2 功率器件的焊接与散热

MOSFET 或 IGBT 模块是控制器的心脏,也是工艺难点。要盯三件事:

• 焊接空洞率:功率器件底部的散热焊盘如果空洞率高,热阻上升,器件长期工作在偏高温度下,寿命明显缩短。这一项要用 X-Ray 检,判定尺度见 BGA X-Ray抽检方案怎么定_QFN空洞与批量缺陷分级。
• 散热界面:导热硅脂或导热垫的涂覆量、覆盖均匀性、紧固顺序与力矩,都要有作业标准。涂多了溢出污染,涂少了留空气,都会让热阻不达标。
• 机械应力:功率器件通常要压在散热器上,螺丝紧固产生的应力会传到焊点。装配顺序不对(先焊后紧还是先紧后焊)会导致焊点承受额外应力。

2.3 大电流板的一个常见误区

有人认为大电流板"结构简单、器件少,应该好做"。实际恰恰相反:器件少意味着每一个焊点都很关键,没有冗余;电流大意味着一点接触不良就会发热,而发热会加速劣化,形成正反馈。这类板子出问题往往不是刚下线就坏,而是用了几个月之后逐渐劣化。相似的工艺挑战在电动工具驱动板上也存在,可参考 锂电电动工具与OPE控制板PCBA代工_无刷驱动板大电流量产制造。

三、工况:比多数人想象的恶劣

3.1 持续震动

叉车在不平整的地面上跑,还要频繁起停和举升,控制器承受的是持续、宽频带的震动,不是偶尔的冲击。震动的直接受害者是重量大、重心高的器件:大电解电容、电感、继电器、连接器。

对策:设计上给这些器件加机械固定(点胶、卡扣、支架);工艺上确认点胶位置和用量;验证上做振动试验,试验后复测功能并检查焊点。振动试验的记录规范见 PCBA可靠性实验室审厂怎么做_温循振动盐雾与校准证据清单。

3.2 粉尘与潮气

仓库、工地、冷库,环境差别很大。粉尘会堆积在板面影响散热,导电粉尘还可能造成短路;冷库场景则要面对进出温差带来的凝露。三防涂覆在这类产品上通常是标配,但要注意涂覆和散热的矛盾——需要散热的区域不能盖厚涂层,遮蔽范围要在图纸上明确。

3.3 宽温启动

冷库叉车要在低温下工作,户外作业车辆冬天要冷启动。低温对电解电容的容量和 ESR 影响明显,对锂电池的可用功率影响更大。低温测试要实测,不能只看器件规格书上的温度范围。

四、CAN 网络与安全逻辑

4.1 CAN 总线的制造关注点

整车的部件之间靠 CAN 通信。制造端要关注:终端电阻是否正确装配(这是最常见的低级错误之一)、收发器件是否有足够的总线保护、接插件的接触可靠性。建议产测里加入总线通信质量的验证,而不只是"能通信就算过"。

4.2 安全相关逻辑要能被测试

工业车辆有一系列安全联锁:座椅开关、手刹、方向选择、举升限位、急停。这些逻辑在设计上通常有冗余,但在产线上必须逐条验证,而不是抽查。原因很简单——安全逻辑失效的后果不可接受,而它平时不动作,坏了也不容易被发现。

这就要求产测治具能模拟各种输入组合,并验证输出状态正确。治具投入和分工见 PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入。

五、量产测试:大电流板怎么测

大电流控制器的产测,不能只做低压逻辑测试。合理的方案通常包含几层:

1. ICT / 短路开路检查:上电前把明显的装配错误筛掉,避免带故障上电烧板。
2. 低压功能测试:通信、IO、采样精度、驱动信号波形。
3. 带载测试:接假负载或电机台架,验证实际驱动能力、电流采样精度、保护动作阈值。保护功能要真的触发一次,而不是只看设置值。
4. 温升与老化:按抽检比例做满载温升,新机型或改版初期提高比例。

带载测试的台架设计是这里的门槛——需要有足够容量的电源、负载和安全防护措施。外发时要确认代工方是否具备这个条件,还是需要客户提供台架。类似的台架测试经验可参考 农业无人机ESC批量测试怎么做_电流采样电机台架与数据留存。

六、外发代工时,该确认哪些能力

能力项	该问什么
厚铜与大电流工艺	做过多厚的铜?厚铜板回流曲线怎么调?母排怎么连接?
功率器件工艺	散热焊盘空洞率怎么控制和检验?导热材料涂覆有作业标准吗?
温升验证	有没有满载温升测试条件?用不用热成像?
三防与点胶	涂覆遮蔽怎么做?大器件点胶固定有标准吗?
环境试验	振动、高低温循环能不能做?试验后怎么复测?
带载产测	能否搭建电机或假负载台架?保护功能实测不实测?
整机与线束	能否承接控制箱装配、线束压接与整机联调?
追溯	功率器件能否做到批次或单件级追溯?

整机装配与联调的验收清单可参考 充电桩控制板Box-build怎么验_板卡装配线束与整机联调清单;工程车辆整车控制器的产品信息见 工程车辆整车控制器VCU PCBA批量制造。

七、附录:几个术语

• 三电:电池、电机、电控的合称,锂电工业车辆的核心系统。
• 厚铜板:铜箔厚度明显高于常规的 PCB,用于承载大电流,焊接时吸热快,工艺参数需专门调整。
• 空洞率:焊点内部气孔占焊点面积的比例,功率器件散热焊盘的空洞率直接影响热阻。
• 温升:满载工作时器件或连接点相对环境温度的升高值,是评估大电流设计是否合理的直接指标。
• 安全联锁:满足特定条件才允许动作的安全逻辑,如离座即断动力、未选方向不允许行走。
