一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|

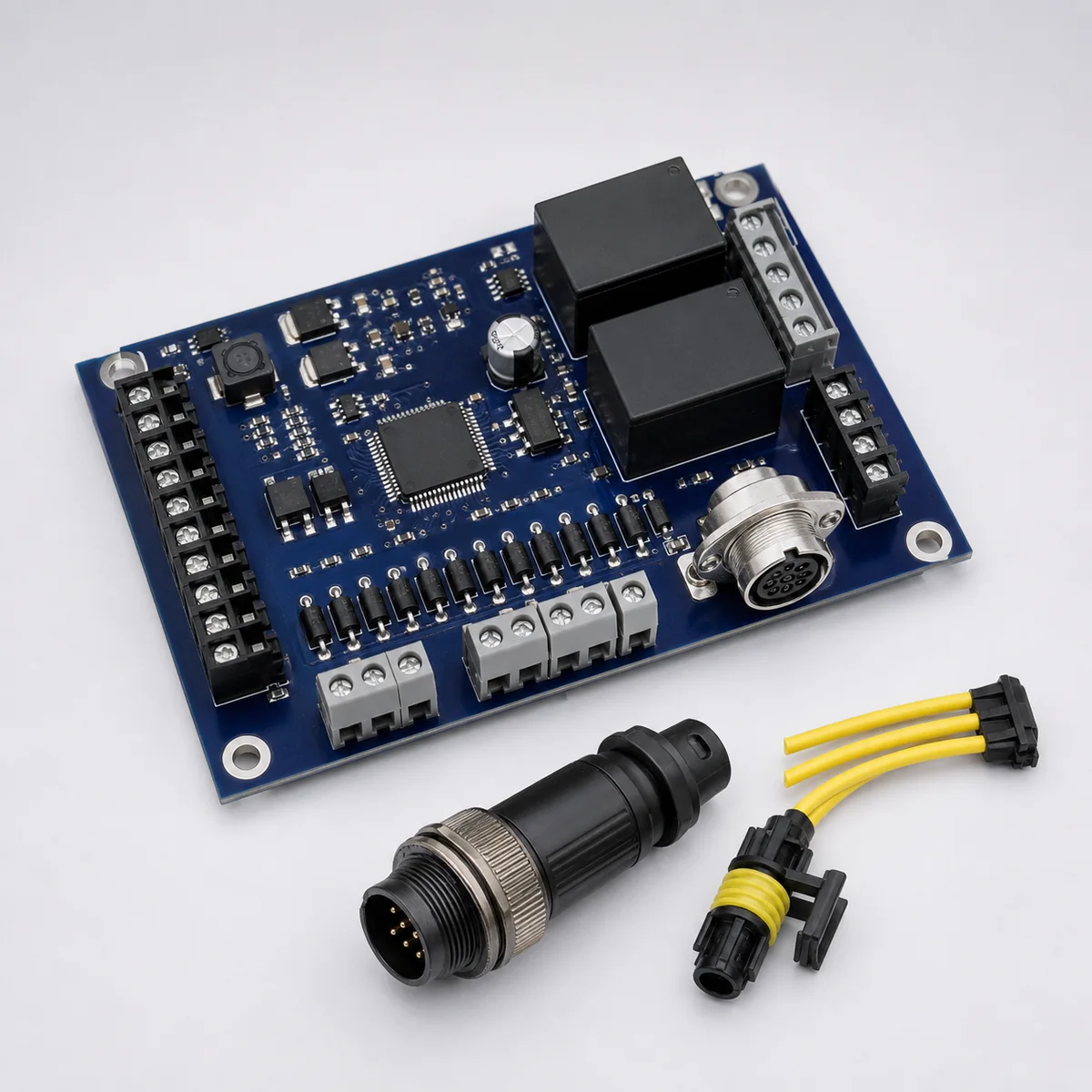

| 整车控制器主板 | MCU、多路 CAN、开关量与模拟输入、高低边驱动 | 驱动通道一致性、插接件焊点强度 |
| 液压阀驱动板 | 比例阀 PWM 驱动、电流闭环采样 | 采样精度、续流回路器件贴装 |
| 电源与配电板 | 宽压输入、保险与继电器、预充控制 | 重件插装、大电流铜箔与端子焊接 |
| 显示与操作面板 | 按键、旋钮、指示灯、显示接口 | 面板密封、按键手感一致 |
| 控制器整机组装 | 板卡入壳、灌封、航空插头装配、线束 | 灌封无气泡、插头扭矩、防护等级验证 |

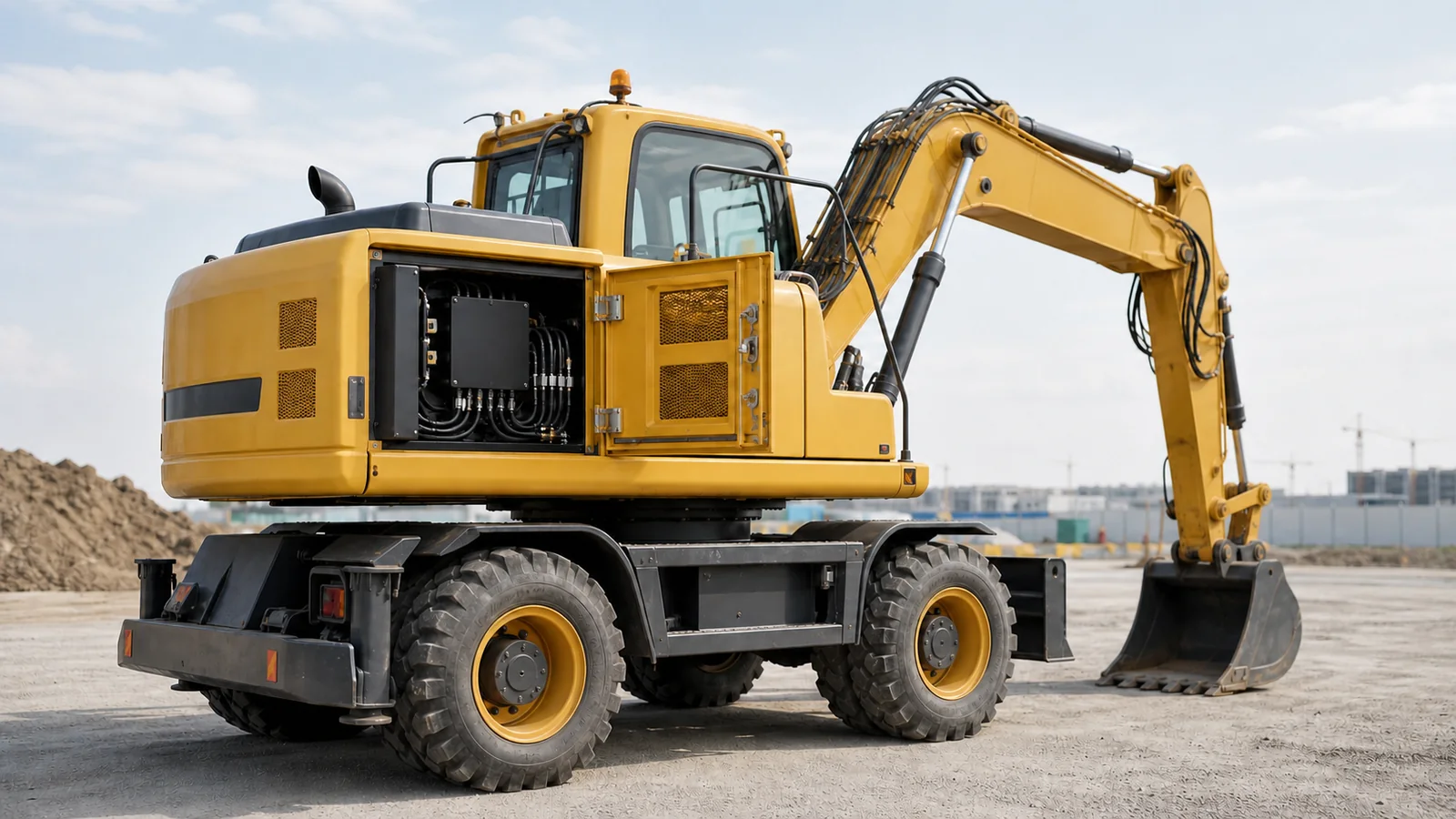

工程机械电控的方案背景可参考技术文章新能源VCU整车控制器ODM开发_专用车低速车电控方案商与液压电磁阀控制器ODM开发_工程机械农机阀控电控方案商；油改电项目的电源侧见油改电挖掘机整流电源ODM开发_100-500kW工程机械电动化电源。
二、这类板子的制造难点
三、我们的工艺配置
| 工序 | 设备或方法 | 控制点 |
|---|---|---|
| 来料与防错 | 多机型料号分区存放，上料扫码比对 BOM | 换线执行四项核对并留首件记录 |
| 钢网与印刷 | 驱动与采样分区开口，大焊盘按需加厚 | 3D SPI 分区判读 |
| 贴装 | 高速机贴小件，多功能机贴驱动件与连接器 | 重件贴装压力按件型分配 |
| 回流焊 | 宽温料产品族单独验证配方并冻结 | 峰值与液相时间落在器件规格内 |
| 插装与焊接 | 选择性焊处理继电器、保险座与端子 | 焊点填充按 IPC-A-610 判定 |
| 加固与点胶 | 重件与高连接器做点胶加固 | 胶量与固化条件固化成作业指导 |
| 灌封与装配 | 脱泡后定量灌封，航空插头按扭矩装配 | 灌封无气泡，扭矩带记录 |
| 防护验证 | 按客户方案做防尘防水抽检 | 验证结果随批次留档 |
多机型共线的换线核对方式见SMT快速换线怎么做_飞达台车程序物料与首件四项核对；长生命周期设备的备件与复产管理见工控PCBA停产备件怎么管_长生命周期设备的复产与替代验证。
四、测试与检验
- 3D SPI，驱动区与采样区分区判读；
- AOI，重点是重件位置、极性方向与连接器共面性；
- X-Ray，功率器件与大焊盘按抽检方案判空洞；
- ICT，覆盖开短路与器件值，多路输入输出逐路核对；
- FCT，接阀负载或等效负载，验证驱动电流闭环、CAN 通信与故障诊断；
- 高低温与振动抽检，按客户方案执行并留存数据；
- 防护抽检与 SN 绑定，结果可按批次回溯。
可靠性试验能力的核查方式见PCBA可靠性实验室审厂怎么做_温循振动盐雾与校准证据清单；测试治具的分工与投入见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入。
五、打样到量产的配合方式
一般按“DFM 与防护结构评审 → 宽温工艺与灌封验证 → 阀负载治具搭建 → 小批试产 → 量产”推进。多机型小批量的项目，建议把共用平台的板卡先做成同一产品族，换线才有可能压得住。工程变更的批次界定见PCBA量产ECN工程变更管理_改版切换与批次界定怎么做。
底盘执行件的相邻板卡见线控制动与电子换挡控制板PCBA批量制造；车身执行件的承接范围见电动尾门与电动座椅控制板PCBA批量制造。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证，提供 PCBA 制造、SMT 贴片、插件、三防涂覆与灌封、烧录测试与成品组装。选厂评估逻辑见山西汽车电子PCBA量产怎么选厂_晋城产线与IATF16949审厂清单。具体产能、交期与报价以双方合同及当期排产计划为准；防护等级与试验条件以客户文件为准。
需要评估工程车辆 VCU 主板、液压阀驱动板或控制器整机灌封组装的代工方案？欢迎联系山西英特丽沟通具体项目。
