液压电磁阀控制器ODM开发：工程机械、农机与特种车辆的阀控电控方案

一、液压电控化：从"人拉阀杆"到"电控指令"

1.1 智能化把阀控推到台前

装备智能化的逻辑链条很清楚：自动驾驶/自动作业要求机器自己控制动作 → 机器的动作由液压执行 → 液压的方向与流量由阀决定 → 阀必须能被电信号控制。据公开数据，农机自动驾驶终端均价 11 年间下降约 85%、年销量增长超过 250 倍；线控部件（线性油门、比例转向等）被列为农机导航自动驾驶的关键组件。2026 年中央一号文件提出加快高端智能、丘陵山区适用农机装备研发应用（据公开报道）。智能化渗透越深，液压电磁阀控制器的需求面越宽。

1.2 哪些车需要阀控制器

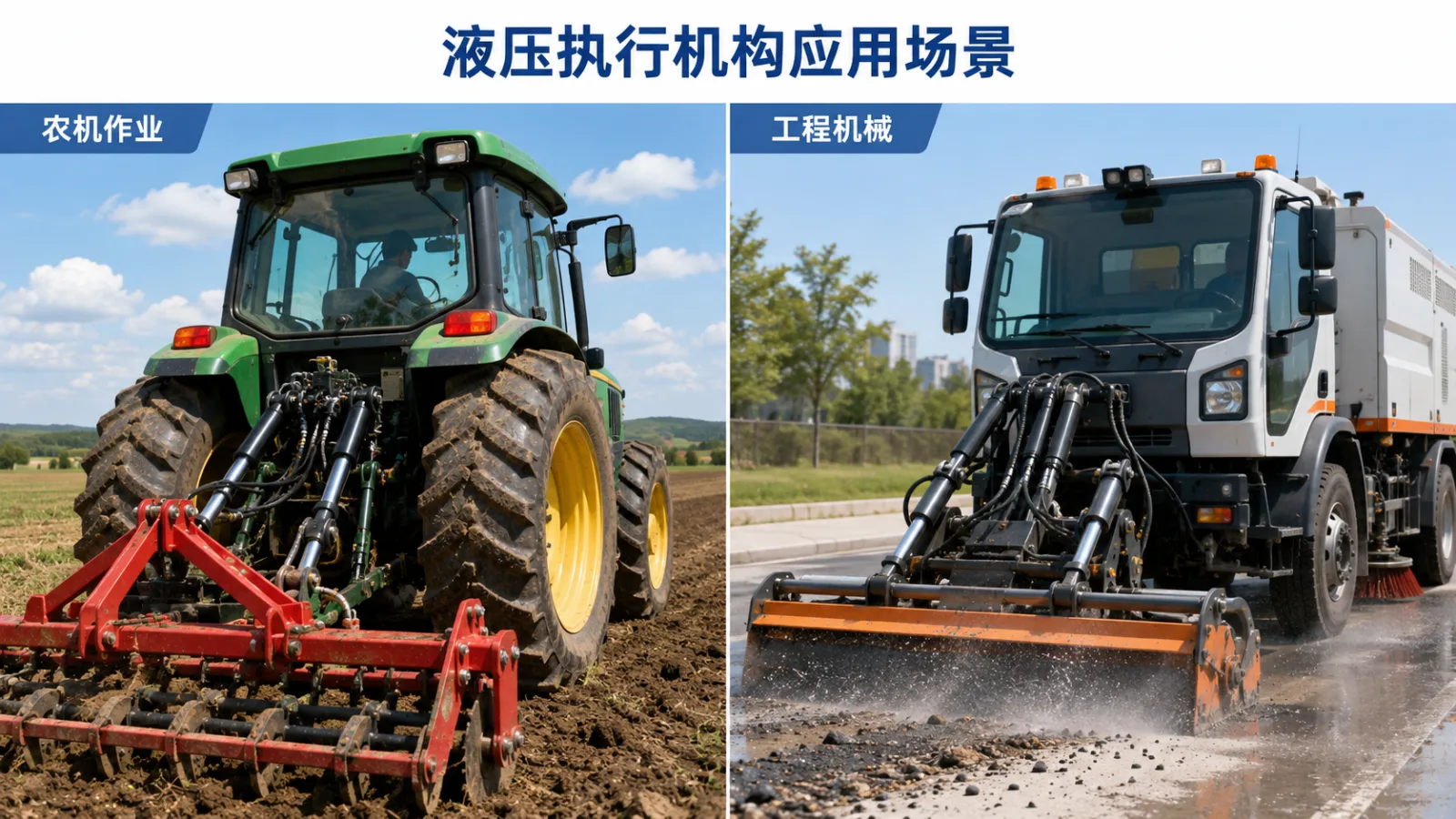

凡是"车上有需要电控的液压回路"的位置都是它的应用点：工程机械的工作装置与辅助回路、农业机械的悬挂与作业部件升降、除雪/环卫/道路维护车辆的铲刀与扫盘姿态、特种作业车辆的支腿与举升。这些场景的共同点是：多路阀并存、负载感性、环境恶劣（振动/温差/泥水）、且与整车控制逻辑联动。

二、开关阀与比例阀：两类控制的本质差别

维度	开关电磁阀控制	比例电磁阀控制
控制目标	通/断两个状态	阀芯开度连续可调
驱动方式	低边/高边开关驱动	PWM 电流闭环控制
动作效果	动作到位即可（如回路切换）	速度/力度可控（如铲刀缓降）
对控制器要求	驱动能力 + 续流 + 诊断	电流采样闭环 + 颤振信号 + 标定
典型应用	回路选择、锁止、卸荷	比例升降、行走变速、姿态微调

2.1 比例阀控制的两个关键细节

• 电流闭环而非电压开环：电磁阀线圈电阻随温度漂移明显，同一电压下油温冷热时的电流差异会让阀开度漂移。比例控制必须做电流闭环，让开度跟指令走、不跟温度走。
• 颤振（Dither）信号：在 PWM 电流上叠加低频小幅颤振，让阀芯保持微小运动、克服静摩擦，消除"指令变了阀不动、再加一点突然窜"的死区迟滞。颤振频率与幅度需按具体阀型号标定。

2.2 感性负载的续流与关断

电磁阀是感性负载，关断瞬间线圈能量必须有去处。续流回路的设计是在"关断速度"与"电压应力"之间做权衡：普通续流二极管关断慢但应力小，稳压管钳位关断快但器件应力大——铲刀需要"立刻停"的回路与允许缓释的回路，续流策略可以不同。这类细节正是阀控制器定制开发的价值所在。



三、多路阀控制器的系统设计

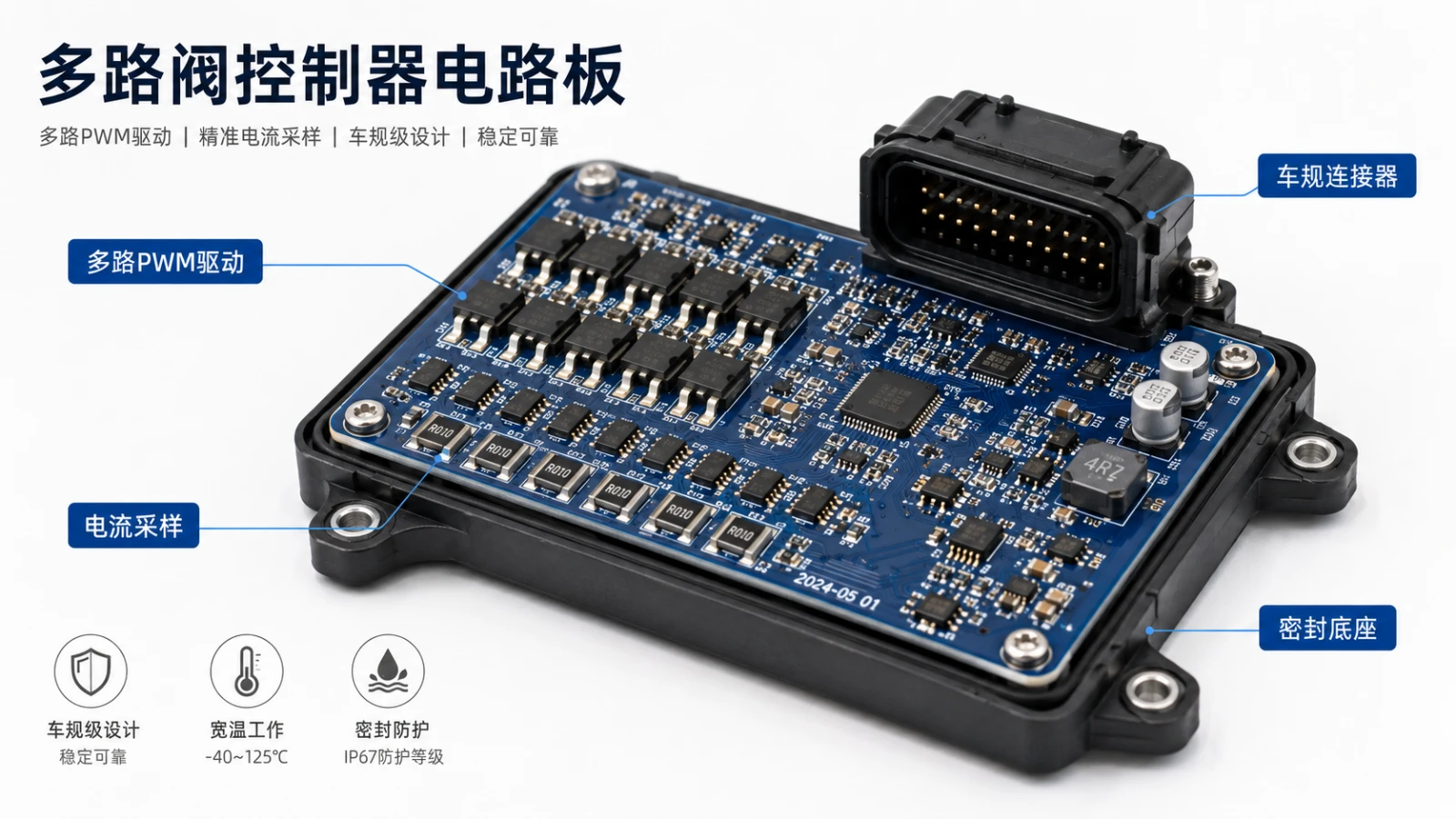

3.1 典型架构

 整车控制器 VCU ──CAN──► 液压电磁阀控制器
                          │  ├─ 开关路 ×N ──► 回路切换阀/锁止阀
                          │  ├─ 比例路 ×M（PWM+电流闭环）──► 比例升降/变速阀
                          │  └─ 诊断：开路/短路/过流/欠压 上报
                          ▼
                      手柄/面板（硬线或 CAN）

阀控制器既可以作为 VCU 的"执行扩展"挂在 CAN 总线上（整车统一逻辑），也可以独立接手柄信号做本地控制（改装场景常见）。与整车协同的架构展开可参考 新能源 VCU 整车控制器 ODM 开发；工程机械电动化的动力侧方案见 油改电挖掘机 100-500kW 整流电源 ODM。

3.2 诊断与安全状态

恶劣环境下线束磨损、接插件进水是常态故障源。每一路驱动都应具备开路/短路/过流诊断与上报；更关键的是失效安全设计——控制器失电或通讯丢失时，阀回路必须回到安全态（一般为关断/锁止），举升的负载不能掉、行走回路不能误动作。安全态的定义要在 ODM 需求阶段与整机厂逐回路确认。

3.3 环境适应性

• 温度：发动机舱/液压油箱附近温度高，北方冬季作业温度低，宽温设计与器件降额按工况选；
• 防护：底盘安装位置面对泥水冲刷，防护等级与密封结构按安装位定义；
• 振动：工程车辆振动谱恶劣，板级加固与连接器锁紧按抗振工艺执行；
• 电源环境：12V/24V 车辆电源的抛负载、反接、欠压工况都要在输入级处理。

四、ODM 定制开发流程

1. 回路清单梳理：逐路确认阀类型（开关/比例）、线圈参数（电压/电阻/额定电流）、动作逻辑与互锁关系；
2. 安全态定义：失电、断通讯、故障三种情形下每一路的安全状态；
3. 接口确定：CAN（接 VCU/手柄）或硬线（模拟/开关量手柄），报文矩阵或信号清单；
4. 样机与装车标定：比例路的电流-开度曲线、颤振参数、斜坡时间逐路标定；
5. 环境验证：温度、振动、防护、电源瞬态按整机要求逐项验证；
6. 小批量产：产测覆盖每路驱动与诊断功能，批次追溯。

五、制造能力

阀控制器是典型的"多路功率驱动 + 车辆环境"产品，批量一致性决定整机厂的装机良率。山西英特丽以 30 条 SMT 产线、32000 ㎡厂房承接控制器类产品制造，通过 IATF16949 汽车质量管理体系认证（另有 ISO9001 / ISO13485），按车规口径执行制程与追溯管理。批量验收口径可参考 PCBA 可靠性测试与 IPC-A-610。



附录：术语速查

• 比例电磁阀：阀芯开度随线圈电流连续变化的电磁阀。
• PWM 电流闭环：以 PWM 调节占空比、以采样电流为反馈的线圈电流控制方式。
• 颤振（Dither）：叠加在控制电流上的低频小幅振动信号，用于克服阀芯静摩擦。
• 续流回路：感性负载关断时为线圈能量提供泄放路径的电路。
• 失效安全（Fail-safe）：故障时系统自动进入预定义安全状态的设计原则。
• 抛负载（Load Dump）：车辆电源系统中断开蓄电池瞬间产生的电压浪涌工况。
