过去一辆车上动辄几十上百个分散的 ECU,各管一摊。随着智能驾驶功能往上走,这种"一个功能一个盒子"的分布式做法在算力、布线、成本上都顶不住了。智驾域控制器(Domain Control Unit,简称 DCU)就是把感知、融合、规划这一类高算力任务,集中到一块或几块大主板上来处理的硬件载体。对做 智驾域控制器PCBA代工 的工厂来说,这意味着要造的不再是简单的小控制板,而是一块层数高、速率快、发热大、还要满足车规功能安全的复杂数字主板。
需求端的拐点很明确。据中汽协口径,城市 NOA(导航辅助驾驶)渗透率 2025 年 1—11 月已达 15.1%,较 2024 年全年提升 5.6 个百分点;同期搭载城市 NOA 的乘用车累计销量 312.9 万辆。L2+ 高阶智驾的渗透率,也预计从 2024 年约 8% 跃升至 2025 年约 15%。端到端大模型规模上车,直接把单板算力需求推到了几百乃至上千 TOPS 的量级。算力越高,主板上的大 BGA 封装越密、走线越快、电流越大、热越集中——这些全都是造板端要硬扛的工程量。
架构也在集中化。采用 HPC(中央计算)+ ZCU(区域控制器)这种新一代电子电气架构的乘用车,2025 年 1—5 月交付量达 77.33 万辆,同比增长 96.53%;行业预计到 2030 年这类 Zonal 架构的渗透率将达到 30% 以上。架构集中化带来的造板含义是:中央计算单元成了算力最密、层数最多的"主脑"主板,而区域控制器则是按车身物理分区布置、对接口密度和宽温可靠性要求很高的板子。两类板的造板侧重点不同,但都绕不开高速、宽温、功能安全这三道门槛。
更进一步是"舱驾一体"。2025 年下半年,全球首个基于单芯片的舱驾一体量产项目首款车型预计上市。把座舱和智驾两套功能塞进一块主板,集成度上去了,但对散热分区、电源域隔离、高速差分布线的难度也跟着上来。换句话说,主板要在更小的面积里塞下更多高速器件,还得把热导出去、把信号守住——这正是造板工艺真正见功夫的地方。

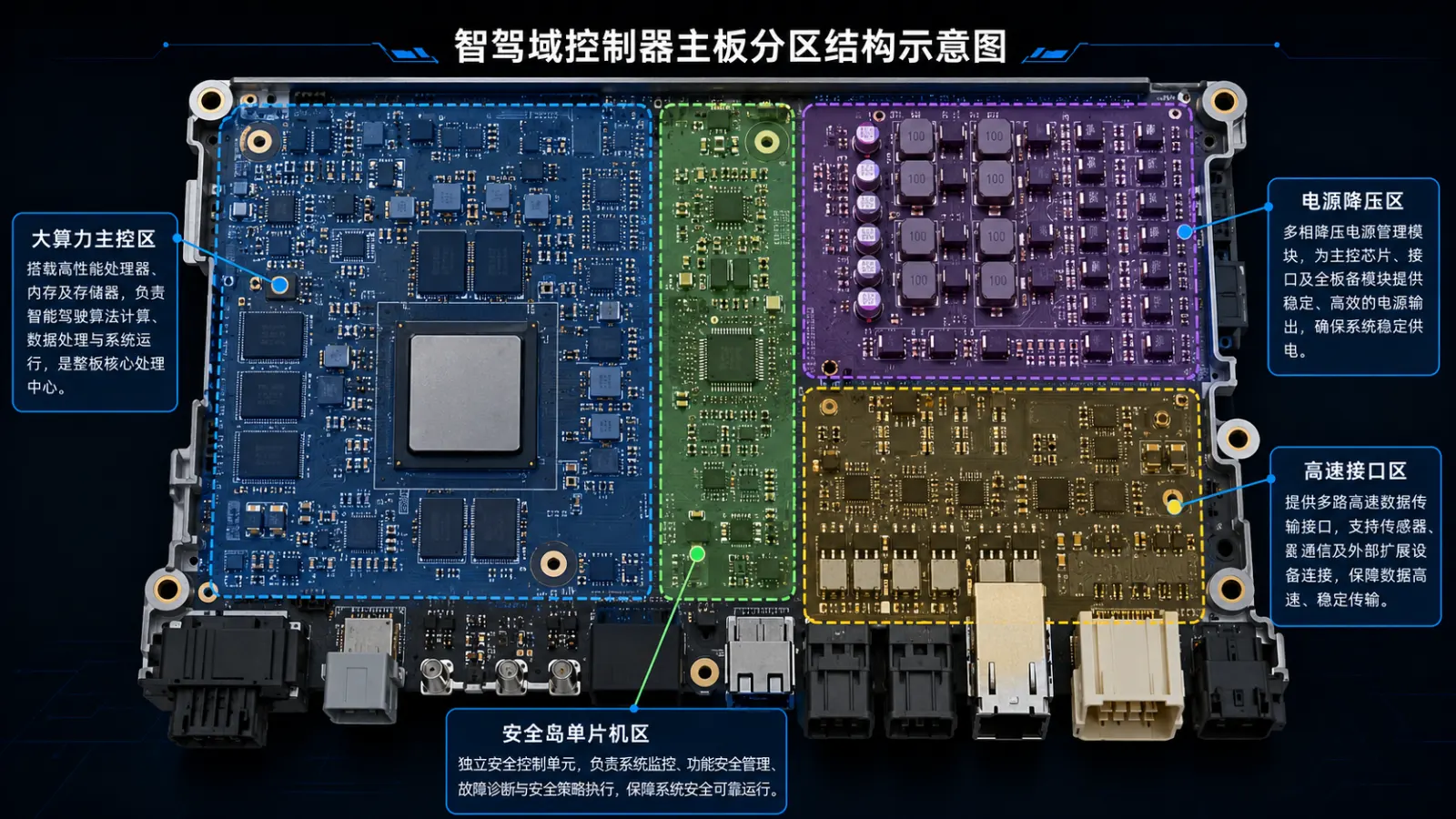

一块高阶智驾域控主板,本质是一套异构系统:负责重算力的 SoC,加上负责功能安全与实时控制的车规 MCU,二者分工配合。理解这套骨架,才能理解为什么这块板这么难造。
主算力一般由一颗或多颗大算力 SoC 承担。以行业常见选型为例,NVIDIA DRIVE Orin 单颗算力 254 TOPS、采用 7nm 制程;新一代 DRIVE Thor 基于 Blackwell 架构,最高可达 2000 FP4 TFLOPS(约 1000 INT8 TOPS),已于 2025 年中量产。需要说明的是,这些芯片型号在此仅作行业常见选型客观陈述,并不代表是某一家工厂的独家方案或客户。SoC 负责感知、融合、规划等重负载,车规 MCU 则负责安全监控、底层实时控制和对外接口仲裁。两者一快一稳,构成异构主板的基本盘。
功能安全是车规域控和消费级算力板最大的分水岭。ASIL-D 是 ISO 26262 里汽车安全完整性的最高等级,对应最严格的安全要求。以行业资料为例,DRIVE Orin 达成了 ISO 26262 ASIL-D 系统性要求、ASIL-B 随机失效管理,芯片内含 4 对 R52 锁步核(Lockstep)作为安全岛;同时国产车规 MCU 也在跟上,芯驰 E3 系列 MCU 获 ISO 26262 ASIL-D 认证,已应用于域控、车身、电驱、ADAS 等场景,累计出货数百万颗、覆盖 40 多款主流车型。所谓"安全岛",就是用锁步核做双份计算互相比对,一旦不一致立刻进入安全状态——这套机制要在主板上落地,对供电隔离、时钟独立、走线分区都有连带要求。
大算力 SoC 是耗电大户,核心电压低、瞬态电流大,主板上往往要做多路大电流 DC/DC 供电,电源平面分割、去耦电容布局、铜厚都要算到位,否则压降和纹波会直接拖垮 SoC 稳定性。时钟方面,高速 SerDes 和以太网对时钟抖动极敏感,低抖动时钟树的走线、隔离、参考平面都要单独规划。这些约束在 DFM(可制造性设计)评审阶段就要前置识别,避免到打样才发现压降不够或时钟串扰。
域控主板对外要接大量摄像头、雷达和其他控制器,接口阵列非常密集。车载 SerDes 正向高速演进,行业已有 12G PAM4 量产、25.6Gbps 的规划,10Gbps 以上正在成为常态;再加上车载以太网、CAN-FD 等多种总线。多路高速差分对要并排走、还要兼顾长度匹配和回流路径,板级布局的腾挪空间被压得很紧,这也是层数往上叠的直接原因之一。
[摄像头/雷达]──GMSL/SerDes──┐
▼
┌─────────────────────────────────┐
│ 大算力 SoC(感知/融合/规划) │──车载以太网──[其他域]
│ 254~1000+ TOPS 级 │
└───────┬─────────────────────────┘
│ 高速互联 + 心跳监控
┌───────▼─────────────────────────┐
│ 车规 MCU 安全岛(Lockstep 锁步) │──CAN-FD──[执行器]
│ ASIL-D 监控 / 实时控制 │
└───────┬─────────────────────────┘
│
[多路大电流 DC/DC 供电 + 低抖动时钟树]
不同算力档位的主板,硬件配置和造板难度差异很大。下表把入门到高阶大致分三档对照(算力区间为行业常见区间,具体以方案选型为准):
| 档位 | 典型 SoC 算力区间 | SoC 数量 | PCB 层数区间 | 散热方案 | 接口规模 |
|---|---|---|---|---|---|
| 入门 L2+ | 百 TOPS 级 | 1 颗 | 8~12 层 | 埋铜 + 散热片 | 中等(数路相机/雷达) |
| 高阶城市 NOA | 数百 TOPS 级 | 1~2 颗 | 12~16 层任意层 HDI | 大面积埋铜 + 主动散热 | 多路高速 SerDes/以太网 |
| 更高阶(含舱驾一体) | 千 TOPS 级 | 2 颗及以上 | 16~20 层任意层 HDI | 埋铜/铜币 + 液冷/风冷协同 | 大规模高速接口阵列 |
高阶智驾域控 PCB 通常为 12~20 层任意层 HDI,支持 10Gbps 以上高速信号(具体层数视 SoC 方案而定,12~20 层为行业常见区间)。这块板能不能造好,信号完整性是头号关卡。

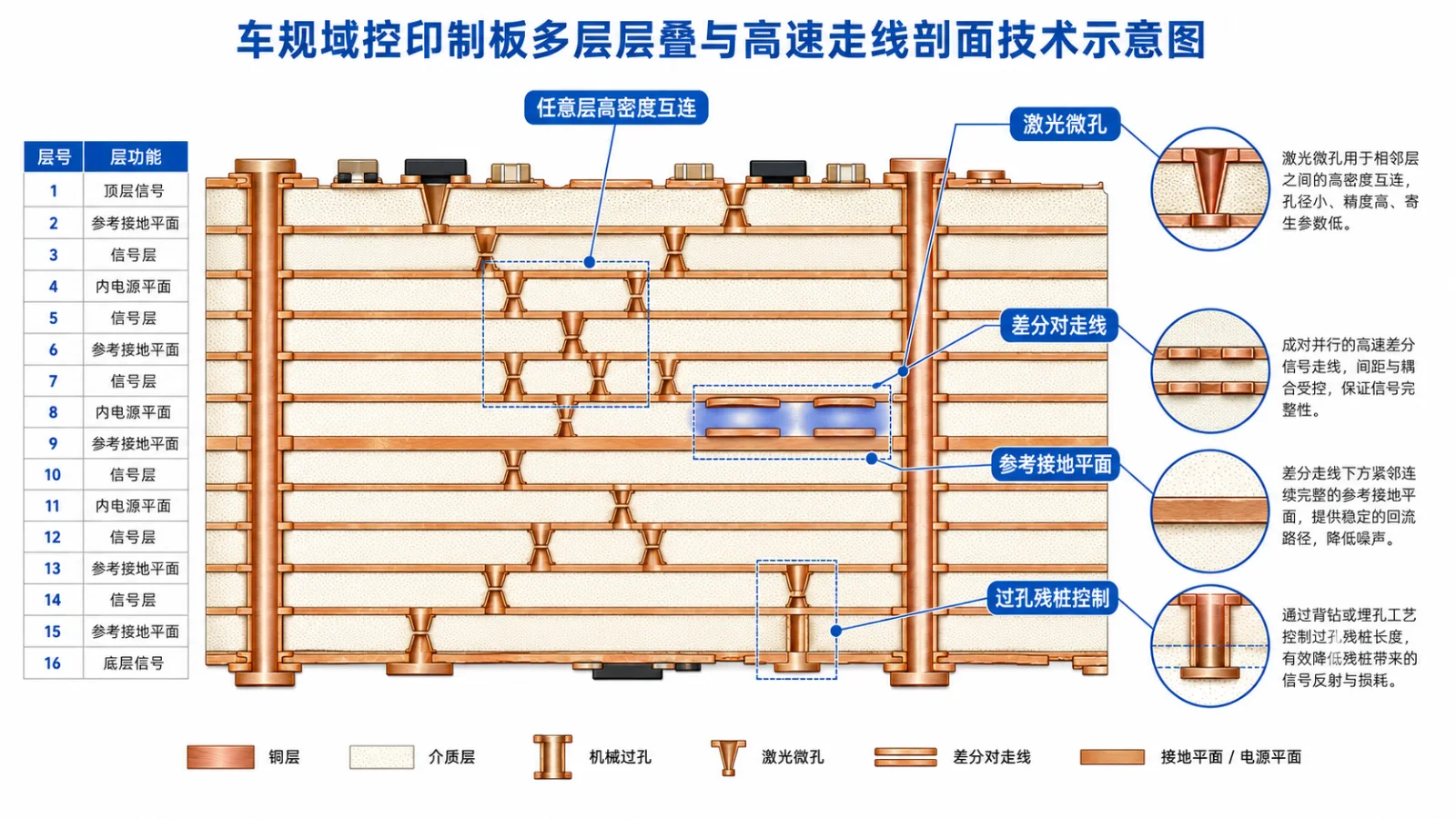

大算力 SoC 多采用 0.4mm 甚至更小 pitch 的大尺寸 BGA 封装,几千个引脚要从封装下面"扇出"到各层。普通通孔板根本扇不开,必须用任意层 HDI(每一层之间都能用激光微孔互连)才能在有限面积里把这么多高速信号引出来,同时把走线做短、把过孔残桩做小。任意层 HDI 是高阶域控主板的工艺底座,不是可选项。
10Gbps 以上的差分信号,对阻抗一致性极敏感。常见差分阻抗目标有 85Ω / 90Ω / 100Ω 几档,整条链路的阻抗公差要控制在很窄的范围内;差分对下方的参考平面必须完整、不能跨分割,否则回流路径断裂会引入串扰和辐射;过孔残桩(stub)会形成谐振,必须通过控深背钻或合理叠层把残桩压到最短。这些都是 SI(信号完整性)仿真和造板工艺要协同保证的细节。
任意层 HDI 的可靠性,落在一连串制造公差上:激光钻孔的孔径与圆度、层与层之间的对位精度、电镀填孔的饱满度、树脂塞孔的密实度——任何一个环节失稳,都会让阻抗漂移、孔壁开裂或信号衰减。所以高阶域控板对 PCB 厂的工艺窗口要求很高,造板端和设计端要在叠层阶段就把这些公差讲清楚。
速率上去后,普通 FR-4 的介质损耗会把高速信号吃掉,必须选用低损耗(低 Df)基材;同时车规要求 -40℃ ~ 125℃ 宽温工作并通过温循验证,基材的玻璃化转变温度(Tg)也要够高,才能在反复冷热循环里保持尺寸稳定、不分层。材料一变,回流焊温曲线和钻孔参数也要跟着调,这是造板端必须统筹的一环。下表汇总车规 PCB 造板的关键工艺参数维度:
| 工艺参数 | 高阶域控主板典型方向 | 说明 |
|---|---|---|
| 层数 | 12~20 层任意层 HDI | 视 SoC 与接口规模 |
| 最小线宽/线距 | 细线高密度 | 满足大 BGA 扇出 |
| 最小激光孔径 | 微米级激光微孔 | 任意层互连基础 |
| 阻抗公差 | 窄公差(85/90/100Ω 等档) | 保高速差分一致性 |
| 层间对位精度 | 高精度对位 | 多层叠加累积误差控制 |
| 基材 Tg / 损耗等级 | 高 Tg + 低 Df | 应对宽温与高速 |
| 表面处理 | ENIG / ENEPIG | 细间距焊接可靠性 |

板子做出来只是开始,把上千个高速器件稳稳焊上去、再扛住车上的高温震动,是 智驾域控制器PCBA代工 的另一半功夫。这部分是英特丽作为 SMT 与 EMS 工厂的主场。
车规要求无铅工艺,回流焊温曲线要按基材和器件耐温窗口精细调试,既要保证焊点充分润湿,又不能把高 Tg 板材或敏感器件烤伤。大尺寸 BGA 在温循和振动下,焊球容易因应力开裂,常用底部填充(underfill)来加固焊点、分散应力,提升机械可靠性。温曲线和填充工艺要针对每个料号单独验证。
千 TOPS 级 SoC 发热集中,主板常用大面积埋铜或嵌铜币(coin)把热从芯片底部快速导出。但埋铜区域热容大,回流时这块区域升温慢,容易和周边小焊点的热需求打架。所以贴装顺序、钢网开窗、温区设置都要做工艺协同,保证埋铜区和细间距区的焊点同时达标,这是高发热数字主板特有的工艺挑战。
大 BGA 的焊球藏在封装底下,肉眼和普通光学都看不到,必须用 X-Ray 检测焊点的空洞率、连锡和对位。配合 SPI(锡膏检测)卡住印刷环节、AOI(自动光学检测)卡住贴装环节,形成印刷—贴装—焊接全流程闭环管控。焊点判据按 IPC-A-610 Class 3(最严苛的高可靠级别)执行。具体怎么读 X-Ray 图像、怎么返修,可参考我们的BGA焊接X-Ray检测与返修这篇专文。

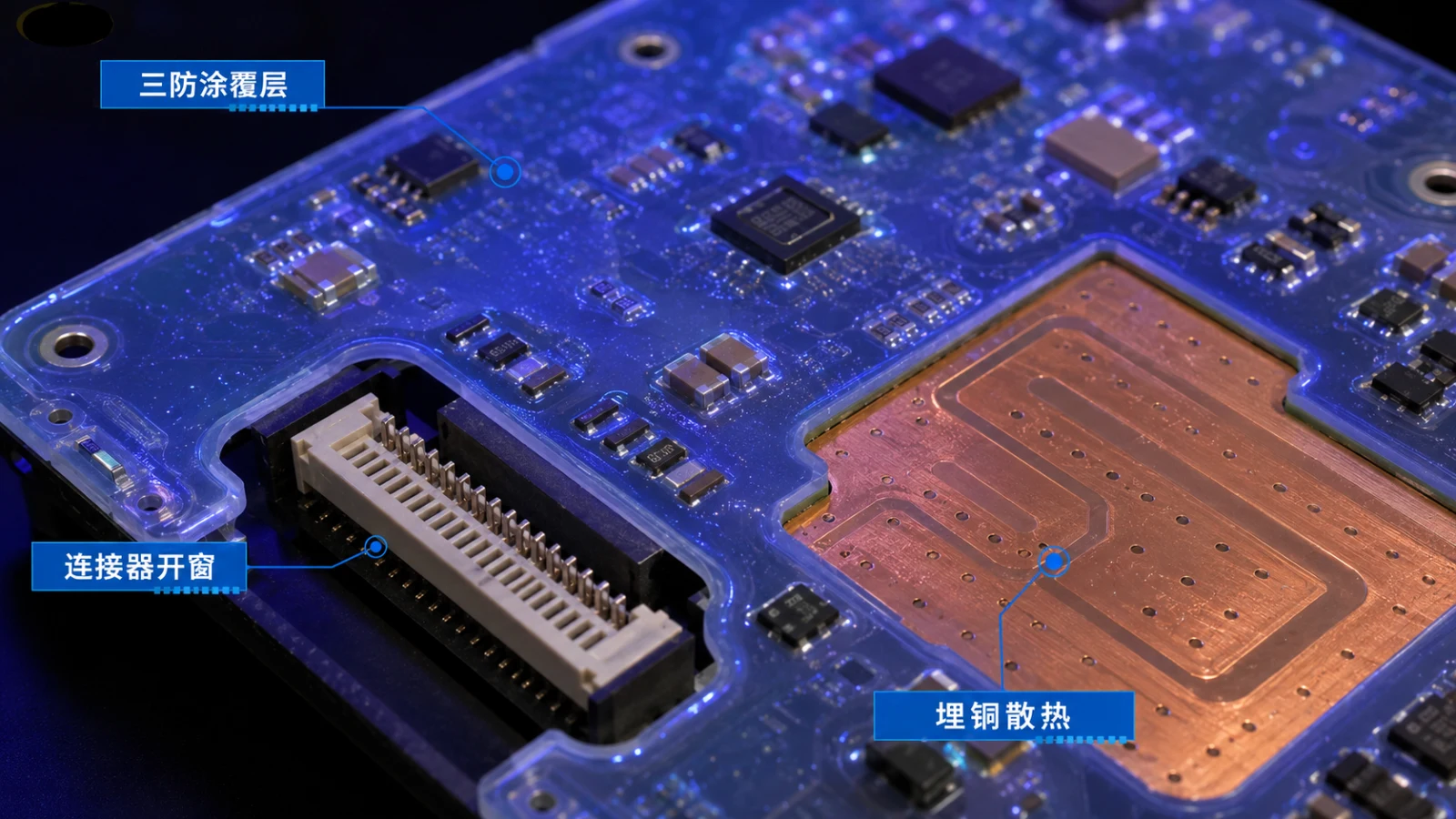

车上湿热、盐雾、振动环境严苛,主板要做三防涂覆来防潮防腐。相关标准为 IPC-CC-830(涂料性能合格)配合 IPC-A-610 Class 3(涂覆覆盖与目检),典型膜厚约 25~250µm(随涂料类型与工艺而定)。常见涂料类型有丙烯酸、聚氨酯、有机硅、Parylene 等,各有耐温与返修特性差异。三防要做到该覆盖的全覆盖、该开窗的(如连接器、散热面)准确开窗,膜厚均匀可控。
造板的最后一关是可靠性验证:用 -40~125℃ 温度循环考验焊点和层间的热应力承受力,用振动测试模拟整车路况下的机械应力,必要时用 HALT(高加速寿命试验)快速暴露薄弱环节。这套验证要在打样和小批阶段排好,发现问题回头改设计或改工艺,而不是等量产后再返工。系统化的可靠性方法,可参考PCBA可靠性测试与IPC-A-610。下表把三类验收要点汇总成对照:
| 验收维度 | 关键要点 | 判据/标准 |
|---|---|---|
| 回流焊 | 温曲线匹配基材与器件、焊点充分润湿 | 无铅工艺窗口验证 |
| BGA X-Ray | 空洞率、连锡、对位 | IPC-A-610 Class 3 |
| 三防涂覆 | 丙烯酸/聚氨酯/有机硅/Parylene,膜厚均匀 | IPC-CC-830 + 约 25~250µm |
| 温循/振动 | 热应力与机械应力承受 | -40~125℃ 温循 + 振动验证 |

车规件最讲究的是"过程可控、问题可追"。一块域控主板不是焊好就行,背后要有一整套质量与可追溯体系撑着。
车规元器件按 AEC-Q100(IC)/ AEC-Q200(被动件)标准选型,工作温区覆盖 -40~125℃;质量体系走 IATF16949。代工厂要在来料环节就卡住器件的车规认证、批次和真伪,建立合格供应商和料号台账。山西英特丽通过 IATF16949(汽车电子)认证,正是按这套体系做来料与过程管控。
每块单板或每个批次都要能追溯——通过条码 / SN 把这块板用了哪批料、走了哪条线、什么参数焊的全部记录下来,一旦出问题能快速定位召回范围。量产前用 FAI(首件检验)确认工艺一致,按 PPAP(生产件批准程序)的思路把过程能力和文件备齐,让客户在量产前就建立信心。
很多返工都源于设计阶段没和工厂对齐。把 DFM(可制造性)和 DFA(可装配性)评审前置,在投板前就把叠层是否可造、塞孔工艺是否匹配、热设计是否够、阻抗是否做得出来这些问题谈清楚,能大幅减少换层、补塞孔、改散热这类高成本返工。这对追求量产稳定的车规项目尤其关键。

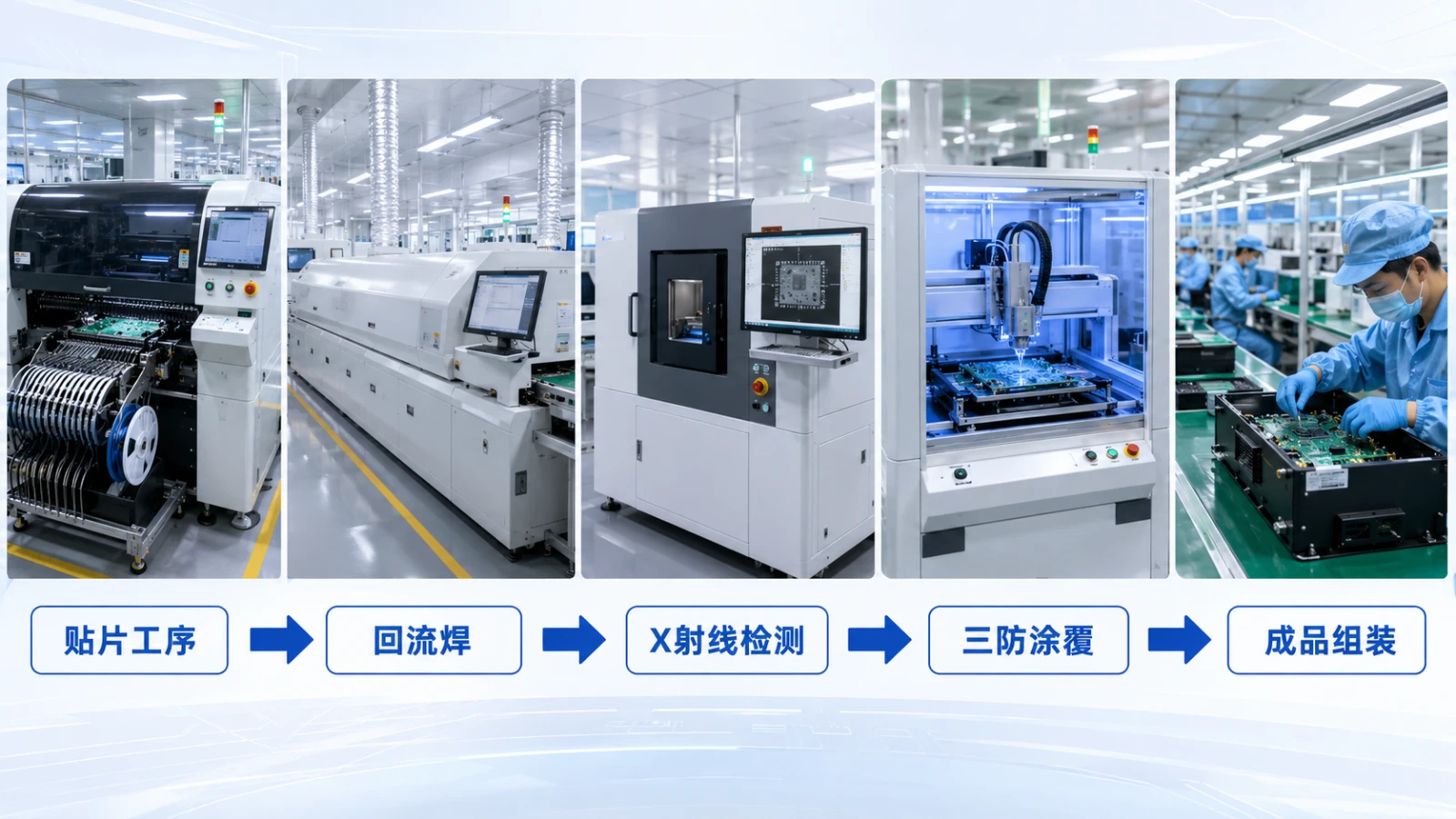

山西英特丽具备 30 条 SMT 产线、32000 ㎡ 厂房,通过 IATF16949、ISO9001、ISO13485 体系认证,业务覆盖 PCBA 制造、SMT 贴片加工、EMS 电子制造服务、成品组装(Box-build)与国产信创。围绕智驾域控主板这类大算力数字板,可承接从打样、车规级 SMT 贴装、X-Ray 与三防可靠性工艺,到 Box-build 成品组装的全流程代工,并按 IATF16949 体系做可追溯管理。此外,集团子公司 TNC 在 7~480kW 充电桩等大功率方向有积累,对 SiC / 大功率功率板有相关工艺经验,可作为新能源功率板方向的差异化背书(与域控数字主板属不同板型)。同属新能源能源板方向的代工经验,可延伸参考充电桩DC-DC模块PCBA代工。

最后给采购和硬件工程师一份实操向的清单,帮你评估一家代工厂能不能接住智驾域控主板这种活。
本系列后续文章将从方案与场景层面继续展开,包括行泊一体智能驾驶方案与AI服务器主板PCBA代工,与本文的域控主板造板视角错开、互为相关阅读。
如有智驾域控主板或其他车规 PCBA 项目需求,欢迎联系山西英特丽进行技术评估与方案沟通。
