摘要:电子价签的显示不良,十有八九不是屏坏了,而是驱动电压不对、波形版本不匹配,或者那根 FPC 排线没插到位。这篇讲电子纸模组怎么被驱动起来:升压电路要产生哪几路电压、波形和温度补偿的关系、ZIF 连接器的压合怎么做才可重复,以及花屏、残影、缺行这些典型不良怎么按现象反推原因。面向硬件工程师与工艺工程师。山西英特丽为英特丽集团旗下晋城厂,30 条高速 SMT 产线、32000 ㎡。

一、电子纸为什么断电还有画面

电子纸(EPD)的主流技术是电泳显示:带电的显色粒子悬浮在液体中,加上电场后粒子迁移到观察面一侧,撤掉电场,粒子就停在那里不动了。这就是双稳态——画面成型后不需要持续供电,只有刷新时才耗电。它还是反射式显示,不带背光,靠环境光成像,所以在明亮的卖场里看得清楚,在昏暗处则需要外部光源。

这两个特性正好对上 ESL 的需求:一天可能只改一次价,其余时间画面就那么挂着,一颗纽扣电池要撑很久。代价是刷新慢——双色屏的刷新是秒级,颜色越多越慢。E Ink 元太科技的 Spectra 6 支持黑、白、红、黄、蓝、绿六种原色、色彩数超过 6 万种、分辨率约 200 PPI,画面表现好了,单次刷新的时间和耗电也相应上去。

电子纸原理与双稳态、反射式特性参考电子纸产业联盟与公开技术资料;Spectra 6 参数引自 E Ink 元太科技官网产品页。具体模组的电气与光学参数以模组厂规格书为准。

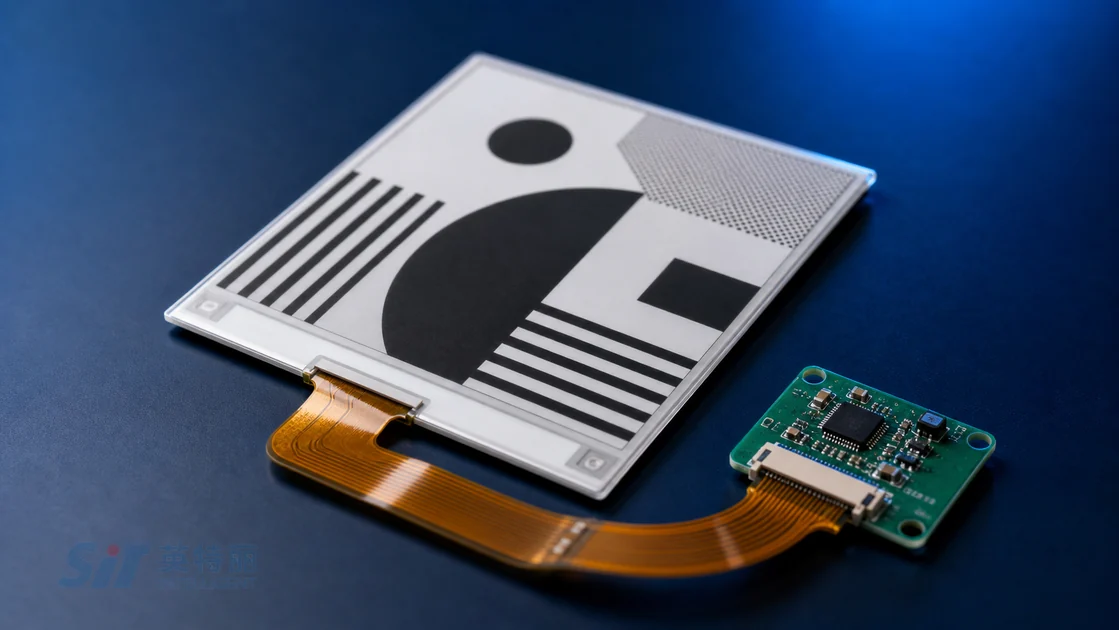

二、一块电子纸模组由谁做什么

电子纸模组(模组厂完成)
├─ TFT 背板:一格一格的像素开关
├─ 电泳膜层:装着显色粒子的微胶囊层
├─ 保护层 / 前光(可选)
├─ 驱动 IC:多以 COG 方式邦定在玻璃上
└─ FPC 排线:引出到外部

主板侧(我们承接的部分)
├─ 升压电路:产生驱动所需的多路正负电压
├─ 时序控制:MCU 通过 SPI 下发数据与命令
├─ 波形(LUT)存储与温度补偿
└─ ZIF 连接器:把模组的 FPC 接进来
边界说明:电子纸模组本身的制造、驱动 IC 的 COG 邦定属于模组厂的工序,我们不做。山西英特丽承接的是驱动主板的 PCBA 制造,以及模组与主板的连接组装、显示刷新验证、整机组装与包装。模组通常由方案商与模组厂锁定型号后客供或指定采购。

三、驱动板:三件事决定画面质量

3.1 升压:电子纸要的不是 3V

纽扣电池给的是 3V 左右,但驱动电泳粒子需要正负十几伏到二十几伏的多路电压(栅极高低压、源极高低压,以及公共电极电压)。这些电压由板上的升压电路产生,具体数值由模组规格书规定。

制造端要盯的是升压电路的一致性:电感与电容的来料差异、开关管的参数分散、布局带来的纹波差别,都会让不同板子的实际输出略有不同。表现出来就是同一批价签有的画面偏灰、有的对比度差一点。所以升压输出应当纳入产线测试项,而不是只做显示目检。

3.2 公共电极电压:对比度的旋钮

公共电极电压(常写作 VCOM)偏离推荐值时,画面会发灰、对比度下降,或者残影加重。有些模组会给出配套的推荐值,有些需要在产线上按模组个体校准并写进存储。要不要做校准、怎么做,取决于模组厂的要求,这一项要在工艺评审时确认清楚,因为它直接影响产线节拍。

3.3 波形与温度补偿

电子纸的刷新不是"通电就变",而是按一段预先设计好的电压时序(波形,业内常称 LUT)把粒子推到位。波形和模组是绑定的:换模组型号、甚至同型号换批次,波形版本都可能要跟着换。这就是为什么电子纸模组不能随便替代料。

温度是另一个变量。粒子在液体里的迁移速度随温度变化,低温时变慢。所以驱动固件要根据温度选择对应的波形分支——温度信息可能来自板载温度传感器,也可能来自模组内置的温感。冷柜和生鲜场景,温度补偿做没做、做得对不对,直接决定现场表现。

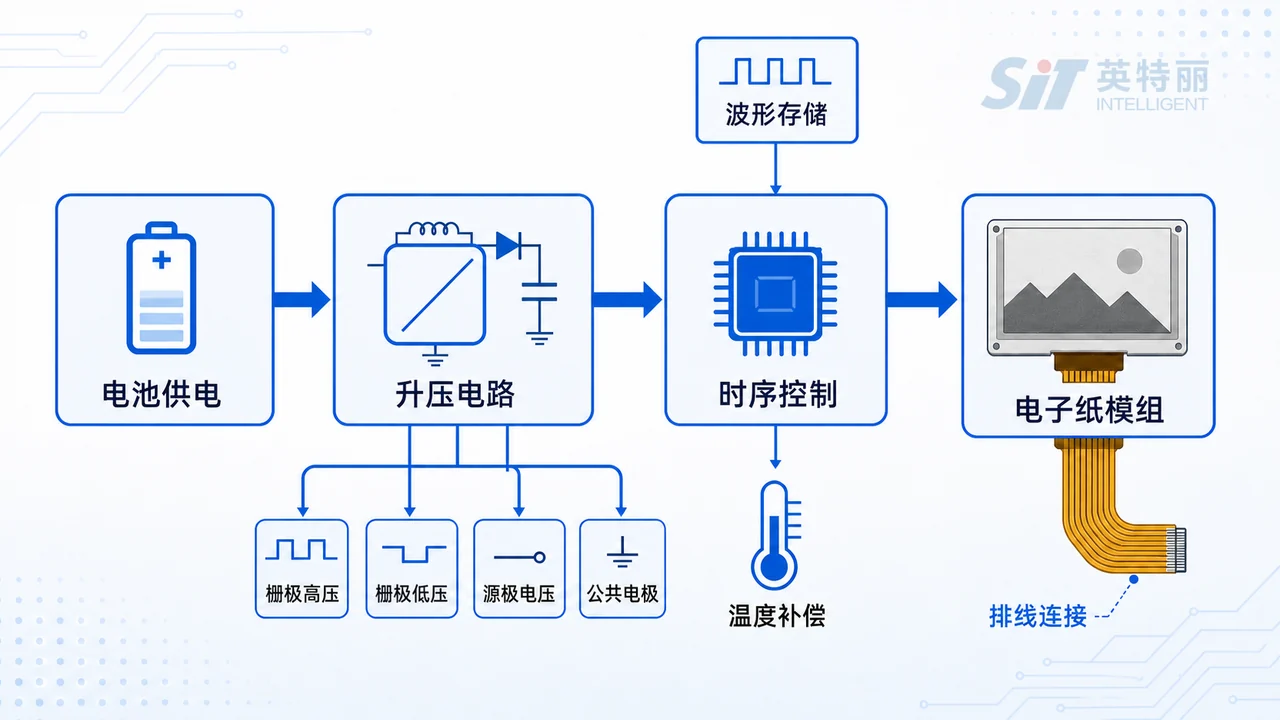

电子纸驱动板信号链-升压多路电压时序控制波形存储与温度补偿到模组排线
驱动板的三件事:把 3V 升到驱动所需的多路电压、按波形下发时序、按温度选择波形分支。

四、FPC 连接:ESL 返修率的主要来源之一

4.1 为什么这道工序这么容易出问题

模组通过一根柔性排线(FPC)接到主板的 ZIF 连接器上。这道工序的特点是:做得不到位,当场也可能测得过——插入深度差一点点,接触仍然导通,显示正常,但经过运输振动、上架按压之后就接触不良了。等到门店里整批不刷新,已经追不回来了。

4.2 工艺上要规定死的六件事

  1. 插入深度的确认方式:FPC 上通常有标识线,要规定"插到哪里算到位"以及怎么目视确认。
  2. 翻盖压合动作:ZIF 连接器的压盖要压到位并有明确的手感或工装限位,不能靠手感自由发挥。
  3. 是否加固定胶:加不加、加在哪、用什么胶、固化条件,都要写进工艺文件。
  4. FPC 折弯半径:排线要折弯走线时,折弯半径过小会伤到线路,且反复折弯会疲劳断裂。
  5. 静电防护:电子纸模组和驱动 IC 对静电敏感,工位接地、手环、离子风机、包装材料一套都要有。
  6. 装配后做一次刷新确认:这是最有效的兜底动作——连接完成后立刻刷一次标准图案,能捕捉大部分连接问题。

4.3 返工的边界

ZIF 连接器和 FPC 都有插拔次数限制,反复插拔会让接触可靠性下降。工艺上应当规定允许的返工次数上限,超过就报废或降级处理,并在记录里体现。把返工次数留成一笔糊涂账,最后就是现场的随机故障。

五、显示不良图谱:按现象反推原因

现象常见原因先查什么
整屏不刷新 / 白屏FPC 未插到位、升压电路无输出、模组供电缺失先测升压各路输出,再查连接器压合
缺行 / 缺列FPC 局部接触不良、排线折伤、驱动 IC 邦定问题轻压排线看是否变化;分清是主板侧还是模组侧
画面发灰、对比度差公共电极电压偏离、升压不足、波形版本不匹配核对波形版本与模组批次,测升压输出
残影明显波形与温度不匹配、低温环境、刷新方式选择不当确认当前温度对应的波形分支是否正确
低温下刷新变慢或拒刷超出模组工作温度窗口、温度补偿缺失确认模组规格书的温度范围与温感读数
花屏 / 随机异常SPI 时序问题、电源纹波、静电损伤看时序与电源纹波,回溯静电防护环节
刷到一半黑屏重启刷新脉冲把电池电压拽到欠压门限查储能电容与电池内阻,见功耗设计篇

最后一项和电源设计强相关,展开见电子价签低功耗设计与电池续航:功耗预算怎么算、产线怎么测

六、产线检验:怎么判、判到什么程度

6.1 标准图案要设计好

刷新验证用的标准图案不能随便找一张图。它至少要包含:全黑与全白区块(看均匀性和残影)、细线与文字(看清晰度与缺行)、各颜色色块(三色或全彩屏用)、边框(看边缘发白)。图案设计好了,目检效率和一致性会明显提升。

6.2 判定标准要量化并对齐

"有点残影算不算不良"这种争议,必须在量产前用样品对齐。常见做法是做一套限度样品(合格、临界、不合格各一),双方签样,产线按限度样品判。口头描述的标准在几十万只的量级上一定会走样。

6.3 检验顺序的安排

SMT 贴装 → 主板功能与升压测试 → 模组连接 → 显示刷新验证
  → 电池装配 → 写码与整机测试 → 外壳组装 → 老化/抽检 → 分箱

把显示刷新验证紧跟在模组连接之后,是为了在最早的时点抓住连接不良,这时候返工代价最小——外壳还没扣上,电池还没装。等到整机组装完再发现,拆装成本和二次损伤风险都上去了。完整的量产工序拆解见电子价签 ESL PCBA 代工:百万级批量制造的六个坑

6.4 温度相关项目怎么验

产线全检做常温刷新验证即可;低温表现应当在样机阶段用目标场景条件确认,把结论写进产品规范,量产阶段按抽检执行。要求整条产线做低温测试既不现实也没必要——前提是样机阶段真的测过

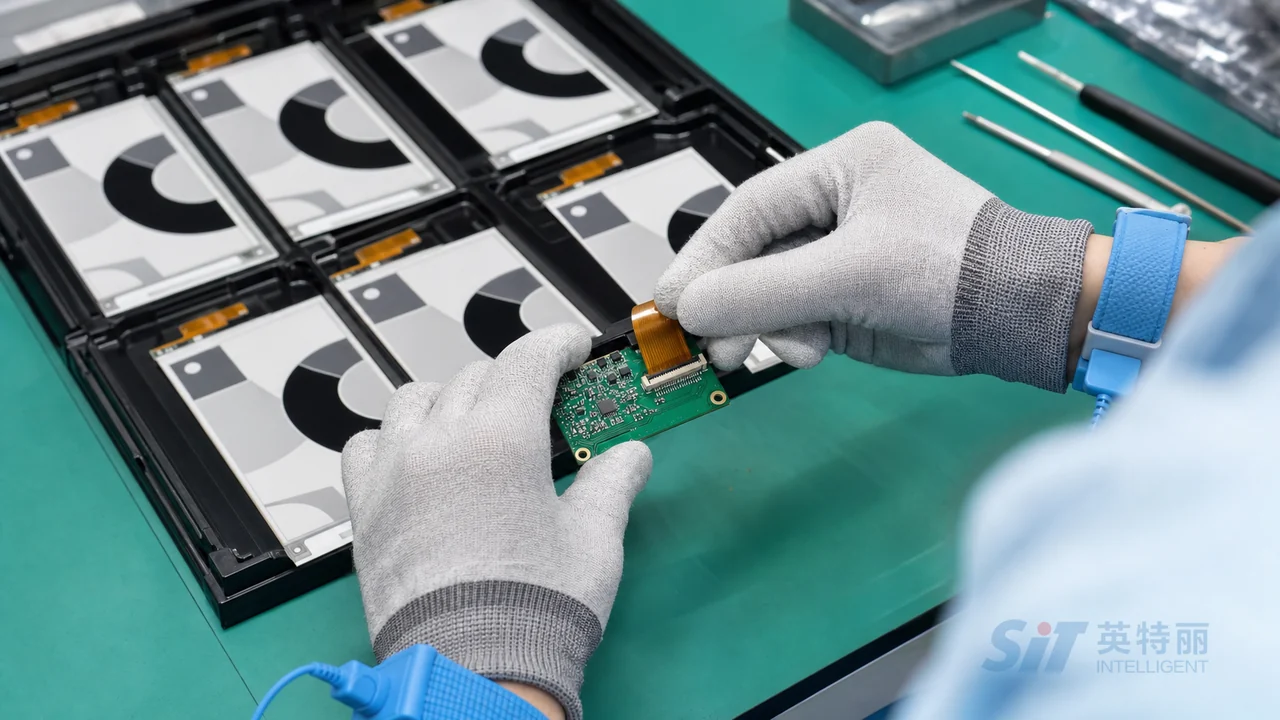

电子纸模组组装工位-ZIF连接器压合静电防护与标准图案刷新验证
模组连接之后立刻刷标准图案,是抓 FPC 连接不良最有效的一道关口。

七、常见问题

7.1 电子纸模组能不能找替代料?

不建议随意替代。波形与模组绑定,换型号意味着驱动固件要重新验证,光学表现也可能有差异。确实需要引入第二供应商时,要按新料导入的流程走完样机验证、波形适配和批次对比。

7.2 局部刷新和全刷新怎么选?

局部刷新快、省电,但连续多次局部刷新后容易累积残影,通常要定期插入一次全刷新来清理。ESL 的改价场景多数用全刷新,价格数字变化大、残影影响可读性。具体策略由固件实现,工艺侧要保证测试图案覆盖两种模式。

7.3 全彩屏的产线检验要额外做什么?

要增加色彩相关的判定:各色块是否到位、有没有串色、边界是否清晰。刷新时间更长,节拍也要重新算——这一点在报价和产能测算时就要考虑进去。

7.4 装配好之后还能改波形吗?

波形通常存在主板侧,可以通过固件更新调整;但如果模组批次变了需要换波形,最好在生产阶段就按批次匹配,而不是等出货后靠 OTA 补救——现场升级的覆盖率永远不是百分之百。

7.5 静电到底有多敏感?

电子纸模组与驱动 IC 属于静电敏感器件,装配、周转、包装全程都要有防护。实际项目里因静电导致的失效常常是"当时没事、过一阵子坏",很难事后归因,所以防护要按流程做实,而不是出问题了再查。

附录:术语、参考资料与站内延伸阅读

术语白话解释
EPD电子纸显示器,靠带电粒子迁移成像
双稳态画面成型后不耗电,只有刷新时才用电
COG驱动 IC 直接邦定在玻璃基板上的封装方式
FPC柔性电路板,这里指模组引出的那根软排线
ZIF 连接器零插拔力连接器,插入后翻盖压紧
波形 / LUT驱动电子纸刷新的电压时序表,与模组绑定
VCOM公共电极电压,影响对比度和残影
残影刷新后上一幅画面留下的浅影

参考资料

  • E Ink 元太科技官网:Spectra 6 彩色电子纸产品规格
  • 电子纸产业联盟公开技术资料:电泳显示原理、双稳态与反射式特性
  • 元器件温度等级公开资料(商业级 0—70℃ / 工业级 -40—85℃)
  • 各电子纸模组厂规格书(驱动电压、波形版本与温度范围以规格书为准)
