一、先看清楚这个赛道的形状

行业研究口径显示，2025 年全球电子价签市场规模约 197 亿元人民币，出货量按不同机构统计在 3.7 亿至 5.0 亿片之间；到 2030 年市场规模有望达到约 378 亿元，期间复合增长率约 13.9%。区域上欧洲市场成熟、约占 38%，亚太（中国主导）增速较快，复合增长率口径约 26.5%。国内商超的 ESL 渗透率目前约 35%，意味着存量门店改造还有相当大的空间。

格局这一侧要看明白：2023 年的公开口径中，VusionGroup（原 SES-imagotag）约 31%、汉朔约 28%、SoluM 约 22%、Pricer 约 10%，四家合计约 91%。品牌位置已经很拥挤。真正在扩张的是产业链的另外两头——上游的电子纸模组与射频芯片，以及中游的制造与总装产能。

1.1 为什么现在讨论硬件选型比两年前重要

过去 ESL 的成本大头是电子纸模组，硬件方案怎么定影响有限，屏价一降什么都好谈。现在的变化是：行业预测认为主流尺寸的电子纸模组成本正以每年 15%—20% 的幅度下探。屏一便宜，成本重心就转移到制造环节——节拍、良率、写码效率、总装工时。这些恰恰是硬件选型阶段就已经决定的事情。

另一件正在发生的事是通信制式换代。蓝牙 5.4 引入的 PAwR（带响应的周期性广播）与配套的 ESL Profile，让一个接入点最多可以管理 32,640 只标签，且不需要建立连接。这意味着过去各家自建私有 2.4GHz 协议的做法开始有了标准化替代路径，硬件方案面临一次重选。

市场与格局数据参考环洋市场咨询、LP Information 等公开行业研究报告，以及中国日报网、每经网对行业格局的报道；蓝牙 5.4 相关技术参数参考 Bluetooth SIG 规范与 Nordic Semiconductor 官方技术文档。不同机构统计口径差异较大，项目决策请以最新一手数据为准。

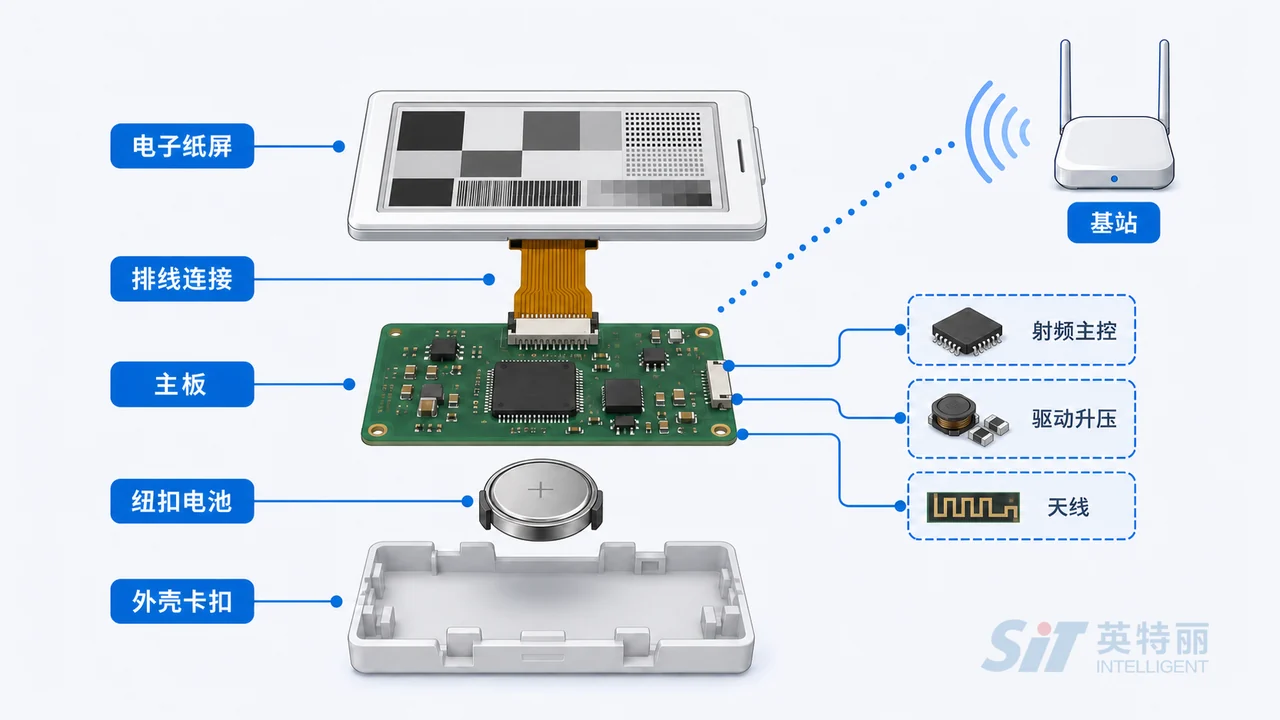

二、拆开一只电子价签：五个部件，五种门槛

┌─────────────── ESL 标签整机 ───────────────┐
│  电子纸显示模组 (EPD)                       │
│      │ FPC 排线 / ZIF 连接器                │
│  主板 PCBA                                  │
│      ├ 射频 SoC / 低功耗 MCU  ← 无线 + 主控 │
│      ├ EPD 驱动与升压电路     ← 产生驱动波形 │
│      ├ 电源管理 + 去耦储能    ← 应对脉冲电流 │
│      └ 天线（板载或外置）                    │
│  纽扣电池 + 电池座 + 绝缘片                  │
│  外壳 / 卡扣 / 导轨夹具                      │
└─────────────────────────────────────────────┘
          ▲ 无线
     基站 AP（2.4G 私有 / BLE / 433M / Sub-1G）
          ▲ 以太网 / Wi-Fi
     门店服务器 → 总部系统

2.1 电子纸模组：先定颜色，再定尺寸

ESL 常见的尺寸序列是 1.54"、2.13"、2.9"、4.2"、7.5" 这几档，颜色上分黑白双色、黑白红/黑白黄三色，以及全彩。全彩这一路近两年推进较快，E Ink 元太科技的 Spectra 6 支持黑、白、红、黄、蓝、绿六种原色，色彩数超过 6 万种、分辨率约 200 PPI，已有 7.3 吋、13.3 吋等规格，主要落在客单价较高的商超、生鲜连锁和促销位。

选型时容易被忽略的是：颜色数直接决定刷新时间和单次刷新耗电。三色屏的刷新时间明显长于双色，全彩更长。如果产品定位是需要频繁改价的生鲜区，颜色越多，电池预算的压力越大。这一步定错，后面靠软件优化很难救回来。

2.2 射频与主控：先定协议，再定芯片

ESL 在用的无线制式有好几路：私有 2.4GHz 协议、433MHz、蓝牙低功耗（BLE）、LoRa、Zigbee、Wi-Fi，2022 年之后也有方案支持 NB-IoT。主流仍是私有 2.4GHz 与 BLE 两条路。芯片侧常见的有 TI CC2640R2F / CC1310、Nordic nRF52832 / nRF52810、Silicon Labs EFR32BG22 / FG22、泰凌 TLSR835x，以及 OM6626、PHY6222 等国产低功耗 SoC。协议与芯片怎么配，我们在蓝牙电子价签主板方案：BLE 5.4 PAwR 换代与 SoC 选型里单独展开。

2.3 电源：不要只看平均电流

ESL 的电流曲线是极端的两段式：绝大部分时间在休眠（纳安到微安量级），刷新和射频收发时出现毫安级脉冲。纽扣电池的内阻较大，脉冲电流会把电池电压拽下去，触发欠压复位。所以电源设计的重点不是"省电"，是把脉冲扛住——储能电容取值、去耦布局、升压时序，都要按脉冲工况算。这部分的具体做法见电子价签低功耗设计与电池续航：功耗预算怎么算、产线怎么测。

三、选型六问：把方案钉死在一张表上

下面这六个问题，建议在项目启动会上逐条填空。填不出来的项，就是后面最可能出问题的项。

3.1 第一问：用在哪种货架、哪种温区？

温度这一项要单独强调。普通元器件的商业级温度范围是 0—70℃，工业级是 -40—85℃；电子纸模组也有各自的工作温度窗口，超出窗口时刷新会变慢、残影加重甚至拒绝刷新。冷冻场景不能想当然，必须拿目标温度下的样机实测数据说话。

3.2 第二问：改价频次是多少？

这是电池预算的输入变量。一天刷一次和一小时刷一次，功耗差出一个数量级。行业里常见的做法是按"日均刷新次数 + 日均无线唤醒次数"两条线分别估算，再叠加静态休眠电流。把这个数字写进需求文档，比事后争论"为什么电池不耐用"有效得多。

3.3 第三问：一个门店部署多少只、几个基站？

基站的覆盖半径与容量决定了部署成本。行业方案的公开口径中，私有协议基站的覆盖半径大致在 30—40 米，单基站可容纳的标签数量在 1000—5000 只之间，中小门店常做"一店一基站"。蓝牙 ESL Profile 路线下，单个接入点在协议层面最多可寻址 32,640 只标签，实际容量还要看刷新时延要求。基站这一半硬件的设计与制造，见电子价签基站（AP）主板 PCBA 代工。

3.4 第四问：ID 怎么分配、什么时候写？

写码规则是 ESL 项目里最容易被拖到最后才想的事，但它决定了产线怎么排。要在选型阶段就明确：ID 或 MAC 的分配规则、是否按门店预分配、写码在哪个工序完成、能否回读校验、箱单如何生成。经验做法是把写码尽量往后放，放在成品测试阶段完成，这样半成品可以通用，不会因为提前写死 ID 造成库存呆滞。

3.5 第五问：外壳和上架方式定了吗？

ESL 的结构件看起来简单，但卡扣咬合力、导轨适配、防拆设计会直接影响现场装拆效率和损耗率。结构件通常由品牌方或指定供应商提供，制造端负责的是组装到位率与装配后的功能确认——包括卡扣咬合、按压不影响显示、跌落抽检。

3.6 第六问：卖到哪里？

国内销售涉及无线电发射设备的型号核准（SRRC），出口欧盟要过 CE-RED，出口美国要过 FCC，含电池产品还有运输与电池法规要求。这些在选型阶段就要确认，因为射频参数与认证强绑定，改方案就要重测。完整的出海合规清单见电子价签出口代工：CE-RED、FCC 与物料合规怎么配合。

四、钱花在哪里：ESL 的成本结构怎么看

具体价格随行情波动，这里只讲结构和判断方法。ESL 的成本大致分四块：

模组降价的直接后果是：制造与总装那一块在总成本里的占比上升了。这也是为什么这两年 ESL 项目的采购越来越关注代工厂的节拍与直通率，而不只是比板子的加工费。同样一只价签，测试环节多花 3 秒，一百万只就是接近 900 小时的产能差。

4.1 一个常见的成本误判

把配置做得太散。屏幕尺寸、颜色、通信制式、是否带 NFC、是否带指示灯，几个维度交叉一乘，配置号很快就到几十个。每个配置都要独立的 BOM、固件、写码规则、外壳、包装和标签模板，换线成本会吃掉物料上省下来的钱。建议在立项时就砍配置：把八成销量集中到三五个主力配置上，长尾配置单独排产。

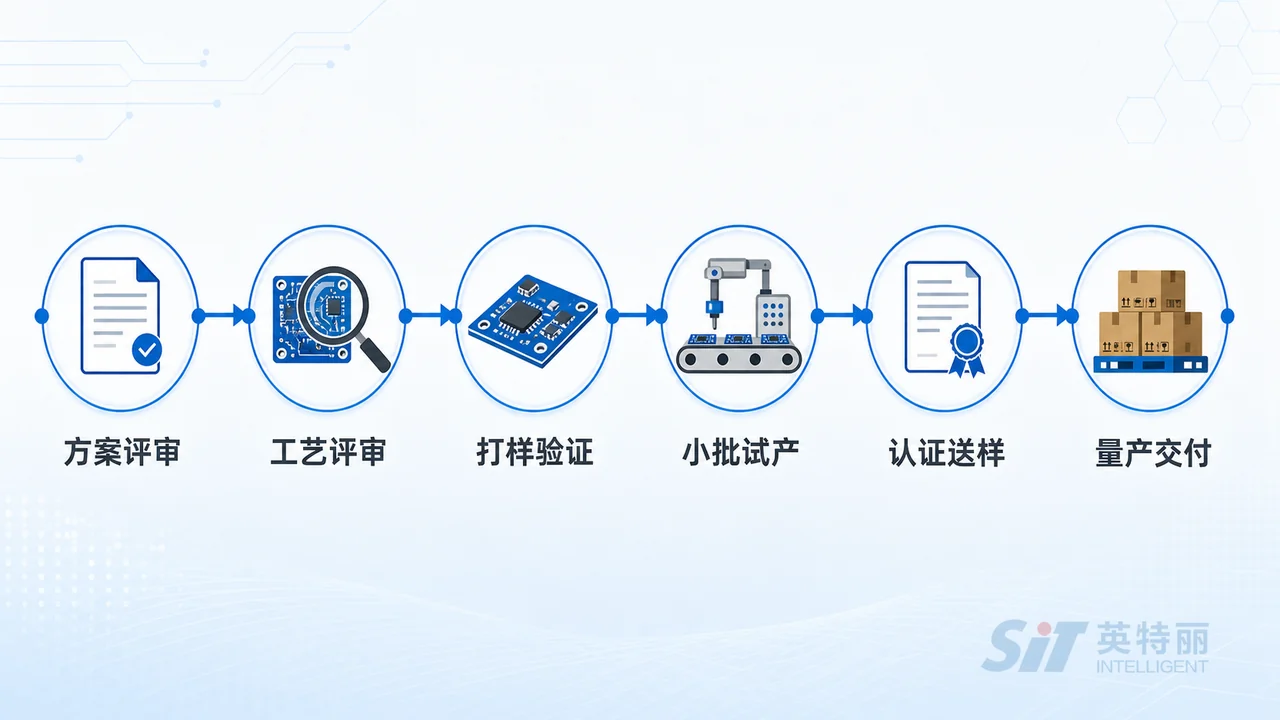

五、从方案定型到量产：一条完整路线

方案评审 → DFM/DFT 评审 → 打样与样机验证 → 小批试产（含总装与包装）
   → 认证送样 → 配置冻结 → 量产爬坡 → 分批交付与写码

5.1 DFM 评审要盯的 ESL 专属项

• 天线净空：板载天线周围的净空区是否被电池、金属结构件侵占，量产一致性怎么保证。
• ZIF 连接器位置与方向：FPC 走线是否需要折弯，折弯半径与装配动作是否可重复。
• 测试点布局：主板小，测试点更要提前规划，否则治具做不出来。
• 拼板与工艺边：ESL 主板尺寸小，拼板方式直接影响 SMT 节拍与分板损伤。
• 电池座防呆：装反的可能性要在结构上排除，不能只靠作业指导书。

5.2 小批试产必须走完总装和包装

ESL 的问题大多不在板级，而在总装和包装环节：FPC 插接不到位、电池绝缘片漏放、写码与箱单对不上。只做板级小批看不出这些问题。首批建议完整跑一遍写码、组装、老化、贴标、分箱与箱单核对，复盘直通率与不良分布之后再决定并线。百万级量产的详细工序拆解，见电子价签 ESL PCBA 代工：百万级批量制造的六个坑。

5.3 配置冻结清单

放量前需要同时冻结的项目：屏幕尺寸与颜色、电子纸模组型号与驱动波形版本、射频方案与协议版本、SoC 型号与固件版本、电池型号与供应商、外壳与卡扣、写码规则与 ID 分配方式、包装与分箱规则。每个组合分配独立配置号，所有文件用同一后缀，避免版本错配。

六、怎么评估一家 ESL 代工厂

把这份清单直接拿去问，回答含糊的地方就是风险点：

1. 小尺寸主板的 SMT 能力：能否做 0201 及以下元件、拼板与分板方案、小板的定位与传送方式。
2. 无线批量测试条件：有没有屏蔽测试环境，能否分区分信道并行写码。产线上几百只同频设备一起工作，互相干扰会造成大量误判和重测。
3. 微功耗测试手段：能否测到纳安量级，以及全检时用什么可量产的替代判定（例如唤醒—刷新—回休眠的电流包络）。
4. 电子纸模组连接工艺：ZIF 压合的作业规范、静电防护等级、装配后是否做显示刷新确认。
5. 后段能力：是否承接电池装配、外壳组装、老化、贴标、按门店分箱——这决定实际交付范围，不是所有 PCBA 厂都做后段。
6. 追溯颗粒度：ESL 出问题通常是按门店整批反馈，箱级追溯比片级追溯更实用。要能从箱号回溯到模组批次、固件版本与测试记录。
7. 产能弹性：门店部署是分批推进的，代工厂要能配合分批下单、分批写码、分批交付。

产能这一侧：山西英特丽是英特丽集团旗下的晋城厂，自有 30 条高速 SMT 产线、32000 ㎡ 厂区，背靠集团 7 个工厂、150+ 条产线协同调度；体系上通过 IATF16949、ISO9001 与 ISO13485 认证，具体项目采用哪一套质量计划，由产品属性与客户要求确定。

七、常见问题

7.1 想做自有 ESL 产品线，从哪一步开始？

先定场景和改价频次，再定屏（尺寸与颜色），然后才是协议与芯片。顺序反过来最容易返工——先选了芯片再发现电池撑不住目标刷新频次，方案就得推翻重来。

7.2 私有 2.4G 和蓝牙怎么选？

已有大量存量部署、基站已铺开的，继续沿用私有协议的迁移成本更低；新产品线尤其是要出海、要和第三方设备互通的，蓝牙 ESL Profile 路线的长期确定性更好。两者在制造端的差别主要体现在测试与写码方式上。

7.3 电池到底能用多久？

这个数字取决于刷新频次、无线唤醒频次、信号质量、环境温度与电池规格，脱离工况谈时长没有意义。工程上的做法是先做功耗预算表，把各状态电流和持续时间列清楚，算出理论值再乘以裕度系数，最后用样机长时间实测校正。制造端能承诺的是各状态电流实测值落在设计限值内并留存数据。

7.4 小批量能不能做？

可以，但要理解成本结构的差异。ESL 的治具与测试方案投入相对固定，量小的时候分摊到单只上会比较明显。样机与小批试产阶段建议把重点放在验证工艺路线，而不是压单价。

7.5 电子纸模组自己采购还是让代工厂买？

模组是成本大头且与驱动波形绑定，多数项目由方案商直接与模组厂锁定型号和版本后客供或指定采购。合同里要写清缺料责任、齐套判定、损耗补料与批次追溯规则。

附录：术语、参考资料与站内延伸阅读

参考资料

• 环洋市场咨询、LP Information 等机构的 ESL 市场研究报告（统计口径存在差异）
• Nordic Semiconductor：蓝牙电子货架标签与带响应的周期性广播（PAwR）
• E Ink 元太科技官网：Spectra 6 彩色电子纸产品规格
• 电子工程专辑《超市里的电子价签，原来这么大学问》
