一、换版之后，家用医疗设备的控制板要重新导入量产
GB 9706.1-2020《医用电气设备 第 1 部分：基本安全和基本性能的通用要求》自 2023 年 5 月 1 日实施；按公开政策口径，2023 年 5 月 1 日前已取得注册证的产品，应当在 2026 年 5 月 1 日前按 GB 9706.1-2020 及配套并列标准要求完成变更注册。制氧机等具体品类还要结合专用标准，例如医用氧气浓缩器方向的 YY 9706.269-2021，以及家用医疗电气设备相关的并列标准。
这一轮换版对制造端的实际影响，不是"标准号变了"这么简单：
- 电源与隔离部分往往要改板。爬电距离、电气间隙、绝缘与接地的要求变化，会直接改动 Layout 与安规件选型。
- 报警与基本性能条款要落到测试项上。产线 FCT 需要覆盖告警触发与优先级，而不是只测"能不能开机"。
- 物料清单被重新锁死。安规相关器件与注册资料绑定，量产期的替代空间比消费类产品小得多。
换句话说，家用医疗设备的板子进入量产阶段后，制造一致性和变更受控的价值，高于单板加工价的差异。这也是这类项目通常要求代工方具备 ISO13485 体系的原因。
标准与过渡期口径参考商务部全球法规网关于 GB 9706.1-2020 及配套并列标准的公开信息；专用标准以现行有效版本和药品监督管理部门发布为准，项目实施前应由注册人确认适用清单。
二、一台家用医疗设备里的电子件：拆板卡与信号链

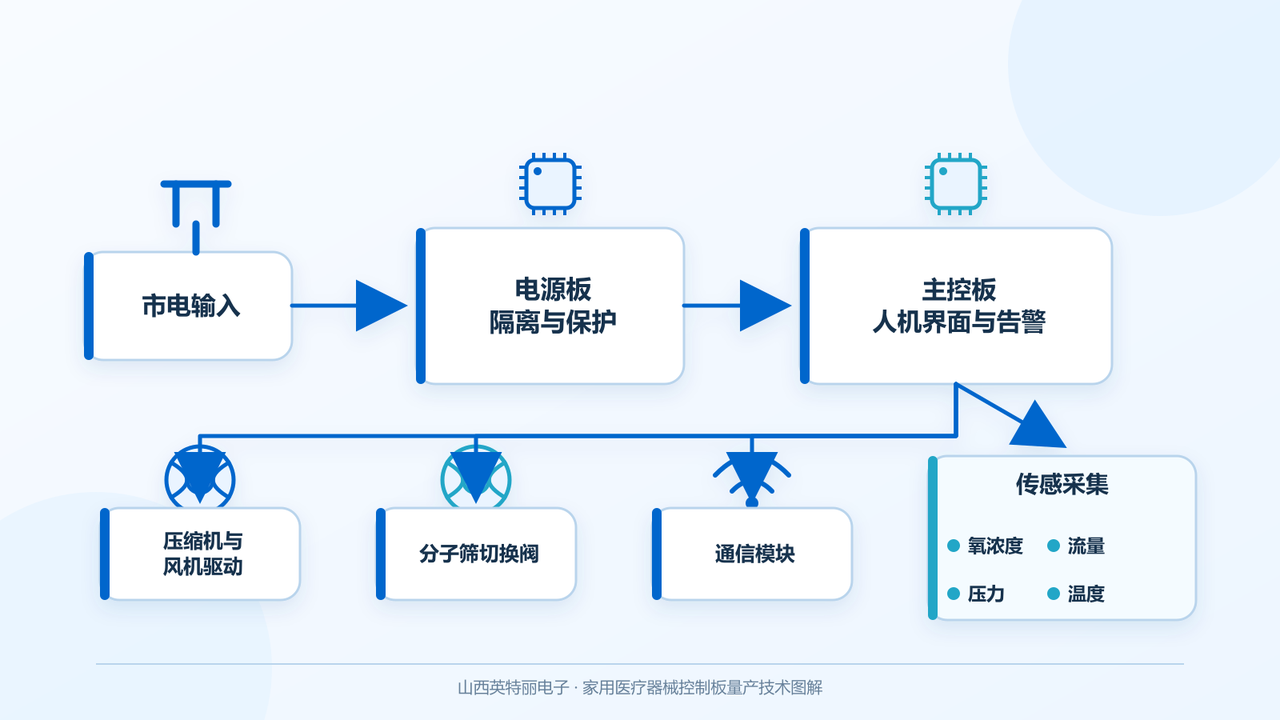

以制氧机为例，它的电子部分通常分成五段，雾化器、血压计、呼吸类设备的结构类似，差别在传感与执行端。
市电 → 电源板(AC-DC，医用隔离/爬电距离/接地)
│
主控板(MCU + 人机界面 + 告警) ──┬→ 压缩机/风机驱动
│ ├→ 分子筛切换阀 / 泵驱动
├ 传感采集(氧浓度、流量、压力、温度)
└ 通信(蓝牙/Wi-Fi/4G，可选)
| 板卡/模块 | 承担的功能 | 制造端要盯住什么 |
|---|---|---|
| 电源板 | 市电转换、隔离、保护 | 爬电距离与电气间隙、安规件批次、清洁度、焊接高度 |
| 主控与人机界面 | 运行控制、参数设置、告警与显示 | 告警测试覆盖、按键与显示一致性、固件版本受控 |
| 驱动板 | 压缩机、风机、泵、切换阀驱动 | 感性负载续流、温升、噪声与振动耦合 |
| 传感采集 | 氧浓度、流量、压力、温度采集 | 通道一致性、校准与补偿值绑定、长线抗干扰 |
| 通信模块 | 数据上传、远程管理（可选） | 模组批次、天线净空、写号与档案对应 |
三、这类板子转量产时，最容易出问题的六个地方
3.1 安规距离被工艺动作破坏
Layout 上留够的爬电距离与电气间隙，可能被手工补锡、锡珠、助焊剂残留或涂覆搭桥破坏。工艺上要明确：高压区禁止手工搭锡、清洗与清洁度要求、涂覆区与禁涂区、返修后的复检项。这一项属于安全相关，不能靠"看着差不多"。
3.2 安规件被当成普通替代料
Y 电容、光耦、变压器、保险丝、压敏电阻这些器件与注册资料绑定，替换往往需要注册人做变更评估。制造端的规则应该是：安规件不进"通用替代清单"，任何替换走书面变更流程并保留批准记录。
3.3 告警与基本性能没有进 FCT
医疗设备的关键差别在于异常时的行为。测试项目表要包含：告警触发条件、告警优先级与声光表现、断电或故障时的规定状态、自检结果。只测正常工况的 FCT 不足以支撑这类产品放量。
3.4 传感器校准值没有与序列号绑定
氧浓度、流量、压力传感器存在个体差异，出厂校准值必须与板号或整机号绑定并可回查。校准工装本身也要有校准状态管理与有效期，否则数据不可信。
3.5 记录保存和追溯按消费电子的习惯做
医疗类项目对记录的完整性与保存期限有明确要求：物料批次、工艺参数、测试数据、返修记录、放行签署都要可查，保存期限按质量协议与法规要求确定。这部分要在项目启动时就与注册人对齐，不能等出货后再补。
3.6 变更受控流于形式
量产期的物料替代、工艺参数调整、固件升级、供应商切换，都可能影响产品与注册资料的一致性。每次变更要写清生效批次、受影响序列号范围、验证方式与批准人。做到这一点，出现问题时定位的是一个批次，做不到就要面对整批解释成本。
四、把设计文件变成可重复交付的医疗类 PCBA
4.1 先与注册人对齐"哪些是受控的"
项目启动阶段就要明确：哪些器件属于安规件与关键件、哪些工艺属于特殊过程、哪些测试属于放行必检、记录保存期限多长、变更走什么流程。这份清单是后续所有工作的依据。
4.2 工艺路线要覆盖 SMT、插件、波峰焊与模块组装
典型路线：SMT 贴装 → 插件与安规件装配 → 波峰焊或选择性焊接 → 清洗与清洁度确认 → 单板 FCT（含告警与保护）→ 校准与参数写入 → 涂覆（若适用）→ 模块或整机组装 → 出厂测试。每段写明首件观察项、可返工边界、清洗要求、静电与防护规定。

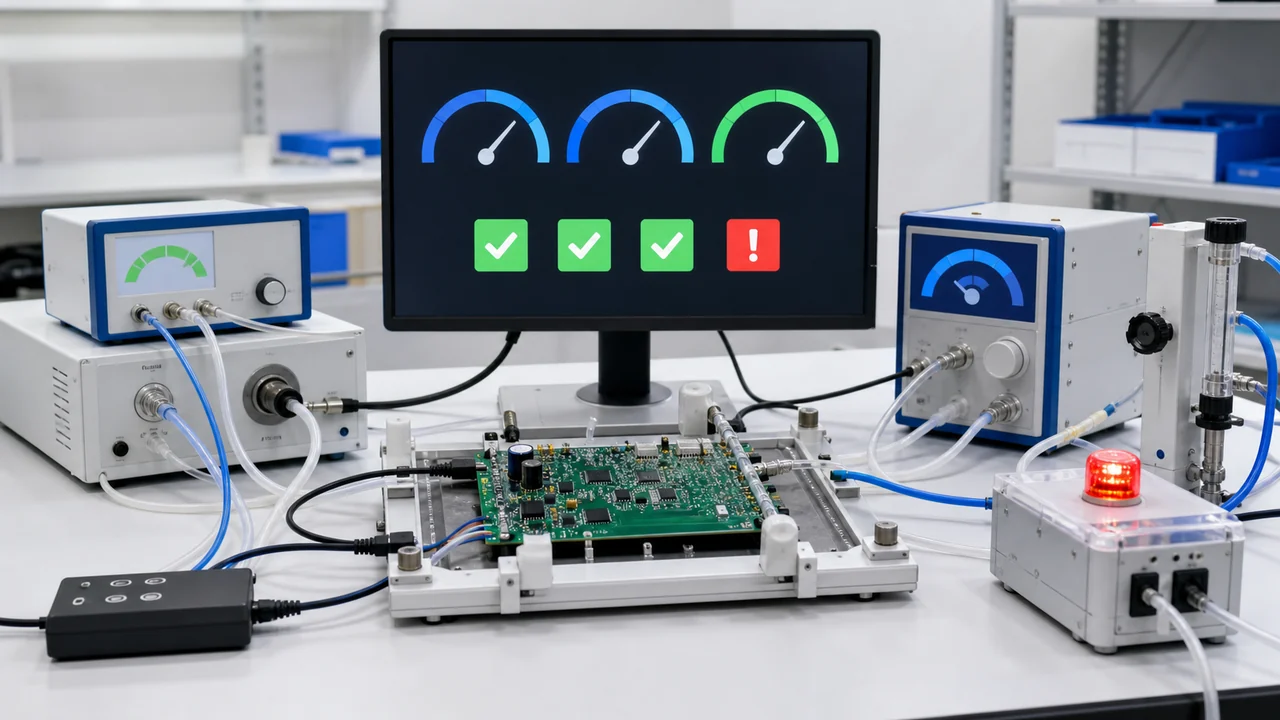

4.3 治具与工装要有校准状态管理
测试治具、校准工装、仪器都要有编号、校准有效期与状态标识。测试软件与适配板同样要有版本，升级后执行受控复验。Golden Sample 用于确认工装状态，不替代逐片判定。
4.4 追溯字段要能回答监管与客户的追问
建议至少关联：安规件与传感器批次、PCB 批次、钢网与炉温程序、固件与参数版本、校准值、FCT 与出厂测试结果、清洁度与涂覆记录、返修与放行人、包装与出货批次。
4.5 放量前完成小批全流程验证与首件确认
首批小量要走完包括清洗、校准、组装、出厂测试在内的全流程，复盘直通率、不良分布、节拍与齐套情况，并形成书面首件确认记录，再决定并线或增加工装。
| 验证项目 | 建议做法 | 放行依据 |
|---|---|---|
| 电源与隔离 | 按规范做绝缘与耐压相关测试 | 结果符合项目规定的判定限值 |
| 告警与保护 | 按状态机注入故障并观察响应 | 告警触发、优先级与规定状态一致 |
| 传感与校准 | 标准源逐通道校准并写入补偿 | 校准值与序列号绑定、回读一致 |
| 驱动与温升 | 带等效负载运行并记录温升 | 温升与噪声在设计限值内 |
| 清洁与防护 | 清洗后做清洁度确认，涂覆后复测 | 无残留、功能无变化、禁涂区干净 |
五、注册人和采购怎么评估受托制造方
- 看体系与产品是否匹配：医疗类项目应结合 ISO13485 谈质量计划，而不是用通用体系覆盖；具体到项目还要看双方质量协议怎么写。
- 看变更控制的实际执行：要求调阅最近一次物料替代或工艺变更的完整文件链，包括申请、评估、验证、批准与生效批次。
- 看记录的可调阅性：随手指一台成品，现场调出物料批次、校准值、测试数据与放行记录。
- 看特殊过程的管理：清洗、涂覆、焊接参数、校准这些属于结果不易全检的过程，要有参数控制与定期确认。
- 看不良品与返修流向：不良、返修、报废区是否物理隔离，返修后是否强制复测并留痕。
山西英特丽通过 ISO13485、ISO9001 与 IATF16949 体系认证，可按项目承接 SMT 贴装、DIP/THT 插件、波峰焊、清洗、测试、校准以及 PCBA 与模块化组装；工厂自有 30 条高速 SMT 产线、32000 ㎡ 厂区，背靠英特丽集团 7 个工厂、150+ 条产线协同调度。具体项目采用哪一套体系与质量计划，由产品属性、注册人要求和双方质量协议确定。
六、家用医疗设备控制板代工常见问题
6.1 代工厂能帮忙做产品注册吗？
注册由注册人主导，代工方配合提供生产相关的资料与记录，例如工艺文件、检验记录、追溯数据。把责任边界写进质量协议，比口头约定更可靠。
6.2 换版改板后，老版本板子怎么处理？
由注册人决定停用节点。制造端要做的是完全分号分区、追溯字段标明版本、在系统中锁定旧版本工单，避免混料。
6.3 安规件缺货怎么办？
先由注册人评估可替代范围，走书面变更流程；在批准前不投线。这类项目建议提前锁定安全库存，而不是等缺料时临时找替代。
6.4 传感器校准能不能放到整机端做？
两种做法都有。板级校准便于快速定位不良，整机校准更贴近真实工况。常见折中是板级做基础校准与筛选，整机做最终确认，两段数据都与序列号绑定。
6.5 医疗类项目的记录要保存多久？
按适用法规与质量协议确定，通常明显长于消费电子。建议在项目启动时就把保存期限、载体形式与调阅方式写清楚。
