一、为什么 ESL 是典型的"大批量制造题"

行业研究口径显示，2025 年全球电子价签市场规模约 197 亿元人民币，出货量约 3.7 亿台，到 2030 年有望达到 378 亿元，期间复合增长率约 13.9%；中国市场 2024 年规模约 45 亿元，商超电子价签渗透率目前约 35%。另有机构口径给出 2022—2028 年中国 ESL 市场复合增长率约 33%。数字口径各家不同，但方向一致：存量门店改造 + 新场景渗透，单笔订单规模在放大。

技术侧的变化也在推动成本下行。行业预测认为，到 2026 年全彩电子纸的刷新率与对比度会进一步提升，主流 6—13 寸屏幕模组成本以每年 15%—20% 的幅度下降。模组降价意味着采购会把更多注意力转到制造环节的良率与节拍上——因为那部分成本已经占比不小。

ESL 项目的制造画像很特别：

• BOM 短，工序密。元件不多，但电子纸连接、电池装配、写码、卡扣组装、老化、分箱，每一步都要乘以上百万。
• 节拍就是成本。单只多花 3 秒测试，百万只就是近千小时产能。
• 功耗按纳安算。产品要在货架上工作数年不换电池，休眠电流的量级远低于常规消费电子。
• ID 不能错。每只价签的地址与门店系统一一对应，写错一批就是现场逐个排查。

市场数据参考 2026 年电子纸与 ESL 行业公开研究报告，以及CINNO Research 关于中国 ESL 市场增速的分析；不同机构统计口径存在差异，项目决策应以最新一手数据与客户实际需求为准。

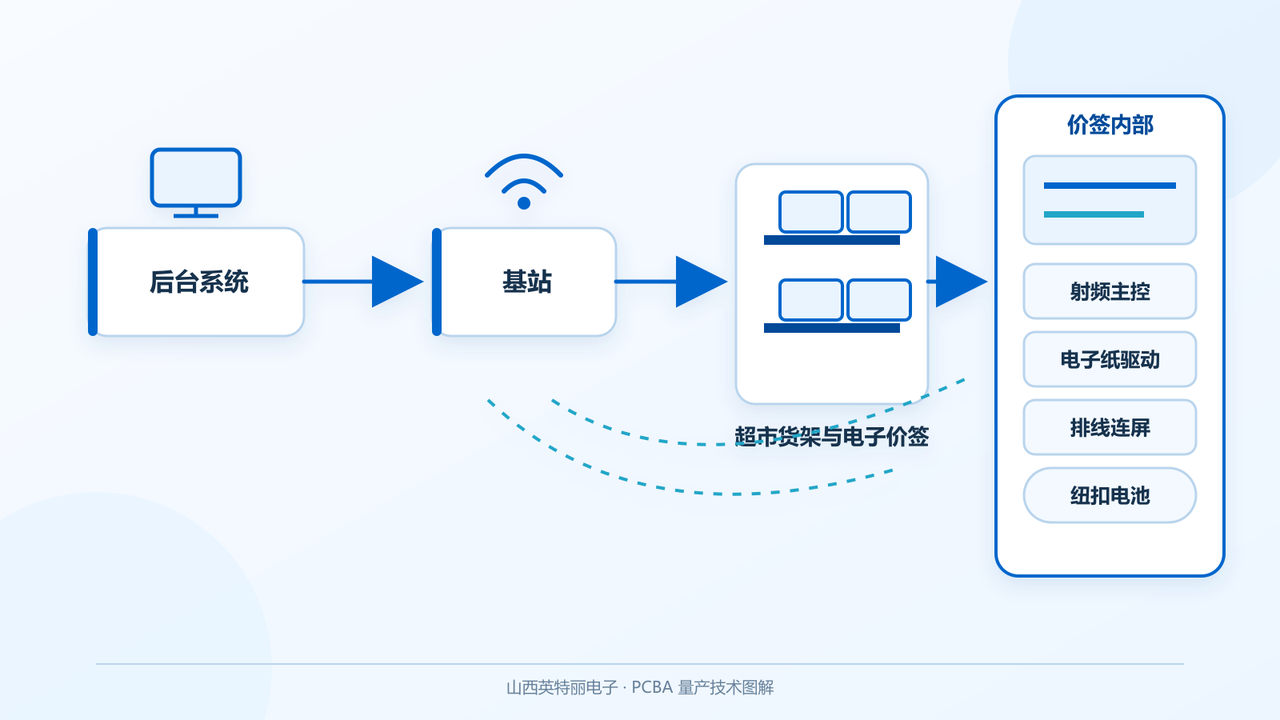

二、一只电子价签里有什么：拆板卡与信号链

后台系统 → 基站/AP(2.4G/Sub-1G专有协议或BLE)
                    │无线
            ESL主板：射频SoC/MCU + EPD驱动 + 电源管理
                    ├─ FPC/ZIF → 电子纸显示模组
                    ├─ 纽扣电池(或电池组) + 绝缘片
                    └─ LED指示 / NFC(可选) / 按键(可选)

2.1 尺寸与配置矩阵先定下来

ESL 产品线通常按屏幕尺寸（1.54"、2.13"、2.9"、4.2"、7.5" 等）、颜色（黑白双色、三色、全彩）、通信制式、是否带 NFC 或指示灯派生。每个组合一个配置号，BOM、固件、写码规则、外壳、包装与标签模板都挂在配置号上。ESL 的批量太大，靠工单备注区分几乎必然出错。

三、量产 ESL 最容易踩的六个坑

3.1 电子纸 FPC 插接不到位

ZIF 连接器插接不到位在测试时可能还能显示，运输振动后就成了现场故障。工艺上要规定插入深度确认方式、翻盖压合动作、是否加固定胶，并在装配后做一次显示刷新确认。这一项是 ESL 现场返修率的主要来源之一。

3.2 纳安级休眠电流用普通仪表测

ESL 的休眠电流常在纳安到微安量级，普通产线电流测试根本分辨不出差异。要用能覆盖纳安量级的测试方案，并规定测试前的稳定时间与状态。建议按抽检比例做高精度测量，同时用可量产的方式做全检兜底（例如唤醒-刷新-回休眠的时序与电流包络判定）。

3.3 低温环境的刷新与残影没验证

生鲜与冷柜场景是 ESL 的重要应用，电子纸在低温下刷新速度变慢、容易留残影。驱动波形要有温度补偿，产线测试应至少包含常温刷新验证，低温刷新表现在样机阶段就要用目标场景条件确认并写进规范。

3.4 产线上几百只同时发射，射频测试互相干扰

ESL 的测试与写码通常靠无线完成，产线上大量在线设备同频工作会互相干扰，造成误判和重测。解决办法包括：屏蔽箱或屏蔽腔内测试、分区分信道、降低测试功率、按批次分时写入。这些要在治具设计阶段就规划，而不是量产后再补。

3.5 电池装配的细节被低估

纽扣电池的来料批次、存储条件、绝缘片是否到位、装配后触点接触电阻，都会影响现场服役表现。装配工序要有防短路规定，装配后应做一次带载确认，避免出现"出厂能亮、上架半年掉电"的批次问题。

3.6 写码与包装没有绑定

ESL 出货往往按门店分箱，每箱对应一份 ID 清单。写码、贴标、分箱应当是同一套数据驱动的动作，箱单与实际内容自动核对。靠人工核对百万级的 ID，出错概率不低而且很难追查。

四、把设计文件变成可重复交付的 ESL 产品

4.1 先冻结配置，再谈节拍

项目启动表应同时冻结：屏幕尺寸与颜色、电子纸模组型号与驱动波形版本、射频方案与协议版本、电池型号、外壳与卡扣、固件版本、写码规则与 ID 分配方式、包装与分箱规则。每个组合分配独立配置号，各类文件用同一后缀。

4.2 工艺路线要覆盖 SMT、模组连接、电池装配与包装

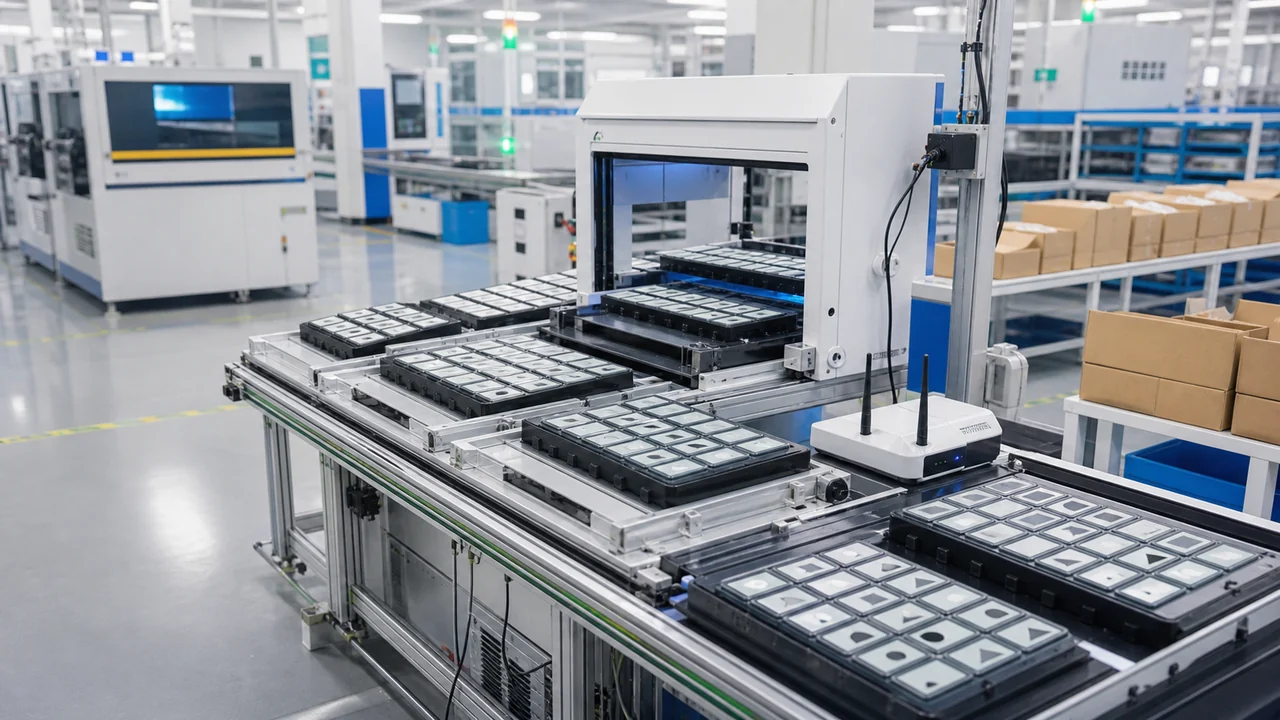

典型路线：SMT 贴装 → 单板功能与射频测试 → 电子纸模组连接 → 显示刷新验证 → 电池装配 → 写码与整机测试 → 外壳组装与卡扣 → 老化或抽检 → 贴标、分箱与箱单核对。每段写明首件观察项、可返工边界、静电防护、压合与固定参数。

4.3 治具要按"百万级节拍"设计

ESL 的治具设计目标与小批量项目完全不同：多工位并行、自动上下料、无线测试分区、结果自动写入数据库。验收时除了看覆盖率，还要看重复性与节拍稳定性——同一治具连续运行数小时后的判定是否漂移。

4.4 追溯字段要能定位到"哪一箱、哪一版、测了什么"

建议至少关联：电子纸模组与电池批次、射频芯片批次、固件与波形版本、配置号、ID/MAC 写入记录、刷新与射频测试结果、箱号与门店编码、返修与放行记录。ESL 出问题时通常是按门店整批反馈，箱级追溯比片级追溯更实用。

4.5 放量前先跑一次含包装分箱的小批全流程

ESL 的很多问题出在总装与包装环节，只做板级小批看不出来。首批建议走完写码、组装、老化、贴标、分箱与箱单核对全流程，复盘直通率、不良分布、节拍与齐套后再决定并线。

五、方案商怎么评估 ESL 代工厂

• 先看资料是否闭环：Gerber、BOM（含模组、射频芯片、电池的厂商与替代规则）、坐标、装配图、驱动波形与固件版本、写码规则、包装与分箱规范、版本号要互相对应。
• 确认无线批量测试方案：有没有屏蔽测试条件、能不能分区分信道并行写码，直接决定百万级订单的交期。
• 确认微功耗测试手段：能否做纳安级测量与可量产的全检替代方案。
• 确认后段能力：是否承接电池装配、外壳组装、老化、贴标与按门店分箱，这决定真实交付范围。
• 把追溯与箱单规则写进质量协议：ID 分配、重复校验、箱级追溯、返工授权与异常闭环。

针对电子价签与同类物联网终端项目，山西英特丽可按项目承接 SMT 贴装、DIP/THT 插件、测试、写码以及 PCBA 与成品组装、包装分箱；需要定制时可从方案评估、控制板开发、样机试制接到量产协同。工厂自有 30 条高速 SMT 产线、32000 ㎡ 厂区，背靠英特丽集团 7 个工厂、150+ 条产线协同调度，通过 IATF16949、ISO9001 与 ISO13485 体系认证，实际采用哪一套质量计划由产品属性和客户要求确定。

六、电子价签 PCBA 采购常见问题

6.1 电子纸模组由谁采购？

模组是 ESL 的成本大头，且与驱动波形绑定，多数项目由方案商直接与模组厂锁定型号与版本后客供或指定采购。合同要写清缺料责任、齐套判定、损耗补料与批次追溯规则。

6.2 电池寿命能不能承诺？

现场服役时长取决于刷新频率、信号质量、环境温度与电池规格，制造端不做整体承诺。可承诺的是各状态电流实测值落在设计限值内并按抽检规则留数据。

6.3 百万级订单怎么排产才不压库存？

常见做法是按门店部署计划分批下单、分批写码。写码环节尽量靠后（在成品测试阶段完成），这样半成品可以通用，避免提前写死 ID 造成呆滞。

6.4 不同尺寸能共线吗？

主板差异不大的产品线通常可以共用 SMT 段，差异集中在模组连接、外壳与包装。换线成本主要来自治具与料站调整，排产时把同尺寸订单合并跑更划算。

6.5 现场大面积不刷新，怎么定位？

先按箱号与门店把范围收敛，再看这批的模组批次、固件版本与射频测试记录。这正是箱级追溯字段的价值——把排查范围从"全部出货"缩小到"某几箱"。
