一、家用无创呼吸机硬件架构与医疗级 PCBA 工艺特征

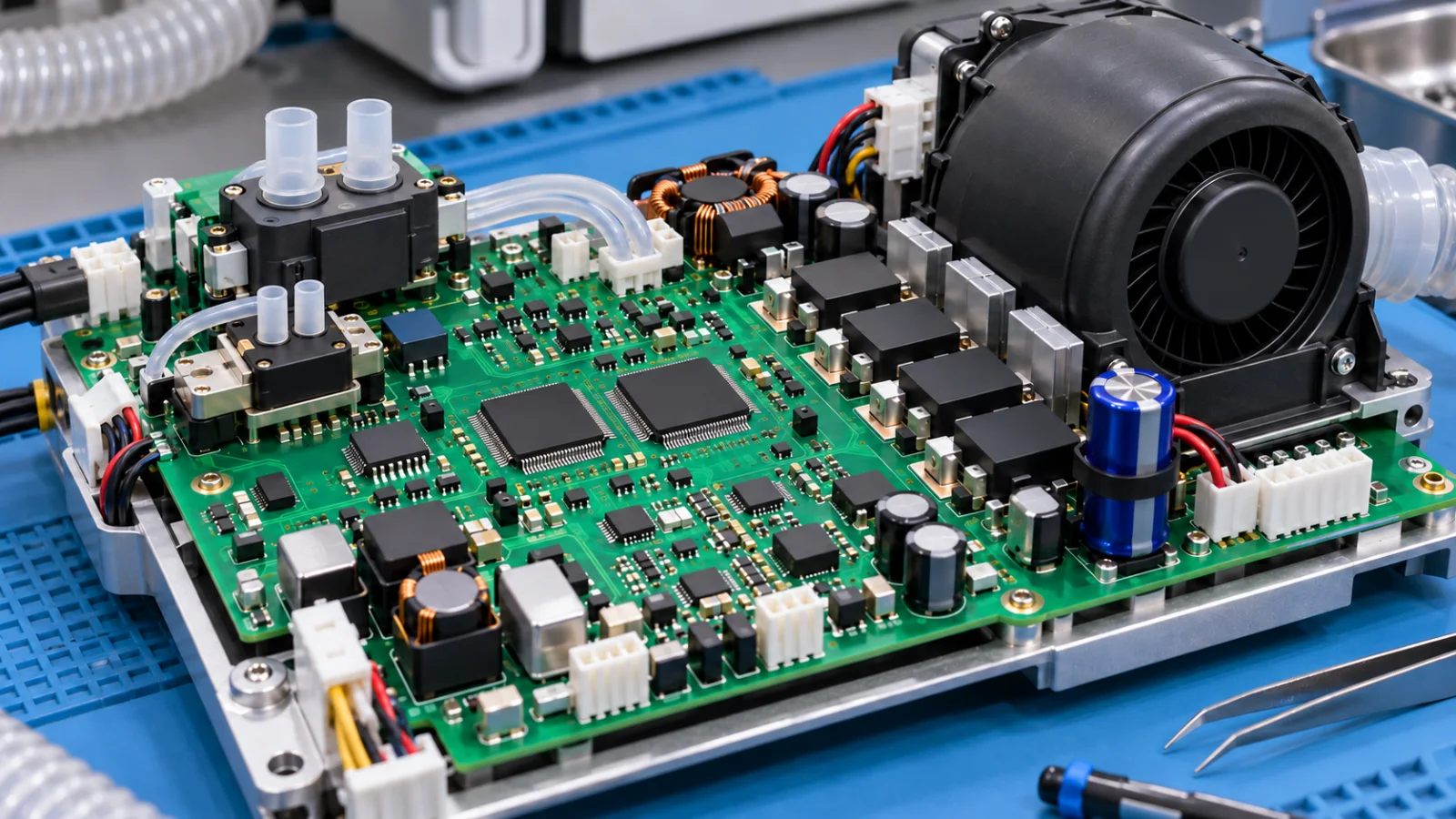

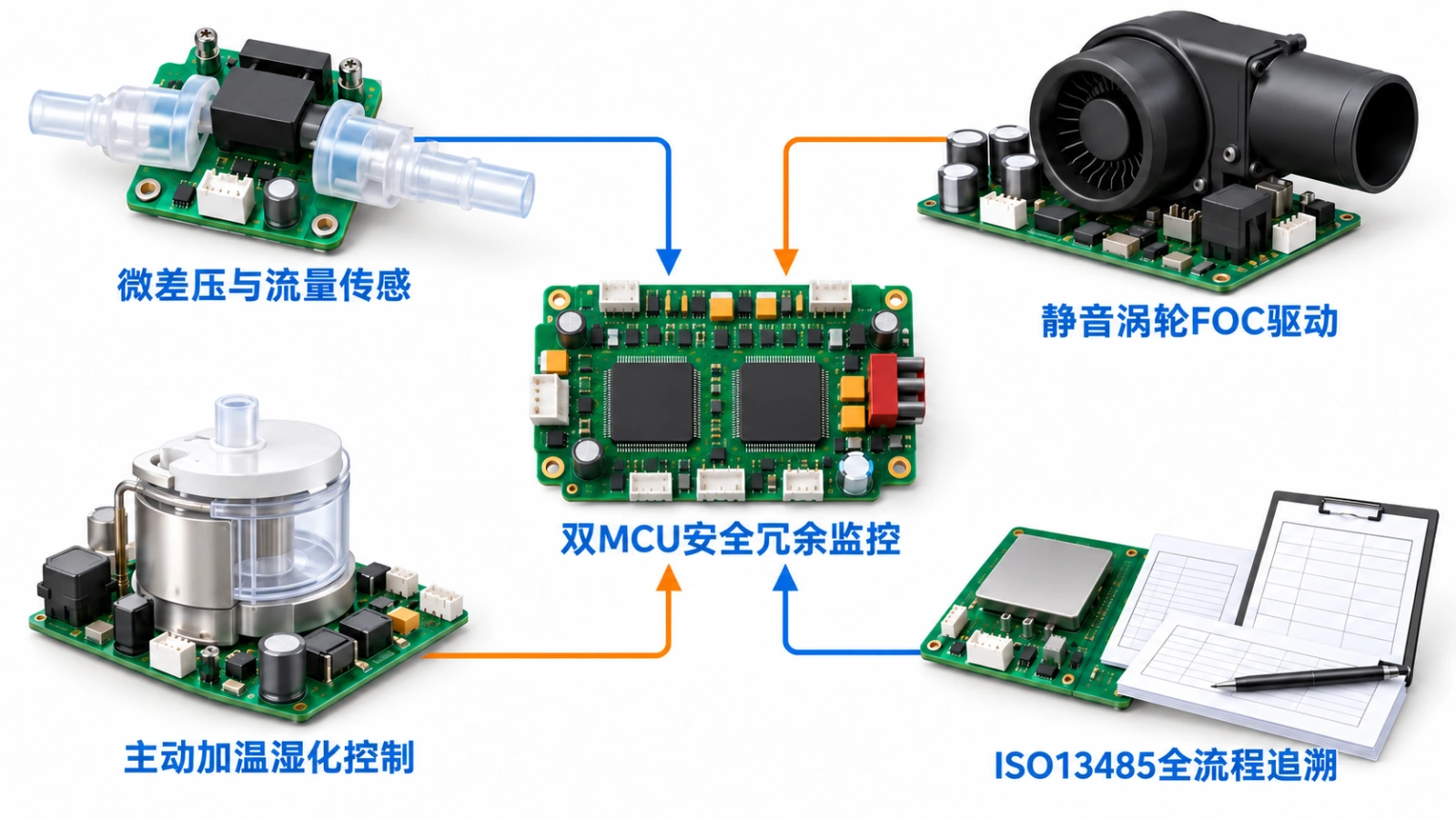

家用睡眠与无创呼吸机需要在患者夜间睡眠过程中，根据每一次自主呼吸的吸气触发（Trigger）与呼气切换（Cycle），在数十毫秒内动态调整涡轮风机转速以维持精准的气道正压（通常为 4～25 cmH2O）。一旦传感器基线漂移或风机驱动响应迟滞，就会造成人机对抗或气压波动。因此，呼吸机主控与驱动 PCBA 在硬件设计上高度讲求“高灵敏度微弱信号调理 + 高动态低噪声电机控制 + 多重硬件冗余安全保护”（在医疗质量管控体系上与IVD实验室自动化与医疗控制板PCBA及医疗电子PCBA DHR批记录管理体系同属高可靠医疗产品线）：
- 气体质量流量与微差压传感采集前端：板载高精度数字/模拟微差压传感器（监测面罩端压力）与热式气体质量流量传感器接口（监测瞬时吸气/呼气流速与漏气量），外围配置 24 位高精度 Σ-Δ ADC 与超低温漂基准源。
- 高速低惯量无刷涡轮鼓风机（Blower）FOC 驱动区：呼吸机专用微型涡轮风机峰值转速常达 30,000～50,000 RPM，且要求运行噪音低于 28 dB(A)。驱动区由高开关频率三相 MOSFET 半桥、静音正弦波 FOC 预驱芯片、毫欧级低温漂采样电阻及低 ESR 母线滤波电容组成。
- 主动加温湿化水盒与加热呼吸管路温控回路：集成湿化底盘发热盘功率开关（MOSFET 或可控硅）、双路冗余 NTC/铂电阻温度采集、防干烧硬件比较器及环境温湿度传感器，防止冷凝水倒灌或气体温度超限灼伤气道。
- 双 MCU 独立安全监控与远程依从性通信单元：主控 MCU 负责呼吸波形算法与彩屏 UI 交互，独立协处理器（Safety MCU）持续监控超压、堵管、窒息报警及断电蜂鸣器触发（搭配后备超级电容或可充锂电池），并通过 4G Cat.1 / Wi-Fi / 蓝牙模块上传患者睡眠呼吸事件指数（AHI）。
| 呼吸机 PCBA 核心模块 | 关键元器件与封装特征 | 量产过程潜在失效风险 | ISO 13485 医疗代工管控重点 |
|---|---|---|---|
| 微差压与流量传感器区 | MEMS 差压/流量传感器（带气嘴 LGA/DIP 封装）、精密仪表放大器、0402 薄膜电阻 | 回流焊热应力或分板机械应力导致传感器零点漂移；助焊剂蒸汽或粉尘污染传感气孔 | 气嘴专用防尘塞保护、禁用超声波与浸泡水洗、铣刀低应力分板、零点基线 FCT 全检 |
| 高速涡轮风机 FOC 驱动区 | 低内阻功率 MOSFET（DFN5×6/PowerPAK）、电机控制 DSP/MCU、合金采样电阻 | 功率管底部散热焊盘空洞率偏高引发高转速温升保护；三相电流采样焊点接触电阻不对称引入电磁啸叫 | 3D SPI 监控对称焊盘锡量、十温区氮气回流焊、X-Ray 焊接空洞率抽检、带载声学与电流谐波测试 |
| 加温湿化与安全冗余保护 | 防干烧硬件过温保护 IC、大电流加热接口端子、后备报警超级电容、双排高可靠连接器 | 大电流加热端子焊接冷焊发热；超级电容经历高温回流后内阻劣化导致断电报警时长不达标 | 热敏储能器件后焊工艺、大热容端子选择性波峰焊、超温硬件切断与断电声光报警联调 |
| 水汽防护与整板洁净度 | 主板与湿化仓交界区接插件、温湿度传感器、板面细间距 QFP/BGA | 患者呼吸回路高湿水汽回流或湿化盒溢水引发板面电化学腐蚀 | 板面低离子残留控制、全自动选择性三防漆涂覆（严格遮蔽传感器气嘴与连接器触点） |
二、MEMS 微差压/流量传感器无应力贴装与气路洁净保护
根据 GB/T 46008-2025《家用和类似用途呼吸机性能测试方法》，呼吸机静态压力准确度与动态压力波动必须保持在极窄公差带内。而板载 MEMS 微差压传感器内部的硅压阻膜片厚度仅数微米，任何来自 PCB 弯曲、焊盘拉扯或气孔异物的微小扰动都会直接转化为压力测量误差。
2.1 传感器焊盘锡量对称控制与温和回流曲线
如果传感器四周焊盘印刷锡膏体积不一致，回流熔融时焊料表面张力会使传感器封装产生微米级倾斜与残余机械内应力，表现为常温标定合格、但经历几个高低温循环后零点发生不可逆漂移。山西英特丽在 SMT 首道工序使用 MPM 全自动视觉印刷机搭配 KOH YOUNG 3D SPI（参数标准详见3D SPI锡膏检测参数与制程能力规范），严控传感器引脚锡膏高度与体积极差；回流焊阶段则采用平缓升温与受控冷却斜率，充分释放封装热应力。
2.2 气嘴防尘遮蔽与禁洗工艺纪律
呼吸机微差压传感器带有直通内部 MEMS 芯片的塑料或金属导气嘴，且气路直接与患者吸入气流相通。在 PCBA 制造全流程中，必须执行严格的医疗级洁净与防污染规程：传感器上线前确认原厂耐高温防尘贴或硅胶气嘴帽完好；整板严禁采用浸泡式化学溶剂清洗或超声波震荡；在后续执行湿化区防潮三防漆涂覆时，将所有传感器气嘴、环境气压平衡孔及板边金手指列入一级禁涂区（遮蔽治具设计参考三防漆禁涂区域遮蔽规范）。
三、超静音高速涡轮风机 FOC 驱动焊接与湿化防潮管控
由于睡眠呼吸机放置在患者床头整夜运行，电机驱动电流的微小谐波失真都会在涡轮叶片高速旋转时放大为高频电磁啸叫。同时，呼吸机在切换吸气压（IPAP）与呼气压（EPAP）的瞬间，驱动桥需承受数安培的动态加减速电流。
- 三相电流采样对称性与功率管低空洞焊接：FOC 矢量控制依赖两路或三路毫欧级采样电阻实时重构定子相电流。产线通过在线 AOI 自动光学检测仪（程序管控参考AOI程序版本管理规范）逐板核查采样电阻开尔文（Kelvin）差分焊点润湿对称度，并通过 X-Ray 抽检功率 MOSFET 底部散热焊盘空洞率，防止连续十余小时运行后因结温升高引发导通内阻漂移。
- 满足 GB 9706.1 的安规隔离与后备报警电容保护：根据 GB 9706.1-2020 对医用电气设备患者应用部分（BF 型）的防护要求，电源输入、湿化加热回路与低压控制区之间的隔离光耦、变压器及空气开槽必须保持洁净无导电残留；用于市电意外断电时维持声光报警的超级电容（EDLC）则安排在回流焊后的恒温手工/选择性焊接工位组装，避免高温损伤电解液寿命。
四、ISO 13485 体系下的气路压力标定与全生命周期追溯
医疗器械法规要求每一台上市销售的无创呼吸机核心电子部件均具备完整的批记录（DHR）与一板一码序列号追溯能力。山西英特丽通过 ISO 13485 医疗器械质量管理体系认证，在量产阶段通过定制化ICT与FCT测试治具及全流程PCBA序列号条码追溯系统落实严密检验：
- 多点微差压与流量基线自动标定：FCT 治具内置精密标准压力源，向板载差压传感器气嘴依次施加 0 cmH2O、10 cmH2O、20 cmH2O、30 cmH2O 等多阶标准气压，自动读取 ADC 值并校验线性度与零点偏移。
- 模拟涡轮负载阶跃响应与硬件超压保护验证：连接标准无刷涡轮负载（或等效电子负载），验证 PWM 驱动波形、相电流纹波，并强制触发模拟超压信号与湿化器干烧开路/短路信号，核验独立安全协处理器能否在规定毫秒内硬件切断电源并拉响断电蜂鸣器。
- 元器件批次（Lot Code）与制程数据终身锁定：从 IQC 来料检验起，主控芯片、微差压传感器、功率 MOS 及 PCB 原厂批次号即与单板激光二维码绑定，同步关联锡膏印刷 SPI 数据、回流炉温记录、AOI 图像及 FCT 标定报表，全面配合医疗客户完成国内注册审评及海外 FDA / CE MDR 审核体系核查。
五、家用无创呼吸机与医疗电子 PCBA 代工常见问题（FAQ）
家用呼吸机 PCBA 代工厂为什么要具备 ISO 13485 体系认证？
呼吸机属于直接关系患者生命健康的二类医疗器械。ISO 13485 体系要求代工厂在工程变更（ECN）冻结、关键元器件受控指定品牌管控、特种工序确认（如回流焊、选择性波峰焊、三防涂覆）、预防性设备维护以及单板级双向可追溯记录保存上执行远高于普通消费电子的刚性标准，禁止任何未经客户书面批准的物料代用。
呼吸机板载微差压传感器在分板和组装时如何防止应力导致零点漂移？
我们在 DFM 阶段建议将微差压传感器布置在远离板边、安装螺钉孔及大体积接插件的低应力区域；在分板工序中，严禁使用手工折断或普通圆刀挤压分板，全面采用下吸式高速铣刀自动分板机，并在分板治具上对传感器区域做悬浮避空保护，将分板微应变降至极低水平。
呼吸机长期使用湿化水盒，PCBA 如何防止高湿水汽引发故障？
一方面通过严控无铅免洗焊膏的回流挥发充分度，降低板面本底离子残留；另一方面采用全自动选择性三防漆涂覆机，对微间距 MCU 引脚、高压驱动区及湿化器接口外围实施均匀绝缘涂覆，同时用定制硅胶护套精准遮蔽传感器导气孔与连接器插针。
山西英特丽在医疗健康电子 PCBA 领域有哪些制造优势？
山西英特丽晋城生产基地通过 ISO 13485 医疗器械质量管理体系、ISO 9001 及 IATF 16949 认证，拥有 30 条高速 SMT 产线与恒温恒湿无尘管控车间。我们已为多款医疗诊断与康复治疗设备PCBA提供从研发打样、注册检验批次试产到万台级量产交付的全流程 EMS 服务。
