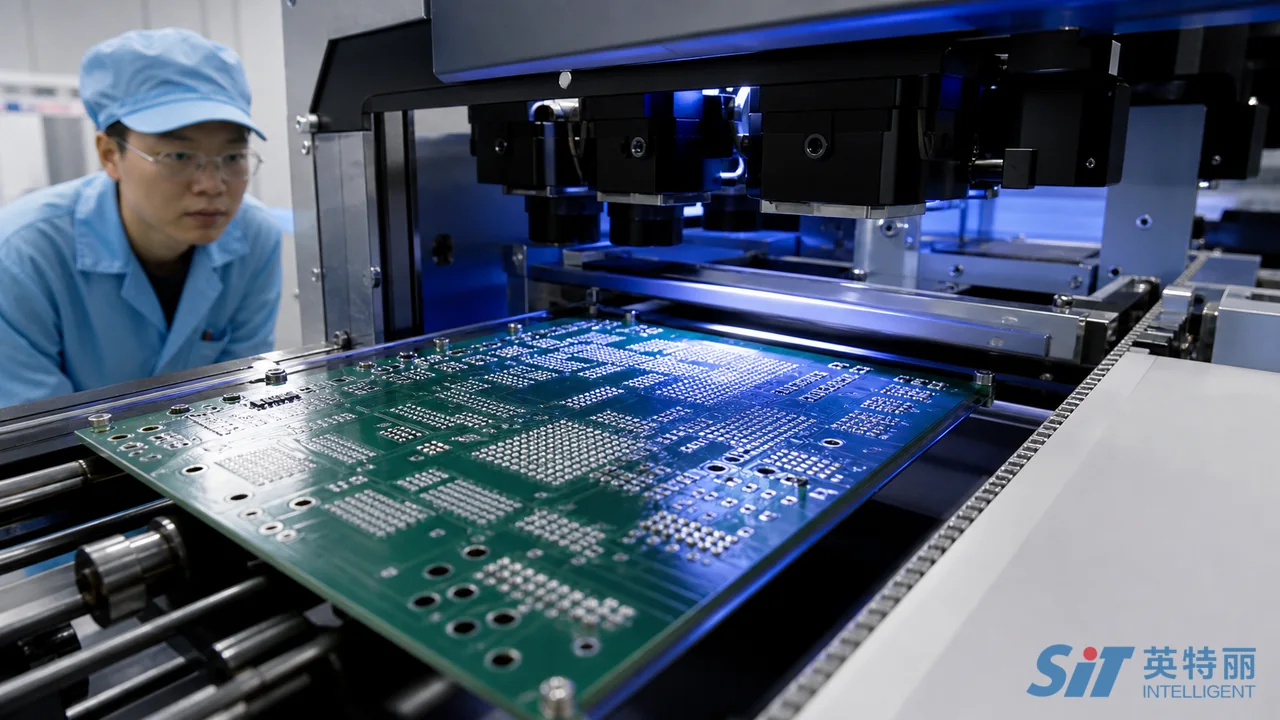

一、直接答案：3D SPI参数应该怎样定
SPI测得的是印刷后锡膏的几何特征，不直接等同于成品焊点是否合格。同样的体积偏差，在细间距器件、BGA、热焊盘和普通片式元件上的风险不同。合理程序既要拦截真实异常，也要让生产团队能对报警采取明确动作；如果报警很多却无人复判，数据量再大也不构成过程控制。
| 事实卡项目 | 可核对事实 | 项目边界 |
|---|---|---|
| 钢网参考 | IPC文档修订表列有IPC-7525C钢网设计指南，可作为开口与制造沟通入口 | 具体开口和面积比由设计、材料与双方工艺评审确定 |
| 组装验收 | IPC-A-610J与J-STD-001J分别覆盖组装件验收及焊接材料与过程要求 | SPI阈值并非由通用验收标准自动给出 |
| 公司实体 | 山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房 | 产线事实不替代产品程序验证 |
| 参数证据 | 焊盘分组、测量研究、基线数据、报警复判、回流关联与版本审批 | 样本量和能力目标按客户文件及项目风险确定 |
二、编程前准备：坐标、钢网和焊盘身份先对齐
2.1 数据版本错误会制造整板假报警
编程输入应包含当前版本Gerber、坐标、拼板、钢网文件、BOM和特殊工艺说明。程序人员需要核对板边基准、拼板旋转、面别、阻焊开窗、钢网开口与实板图像，数据准备可结合PCBA代工前DFM检查清单。若ECN改变了焊盘、拼板或钢网，SPI程序必须通过版本流程更新，不能只在设备端移动检测框。
钢网验收记录可与SMT钢网开口及使用履历关联。程序中发现开口与焊盘关系异常时，应回到受控文件确认究竟是设计变化、钢网制造偏差还是坐标导入问题，不能通过放宽检测框让报警消失。

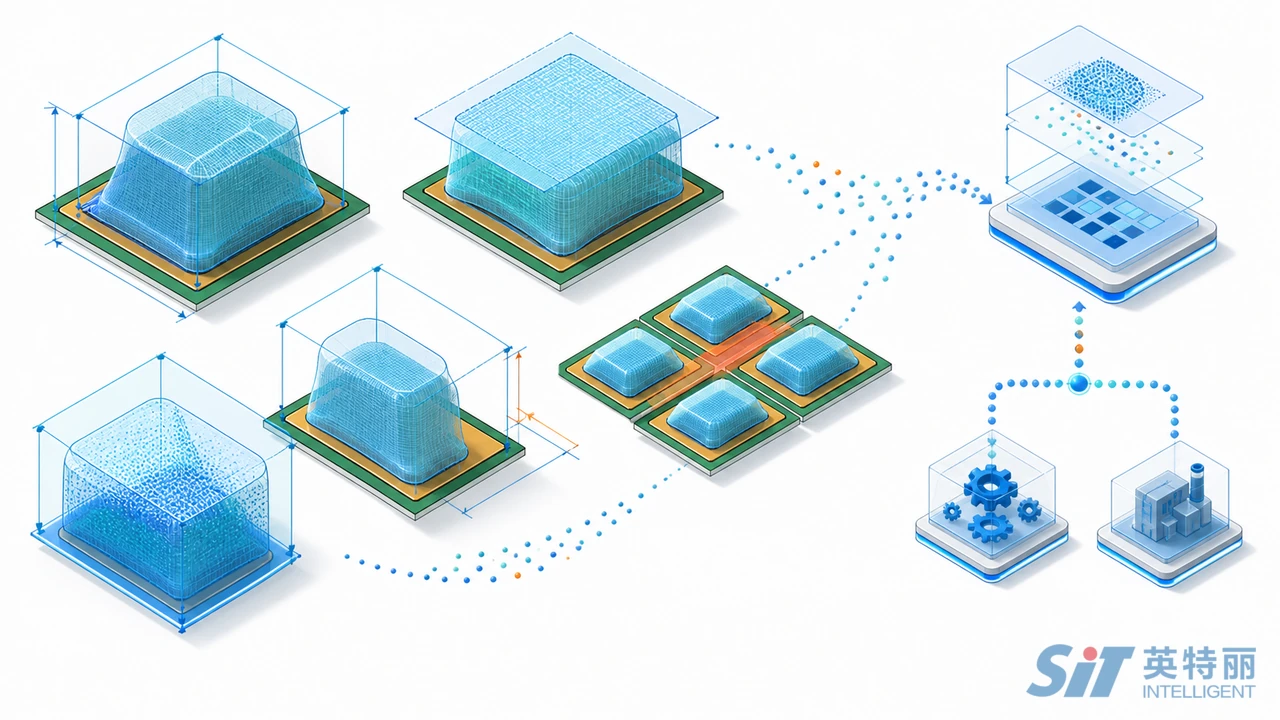

2.2 焊盘分组要表达风险差异
分组维度可包括封装类别、焊盘尺寸、间距、开口形状、器件热容量、是否为底部终端、是否易桥连，以及客户指定的关键位置。一个元件还可能需要多类特征：例如中心散热焊盘关注体积与分区分布，周边端子关注偏移和桥连，不能把整个封装压成一个平均值。
分组表应有稳定名称、适用范围、默认检查项、例外焊盘和审批依据。后续调参优先修改分组模板并评估受影响产品，减少设备里大量孤立参数。对于特殊开口，记录为何偏离通用分组以及验证结论。
三、测量可信度：先验证设备看到的差异
3.1 高度、面积与体积各回答不同问题
高度用于观察锡膏顶部相对基准面的变化，面积反映覆盖范围，体积则综合几何结果；偏移、形状与桥连特征用于补充位置和相邻关系。不同算法对反光、阻焊颜色、翘曲、基准面和细小开口的敏感程度不同，因此程序验证要用本项目实板，而不是只看离线示意。
同一焊盘反复测量、同一板重复进出、不同操作员装载和不同时间段测量，可帮助判断重复性与再现性。若测量波动已接近拟定窗口，继续收紧阈值只会增加假报警。测量研究的样本与接受方法由内部质量程序、客户文件和风险共同确定。
3.2 基准数据必须来自受控过程
基线样本应记录锡膏批次与状态、钢网编号和使用履历、刮刀与支撑、清洁状态、程序版本、环境、印刷机和工单。选取过程稳定且经下游确认的板段，用分布而非单点平均值观察中心、离散与位置差异。混入换批、停线恢复或钢网堵塞板，会让基线失去解释力。
建立基线时还要保留被SPI判定为异常、人工复判结果以及回流后的检验信息。没有真实缺陷样本时，可按批准计划制作受控挑战样本，但要与正常产品区分、记录制作方式并受控处置。
四、阈值建立：体积窗口要与误报漏报共同评审
参数开发可先依据钢网设计与历史经验给出初始窗口，再用受控数据迭代。每次调整都要说明目标缺陷、焊盘组、旧值、新值、样本范围和评审结论。不能因某一班次报警增多就整体放宽，也不能为了追求高拦截率把正常波动全部判为异常。
体积、面积和高度之间存在关联，但并非可以互相替代。面积正常而高度偏低可能提示形貌变化；总体积正常但分布偏向一侧，仍可能对细间距位置形成风险。阈值还要考虑邻近开口、板面翘曲和算法补偿，使报警含义与现场复判动作一致。
| 参数或指标 | 主要用途 | 设定证据 | 调整前核对 |
|---|---|---|---|
| 高度 | 识别厚度或形貌异常 | 开口、锡膏、基准面与重复测量 | 翘曲补偿和反光干扰 |
| 面积 | 观察覆盖不足、扩散或形状变化 | 焊盘与开口关系、良品分布 | 检测框和阻焊边界 |
| 体积 | 监控转移量与印刷稳定性 | 基线数据、风险位置和回流关联 | 单位、参考值与分组是否正确 |
| 偏移 | 判断锡膏相对焊盘的位置 | 坐标、基准与下游贴装容差 | 整板偏移还是局部偏移 |
| 桥连特征 | 识别相邻开口间的连锡风险 | 间距、形貌、真实缺陷挑战 | 阴影、污染与算法假象 |
| 过程能力 | 评价稳定过程相对规格的分布 | 稳定性、分布形态与有效规格 | 过程是否受控、数据是否独立 |
五、过程能力判读：先看稳定，再看指数
5.1 Cp、Cpk不是设备给出的质量结论
Cp比较过程散布与规格宽度，Cpk还考虑过程中心偏移。指数有意义的前提是规格来源有效、测量系统可用、取样规则明确、过程处于统计稳定状态，并且分布处理方式合理。如果数据混合了多个焊盘组、程序版本或换线状态，单个指数可能掩盖真实差异。
量产看板应同时显示趋势、分组、异常点和事件标记。均值缓慢漂移、离散突然增大、某个拼板单元持续偏移，往往比一个汇总指数更早暴露问题。指数目标、控制限计算和报警规则由客户质量要求及双方控制计划确定，项目不宜套用通用门槛。
5.2 报警要能进入闭环
报警板应有复判状态：真实异常、测量异常、程序问题、板面影响或待工程判断，并记录处置和放行权限。连续性或趋势性报警还要触发印刷机、钢网、锡膏、支撑和清洁记录检查。若现场只是按“忽略”继续，后续无法计算真实误报率，也无法证明检出能力。
SPI与回流曲线应通过产品、工单和板号关联。曲线变化的验证方法见回流焊炉温曲线验证；锡膏换批造成的分布变化则回到锡膏批次状态记录核对。一次只改变必要变量，调查结论才容易复现。
六、程序版本、审厂抽查与工厂事实
SPI程序应记录产品版本、Gerber或坐标版本、钢网版本、设备与软件环境、焊盘组模板、阈值版本、生效日期、变更理由、验证样本和批准人。现场修改权限与工程审批分离，旧版本停用但保留历史，使特定批次能够还原当时的检测规则。
审厂时可随机选择一块已回流板，反查SPI程序版本、原始测量、报警复判和放行记录；也可从某次参数变更正向查到影响工单。良率指标与分层方式可参考PCBA量产良率管理，但SPI报警率、真实缺陷率和最终焊接不良率应分别定义，不能混为一个数字。
山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485认证。每个项目的焊盘分组、测量研究、体积窗口、过程能力目标、报警处置与程序批准方式，以客户文件、产品风险和双方约定为准。
七、3D SPI检测参数常见问题
SPI体积上下限可以所有元件用同一组吗？
不宜。不同焊盘尺寸、开口、间距、封装和焊接风险的分布不同，应分组建立初始值并用本项目数据验证。特殊焊盘还需要单独的检查特征和审批说明。
SPI报警很多，是不是直接放宽阈值？
应先区分真实过程波动、测量问题、坐标或检测框错误和程序分组不当，再评估调整。任何变更都要保留前后参数、样本、误报与漏报复核及批准记录。
Cpk高就代表焊点一定合格吗？
不代表。Cpk描述特定测量特征相对有效规格的分布状态，还依赖过程稳定和测量可信。最终焊接结果仍要结合回流、器件、PCB、AOI或X-Ray及验收文件评价。
ECN只改一个焊盘，需要重做整板SPI程序吗？
应通过版本流程评估改动范围，更新受影响坐标、检测框或焊盘组，并验证相邻区域和整板基准关系。是否扩大验证由变化影响和项目程序决定，但不能只在设备上临时移动框而不留痕。
八、资料依据与附录术语
资料依据
- IPC文档修订表：用于核对IPC-7525C钢网设计指南及相关文件状态。
- IPC-A-610J目录：用于说明电子组装件验收要求的范围。
- IPC J-STD-001J目录：用于说明焊接材料与过程要求的范围。
SPI高度、面积、体积、偏移、桥连、统计能力与放行条件，须由当前产品资料、钢网设计、测量研究、客户规范和双方批准的控制计划确定，不采用跨产品通用固定阈值。
附录术语
| 术语 | 本文含义 |
|---|---|
| SPI | 锡膏检测，用于测量印刷后锡膏的几何和位置特征 |
| 焊盘组 | 按几何、封装与风险使用共同参数逻辑的检测对象集合 |
| 误报 | 设备报警但经批准方法复判不属于目标异常 |
| 漏报 | 目标异常未被当前检测规则识别 |
| Cp | 过程散布相对规格宽度的能力指标 |
| Cpk | 同时考虑过程散布和中心偏移的能力指标 |
如需评审中大批量PCBA的SPI焊盘分组、参数基线、报警复判和程序版本资料，可准备Gerber、钢网文件、BOM、验收要求与现有过程数据，与山西英特丽沟通制造资料评审。实际规格与服务边界以客户文件和双方约定为准。
