面向硬件工程师、研发团队与项目采购，从焊盘设计、器件布局、工艺边界到常见缺陷预防， 系统梳理PCBA量产前应重点关注的DFM要点，帮助项目在试产前尽早发现风险、减少返工与成本浪费。
工程师在设计阶段进行DFM评审，有助于在投产前提前识别焊接、装配与检测风险。
如果设计阶段没有充分考虑制造工艺约束，问题就会在试产和量产阶段被放大。设计阶段修正DFM问题，通常代价最低、响应最快； 一旦进入打样、采购、钢网制作和排产环节，再修改封装、布局或工艺参数，往往会带来额外时间成本与项目不确定性。
对于节奏紧张的硬件项目来说，DFM评审不仅仅是“检查有没有错”，更重要的是在量产前确认方案是否真正适合贴片、焊接、检测、组装和后续维护。
重点检查焊盘尺寸、对称性、散热焊盘开窗、过孔位置及细间距器件可焊接性，避免立碑、虚焊、空洞和连锡问题。
重点检查器件间距、板边安全距离、极性方向、Mark点、吸嘴可达性及后续维修空间，确保贴装和检测顺利进行。
重点确认Gerber完整性、BOM一致性、特殊工艺说明、钢网开口策略及功能器件加固方案，降低试产阶段反复沟通成本。
| 焊盘尺寸 | 风险点：焊盘过小容易虚焊，过大则可能连锡。 建议：优先参考原厂 Datasheet 中推荐的 Land Pattern，避免自行放大或缩小过度。 |
|---|---|
| 焊盘对称性 | 风险点：电阻、电容、电感等被动器件两端焊盘不对称，容易在回流焊中出现立碑。 建议：确保两端焊盘尺寸、形状及热容量尽量一致。 |

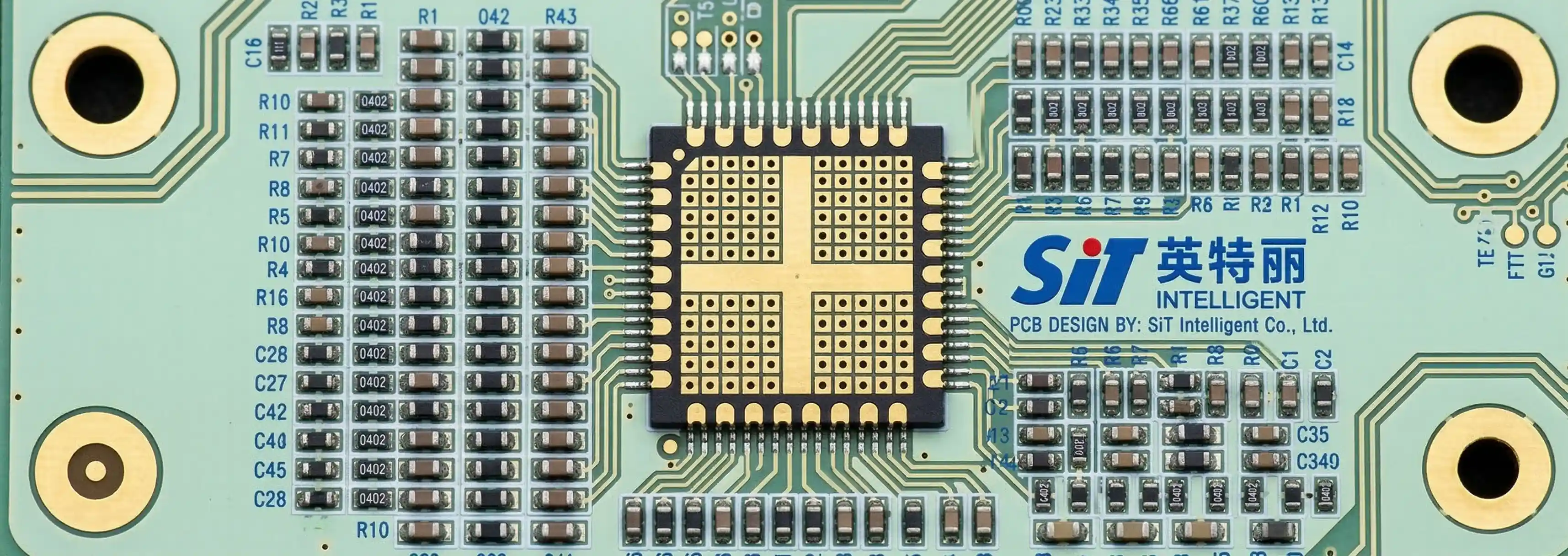

| 散热焊盘设计 | 风险点：QFN/DFN 底部散热焊盘整块实心开口，容易造成空洞率过高。 建议：采用网格分割开窗方式，并结合器件规格和工艺参数优化开口比例。 |
| Via-in-Pad | 风险点：焊盘内过孔若未处理，焊膏可能下沉，造成焊点锡量不足。 建议：如必须采用 Via-in-Pad，应评估树脂塞孔、电镀盖帽等工艺可行性。 |
| 焊盘间距 | 风险点：相邻焊盘间距不足时，细间距印刷更易桥接。 建议：结合器件封装、钢网厚度与印刷能力评估最小可制造间距。 |
| 器件间距 | 风险点：器件过密会影响贴片吸嘴操作、AOI检测及后续返修。 建议：常规SMD器件预留足够装配和维修空间，大型器件周围建议单独评估。 |
|---|---|
| 极性方向 | 风险点：极性器件标识不清或方向不统一，容易造成贴反、错装或人工确认困难。 建议：保持丝印、封装库与BOM描述一致，方向尽量统一。 |
| 板边间距 | 风险点：器件距离板边过近，可能影响导轨夹持、分板和后续组装。 建议：板边及工艺边区域应满足贴装和运输安全距离要求。 |
| Mark点 | 风险点：缺少整板或子板基准点，会影响贴片机视觉定位精度。 建议：整板和子板均应配置清晰、无遮挡、周边留空的Mark点。 |
| 高低器件排布 | 风险点：高矮器件混排不合理会影响吸嘴路径、回流受热均匀性及AOI视角。 建议：综合考虑贴装顺序、检测视角和后装配空间进行布局。 |
量产阶段的AOI检测往往会暴露设计阶段遗留的问题，因此DFM越早做，后续试产越省成本。
提交Gerber、BOM及特殊工艺说明后，可先进行DFM评审，提前识别焊盘、布局、装配与量产导入中的潜在问题， 减少试产返工和重复沟通成本。
