便携储能扩展电池包PCBA代工：连接识别与BMS通信怎样验收？

便携储能主机增加扩展电池包后，用户看到的是可用电量变化，制造端增加的却不只是几块电芯。主机要识别连接对象、读取状态，并按产品设计协调充放电。承接扩展电池包PCBA代工时，如果验收单只有“通信正常”四个字，后续出现无法唤醒、数据停留或许可状态不一致，就很难判断问题发生在哪个环节。

BMS是电池管理系统。本文讨论扩展电池包相关控制板的制造与验收沟通，不涉及不同品牌、不同电压电池包之间的互换。PCBA与电池系统的制造对象可先参照储能BMS PCBA代工涉及哪些板卡。

先列配套清单，插头相同不能证明兼容

询价阶段应说明主机系列、电池包板型、预计批量和交付范围；进入试产前，再确认板卡版本、程序与参数、线缆型号、连接数量和适用端口。协议文件需要覆盖身份识别、状态数据、命令及异常响应，不宜只提供一组正常运行报文。

公开产品说明书也会限定组合。EcoFlow DELTA Pro手册要求连接或断开配套扩展电池前关闭相关设备，并检查连接图标。BLUETTI Apex 300 V1.1手册第9节同样要求连接前关闭各设备，还对可用电池包及混用给出说明。这些是各自产品的使用条件，只对相应产品有效，不能据此推出跨品牌通用接口或带电插拔规则。

对PCBA项目，更有用的做法是将组合写进适用表：本次批准哪种主机、哪种板卡配置和哪根线缆；哪些对象尚未验证。连接器外形相同，仍可能存在引脚、电气条件、握手方式或软件含义差异。任何超出批准范围的试配，都应先由产品设计方评估。多块板组合的版本配套记录，可参考储能BMS多板成套交付的版本配套。

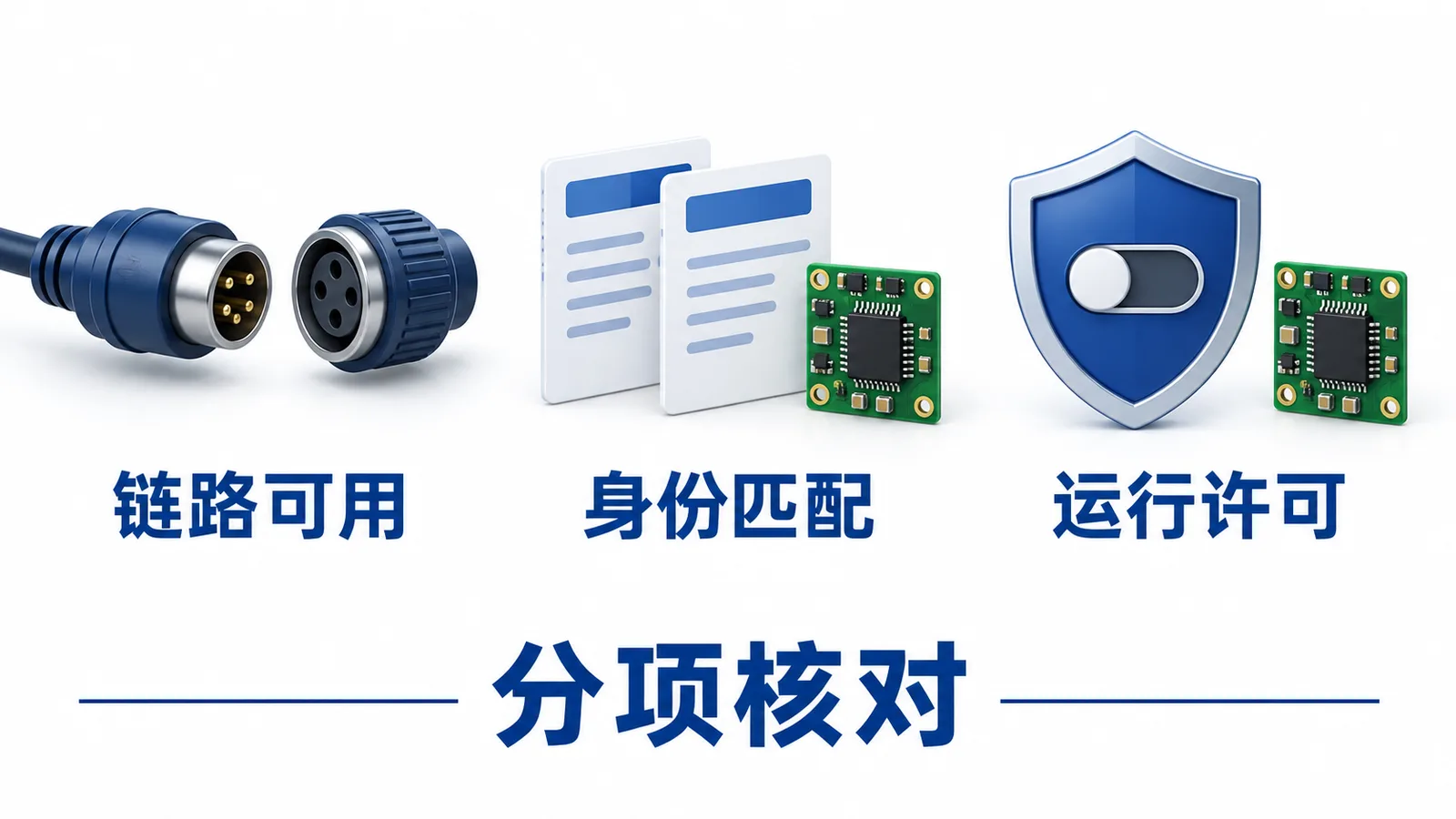

把“已连接”拆成链路、身份与运行许可

链路可用，是指规定接口能交换所需信息；身份匹配，是指主机识别的板型、节点或版本属于允许组合；运行许可，则取决于产品设计定义的电池状态和控制条件。具体实现可能将这些过程合并，也可能分步完成，但验收记录应说清检查了哪一层。

手机端可左右滑动查看完整表格。

客户可以提供兼容和不兼容的受控样本，验证识别过程是否按规定处理。对不允许的版本组合，应检查其提示、记录和输出状态是否符合设计。不要在真实电池系统中随意试插不同接口来制造故障；板端异常条件可以通过经过评审的模拟器或测试工装施加。

通信测试要追到数据源，不能只看屏幕有数字

先区分电池监测芯片与本板主控之间的通信，以及扩展电池包与储能主机之间的外部通信。TI BQ76952技术手册分别描述工作模式和芯片串行接口；芯片支持的接口并不能证明整机使用同一种对外协议。外协验收应使用客户批准的板端接口与协议文件。

选择几类有业务含义的数据做对应检查：电压、电流、温度、荷电状态和故障信息。荷电状态通常写作SOC；它与即时电压不是同一个量。协议中应规定量程、单位、缩放、充放电正负方向及无效值的表达方式。无需把所有项目做成同一张固定报文表，但必须能将测试输入、板内状态和主机接收结果对应起来。

例如，在批准的模拟条件下改变某一路温度输入，观察对应状态和报文是否变化，再检查主机端呈现。该动作是建议的核对方法，不是客户实测案例。对暂未更新的数据，应检查协议定义的超时或失效处理，不能只因数值落在正常区间就判为通过。

采样板输入与异常通道的检查，可结合储能BMS采样板验收项目制定。本篇增加的是扩展连接后的数据对应与状态交互；采样准确度、通信正确性和电池包容量测试应分别留证。

休眠能否唤醒，要连同恢复后的许可一起看

便携产品需要兼顾待机与启动。验收文件应说明板卡进入什么低功耗状态、由什么事件唤醒、哪些配置会保留，以及恢复过程中何时允许报告有效数据。主机开关机、扩展包低功耗和监测芯片的模式名称可能不同，需要逐一对应。

BQ76952手册第7章给出一个具体例子：SLEEP、DEEPSLEEP和SHUTDOWN的测量、通信与配置保留行为并不相同；其中深度休眠下仍可通信，不代表有新测量结果。这里引用器件机制，提醒项目区分“能回答”和“数据已恢复”，并不把该芯片的模式或时间参数套用到所有扩展电池包。

手机端可左右滑动查看完整表格。

恢复测试尤其要覆盖“通信恢复、保护条件尚未解除”的情形。日志中的故障标志、对外报文和规定板端输出应互相对应。若设计要求重新确认或人工操作后才能继续，不应把“自动恢复越快越好”写成验收标准。具体延时、状态顺序与重试次数由项目文件规定。

分清板级模拟、配套联调与真实电池包验证

板级测试可以核对装配、烧录、接口收发、规定输入下的状态变化及输出行为。配套联调可加入批准的主机或模拟器，验证识别与数据交互。如果用模拟接口替代了电芯、功率回路或部分传感器，测试报告应明确替代对象与未覆盖内容。

真实电池包的充放电能力、温升、结构和整机协同，需要在对应条件下另行验证。控制板输出一个允许信号，不能单独证明实际功率通路已按要求动作；反过来，整机某次能够工作，也不能替代每块板的制造追溯和生产测试。

更换通信器件、监测芯片、连接器或固件时，先看它影响哪一层，再决定复测范围。物料申请可以沿用储能PCBA器件替代评审的资料框架，同时补上扩展主机与电池包的兼容记录，避免替代料单只确认封装而遗漏行为变化。

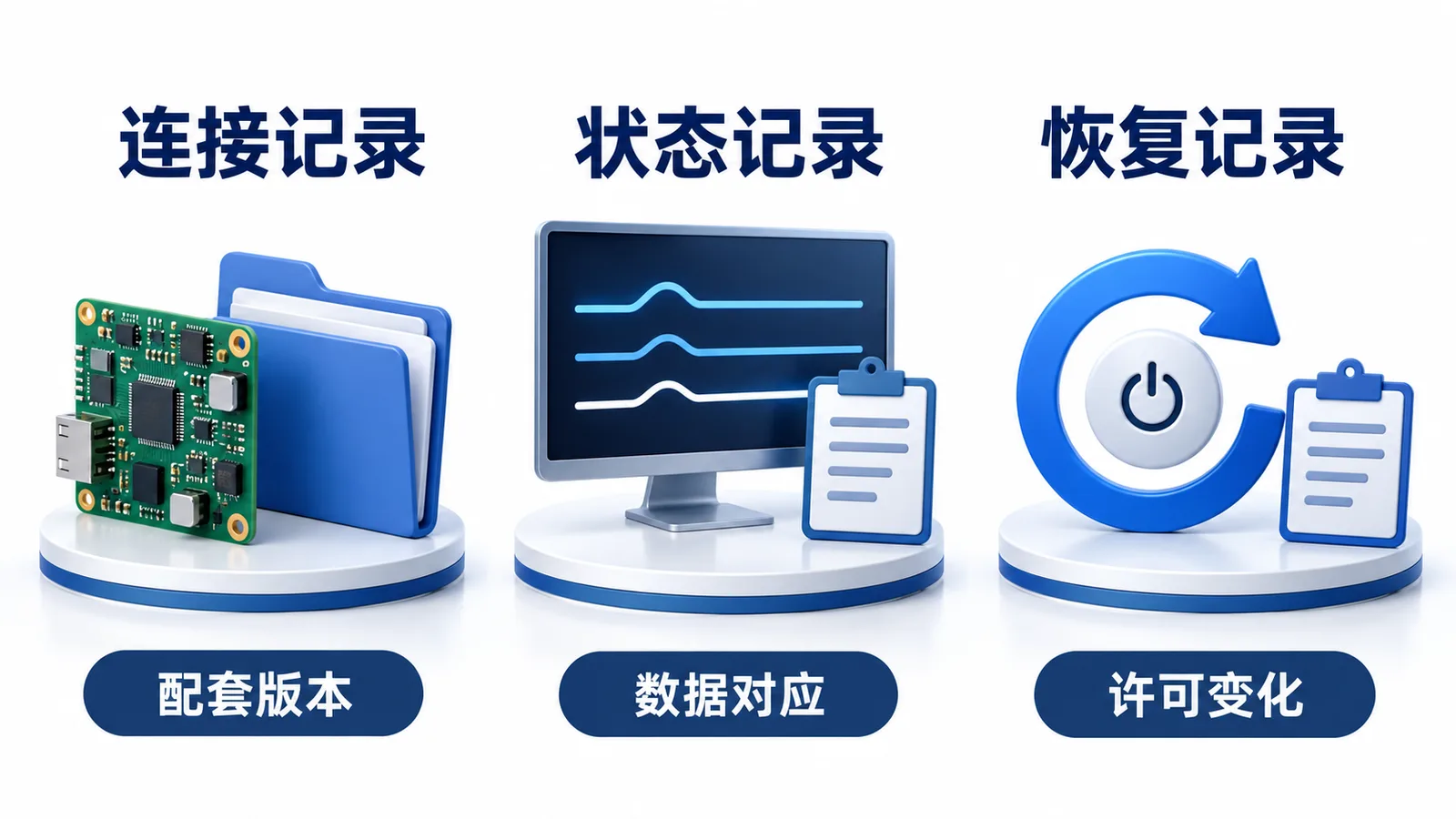

用一份记录串起样板、主机与测试结果

下面是项目沟通用的填写示例，不是英特丽客户报告或已执行的内部规范。量产抽检、逐板测试与阶段性系统验证的比例和范围，应在项目评审中分别确认。

测试结束后还要确认交付状态。程序和参数应与记录一致，测试工位临时使用的配置按批准要求处理，不能将未评审的调试设置带入交付。包装与标签应能对应板卡记录；若交付范围包含线缆，附件型号也需要核对。

采购与工程常见问题

连接图标亮起，是否就能判定PCBA验收通过？

只能证明产品定义的某个连接状态已显示。完整验收仍需核对身份、数据更新、状态与许可，以及约定的异常和恢复项目。图标具体代表什么，应查对应产品说明与设计资料。

只做PCBA代工，客户还需要提供整机吗？

取决于约定的测试范围。制造和部分板级测试可依据完整资料与工装评估；若包含真实主机兼容验证，通常还需批准样机、线缆及必要权限或相应模拟条件。报价时应写清由谁提供，以及模拟方案无法替代的验证项。
