新能源储能BMS PCBA代工：电池管理系统电路板加工技术解析

储能行业进入高质量增长新阶段

2025年是储能行业的里程碑之年。高工产业研究院数据显示，全球及中国储能电池出货量增速均超80%，楚能新能源、海辰储能、欣旺达等腰部企业出货量同比增长超150%，储能已超越动力电池成为锂电产业增速最快的赛道。

进入2026年，行业从"规模扩张"转向"价值增长"。储能系统时长从2小时向4小时及以上演进，应用场景从新能源配储扩展至独立储能、工商业储能、AI数据中心配储等多元领域。国盛证券预测，2026年国内大储新增装机量有望同比增长111%，达到283.63GWh。

在这一背景下，BMS作为保障储能系统安全运行和寿命管理的核心电子模块，其PCBA的加工精度和可靠性直接决定整个储能系统的性能表现。无论是大型电站级储能，还是家庭户用储能、工商业储能柜，BMS电路板都是不可或缺的关键组件。

储能BMS PCBA核心模块与技术难点

储能BMS系统的电子架构远比消费类电池管理复杂，通常采用主从分布式架构，包含以下核心PCBA模块：

主控板（BMU/BCU）PCBA

搭载高性能MCU或DSP芯片，负责全局电池状态估算（SOC/SOH/SOP）、热管理策略、充放电控制及与PCS/EMS的通信。通常采用多层PCB设计，元器件密度高，对SMT贴片精度要求严格。

从控采集板（CSU/BMB）PCBA

每块采集板管理8-24节电芯，搭载AFE（模拟前端）芯片实现单体电压、温度的高精度采集，精度要求达到mV级别。采集板数量随电池簇规模成倍增加，是BMS中用量最大的PCBA模块。

高压控制板（HVU）PCBA

集成预充电路、主正/主负继电器驱动、绝缘检测、高压互锁等功能，涉及强弱电隔离设计，对PCB爬电距离、安全间距有严格要求。

通信接口板

支持CAN/RS485/以太网等多种通信协议，实现BMS与储能变流器（PCS）、能量管理系统（EMS）及云平台的数据交互。部分高端系统还集成4G/5G无线模组，支持远程运维。

储能BMS PCBA加工技术要求

高精度SMT贴片与混装工艺

BMS采集板的AFE芯片多采用QFN/TQFP封装，引脚间距细密；主控板BGA封装元件要求精准对位。同时，BMS板上常有大功率继电器、保险丝、连接器等插件元件，需要SMT贴片与DIP插件/波峰焊的混装工艺配合，对产线设备和工艺管控提出双重考验。

强弱电隔离与安全距离管控

储能BMS涉及高压采样回路（最高可达1500V DC），PCB布局必须严格遵循IEC 62477、UL 1973等标准的爬电距离和电气间隙要求。代工厂需具备DFM（可制造性设计）评审能力，在生产前识别潜在安全风险。

高可靠性焊接与三防处理

储能系统运行寿命要求15-25年，BMS PCBA必须经受长期高温、潮湿、振动环境。焊接质量直接影响系统寿命，需通过SPI锡膏检测、AOI光学检测、X-Ray内部焊点检测等全流程品质管控。部分户外储能项目还要求PCBA进行三防涂覆（conformal coating）处理。

全流程可追溯体系

储能项目通常涉及大量并联电池簇，一旦出现BMS故障影响范围极大。代工厂需建立从来料批次、锡膏管理、贴片参数到测试数据的全流程追溯体系，支持单板级别的质量回溯。

储能BMS PCBA供应商选择要点

储能企业在选择BMS PCBA代工供应商时，建议重点考察以下几个方面：

产线设备与工艺能力：是否配备高精度贴片机（如西门子、ASM），能否支持QFN/BGA精密焊接及SMT+DIP混装工艺；是否具备3D-SPI锡膏检测、AOI光学检测、X-Ray焊点检测等全流程质检设备。

DFM评审能力：能否在生产前对BMS设计文件进行可制造性评审，识别爬电距离不足、散热设计缺陷、元件布局冲突等潜在问题，降低试产风险。

品质管控与追溯体系：是否通过ISO 9001质量管理体系认证，是否建立完善的物料批次追溯和生产数据记录系统，支持储能项目的长期质量追溯需求。

供应链整合能力：能否提供BOM优化建议、关键元器件（如AFE芯片、继电器、连接器）代采服务，帮助客户缩短交期、降低综合成本。

三防涂覆及特殊工艺：是否具备选择性涂覆（selective coating）能力，满足户外储能、高湿度环境下的PCBA防护需求。

山西英特丽电子储能BMS PCBA代工能力

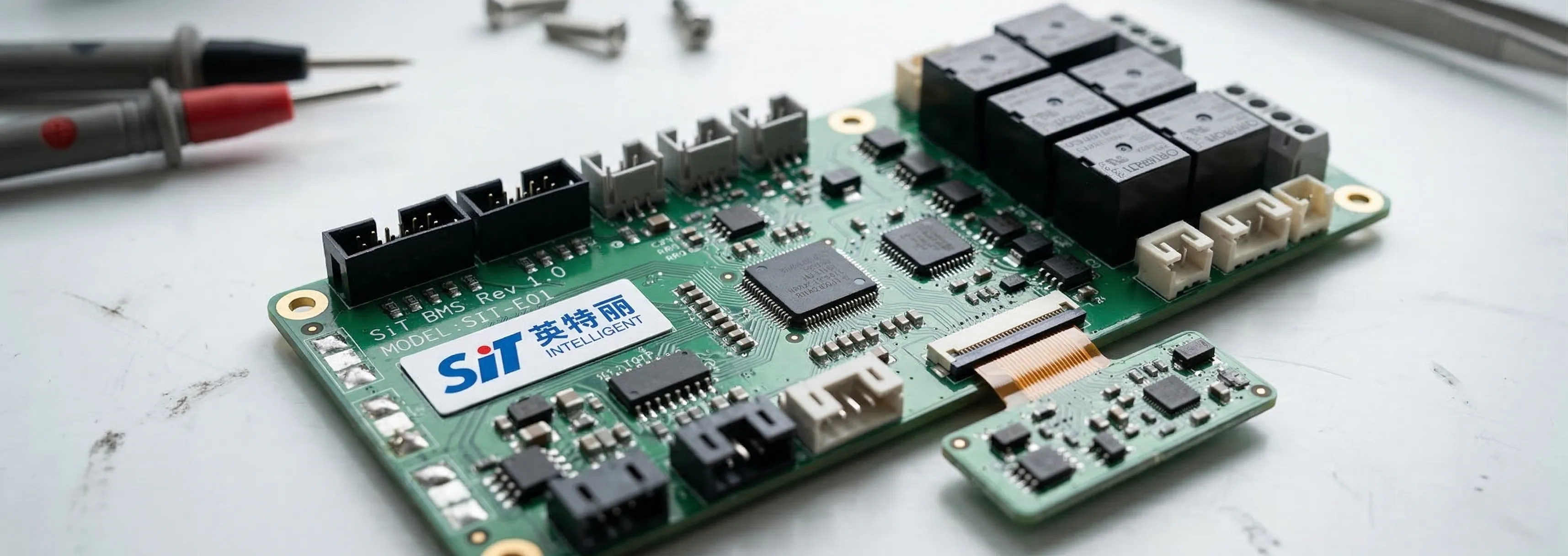

山西英特丽电子科技有限公司深耕新能源电子制造领域，已为多家储能BMS厂商及电池企业提供稳定的PCBA代工代料服务。公司配备30+条SMT生产线，采用西门子、ASM等进口高精度贴片设备，支持QFN/BGA精密焊接及SMT+DIP混装工艺，可满足储能BMS主控板、采集板、高压控制板等各类PCBA的量产需求。
