工业电机控制器是工业自动化系统的核心驱动层，涵盖变频器、伺服驱动器、步进驱动器、软启动器等品类。在智能制造和"双碳"战略双重驱动下，国内市场正经历从外资主导到国产突破的结构性变化。
变频器领域，2024年中国中高压变频器市场规模达216亿元，低压变频器市场中汇川技术以约15%的份额跻身国内前列，英威腾、合康新能等本土品牌也在持续扩大份额。伺服系统领域，国产化率已超过30%，汇川技术2025年上半年通用自动化营收达88.07亿元，同比增长17.11%，国产替代势头强劲。
预计到2029年，中国伺服系统市场规模将超500亿元，年复合增速约11.1%。这一增长直接拉动了电机控制器PCBA的代工需求，尤其是控制板、驱动板、电源板等核心模块的高质量加工需求持续放大。

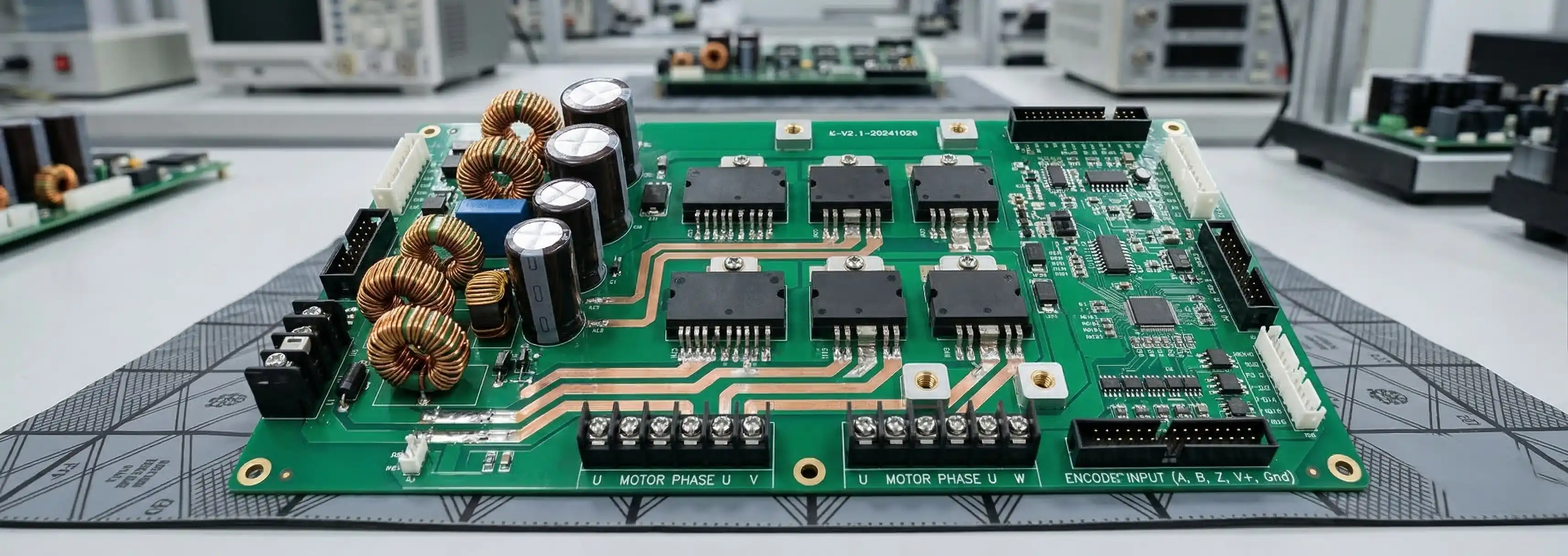

工业电机控制器的电子系统涉及强弱电混合、大功率器件散热、高精度控制等多重技术挑战，主要包含以下核心PCBA模块：
搭载DSP/ARM主控芯片，运行矢量控制算法、磁场定向控制（FOC）、直接转矩控制（DTC）等核心电机控制算法。通常集成ADC采样电路、编码器接口、通信接口等，对信号完整性和抗干扰设计要求极高。
集成IGBT/MOSFET功率模块的驱动电路，负责将主控板的PWM信号转换为功率器件的栅极驱动信号。涉及高低压隔离、死区时间控制、过流/过压保护等，是电机控制器中最关键的功率接口环节。
为主控板、驱动板、风扇、继电器等提供多路隔离电源，涉及AC-DC整流、DC-DC变换、浪涌保护等。大功率变频器的电源板需处理数百安培级电流，对PCB铜厚、走线宽度和热管理有严格要求。
支持Modbus RTU/TCP、PROFINET、EtherCAT、CANopen等工业通信协议，提供模拟量输入/输出、数字量IO、编码器反馈等接口，满足不同自动化产线的组网需求。
电机控制器PCBA最突出的特点是强弱电共板或邻板设计。功率驱动部分涉及高电压（380V/690V AC甚至10kV）和大电流开关噪声，而控制部分需要精确的mV级信号采样。代工厂在贴装过程中必须严格按照设计规范控制分区走线，并在焊接后进行EMC验证。
IGBT模块、大功率MOSFET、散热基板的焊接是电机控制器PCBA的核心工艺难点。部分产品需要使用铝基板或铜基板，采用回流焊+波峰焊+手工焊接的混合工艺。散热铜排、大面积散热焊盘的无空洞焊接（void rate控制）直接影响产品可靠性。
大功率变频器的电源板和驱动板通常采用2oz-6oz（70um-210um）厚铜PCB设计，以承载大电流走线。厚铜板的SMT贴装对锡膏印刷厚度、回流焊温度曲线都提出了更高要求，需要代工厂具备针对性的工艺参数优化能力。
工业电机控制器常工作在粉尘、潮湿、油雾、高温等恶劣工业环境中，PCBA需进行三防涂覆处理。部分矿用、船用变频器还要求满足防爆认证（Ex）或船级社认证（CCS/DNV），对涂覆工艺的均匀性和覆盖率有严格标准。
| 技术指标 | 行业标准要求 |
|---|---|
| 输入电压范围 | 单相220V / 三相380V / 三相690V / 10kV |
| 功率等级 | 0.4kW - 10000kW |
| PCB铜厚 | 1oz-6oz（35um-210um） |
| PCB层数 | 2-8层（含铝基板/铜基板） |
| IGBT焊接空洞率 | 小于15%（X-Ray检测） |
| 工作温度范围 | -25℃至+55℃（降额使用至70℃） |
| 通信协议 | Modbus / PROFINET / EtherCAT / CANopen |
| 防护等级 | IP20-IP65（视安装方式） |
电机控制器企业在选择PCBA代工供应商时，建议重点考察以下几个方面：
混装工艺能力：电机控制器PCBA普遍涉及SMT贴片+DIP插件+手工焊接的混合工艺流程，代工厂需具备完整的SMT产线、波峰焊设备和手工焊接工位，且各工序间的品质衔接能力至关重要。
大功率焊接经验：是否具备铝基板/厚铜板的SMT贴片经验，能否精确控制IGBT模块的焊接空洞率；是否配备X-Ray检测设备，支持功率器件焊点的内部质量检测。
DFM与工艺优化能力：能否针对客户的PCB设计文件进行可制造性评审，在强弱电隔离距离、散热设计、阻抗控制等方面提供专业建议，减少试产阶段的反复迭代。
供应链整合能力：电机控制器涉及IGBT、MOSFET、磁性元件、继电器、连接器等多品类物料，代工厂能否提供BOM优化和核心物料代采服务，帮助客户缩短交期、控制成本。
检测与老化测试：是否具备ICT/FCT功能测试能力，能否根据客户需求搭建定制化的老化测试（burn-in）工装，模拟实际负载条件进行长时间通电测试。
山西英特丽电子科技有限公司深耕工业电子制造领域，已为多家电机控制器、变频器企业提供稳定的PCBA代工代料服务。公司配备30+条SMT生产线及完整的DIP插件、波峰焊产线，支持SMT+THT混装工艺，具备铝基板、厚铜板的贴装加工能力，可满足从小功率伺服驱动器到大功率变频器的全系列PCBA量产需求。
