一、从一个最基本的概念说起：ECU到底是什么？

在讲所有那些高大上的缩写之前，我们必须先把最底层的概念弄清楚——ECU（Electronic Control Unit，电子控制单元）。它就是汽车上各种电子功能的控制"小电脑"，由微处理器（CPU）、存储器（ROM/RAM）、输入/输出接口（I/O）、模数转换器（A/D）以及驱动电路组成。

举个最简单的例子：你踩下油门踏板，发动机转速提升——这背后就是一个ECU在接收踏板传感器的信号，经过计算后，向发动机的喷油嘴和点火系统发出精确指令。每一个ECU负责一个或一组特定的功能，这就是传统汽车"分布式架构"的基本逻辑。

问题来了：当汽车要实现的功能越来越多——自动驾驶、智能座舱、车联网、电池管理……ECU的数量就爆炸式增长，随之而来的是复杂到令人头疼的线束布局和通信协调问题。这就是为什么行业在推动从"分布式ECU"向"域控制器"乃至"中央计算平台"演进的根本原因。

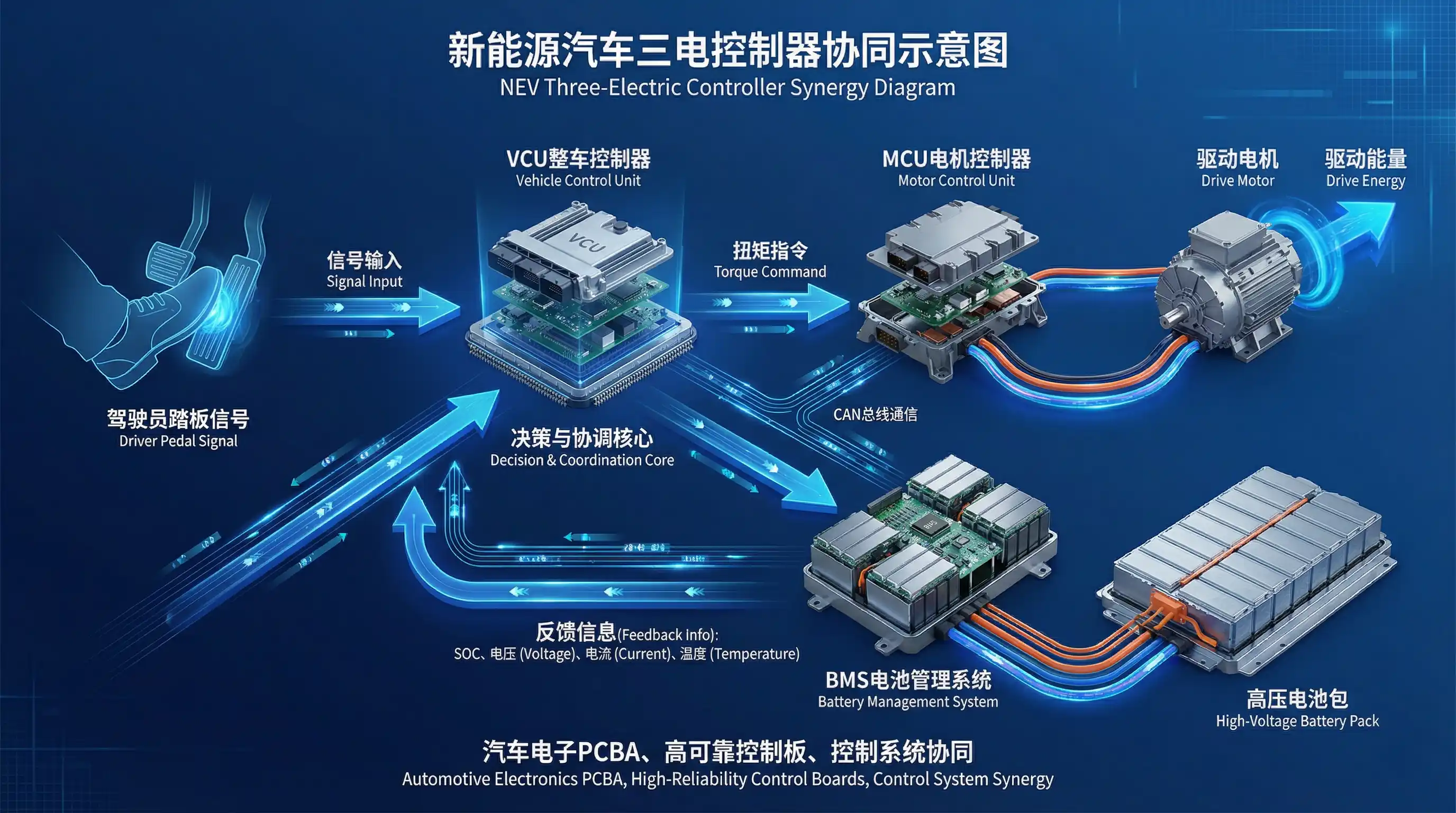

二、新能源汽车的"大三电"：VCU、BMS、MCU

如果说传统燃油车的核心是发动机和变速箱，那新能源汽车的核心就是"三电系统"——电池、电机、电控。而对应到电子控制层面，就是我们常说的"大三电"控制器。

VCU — 整车控制器（Vehicle Control Unit）

VCU是新能源汽车的"总指挥"，相当于整车的大脑。它通过CAN总线或硬线连接，协调管理电池系统、电驱系统、热管理系统等核心子系统。具体来说，当你踩下加速踏板或制动踏板，VCU会根据当前动力电池的SOC（荷电状态）、电机的工作状态、驾驶模式等多维信息，实时计算出需要输出的扭矩指令，发送给电机控制器去执行。同时，VCU还负责整车高低压系统的上下电管理、能量回收策略、故障诊断等关键功能。

打个比方：如果一辆新能源汽车是一家公司，VCU就是CEO——它不直接干活，但所有重大决策都由它来做。

BMS — 电池管理系统（Battery Management System）

动力电池是新能源汽车最贵的单体零件，而BMS就是守护这块"金疙瘩"的管家。一个电池包里通常由数百甚至上千个电芯串并联组成，BMS的核心职责是实时监测每个电芯的电压、电流和温度，防止过充、过放和热失控。

对于普通车主来说，BMS最直观的体现就是两件事：一是你仪表盘上显示的"续航里程"准不准——这依赖BMS对SOC的精确估算算法；二是电池安全——BMS必须在极端情况下提前预警并切断电路，防止热失控引发的安全事故。BMS通过CAN通信将电池状态实时上报给VCU，VCU再据此做出功率限制或保护性策略。

MCU — 电机控制器（Motor Control Unit）

注意，在汽车电子语境下，MCU这个缩写有两层含义：一是指电机控制器（Motor Control Unit），二是指微控制器芯片（Microcontroller Unit）。这里我们说的是前者。

电机控制器集成了电机和逆变器，是把电池的直流电转换成驱动电机所需交流电的核心设备。它接收VCU发来的扭矩指令，通过精确的IGBT或SiC功率模块切换，控制电机输出指定的扭矩和转速。当你松开加速踏板时，MCU还要实现能量回收——把电机从"消耗者"变成"发电机"，把动能转化为电能回充到电池中。

三、车身与舒适系统的核心：BCM

BCM — 车身控制模块（Body Control Module）

BCM是车身电子系统的中枢，管理的都是我们日常用车中最直接感知的功能：车窗升降、车门锁控制、车内外灯光、雨刮器、后视镜调节、无钥匙进入（PEPS）、胎压监测（TPMS）等。虽然这些功能单个看起来不复杂，但把几十路信号的输入采集和输出驱动集成到一块控制板上，对PCB设计和EMC（电磁兼容）提出了很高的要求。

在传统架构中，BCM是一个独立的ECU。但在新能源汽车的架构演进中，BCM正在向两个方向进化：一是向上整合为BDC（Body Domain Controller，车身域控制器），集成更多原本分散的车身ECU功能；二是进一步融入ZCU（Zone Control Unit，区域控制器），在"中央计算+区域控制"的新架构中，按车辆物理区域就近管控车身电器。

四、新能源汽车的"小三电"：OBC、DCDC与PDU

除了大三电之外，新能源汽车还有一组常被提到的关键部件，业内习惯称为"小三电"。

OBC — 车载充电机（On-Board Charger）

当你用家用充电桩或公共交流充电桩给电动车充电时，充电桩输出的是交流电，但动力电池只能接受直流电。OBC就是安装在车辆内部的AC-DC转换装置，负责把交流电高效、安全地转换为电池所需的直流电。OBC通过CAN总线与BMS通信，根据BMS的指令动态调整输出电压和电流，为电池选择最优的充电策略。现在主流OBC功率在6.6kW到22kW之间，双向OBC还支持V2L（Vehicle to Load）放电功能——停电时你的电动车可以变成一个移动发电站。

DCDC — 直流-直流转换器（DC-to-DC Converter）

新能源汽车的动力电池电压通常在300V到800V之间，但车上大量的低压用电设备（大灯、音响、仪表、控制器等）工作电压只有12V或24V。DCDC的作用就是把动力电池的高压直流电降压转换为低压直流电，取代了传统燃油车上发电机给蓄电池充电的角色。DCDC的稳定性直接影响到整车低压电器的正常工作。

PDU — 高压配电单元（Power Distribution Unit）

PDU是新能源汽车高压系统的"配电中心"，通过继电器、保险丝和铜排，将动力电池的高压电安全地分配给电机控制器、OBC、DCDC、电动空调压缩机、PTC加热器等各个高压负载。在紧急情况下（如碰撞），PDU中的安全机制会迅速切断高压回路，保护乘员安全。

如今行业趋势是把OBC、DCDC、PDU做"多合一"集成——三合一、五合一甚至更高集成度的电驱总成，不仅节省空间和重量，也降低了系统成本和线束复杂度。这对PCBA制造商的工艺能力提出了更高要求。

五、智能化的核心战场：域控制器

前面提到，传统汽车采用"一个功能一个ECU"的分布式架构。但当智能化需求爆发后，这种架构已经难以为继。于是行业提出了"域控制器（DCU, Domain Controller Unit）"的概念——把功能相关的多个ECU整合到一个高性能计算平台上，统一管理。

目前行业内比较主流的域划分方式是"五域架构"：

以特斯拉Model 3为例，它的电子电气架构非常激进——整车只有三个核心控制模块：CCM（中央计算模块）负责智能驾驶和信息娱乐，左右两个BCM分别负责车身左半部和右半部的控制功能。这种高度集中的架构，取代了传统汽车上百个ECU和繁杂的线束，被行业认为在电子电气架构方面领先传统车企数年。

六、车联网与远程服务：T-BOX

T-BOX — 远程通讯终端（Telematics BOX）

T-BOX是车辆与云端之间的通信桥梁。你在手机App上远程查看车辆状态、开关空调、查找车辆位置——这些功能的背后都是T-BOX在工作。它内置4G/5G通信模块和GPS/北斗定位模块，实时将车辆的行驶数据、故障信息上传到车企的TSP（远程服务提供商）平台，同时接收云端下发的OTA（空中升级）指令。

在新能源汽车中，T-BOX还有一个特殊使命：按照国家GB/T 32960标准，新能源汽车必须实时上报车辆运行数据到国家/地方监管平台，T-BOX就是执行这个数据上报的核心模块。

七、底盘安全与驾驶辅助的关键缩写

在底盘和安全领域，有一组缩写几乎每辆车的配置表上都会出现：

这些功能在传统汽车中分别由独立的ECU来控制。在域控制器架构下，它们正在被集成到底盘域控或智能驾驶域控中，由统一的高性能计算平台来协调。

八、通信总线：CAN、LIN与车载以太网

上面讲了这么多控制器，它们之间是怎么"说话"的？答案是车载通信总线。

CAN总线（Controller Area Network）

CAN是目前汽车电子中使用最广泛的通信协议，由博世在上世纪80年代开发。它采用差分信号的双线通信方式，抗干扰能力强，最高速率可达1Mbps。VCU与BMS之间、BCM与各个执行器之间的通信，绝大多数都走CAN总线。

LIN总线（Local Interconnect Network）

LIN是一种低速、低成本的单线通信协议，速率通常在20kbps左右，适用于对实时性要求不高的场景，比如车窗升降、座椅调节、雨刮控制等。它通常挂在CAN总线的子网下面，由BCM作为主节点来管理。

车载以太网（Automotive Ethernet）

随着自动驾驶和智能座舱对数据传输带宽的需求急剧增长（摄像头、激光雷达产生的数据量远超CAN总线的承载能力），车载以太网正在成为新一代骨干网。百兆、千兆乃至万兆以太网逐步部署到域控制器之间的高速数据通道中，这也是汽车电子电气架构从"分布式"走向"集中式"的重要通信基础。

九、软件架构的底座：AUTOSAR

AUTOSAR（Automotive Open System Architecture，汽车开放系统架构）是汽车电子领域最重要的软件标准之一。简单理解：它定义了汽车ECU上软件的分层结构，把应用层软件和底层硬件驱动解耦开来，让同一套应用软件可以运行在不同供应商的芯片上。

AUTOSAR分为Classic Platform（经典平台，适用于传统实时性要求高的ECU）和Adaptive Platform（自适应平台，适用于域控制器这类需要高算力和动态部署的场景）。目前大多数车身控制、动力控制类的ECU采用Classic AUTOSAR架构，而智能驾驶域控和座舱域控更多采用Adaptive AUTOSAR或Linux基础上的SOA（面向服务的架构）。

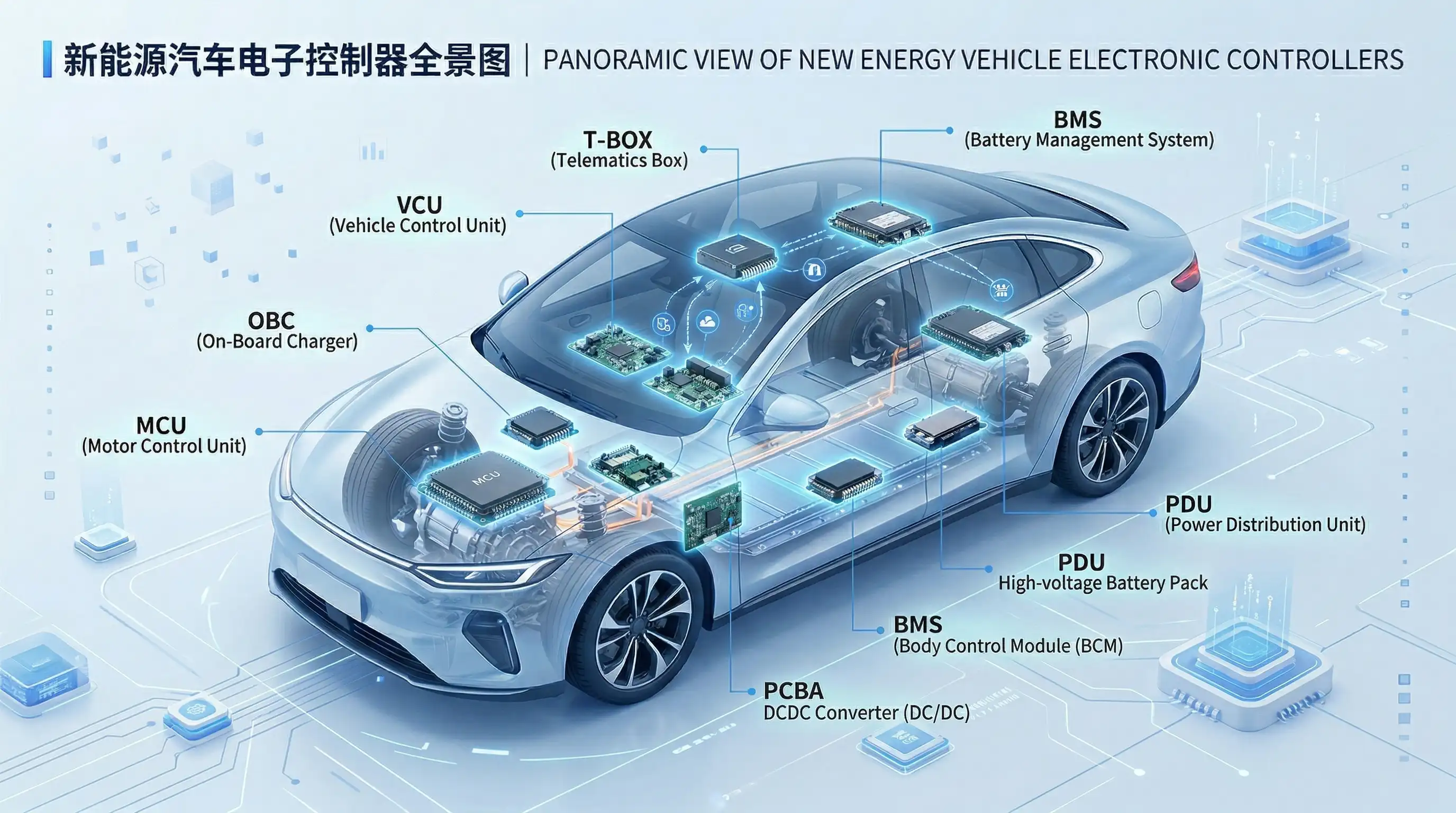

十、它们之间的关系：一张全景图

理解了每个控制器的功能之后，我们来把它们的关系串联起来。在一辆典型的新能源智能汽车中，信息流的逻辑大致如下：

驾驶员操作（踩加速/制动踏板、转方向盘）→ 信号通过传感器和CAN总线传到 VCU → VCU综合判断后，向 MCU 发出扭矩指令，向 BMS 请求电池功率信息 → MCU驱动电机执行，BMS监测并反馈电池状态 → 同时 BCM 管理着车灯、雨刮、门锁等车身功能 → T-BOX 将整车数据实时上传云端 → ADAS域控 独立运行着感知-决策-执行的自动驾驶链条 → 座舱域控 负责你眼前的中控屏和语音交互 → 所有高压设备的电力由 PDU 分配，DCDC 为低压系统供电，交流充电时由 OBC 完成AC-DC转换。

而贯穿这一切的通信骨架，是CAN、LIN和车载以太网编织成的车载网络。

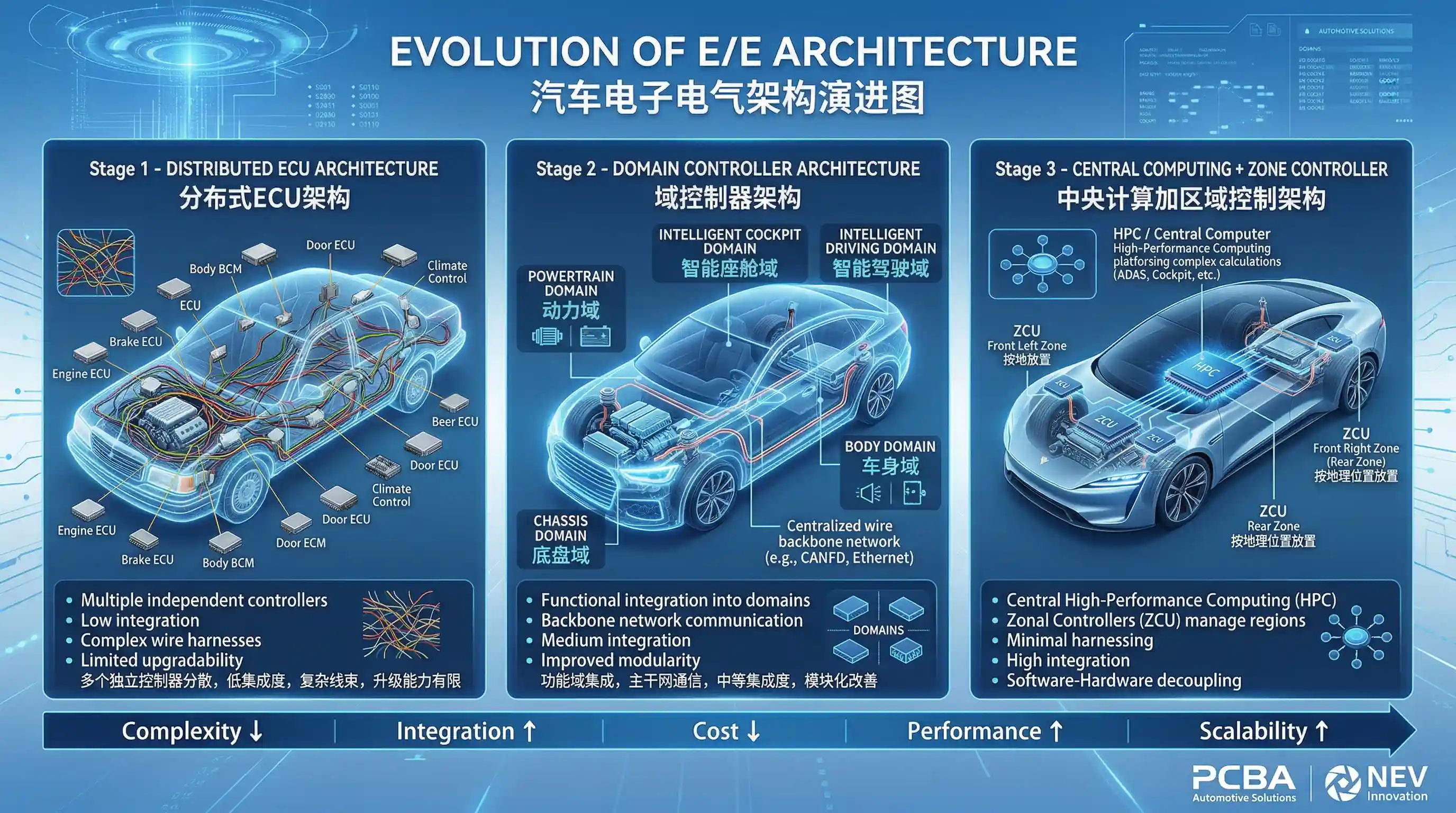

十一、架构演进方向：从"域控"到"中央计算"

博世提出的汽车电子电气架构演进路线图，将发展路径概括为三步：分布式 → 域集中 → 中央集中。目前国内主流车企大多处于域集中阶段，部分头部企业（如特斯拉、小鹏、蔚来等）已经在向"中央计算+区域控制"的架构迈进。

在这种新架构中，整车将只保留一个或少数几个高算力中央计算平台（HPC），加上分布在车身各区域的ZCU（区域控制器）。中央平台负责核心决策和跨域计算，ZCU负责就近采集传感器数据和驱动执行器。这意味着传统意义上独立的VCU、BCM等功能，都将以软件模块的形式运行在中央计算平台上——硬件高度集成，软件灵活部署，这就是"软件定义汽车"的具体实现。

对PCBA制造行业而言，这种趋势意味着：单块PCB板的层数更多、布线密度更高、元器件数量大幅增加，对SMT贴装精度、回流焊工艺控制、EMC设计和散热方案都提出了远超传统ECU时代的要求。
